Реферат

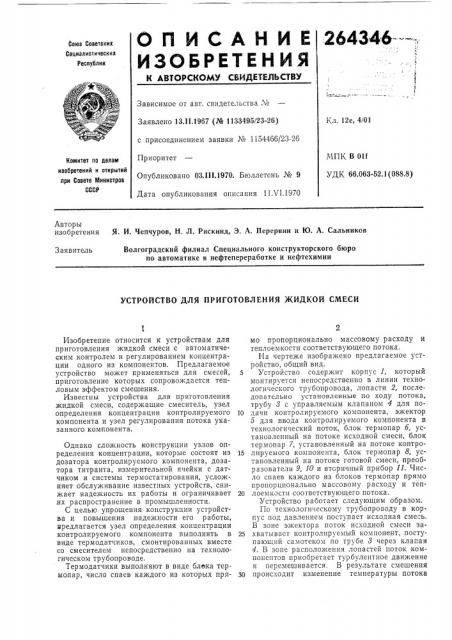

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

264346---, Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.11.1967 (№ 1133495/23-26) с присоединением заявки ¹ 1154466/23-26

Приоритет

Опубликовано 03.11!.1970. Бюллетень № 9

Дата опубликования описания 11.VI.1970

Кл. 12е, 4/01

МПК В Olf

УДК 66.063-52.1(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Я. И. Чепчуров, Н, Л. Рискинд, Э. А. Перервии и Ю. А, Сальников

Волгоградский филиал Специального конструкторского бюро по автоматике в нефтепереработке и нефтехимии

Заявитель

УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ЖИДКОЙ СМЕСИ

Изобретение относится к устройствам для приготовления жидкой смеси с автоматическим контролем и регулированием концентрации одного из компонентов. Предлагаемое устройство может применяться для смесей, приготовление которых сопровождается тепловым эффектом смешения.

Известны устройства для приготовления жидкой смеси, содержащие смеситель, узел определения концентрации контролируемого компонента и узел регулирования потока указанного компонента.

Однако сложность конструкции узлов определения концентрации, которые состоят из дозатора контролируемого компонента, дозатора титранта, измерительной ячейки с датчиком и системы термостатирования, усложняет обслуживание известных устройств, снижает надежность их работы и ограничивает .их распространение в промышленности.

С целью упрощения конструкции устройства и повышения надежности его работы, ттредлагается узел определения концентрации контролируемого компонента выполнять в виде термодатчиков, смонтированных вместе со смесителем непосредственно на технологическом трубопроводе.

Термодатчики выполняют в виде блтзка термопар, число спаев каждого из которых прямо пропорционально массовому расходу и теплоемкости соответствующего потока.

На чертеже изображено предлагаемое устройство, общий вид.

5 Устройство содержит корпус 1, который монтируется непосредственно в линии технологического трубопровода, лопасти 2, последовательно установленные по ходу потока, трубу 8 с управляемым клапаном 4 для по10 дачи контролируемого компонента, эжектор

5 для ввода контролируемого компонента в технологический поток, блок термопар 6, установленный на потоке исходной смеси, блок термопар 7, установленный на потоке контро15 лируемого компонента, блок термопар 8, установленный на потоке готовой смеси, преобразователи 9, 10 и вторичный прибор 11. Число спаев каждого из блоков термопар прямо пропорционально массовому расходу и теп20 лоемкости соответствующего потока.

Устройство работает следующим образом.

По технологическому трубопроводу в корпус под давлением поступает исходная смесь.

В зоне эжектора поток исходной смеси за25 хватываст контролируемый компонент, поступающий самотеком по трубе 8 через клапан

4. В золе расположения лопастей поток компонентов приобретает турбулентное движение и перемешивается. В результате смешения

30 происходит изменение температуры потока

264346

Составитель Р. Клейман

Редактор О. Кузнецова Техред А. А. Камышникова Корректор А. А. Березуева

Заказ 1480/6 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 готовой смеси за счет теплового эффекта смешения. Изменение температуры фиксируется термопарами б, 7 и 8 с учетом значений температур потоков исходной смеси и контролируемого компонента. Термо-э. д. с., возникшая на термодатчиках, преобразуется преобразователями 9 и 10 в пневматический сигнал, который подается на вторичный прибор 11 с регулирующим блоком.

Воздействием регулирующего блока вторичного прибора на клапан 4 стабилизируется заданное значение концентрации контролируемого компонента. Вторичный прибор показывает непосредственно величину концентр ации контролируемого компонента в процентах. Зависимость величины приросга температуры от изменений концентрации контролируемого компонента устанавливается для каждой конкретной смеси экспериментально путем сравнения с лабораторными анализами.

Предмет изобретения

5 1. Устройство для приготовления жидкой смеси, содержащее смеситель, узел регулирования потока контролируемого компонента и узел определения концентрации указанного компонента, отличающееся тем, что, с целью

10 упрощения конструкции устройства и повышения надежности его работы, узел определения концентрации контролируемого компонента выполнен в виде термодатчиков, смонтированных вместе со смесителем непосред15 ственно на технологическом трубопроводе.

2. Устройство по п. 1, отличающееся тем, что термодатчики выполнены в виде блока термопар, число спаев каждого из которых прямо пропорционально массовому расходу

20 и теплоемкости соответствующего потока.
