Способ получения механически прочных катализаторов жидкофазнои гидрогенизации

Способ получения механически прочных катализаторов жидкофазнои гидрогенизации

Иллюстрации

Показать все

Реферат

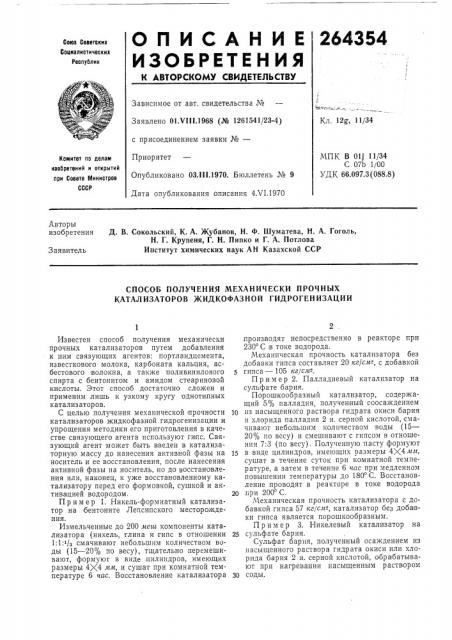

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социзлистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01 т/Н1.1968 (Ю 1261541/23-4) с присоединением заявки №вЂ”

Приоритет

Опубликовано 03.lll.1970. Бюллетень № 9

Дата опубликования описания 4Л 1.1970

Кл, 12@, 11/34

МПК В ОЦ 11/34

С 07b 1/00

УДК 66,097.3 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Д. В. Сокольский, К. А. Жубанов, Н, Ф. Шуматева, Н. А. Гоголь, Н. Г. Крупеня, Г. Н. Пипко и Г. А. Потлова

Институт химических наук АН Казахской ССР

Заявитель

СПОСОБ ПОЛУЧЕНИЯ МЕХАНИЧЕСКИ ПРОЧНЫХ

КАТАЛИЗАТОРОВ )КИДКОФАЗНОЙ ГИДРОГЕНИЗАЦИИ

Известен способ получения механически прочных катализаторов путем добавления к ним связующих агентов: портландцемента, известкового молока, карбоната кальция, асбестового волокна, а также поливинилового спирта с бентонитом и амидом стеариновой кислоты. Этот способ достаточно сложен и применим лишь к узкому кругу однотипных катализаторов.

С целью получения механической прочности катализаторов жидкофазной гидрогенизации и упрощения методики его приготовления в качестве связующего агента используют гипс. Связующий агент может быть введен в катализаторную массу до нанесения активной фазы на носитель и ее восстановления, после нанесения активной фазы на носитель, но до восстановления или, наконец, к уже восстановленному катализатору перед его формовкой, су шкой и актива цией водородом.

Пример 1. Никель-формиатный катализатор на бентоните Лепсипского месторождения.

Измельченные до 200 меи компоненты катализатора (никель, глина и гипс в отношении

1:1:з>

230 С,в токе водорода.

Механическая прочность катализатора без добавки гипса составляет 20 кг/см-, с добавкой гипса — 105 кг/см-.

Пример 2. Палладиевый катализатор на сульфате бария.

Порошкообразный катализатор, содержащий 5% палладия, полученный соосаждением

10 пз насыщенного раствора гидрата окиси бария и хлорида палладия 2 н. серной кислотой, смачивают небольшим количеством воды (15—

20% по весу) и смешивают с гипсом в отношении 7:3 (по весу). Полученную пасту формуют в виде цилиндров, имеющих размеры 4, 4мм, сушат в течение суток при комнатной температуре, а затем в течение 6 час при медленном повышении температуры до 180 С. Восстановление проводят в реакторе в токе водорода

20 при 200 С.

Механическая прочность катализатора с добавкой гипса 57 кг/ем -, катализатор без доба вки гипса является порошкообразным.

Пример 3. Никелевый катализатор на

25 сульфате бария.

Сульфат бария, полученный осаждением из насыщенного раствора гидрата окиси или хлорида бария 2 н. серной кислотой, обрабатывают при нагревании насыщенным раствором

30 соды.

264354

Предмет изобретения

Составитель Б. Гудков

Техред Л. В. Куклина Корректор А. М. Глазова

Редактор Н. Вирко

Заказ 1475/11 Тираж 500 Подписное

ЦНИИП11 «омнтета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4i5

Типография, пр. Сапунова, 2

Осадок декантируют. При нагревании и перемешивании к осадку сульфата бария добавляют необходимое количество (в зависимости от заданной концентрации металла в катализаторе) раствора нитрата никеля. Полученный s катализатор отмывают от посторонних ионов, сушат в течение суток при комнатной температуре, затем в течение 6 час в сушильном шкафу при 180 С, после чего восстанавливают в токе водорода при 400 С 3 час. Восстанов- 10 ленный катализатор смешивают с гипсом в отношении 3:1, смачивают водой до образования пасты, формуют в виде цилиндров, имеющих размеры 4)(4 лгм, сушат в течение суток при комнатной температуре и актививируют в токе 15 водорода .при 180 — 200 С 6 час. Механическая прочность катализатора 50 кг/см2.

П р и и е р 4. Платиновый катализатор на сульфате бария.

Катализатор, полученный соосаждением из .20 насыщенного раствора гидроокиси или хлорида бария и платинохлористоводородной кислоты 2 н..серной кислотой, отмывают от ионов хлора, смешивают с гипсом и водой до образования пасты, формуют в виде цилиндров, имеющих размеры 4Х4 мм, сушат в течение суток при комнатной температуре и восстанавливают в токе водорода 6 час при медленном повышении температуры до 180 — 200 С.

Механическая прочность катализатора

64 кг/см2.

Способ получения механически прочных катализаторов жидкофазной гидрогенизации путем добавления к катализаторной массе связующего агента, отличаюги,ийся тем, что, " целью повышения механической 1прочности катализатора и упрощения методики его приготовления, в качестве связующего агента применяют гипс.
