Способ конденсации паров серной кислоты
Иллюстрации
Реферат

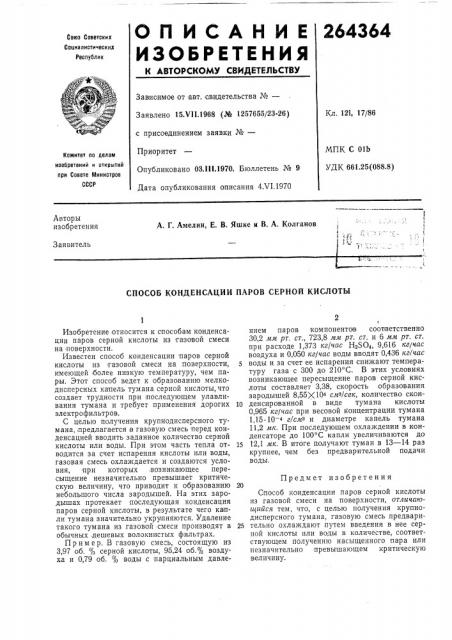

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2б4364
Союз Советских
Социалистических
Республик +
Завиоимое от авт. Свидетельства N .—
Заявлено 15.Ч11,1968 (№ 1257655/23-26) с присоединением заявки Лев
Приоритет
Опубликовано 03.111.1970. Бюллетень Кв 9
Дата опубликования описания 4 Ч1.1970
Кл. 121, 17/86
МПК С 01Ь
УДК 661.25(088.8) Комитет по делавт изобретеиий и открытий при Совете Мииистроа
СССР
I
1 (1
Авторы изобретения
А. Г. Амелин, Е. В. Яшке и В. А. Колганов (l 1 ;
Заявитель
СПОСОБ КОНДЕНСАЦИИ ПАРОВ СЕРНОЙ КИСЛОТЫ
Изобретение относится к способам конденсации паров серной кислоты из газовой смеси на поверхности.
Известен способ конденсации паров серной кислоты из газовой смеси на поверхности, имеющей более низкую температуру, чем пары. Этот способ ведет к образованию мелкодисперсных капель тумана серной кислоты, что создает трудности при |последующем улавливании тумана и требует применения дорогих электрофильтров.
С целью получения крупнодисперсного тумана, предлагается в газовую смесь перед конденсацией вводить заданное количество серной кислоты или воды. При этом часть тепла отводится за счет испарения кислоты или воды, газовая смесь охлаждается и создаются условия, при которых, возникающее пересыщение незначительно превышает критическую величину, что приводит к образованию небольшого числа зародышей. На этих зародышах протекает последующая конденсация паров серной кислоты, в результате чего капли тумана значительно укрупняются. Удаление такого тумана из газовой смеси производят в обычных дешевых волокнистых фильтрах.
Пример. В газовую смесь, состоящую из
3,97 об. /о серной кислоты, 95,24 об. /с воздуха и 0,79 об. % воды с парциальным давле2 нием паров компонентов соответственно
30,2 мм рт. ст., 723,8 мм рт. ст. и 6 мм рт. ст. при расходе 1,373 кг/час НзSO4, 9,616 кг/час воздуха и 0,050 кг/час воды вводят 0,436 кг/час воды и за счет ее испарения снижают температуру газа с 300 до 210 С. В этих условиях возникающее пересыщение паров серной кислоты составляет 3,38, скорость образования зародышей 8,55+104 смзlсек, количество скон10 денсированной в виде тумана кислоты
0,965 кг/час при весовой концентрации тумана
1,15 10 4 г/смз и диаметре капель тумана
11,2 мк. При последующем охлаждении в конденсаторе до 100 С капли увеличиваются до
1s 12,1 мк. В итоге получают туман в 13 — 14 раз крупнее, чем без предварительной подачи воды.
Предмет изобретения
2О
Способ конденсации паров серной кислоты из газовой смеси на поверхности, отличаюи1ийся тем, что, с целью получения крупнодисперсного тумана, газовую смесь предваригб тельно охлаждают, путем введения в нее серной кислоты или воды в количестве, соответствующем получению насыщенного пара или незначительно превышающем критическую величину.
