Устройство управления устойчивостью

Устройство управления устойчивостью

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к устройству управления устойчивостью.

Уровень техники

[0002] Патентный документ 1 раскрывает технологию, в устройстве рулевого управления по проводам, в которой руль и поворотные колеса механически отсоединены, при этом составляющая силы реакции при рулении, соответствующая возмущениям, прикладывается к рулю для того, чтобы получать угол поворота при рулении поворотных колес для подавления эффекта возмущений, таких как боковой ветер, в транспортном средстве.

Документы предшествующего уровня техники

Патентные документы

[0003] Патентный документ 1. Выложенная заявка на патент Японии № 2000-25630

Сущность изобретения

Задачи, которые должны быть решены изобретением

[0004] В предшествующем уровне техники, описанном выше, имеется проблема в том, что составляющая силы реакции при рулении, которая способствует повороту для подавления возмущений, прикладывается к рулю, вызывая дискомфорт у водителя.

Цель настоящего изобретения заключается в том, чтобы предоставлять устройство управления устойчивостью, которое допускает уменьшение дискомфорта, вызываемого у водителя.

Средство для решения задач

[0005] В настоящем изобретении, величина поворачивания поворотного модуля управляется на основе величины поворачивания при рулевом управлении по проводам, соответствующей величине руления модуля рулевого управления, который механически отсоединяется от поворотного модуля, и на основе величины поворачивания для подавления для подавления угла относительно вертикальной оси, который формируется в транспортном средстве посредством возмущений; с другой стороны, при управлении силой реакции при рулении, которая прикладывается к модулю рулевого управления на основе величины руления, величина поворачивания для подавления корректируется таким образом, что она увеличивается по мере того, как поперечная позиция рассматриваемого транспортного средства становится ближе к сигнальной линии дорожной разметки, которая пересекается с направлением движения рассматриваемого транспортного средства.

Преимущества изобретения

[0006] Следовательно, приложение составляющей силы реакции при рулении, которая способствует повороту для подавления возмущений, становится необязательным, и поскольку сила реакции при рулении не колеблется вследствие поворота для подавления возмущений, может уменьшаться дискомфорт, вызываемый у водителя.

Краткое описание чертежей

[0007] Фиг. 1 является системным видом, иллюстрирующим систему рулевого управления транспортного средства первого варианта осуществления.

Фиг. 2 является блок-схемой управления модуля 19 управления при повороте.

Фиг. 3 является блок-схемой управления модуля 20 управления силой реакции при рулении.

Фиг. 4 является блок-схемой управления модуля 32 вычисления задаваемого угла поворота для подавления возмущений.

Фиг. 5 является блок-схемой управления модуля 37 вычисления силы отталкивания на основе угла относительно вертикальной оси.

Фиг. 6 является блок-схемой управления модуля 38 вычисления силы отталкивания на основе поперечной позиции.

Фиг. 7 является видом, иллюстрирующим область управления для F/B-управления углом относительно вертикальной оси и F/B-управления поперечной позицией.

Фиг. 8 является временной диаграммой, иллюстрирующей изменение угла относительно вертикальной оси, когда транспортное средство, движущееся по прямой дороге на шоссе, принимает прерывистый боковой ветер.

Фиг. 9 является временной диаграммой, иллюстрирующей изменение угла относительно вертикальной оси и изменение поперечной позиции, когда F/B-управление поперечной позицией не выполняется, когда транспортное средство, движущееся по прямой дороге на шоссе, принимает постоянный боковой ветер.

Фиг. 10 является временной диаграммой, иллюстрирующей изменение угла относительно вертикальной оси и изменение поперечной позиции, когда F/B-управление поперечной позицией выполняется, когда транспортное средство, движущееся по прямой дороге на шоссе, принимает постоянный боковой ветер.

Фиг. 11 является блок-схемой управления модуля 34 вычисления смещения поперечной силы.

Фиг. 12 является видом, иллюстрирующим состояние, в котором характеристика силы реакции при рулении, представляющая крутящий момент силы реакции при рулении, соответствующий стабилизирующему крутящему моменту, смещается в направлении, идентичном направлению стабилизирующего крутящего момента.

Фиг. 13 является характерным видом, иллюстрирующим взаимосвязь между углом поворота руля при рулении и крутящим моментом поворота при рулении водителя.

Фиг. 14 является видом, иллюстрирующим состояние, в котором характеристика, иллюстрирующая взаимосвязь между углом поворота руля при рулении и крутящим моментом поворота при рулении водителем, изменена посредством смещения характеристики силы реакции при рулении, представляющей крутящий момент силы реакции при рулении, соответствующий стабилизирующему крутящему моменту, в направлении, идентичном направлению стабилизирующего крутящего момента.

Фиг. 15 является блок-схемой управления модуля 36 вычисления смещения крутящего момента силы реакции при рулении.

Фиг. 16 является блок-схемой управления модуля 39 вычисления силы реакции на основе допустимого времени отклонения.

Фиг. 17 является блок-схемой управления модуля 40 вычисления силы реакции на основе поперечной позиции.

Фиг. 18 является видом, иллюстрирующим состояние, в котором характеристика силы реакции при рулении, представляющая крутящий момент силы реакции при рулении, соответствующий стабилизирующему крутящему моменту, смещается в направлении, в котором абсолютное значение крутящего момента силы реакции при рулении становится большим.

Фиг. 19 является характерным видом, иллюстрирующим взаимосвязь между углом поворота руля при рулении и крутящим моментом поворота при рулении водителя.

Фиг. 20 является видом, иллюстрирующим состояние, в котором характеристика, иллюстрирующая взаимосвязь между углом поворота руля при рулении и крутящим моментом поворота при рулении водителем, изменена посредством смещения характеристики силы реакции при рулении, представляющей крутящий момент силы реакции при рулении, соответствующий стабилизирующему крутящему моменту, в направлении, в котором абсолютное значение крутящего момента силы реакции при рулении становится большим.

Список ссылочных позиций

[0008] 1 - модуль рулевого управления

2 - поворотный модуль

3 - резервная муфта

4 - SBW-контроллер

5FL, 5FR - левое и правое передние колеса

6 - руль

7 - вал рулевой колонки

8 - электромотор для формирования силы реакции

9 - датчик угла поворота при рулении

11 - вал шестерни

12 - рулевая передача

13 - поворотный электромотор

14 - датчик угла поворота

15 - шестерня зубчатой рейки

16 - зубчатая рейка

17 - камера

18 - датчик скорости транспортного средства

19 - модуль управления при повороте

19a - сумматор

20 - модуль управления силой реакции при рулении

20a - модуль вычитания

20b - сумматор

20c - сумматор

21 - блок обработки изображений

22 - формирователь сигналов управления по току

23 - формирователь сигналов управления по току

24 - навигационная система

31 - модуль вычисления задаваемого угла поворота

32 - модуль вычисления задаваемого угла поворота для подавления возмущений

32a - модуль вычисления угла относительно вертикальной оси

32b - модуль вычисления кривизны

32c - модуль умножения F/B-усиления поперечной позиции

32d - сумматор

32e - модуль вычисления целевого момента относительно вертикальной оси

32f - модуль вычисления целевого углового ускорения относительно вертикальной оси

32g - модуль вычисления целевой скорости относительно вертикальной оси

32h - модуль вычисления задаваемого угла поворота

32i - блок обработки задания ограничений

32j - модуль вычисления поперечной позиции на основе F/B по углу относительно вертикальной оси

33 - модуль вычисления поперечной силы

34 - модуль вычисления смещения поперечной силы

34a - модуль вычисления кривизны

34b - модуль верхнего и нижнего ограничения

34c - модуль вычисления SAT-усиления

34d - умножитель

34e - блок обработки задания ограничений

35 - модуль вычисления SAT

36 - модуль вычисления смещения крутящего момента силы реакции при рулении

36a - модуль вычисления угла относительно вертикальной оси

36b - модуль вычисления поперечной позиции

36c - модуль выбора силы реакции

36d - блок обработки задания ограничений

37 - модуль вычисления силы отталкивания на основе угла относительно вертикальной оси

37a - модуль верхнего и нижнего ограничения

37b - модуль умножения F/B-усиления угла относительно вертикальной оси

37c - модуль умножения корректирующего усиления скорости транспортного средства

37d - модуль умножения корректирующего усиления кривизны

37e - умножитель

37f - модуль умножения корректирующего усиления поперечной позиции

38 - модуль вычисления силы отталкивания на основе поперечной позиции

38a - модуль вычитания

38b - модуль верхнего и нижнего ограничения

38c - модуль умножения корректирующего усиления расстояния

38d - модуль умножения F/B-усиления поперечной позиции

38e - модуль умножения корректирующего усиления скорости транспортного средства

38f - модуль умножения корректирующего усиления кривизны

38g - умножитель

39 - модуль вычисления силы реакции на основе допустимого времени отклонения

39a - умножитель

39b - делитель

39c - делитель

39d - модуль выбора допустимого времени отклонения

39e - модуль вычисления силы реакции на основе допустимого времени отклонения

40 - модуль вычисления силы реакции на основе поперечной позиции

40a - модуль вычитания

40b - модуль вычитания

40c - модуль выбора отклонения поперечной позиции

40d - модуль вычисления силы реакции на основе отклонения поперечной позиции

Предпочтительные варианты осуществления изобретения

[0009] Первый вариант осуществления

Конфигурация системы

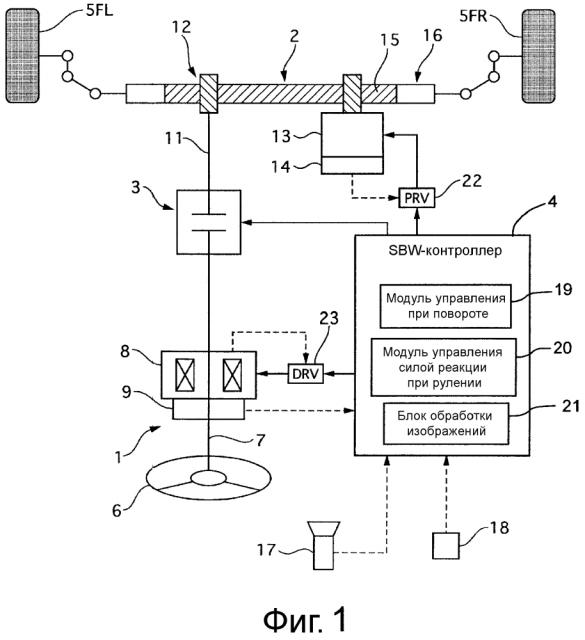

Фиг. 1 является системным видом, иллюстрирующим систему рулевого управления транспортного средства первого варианта осуществления.

Устройство рулевого управления первого варианта осуществления, главным образом, сконфигурировано посредством модуля 1 рулевого управления, поворотного модуля 2, резервной муфты 3 и SBW-контроллера 4, и устройство использует систему рулевого управления по проводам (SBW), в которой модуль 1 рулевого управления, который принимает ввод руления от водителя, и поворотный модуль 2, который поворачивает левое и правое передние колеса 5FL, 5FR (поворотные колеса), механически отсоединены.

[0010] Модуль 1 рулевого управления содержит руль 6, вал 7 рулевой колонки, электромотор 8 для формирования силы реакции и датчик 9 угла поворота при рулении.

Вал 7 рулевой колонки вращается неразъемно с рулем 6.

Электромотор 8 для формирования силы реакции, например, представляет собой бесщеточный электромотор, и коаксиальный электромотор, в котором выходной вал является коаксиальным с валом 7 рулевой колонки, выводит крутящий момент силы реакции при рулении на вал 7 рулевой колонки в ответ на команду из SBW-контроллера 4.

Датчик 9 угла поворота при рулении обнаруживает абсолютный угол поворота вала 7 рулевой колонки, т. е. угол поворота руля 6 при рулении.

[0011] Поворотный модуль 2 содержит вал 11 шестерни, рулевую передачу 12, поворотный электромотор 13 и датчик 14 угла поворота.

Рулевая передача 12 представляет собой рулевую передачу с реечным механизмом, которая поворачивает передние колеса 5L, 5R в ответ на вращение вала 11 шестерни.

Поворотный электромотор 13, например, представляет собой бесщеточный электромотор, в котором выходной вал соединяется с шестерней 15 зубчатой рейки через непроиллюстрированный деселератор, и этот электромотор выводит крутящий момент поворота для поворота передних колес 5 в зубчатую рейку 16 в ответ на команду из SBW-контроллера 4.

Датчик 14 угла поворота обнаруживает абсолютный угол поворота поворотного электромотора 13. Поскольку всегда возникает уникально определенная корреляция между углом поворота поворотного электромотора 13 и углом поворота передних колес 5, угол поворота передних колес 5 может обнаруживаться на основе угла поворота поворотного электромотора 13. В данном документе, если прямо не описано, угол поворота передних колес 5 должен представлять собой угол, который вычисляется на основе угла поворота поворотного электромотора 13.

Резервная муфта 3 предоставляется между валом 7 рулевой колонки модуля 1 рулевого управления и валом 11 шестерни поворотного модуля 2, и модуль 1 рулевого управления и поворотный модуль 2 механически отсоединяются посредством расцепления; модуль 1 рулевого управления и поворотный модуль 2 механически соединяются посредством их прикрепления.

[0012] В дополнение к датчику 9 угла поворота при рулении и датчику 14 угла поворота, описанным выше, скорость транспортного средства (скорость кузова транспортного средства), обнаруживаемая посредством изображения проезжаемого пути впереди рассматриваемого транспортного средства, захваченного посредством камеры 17 и датчика 18 скорости транспортного средства, вводится в SBW-контроллер 4.

SBW-контроллер 4 содержит модуль 19 управления при повороте для управления углом поворота передних колес 5FL, 5FR, модуль 20 управления силой реакции при рулении для управления крутящим моментом силы реакции при рулении, приложенным к валу 7 рулевой колонки, и блок 21 обработки изображений.

Модуль 19 управления при повороте формирует задаваемый угол поворота на основе каждого фрагмента входной информации и выводит сформированный задаваемый угол поворота в формирователь 22 сигналов управления по току.

Формирователь 22 сигналов управления по току управляет задаваемым током в поворотный электромотор 13 посредством обратной связи по углу для согласования фактического угла поворота, определенного посредством датчика 14 угла поворота, с задаваемым углом поворота.

Модуль 20 управления силой реакции при рулении формирует задаваемый крутящий момент силы реакции при рулении на основе каждого фрагмента входной информации и выводит сформированный задаваемый крутящий момент силы реакции при рулении в формирователь 23 сигналов управления по току.

Формирователь 23 сигналов управления по току управляет задаваемым током в электромотор 8 для формирования силы реакции посредством обратной связи по крутящему моменту для согласования фактического крутящего момента силы реакции при рулении, который логически выводится из значения тока электромотора 8 для формирования силы реакции, с задаваемым крутящим моментом силы реакции при рулении.

Блок 21 обработки изображений распознает левую и правую сигнальные линии дорожной разметки полосы движения (разделительные линии проезжаемого пути) посредством обработки изображений, к примеру, посредством извлечения краев из изображения проезжаемого пути впереди рассматриваемого транспортного средства, захваченного посредством камеры 17.

Помимо этого, когда SBW-система выходит из строя, SBW-контроллер 4 закрепляет резервную муфту 3 и механически соединяет модуль 1 рулевого управления и поворотный модуль 2, обеспечивая возможность перемещения зубчатой рейки 16 в осевом направлении посредством поворачивания руля 6. В это время, может выполняться управление, соответствующее системе электрического усилителя рулевого управления, для повышения силы поворота при рулении водителем посредством вспомогательного крутящего момента поворотного электромотора 13.

SBW-система, описанная выше, может представлять собой систему с резервированием, содержащую множество экземпляров каждого датчика, каждого контроллера и каждого электромотора. Кроме того, модуль 19 управления при повороте и модуль 20 управления силой реакции при рулении могут быть отдельными элементами управления.

[0013] В первом варианте осуществления, управление устойчивостью и управление уменьшением величины корректирующего руления выполняются с целью уменьшать величину корректирующего руления и уменьшать нагрузку по рулению на водителя.

Управление устойчивостью направлено на повышение уровня безопасности транспортного средства относительно возмущений (бокового ветра, неровных поверхностей дороги, выбоин, отклонений от прямой поверхности дороги и т. д.) и выполняет два вида управления с обратной связью (F/B).

1. F/B-управление углом относительно вертикальной оси

Угол относительно вертикальной оси, сформированный посредством возмущений, уменьшается посредством коррекции угла поворота в соответствии с углом относительно вертикальной оси, который представляет собой угол между сигнальной линией дорожной разметки и направлением движения рассматриваемого транспортного средства.

2. F/B-управление поперечной позицией

Изменение поперечной позиции, которое является интегрированным значением углов относительно вертикальной оси, сформированных посредством возмущений, уменьшается посредством коррекции угла поворота в соответствии с расстоянием до сигнальной линии дорожной разметки (поперечной позицией).

[0014] Управление уменьшением величины корректирующего руления направлено на повышение уровня безопасности транспортного средства относительно ввода руления от водителя и выполняет три вида управления смещением силы реакции.

1. Управление смещением силы реакции, соответствующим поперечной позиции

Характеристика силы реакции при рулении, соответствующая стабилизирующему крутящему моменту, смещается в направлении, в котором абсолютное значение силы реакции при рулении становится большим в соответствии с поперечной позицией, чтобы подавлять изменение знака крутящего момента поворота при рулении на противоположный, когда водитель выполняет корректирующее руление, которое переходит нейтральную позицию угла поворота при рулении.

2. Управление смещением реакции, соответствующим допустимому времени отклонения

Характеристика силы реакции при рулении, соответствующая стабилизирующему крутящему моменту, смещается в направлении, в котором абсолютное значение силы реакции при рулении становится большим в соответствии с допустимым временем отклонения (временем, требуемым для того, чтобы достигать сигнальной линии дорожной разметки), чтобы подавлять изменение знака крутящего момента поворота при рулении на противоположный, когда водитель выполняет корректирующее руление, которое переходит нейтральную позицию угла поворота при рулении.

3. Управление смещением силы реакции, соответствующим кривизне

Характеристика силы реакции при рулении, соответствующая стабилизирующему крутящему моменту, смещается в направлении кодирования, идентичном направлению кодирования стабилизирующего крутящего момента в соответствии с кривизной сигнальной линии дорожной разметки, чтобы уменьшать силу удержания руления водителя и подавлять изменение угла удержания руления относительно изменения силы удержания руления при повороте.

[0015] Модуль управления при повороте

Фиг. 2 является блок-схемой управления модуля 19 управления при повороте.

Модуль 31 вычисления задаваемого SBW-угла поворота вычисляет задаваемый SBW-угол поворота на основе угла поворота при рулении и скорости транспортного средства.

Модуль 32 вычисления задаваемого угла поворота для подавления возмущений вычисляет задаваемый угол поворота для подавления возмущений для коррекции задаваемого SBW-угла поворота во время управления устойчивостью, на основе скорости транспортного средства и информации сигнальной линии дорожной разметки. Ниже описываются подробности модуля 32 вычисления задаваемого угла поворота для подавления возмущений.

Сумматор 19a выводит значение, полученное посредством суммирования задаваемого SBW-угла поворота и задаваемого угла поворота для подавления возмущений, в формирователь 22 сигналов управления по току в качестве конечного задаваемого угла поворота.

[0016] Модуль управления силой реакции при рулении

Фиг. 3 является блок-схемой управления модуля 20 управления силой реакции при рулении.

Модуль 33 вычисления поперечной силы вычисляет поперечную силу на шинах посредством обращения к карте преобразования угла поворота при рулении и поперечной силы, представляющей взаимосвязь между углом поворота при рулении и поперечной силой на шинах, согласно скорости транспортного средства в традиционном устройстве рулевого управления, которая получена посредством экспериментирования или других средств заранее, на основе угла поворота при рулении и скорости транспортного средства. Карта преобразования угла поворота при рулении и поперечной силы имеет характеристику, при которой поперечная сила на шинах увеличивается по мере того, как возрастает угол поворота при рулении; величина изменения поперечной силы на шинах относительно величины изменения угла поворота при рулении больше, когда угол поворота при рулении является небольшим, по сравнению со случаем, когда он является большим; и поперечная сила на шинах становится меньшей по мере того, как возрастает скорость транспортного средства.

Модуль 34 вычисления смещения поперечной силы вычисляет величину смещения поперечной силы для смещения характеристики силы реакции при рулении при управлении смещением силы реакции, соответствующем кривизне, на основе скорости транспортного средства и информации сигнальной линии дорожной разметки. Ниже описываются подробности модуля 34 вычисления смещения поперечной силы.

Модуль 20a вычитания вычитает величину смещения поперечной силы из поперечной силы на шинах.

Модуль 35 вычисления SAT вычисляет крутящий момент силы реакции при рулении, который формируется посредством поперечной силы на шинах, посредством обращения к карте преобразования крутящего момента силы реакции при рулении поперечной силы, представляющей взаимосвязь между поперечной силой на шинах и крутящим моментом силы реакции при рулении в традиционном устройстве рулевого управления, полученным посредством экспериментирования или других средств заранее, на основе скорости транспортного средства и поперечной силы на шинах после смещения посредством величины смещения поперечной силы. Карта преобразования поперечной силы на шинах и крутящего момента силы реакции при рулении имеет характеристику, при которой крутящий момент силы реакции при рулении больше по мере того, как возрастает поперечная сила на шинах; величина изменения крутящего момента силы реакции при рулении относительно величины изменения поперечной силы на шинах больше, когда поперечная сила на шинах является небольшой, по сравнению со случаем, когда она является большой; и крутящий момент силы реакции при рулении становится меньшим по мере того, как возрастает скорость транспортного средства. Эта характеристика моделирует силу реакции, которая формируется на руле посредством стабилизирующего крутящего момента колес, пытающихся возвращаться в прямое состояние, который формируется посредством силы реакции поверхности дороги в традиционном устройстве рулевого управления.

[0017] Сумматор 20b суммирует составляющую крутящего момента силы реакции при рулении (пружинный элемент, элемент вязкости, инерционный элемент), соответствующую крутящему моменту силы реакции при рулении, и характеристику руления. Пружинный элемент представляет собой составляющую, которая пропорциональна углу поворота при рулении, и вычисляется посредством умножения предварительно определенного усиления и угла поворота при рулении. Элемент вязкости представляет собой составляющую, пропорциональную угловой скорости руления, и вычисляется посредством умножения предварительно определенного усиления и угловой скорости руления. Инерционный элемент представляет собой составляющую, которая пропорциональна угловому ускорению руления, и вычисляется посредством умножения предварительно определенного усиления и углового ускорения руления.

Модуль 36 вычисления смещения крутящего момента силы реакции при рулении вычисляет величину смещения крутящего момента силы реакции при рулении для смещения характеристики силы реакции при рулении при управлении смещением силы реакции, соответствующем поперечной позиции или допустимому времени отклонения, на основе скорости транспортного средства и изображения проезжаемого пути впереди рассматриваемого транспортного средства. Ниже описываются подробности модуля 36 вычисления смещения крутящего момента силы реакции при рулении.

Сумматор 20c выводит значение, полученное посредством суммирования крутящего момента силы реакции при рулении после суммирования составляющей крутящего момента силы реакции при рулении, соответствующей характеристике руления, и величины смещения крутящего момента поворота при рулении, в формирователь 23 сигналов управления по току в качестве конечного задаваемого крутящего момента силы реакции при рулении.

[0018] Модуль вычисления задаваемого угла поворота для подавления возмущений

Фиг. 4 является блок-схемой управления модуля 32 вычисления задаваемого угла поворота для подавления возмущений.

Модуль 32a вычисления угла относительно вертикальной оси вычисляет угол относительно вертикальной оси, который представляет собой угол между сигнальной линией дорожной разметки, которая пересекается с направлением движения рассматриваемого транспортного средства в точке контакта в направлении переднего обзора (сигнальной линией дорожной разметки, к которой обращено рассматриваемое транспортное средство), и направлением движения рассматриваемого транспортного средства. Угол относительно вертикальной оси в точке контакта в направлении переднего обзора должен представлять собой угол, сформированный между сигнальной линией дорожной разметки после предварительно определенного времени (например, 0,5 секунды) и направлением движения рассматриваемого транспортного средства. Простое и точное обнаружение угла относительно вертикальной оси является возможным посредством вычисления угла относительно вертикальной оси на основе изображения проезжаемого пути, захваченного посредством камеры 17.

Модуль 32j вычисления поперечной позиции на основе F/B по углу относительно вертикальной оси вычисляет расстояние до сигнальной линии дорожной разметки, которая пересекается с направлением движения рассматриваемого транспортного средства в точке контакта в направлении переднего обзора.

Модуль 32b вычисления кривизны вычисляет кривизну сигнальной линии дорожной разметки, которая пересекается с направлением движения рассматриваемого транспортного средства в точке контакта в направлении переднего обзора.

Модуль 32c вычисления поперечной позиции F/B поперечной позиции вычисляет расстояние до сигнальной линии дорожной разметки, которая ближе к рассматриваемому транспортному средству, из левой и правой сигнальных линий дорожной разметки в точке контакта в направлении переднего обзора.

Модуль 37 вычисления силы отталкивания на основе угла относительно вертикальной оси вычисляет силу отталкивания транспортного средства для уменьшения угла относительно вертикальной оси, который формируется посредством возмущений при F/B-управлении углом относительно вертикальной оси, на основе угла относительно вертикальной оси, кривизны, скорости транспортного средства и расстояния до сигнальной линии дорожной разметки, которая пересекается с направлением движения рассматриваемого транспортного средства в точке контакта в направлении переднего обзора. Ниже описываются подробности модуля 37 вычисления силы отталкивания на основе угла относительно вертикальной оси.

[0019] Модуль 38 вычисления силы отталкивания на основе поперечной позиции вычисляет силу отталкивания транспортного средства для уменьшения изменения поперечной позиции, которое формируется посредством возмущений при F/B-управлении поперечной позицией, на основе кривизны, скорости транспортного средства и расстояния до сигнальной линии дорожной разметки в точке контакта в направлении переднего обзора. Ниже описываются подробности модуля 38 вычисления силы отталкивания на основе поперечной позиции.

Сумматор 32d суммирует силу отталкивания, соответствующую углу относительно вертикальной оси, и силу отталкивания, соответствующую поперечной позиции, и вычисляет силу отталкивания в поперечном направлении.

Модуль 32e вычисления целевого момента относительно вертикальной оси вычисляет целевой момент относительно вертикальной оси на основе силы отталкивания в поперечном направлении, колесной базы (расстояния между осями), нагрузки на ось заднего колеса и нагрузки на ось переднего колеса. В частности, значение, умножающее отношение нагрузки на ось заднего колеса относительно веса транспортного средства (нагрузки на ось переднего колеса + нагрузки на ось заднего колеса) и колесную базу, относительно силы отталкивания в поперечном направлении, должно быть целевым моментом относительно вертикальной оси.

Модуль 32f вычисления целевого ускорения по углу относительно вертикальной оси вычисляет целевое ускорение по углу относительно вертикальной оси посредством умножения коэффициента момента инерции относительно вертикальной оси и целевого момента относительно вертикальной оси.

Модуль 32g вычисления целевой скорости относительно вертикальной оси вычисляет целевую скорость относительно вертикальной оси посредством умножения времени проезжания расстояния между движущимися в потоке транспортными средствами и целевого ускорения по углу относительно вертикальной оси.

[0020] Модуль 32h вычисления задаваемого угла поворота вычисляет задаваемый угол δ_st* поворота для подавления возмущений посредством обращения к следующей формуле на основе целевой скорости φ* относительно вертикальной оси, колесной базы WHEEL_BASE, скорости V транспортного средства и характеристической скорости vCh транспортного средства. Здесь характеристическая скорость V_ch транспортного средства представляет собой параметр в известном "уравнении Аккермана", представляющем характеристики самостоятельного руления транспортного средства.

δs_t*=(φ*×WHEEL_BASE(1+(В/vCh)²)180)/(V×M_PI),

где M_PI является предварительно определенным коэффициентом.

Блок 32i обработки задания ограничений задает максимальное значение и верхний предел скорости изменения задаваемого угла δ_st* поворота для подавления возмущений. В традиционном устройстве рулевого управления (в котором механически соединены модуль рулевого управления и поворотный модуль), когда угол поворота руля 6 при рулении в диапазоне углов люфта около нейтральной позиции (например, 3° влево и вправо), максимальное значение должно быть диапазоном углов поворота передних колес 5FL, 5FR, соответствующим диапазону люфта (например, 0,2° влево и вправо).

[0021] Фиг. 5 является блок-схемой управления модуля 37 вычисления силы отталкивания на основе угла относительно вертикальной оси.

Модуль 37a верхнего и нижнего ограничения выполняет процесс задания верхнего и нижнего ограничения для угла относительно вертикальной оси. Когда угол относительно вертикальной оси является положительным значением (угол относительно вертикальной оси является положительным, когда сигнальная линия дорожной разметки пересекает линию, идущую в направлении движения рассматриваемого транспортного средства), модуль верхнего и нижнего ограничения задает значение равным или превышающим предварительно определенное значение, которое допускает подавление возмущений, и меньшим значения, когда транспортное средство начинает вибрировать, а также значения, которое формируется посредством руления водителем (например, 1°), и задает значение равным 0, когда угол относительно вертикальной оси является отрицательным. Модуль 37f умножения корректирующего усиления поперечной позиции умножает F/B-усиление поперечной позиции и угол относительно вертикальной оси после обработки задания ограничений. F/B-усиление поперечной позиции должно иметь характеристику увеличения по мере того, как сокращается расстояние до сигнальной линии дорожной разметки, которая пересекается с направлением движения рассматриваемого транспортного средства в точке контакта в направлении переднего обзора, и верхний предел и нижний предел задаются для этого.

Модуль 37b умножения F/B-усиления угла относительно вертикальной оси умножает F/B-усиление угла относительно вертикальной оси и вывод модуля 37f умножения корректирующего усиления поперечной позиции. F/B-усиление угла относительно вертикальной оси должно быть равным или превышать предварительно определенное значение, что должно исключать недостаточную величину управления при обеспечении чувствительности, меньше значения, когда транспортное средство вибрирует, а также значения, при котором водитель ощущает разрегулированность нейтральных позиций угла поворота при рулении и угла поворота.

[0022] Модуль 37c умножения корректирующего усиления скорости транспортного средства умножает корректирующее усиление скорости транспортного средства и скорость транспортного средства. Корректирующее усиление скорости транспортного средства должно иметь такую характеристику, что максимальное значение находится в диапазоне 0-70 км/ч, постепенного уменьшения в диапазоне 70-130 км/ч и становления минимальным значением (0) в пределах диапазона, равного или большего 130 км/ч.

Модуль 37d умножения корректирующего усиления кривизны умножает корректирующее усиление кривизны и кривизну. Корректирующее усиление кривизны должно иметь характеристику становления меньшим по мере того, как возрастает кривизна, и верхний предел и нижний предел (0) задаются для него.

Умножитель 37e умножает каждый из выводов из модуля 37b умножения F/B-усиления угла относительно вертикальной оси, модуля 37c умножения корректирующего усиления скорости транспортного средства и модуля 37d умножения корректирующего усиления кривизны, чтобы определять силу отталкивания, соответствующую углу относительно вертикальной оси.

[0023] Фиг. 6 является блок-схемой управления модуля 38 вычисления силы отталкивания на основе поперечной позиции.

Модуль 38a вычитания определяет отклонение поперечной позиции посредством вычитания расстояния до сигнальной линии дорожной разметки в точке контакта в направлении переднего обзора из порогового значения поперечной позиции, которое задано заранее (например, 90 см).

Модуль 38b верхнего и нижнего ограничения выполняет процесс задания верхнего и нижнего ограничения для отклонения поперечной позиции. Модуль верхнего и нижнего ограничения принимает предварительно определенное положительное значение, когда отклонение поперечной позиции является положительным значением; это значение равно 0, когда отклонение поперечной позиции является отрицательным значением.

Модуль 38c умножения корректирующего усиления расстояния умножает корректирующее усиление расстояния и расстояние до сигнальной линии дорожной разметки, которая ближе к рассматриваемому транспортному средству, из левой и правой сигнальных линий дорожной разметки в точке контакта в направлении переднего обзора. Корректирующее усиление расстояния должно иметь характеристику принятия максимального значения, когда расстояние до сигнальной линии дорожной разметки равно или меньше предварительно определенного значения, и становления меньшим по мере того, как становится больше расстояние при превышении предварительно определенного значения, и нижний предел задается для него.

[0024] Модуль 38d умножения F/B-усиления поперечной позиции умножает F/B-усиление поперечной позиции и расстояние до сигнальной линии дорожной разметки после того, как выполнена коррекция посредством модуля 38c умножения корректирующего усиления расстояния. F/B-усиление поперечной позиции должно быть равным или выше предварительно определенного значения, что должно исключать недостаточную величину управления при обеспечении чувств
