Реферат



264409

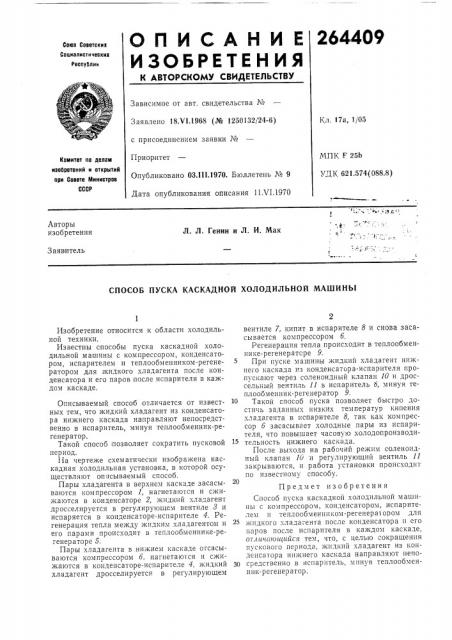

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респу0лин

Зависимое от авт, свидетельства №

Заявлено 18.V1.1968 (№ 1250132/24-6) с присоединением заявки №

Приоритет

Опубликовано 03.111.1970. Бюллетень № 9

Дата опубликования описания 11.VI.1970

Кл, 17а, 1/05

МПК F 25Ь

УД К 621,574 (088.8) Комитет по делам изооретений и открытий при Совете Министров

СССР

Авторы изобретения

Л. Л, Гении и Л. И. Мак

Заявитель

СПОСОБ ПУСКА КАСКАДНОЙ ХОЛОДИЛЬНОЙ МАШИНЫ

Изобретение относится к области холодильной техники.

Известны способы пуска каскадной холодильной машины с компрессором, конденсатором, испарителем и теплообменником-регенератором для жидкого хладагента после конденсатора и его паров после испарителя в каждом каскаде.

Описываемый способ отличается от известных тем, что жидкий хладагент из конденсатора нижнего каскада направляют непосредственно в испаритель, минуя теплообменник-регенератор.

Такой способ позволяет сократить пусковой период.

IIa чертеже схематически изображена каскадная холодильная установка, в которой осуществляют описываемый способ.

Пары хладагента в верхнем каскаде засасываются компрессором 1, нагнетаются и сжижа:отся в конденсаторе 2, жидкий хладагент дросселируется в регулирующем вентиле 3 и испаряется в конденсаторе-испарителе 4. Регенерация тепла между жидким хладагентом и его парами происходит в теплообменнике-регенераторе 5.

Пары хладагента в нижнем каскаде отсасываются компрессором 6, нагнетаются и сжижаются в конденсаторе-испарителе 4, жидкий хл ада гент дросселируется в регулирующем вентиле 7, кипит в испарителе 8 и снова засасывается компрессором 6.

Регенерация тепла происходит в теплообменнике-регенератсре 9.

При пуске машины жидкий хладагент нижнего каскада из конденсатора-испарителя пропускают через соленоидный клапан 10 и дроссельный вентиль 11 в испаритель 8, минуя теплообменник-регенератор 9.

10 Такой способ пуска позволяет быстро достичь заданных низких температур кипения хладагента в испарителе 8, так как компрессор 6 засасывает холодные пары из испарителя, что повышает часовую холодопроизводительность нижнего каскада.

После выхода на рабочий режим соленоидный клапан 10 и регулирующий вентиль 11 закрываются, и работа установки происходит по известному способу.

Предмет изобретения

Способ пуска каскадной холодильной машины с компрессором, конденсатором, испарителем If теплообменнцком-регенера ором для жидкого хладагента после конденсатора и его паров после испарителя в каждом каскаде, отлнчаюи1ийся тем, что, с целью сокращения пускового периода, жидкий хладагент из конденсатора нижнего каскада направляют непо30 средственно в испарптель, минул теплообменник-регенератор.

264409

Составитель P. Данилов

Редактор Э. Рубан Техред А. А. Камышникова Корректор С. А. Кузовенкова

Заказ 1478/18 Тирах< 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
