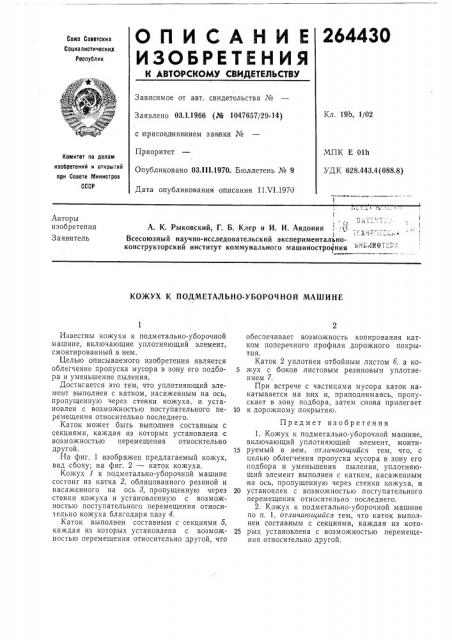

О П И С А Н И Е 264430

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 03.1.1966 (№ 1047657/29-14) с присоединением заявки Kе

Приоритет

Опубликовано 03.111.1970. Бюллетень № 9

Дата опубликования описания 11VI.1970

Кл, 19b, 1/02

МПК Е 0111

УДК 628А43.4 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

3 аявитель

А. К. Рыковский, Г. Б. Клер и И. И. Авдонин

Всесоюзный научно-исследовательский экспериментальноконструкторский институт коммунального машиностроения

l ь ь.иоТ -::;", КОЖУХ К ПОДМЕТАЛЬНО-УБОРОЧНОЙ МАШИНЕ

Известны кожухи к подметально-уборочной машине, включающие уплотняющий элемент, смонтированный в нем.

Целью описываемого изобретения является облегчение пропуска мусора в зону его подбора и уменьшение пыления.

Достигается это тем, что уплотняющий элемент выполнен с катком, насаженным на ось, пропущенную через стенки кожуха, и установлен с возможностью поступательного перемещения относительно последнего.

Каток может быть выполнен составным с секциями, каждая из которых установлена с возможностью перемещения относительно другой.

На фиг. 1 изображен предлагаемый кожух, вид сбоку; на фиг. 2 — каток кожуха.

Кожух 1 к подметально-уборочной машине состоит из катка 2, облицованного резиной и насаженного на ось 8, пропущенную через стенки кожуха и установленную с возможностью поступательного перемещения относительно кожуха благодаря пазу 4.

Каток выполнен составным с секциями б, каждая из которых установлена с возможностью перемещения относительно другой, что обеспечивает возможность копирования катком поперечного профиля дорожного покрытия.

Каток 2 уплотнен отбойным листом б, а ко5 яух с боков листовым резиновым уплотнением 7.

При встрече с частицами мусора каток накатывается на них и, приподнимаясь, пропускает в зону подбора, затем снова прилегает

10 к дорожному покрытию.

Предмет изобретения

1. Кожух к подметально-уборочной машине, включающий уплотняющий элемент, монти15 руемый в нем, отличающийся тем, что, с целью облегчения пропуска мусора в зону его подбора и уменьшения пыления, уплотняющий элемент выполнен с катком, насаженным на ось, пропущенную через стенки кожуха, и

20 установлен с возможностью поступательного перемещения относительно последнего.

2. Кожух к подметально-уборочной машине по п. 1, отличающийся тем, что каток выполнен составным с секциями, каждая из кото25 рых установлена с возможностью перемещения относительно другой, 264430

Я а 1 мг
