Электронные устройства, система и способ управления одним из электронных устройств

Электронные устройства, система и способ управления одним из электронных устройств

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Изобретение относится к первому и второму электронному устройству, которое содержит интерфейс для использования канала передачи по телу в качестве канала связи. Изобретение дополнительно относится к системе для управления первым электронным устройством и к способу управления первым электронным устройством.

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

Десятилетиями электронные устройства управляются с помощью другого электронного устройства, например пульта дистанционного управления. Управляющая информация традиционно передается посредством инфракрасного излучения на основе протокола связи, который специально спроектирован для электронного устройства.

В последнее время стали доступны универсальные пульты дистанционного управления. Универсальные пульты дистанционного управления допускают передачу управляющей информации многим разным электронным устройствам, поскольку у них есть сведения о протоколе связи этих конкретных электронных устройств. Пользователю нужно заранее выбрать электронное устройство, которым он хочет управлять, перед тем как у него будет возможность использовать универсальный пульт дистанционного управления с тем электронным устройством. Предварительный выбор пользователем не является самым удобным решением, особенно тогда, когда универсальный пульт дистанционного управления используется совместно со многими разными электронными устройствами.

В наши дни некоторые интерактивные электронные устройства типа планшетов и/или смартфонов имеют инфракрасный приемопередатчик, так что информация может передаваться другим электронным устройствам посредством инфракрасного излучения. Известно, что пользователь может установить приложение на эти интерактивные электронные устройства, так что интерактивные электронные устройства могут использоваться в качестве пульта дистанционного управления для электронных устройств, которые традиционно управляются с помощью управляющих данных, передаваемых по каналу связи в инфракрасном диапазоне. Также пользователю в таком интерактивном электронном устройстве нужно предоставить приложению пользовательский ввод о том, каким электронным устройством собираются управлять, так что приложение допускает выбор правильного интерфейса пользователя и использование необходимого протокола связи по каналу связи в инфракрасном диапазоне.

WO2006/027155 раскрывает устройство для запирания и/или отпирания двери транспортного средства посредством электронной системы санкционирования доступа. Система содержит устройство идентификации (в мобильном телефоне) для отправки идентифицирующего кода и приемник идентификации (в транспортном средстве). Данные передаются по коже человека.

US 6695207 описывает систему для аутентификации личности на основе Индивидуального аутентифицированного контроллера, то есть интеллектуальных часов, которые взаимодействуют с техническими средствами путем обмена данными по телу человека. Кроме того, интеллектуальные часы передают данные обозначения такому техническому средству, чтобы санкционировать свое использование.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Цель изобретения - предоставить удобное для пользователя решение для управления электронным устройством с помощью другого устройства.

В соответствии с изобретением предоставляется первое электронное устройство по п.6 формулы изобретения, предоставляется второе электронное устройство по п.1 формулы изобретения, и предоставляется способ по п.11 формулы изобретения.

Второе электронное устройство в соответствии с аспектом изобретения содержит дисплей, средство приема ввода, второй интерфейс связи через тело и контроллер. Дисплей допускает представление пользователю интерфейса пользователя. Средство приема ввода принимает пользовательский ввод от пользователя. Второй интерфейс связи через тело принимает идентификационные данные по каналу передачи по телу, идущему по телу пользователя, который вместе со своим телом находится в непосредственной близости к первому интерфейсу связи через тело и второму интерфейсу связи через тело. Непосредственная близость тела по отношению к соответствующим интерфейсам связи через тело задается как максимальное расстояние между телом пользователя и, соответственно, первым интерфейсом связи через тело и вторым интерфейсом связи через тело, на котором соответствующие интерфейсы связи через тело допускают передачу и/или прием данных по каналу передачи по телу. Контроллер получает управляющий интерфейс пользователя, относящийся к первому электронному устройству, в ответ на прием идентификационных данных о первом электронном устройстве. Контроллер также представляет полученный управляющий интерфейс пользователя на дисплее.

Когда пользователь интуитивно прикасается к первому электронному устройству и второму электронному устройству, или когда пользователь находится в непосредственной близости к первому электронному устройству и второму электронному устройству, второе электронное устройство допускает получение управляющего интерфейса пользователя, который относится к первому электронному устройству, и представляет этот управляющий интерфейс пользователя. Таким образом, пользователю не нужно выбирать, каким типом или каким конкретным первым электронным устройством собираются управлять, потому что эта информация принимается по каналу передачи по телу. Таким образом, когда второе электронное устройство используется совместно с другим электронным устройством, которое допускает передачу идентификационных данных по каналу передачи по телу, второе электронное устройство предоставляет интуитивное решение для указания с помощью касания или непосредственной близости, каким электронным устройством собираются управлять, и второе электронное устройство предоставляет управляющий интерфейс пользователя и предоставляет средство для предоставления ввода относительно управляющего интерфейса пользователя.

Опционально максимальное расстояние составляет менее 5 см. Опционально максимальное расстояние составляет менее 2 см. В необязательном варианте осуществления изобретения непосредственная близость означает, что пользователь прикасается к первому интерфейсу связи через тело и прикасается ко второму интерфейсу связи через тело.

Нужно отметить, что термин "получают" используется применительно к "получению управляющего интерфейса пользователя, относящегося к первому электронному устройству". Ниже в этом документе обсуждается несколько вариантов осуществления, которые представляют разные формы получения. В понимании этого документа "получение" нужно интерпретировать как общий термин, который также охватывает действия по выбору, загрузке и/или извлечению подходящего управляющего интерфейса пользователя, и/или запросу и приему подходящего управляющего интерфейса пользователя.

Опционально второе электронное устройство конфигурируется для передачи управляющих данных первому электронному устройству после того, как принят пользовательский ввод, относящийся к представленному управляющему интерфейсу пользователя. Управляющие данные основываются на принятом пользовательском вводе. Таким образом, когда пользователь предоставляет ввод средству приема ввода, второе электронное устройство формирует управляющие данные и передает их первому электронному устройству. Таким образом, второе электронное устройство становится своего рода универсальным пультом дистанционного управления для первого электронного устройства наряду с тем, что пользователю не нужно заранее выбирать, каким типом устройства или каким конкретным первым электронным устройством собираются управлять.

Опционально второй интерфейс связи через тело конфигурируется для передачи управляющих данных по каналу передачи по телу, идущему по телу пользователя, который находится в непосредственной близости одновременно к первому интерфейсу связи через тело и второму интерфейсу связи через тело. Следовательно, как и первому электронному устройству, второму электронному устройству не нужно иметь дополнительное средство связи. Предоставленных интерфейсов связи через тело в принципе достаточно для передачи управляющей информации между электронными устройствами.

Опционально контроллер конфигурируется для получения управляющего интерфейса пользователя, относящегося к первому электронному устройству, из внутреннего запоминающего устройства второго электронного устройства, от первого электронного устройства по каналу передачи по телу или другому каналу связи между первым электронным устройством и вторым электронным устройством, или от сервера по сети. Таким образом, опционально второе электронное устройство содержит запоминающее средство, другое средство для связи с первым электронным устройством и/или сетевого соединения с сетью. Когда управляющий интерфейс пользователя, который предназначен для управления первым электронным устройством, хранится во внутреннем запоминающем средстве второго электронного устройства, эффективнее всего получить сохраненный управляющий интерфейс пользователя и представить его на дисплее. Возможно такое, что первое электронное устройство обладает сведениями о своем управляющем интерфейсе пользователя, и что первое электронное устройство допускает предоставление этого управляющего интерфейса пользователя в специальном сценарии или на языке программирования второму электронному устройству. Может использоваться канал передачи по телу или, например, если между первым электронным устройством и вторым электронным устройством создается другое (беспроводное) соединение, то по такому другому (беспроводному) соединению. Также возможно такое, что доступен сервер, который содержит разные управляющие интерфейсы пользователя, и что второе электронное устройство может обратиться к такому серверу для загрузки управляющего интерфейса пользователя, который относится к первому электронному устройству. Нужно отметить, что такой управляющий интерфейс пользователя с большой степенью вероятности является фрагментом кода программы, или сценарием, или, например, подобием начальной страницы на языке разметки.

Аспект изобретения предоставляет первое электронное устройство. Аспект изобретения предоставляет второе электронное устройство. Аспект изобретения предоставляет систему для управления первым электронным устройством. Аспект изобретения предоставляет способ управления первым электронным устройством. Аспект изобретения предоставляет компьютерный программный продукт. Преимущественные варианты осуществления определяются в зависимых пунктах формулы изобретения.

Первое электронное устройство в соответствии с аспектом изобретения содержит первый интерфейс связи через тело. Первый интерфейс связи через тело конфигурируется для передачи идентификационных данных, относящихся к обозначению первого электронного устройства, по каналу передачи по телу, идущему по телу пользователя, который находится в непосредственной близости к первому интерфейсу связи через тело. Непосредственная близость тела к первому интерфейсу связи через тело задается как максимальное расстояние между телом пользователя и первым интерфейсом связи через тело, на котором первый интерфейс связи через тело допускает передачу и/или прием данных по каналу передачи по телу. Первое электронное устройство конфигурируется для приема управляющих данных после передачи идентификационных данных и конфигурируется для управления работой первого электронного устройства соответственно.

Таким образом, когда пользователь находится в непосредственной близости к первому интерфейсу связи через тело в первом электронном устройстве, идентифицирующая информация первого электронного устройства может передаваться по телу пользователя в другое устройство. Нахождение в "непосредственной близости" является для человека самым интуитивным способом выбирать или идентифицировать определенное устройство. "Непосредственная близость" также может означать, что пользователь прикасается к первому интерфейсу связи через тело, и касание является еще более интуитивным способом указания на конкретное первое электронное устройство. Путем передачи идентификационных данных по телу пользователя первое электронное устройство предоставляет информацию такому другому устройству, что исключает необходимость для пользователя заранее выбирать на другом устройстве, каким устройством собираются управлять. Таким образом, первое электронное устройство создает обстоятельства, в которых другое устройство способно работать удобнее для пользователя: когда пользователь находится в непосредственной близости к первому электронному устройству и другому устройству, идентифицирующую информацию первого электронного устройства можно передать другому устройству, и соответственно, пользователю не нужно заранее выбирать, каким типом или каким конкретным устройством собираются управлять с помощью другого устройства.

Опционально максимальное расстояние составляет менее 5 см. Опционально максимальное расстояние составляет менее 2 см. В необязательном варианте осуществления изобретения непосредственная близость означает, что пользователь прикасается к первому интерфейсу связи через тело.

Опционально первый интерфейс связи через тело также конфигурируется для приема управляющих данных по каналу передачи по телу.

В соответствии с другим аспектом изобретения предоставляется система, которая содержит первое электронное устройство в соответствии с аспектом изобретения и которая содержит второе электронное устройство в соответствии с аспектом изобретения. Система в соответствии с другим аспектом предоставляет удобный для пользователя способ управления первым электронным устройством. Пользователь одновременно прикасается к первому электронному устройству и второму электронному устройству, или вместе со своим телом находится в непосредственной близости к первому электронному устройству и второму электронному устройству, а затем управляющий интерфейс пользователя, относящийся к первому электронному устройству, представляется пользователю на дисплее второго электронного устройства. Одновременное касание двух устройств или одновременное присутствие в непосредственной близости к тем двум устройствам является самым интуитивным способом сообщить устройствам, что пользователь хочет управлять первым электронным устройством с помощью второго электронного устройства.

Опционально второе электронное устройство также конфигурируется для представления разных типов контента на дисплее. Контроллер во втором электронном устройстве конфигурируется для получения управляющего интерфейса пользователя на основе принятых идентификационных данных и на основе типа контента, представляемого на дисплее в момент времени, когда пользователь находится в непосредственной близости одновременно к интерфейсам связи через тело в первом электронном устройстве и втором электронном устройстве. Второе электронное устройство становится еще удобнее для пользователя, когда принимают во внимание представляемый на дисплее контент в процессе получения и выбора управляющего интерфейса пользователя. Например, первое электронное устройство могло бы быть цифровой фоторамкой, которая постоянно представляет последовательность изображений в виде слайд-шоу. Когда, например фотография представляется на дисплее второго электронного устройства, и пользователь одновременно прикасается или находится в непосредственной близости одновременно к цифровой фоторамке и второму электронному устройству, появляется управляющий интерфейс пользователя, который содержит вариант управления "добавить текущую фотографию в слайд-шоу". Этот вариант не показывается, когда на дисплее второго электронного устройства не представляется никакой фотографии. Это исключает то, что определенные варианты управления в управляющем интерфейсе пользователя бесполезны в определенном контексте, и делает управление первым электронным устройством еще интуитивнее.

Опционально первое электронное устройство содержит множество первых интерфейсов связи через тело, расположенных рядом с разными функциональными блоками первого электронного устройства, и каждый первый интерфейс связи через тело также передает второму электронному устройству данные обозначения функционального блока, относящиеся к обозначению функционального блока, вместе с идентификационными данными. Второе электронное устройство получает управляющий интерфейс пользователя в зависимости от принятых данных обозначения первого электронного устройства и данных обозначения функционального блока. Таким образом, представленный управляющий интерфейс пользователя относится к конкретному функциональному блоку, к которому прикасается пользователь, или к конкретному функциональному блоку, который находится в непосредственной близости к пользователю. В примере первое электронное устройство является проигрывателем с автоматической сменой дисков, который содержит функциональные блоки "громкоговоритель" или "стойка CD", и когда пользователь прикасается к громкоговорителю, представленный интерфейс пользователя относится к громкости и качеству звука, а когда пользователь прикасается к стойке CD, представленный интерфейс пользователя относится к выбору CD, который собирается воспроизвести проигрыватель.

Опционально первое электронное устройство содержит первый беспроводной приемопередатчик для связи с другим устройством по каналу беспроводной передачи, второе электронное устройство содержит второй беспроводной приемопередатчик для связи с другим устройством по каналу беспроводной передачи, первый интерфейс связи через тело конфигурируется для передачи данных установления соединения для установления беспроводного соединения посредством первого беспроводного приемопередатчика по каналу передачи по телу, второй интерфейс связи через тело конфигурируется для приема данных установления соединения по каналу передачи по телу, контроллер второго электронного устройства конфигурируется для управления созданием беспроводного соединения между вторым беспроводным приемопередатчиком и первым беспроводным приемопередатчиком с использованием принятых данных установления соединения, и второе электронное устройство конфигурируется для передачи управляющих данных по беспроводному соединению. Этот необязательный вариант осуществления обеспечивает преимущество в том, что как только создано беспроводное соединение, пользователю не нужно постоянно касаться обоих электронных устройств, чтобы иметь возможность управлять первым электронным устройством с помощью второго электронного устройства, или не нужно постоянно находиться в непосредственной близости к обоим интерфейсам связи через тело. В ситуации, в которой пользователь не способен предоставить ввод второму электронному устройству, касаясь при этом или находясь в непосредственной близости к обоим интерфейсам связи через тело в один и тот же момент времени, особенно полезно передать управляющие данные по отдельно созданному беспроводному соединению. Методика беспроводной связи может быть одной из беспроводных технологий IEEE 802.x или соединением Bluetooth в другом примере. Конкретные варианты осуществления изобретения не ограничиваются вышеприведенными беспроводными технологиями, и с тем же успехом могут использоваться другие технологии беспроводной связи. В домашней сети, например, все устройства могут соединяться с домашней wifi-сетью, и передаваемые идентификационные данные содержат IP-адрес первого электронного устройства. Если эта информация известна, то второе электронное устройство может обратиться к первому электронному устройству посредством домашней wifi-сети, используя тот IP-адрес, и запросить управляющий интерфейс пользователя.

Опционально система дополнительно содержит сервер для хранения интерфейсов пользователя другого электронного устройства. Сервер содержит сетевой интерфейс для соединения с определенной сетью, и сервер конфигурируется для предоставления второму электронному устройству управляющих интерфейсов пользователя, относящихся к первому электронному устройству, в ответ на прием запроса предоставления управляющего интерфейса пользователя для первого электронного устройства. Второе электронное устройство также содержит сетевой интерфейс для соединения с определенной сетью. Кроме того, второе электронное устройство конфигурируется для отправки запроса серверу по определенной сети наряду с получением управляющего интерфейса пользователя, относящегося к первому электронному устройству.

Может быть полезно получать управляющие интерфейсы пользователя от центрального сервера, потому что сервер всегда может иметь последнюю и лучшую версию доступного управляющего интерфейса пользователя. Кроме того, сервер может хранить несколько версий, которые, например, приспособлены к характерным возможностям второго электронного устройства (например, какие протоколы управляющего интерфейса пользователя поддерживает второе электронное устройство). Возможно даже такое, что к серверу обращаются, например, для проверки, стала ли доступной более новая версия управляющего интерфейса пользователя, в дополнение к получению управляющего интерфейса пользователя из внутренней памяти второго электронного устройства.

В соответствии с аспектом изобретения предоставляется способ управления первым электронным устройством. Способ содержит этапы a) передачи идентификационных данных, относящихся к обозначению первого электронного устройства, по каналу передачи по телу, идущему по телу пользователя, который находится в непосредственной близости к первому интерфейсу связи через тело в первом электронном устройстве, b) приема идентификационных данных во втором интерфейсе связи через тело во втором электронном устройстве по каналу передачи по телу, идущему по телу пользователя, который вместе со своим телом находится в непосредственной близости одновременно к первому интерфейсу связи через тело и второму интерфейсу связи через тело, непосредственная близость тела к соответствующим интерфейсам связи через тело задается как максимальное расстояние между телом и, соответственно, первым интерфейсом связи через тело и вторым интерфейсом связи через тело, на котором соответствующие интерфейсы связи через тело допускают передачу и/или прием данных по каналу передачи по телу, c) получения интерфейса пользователя, относящегося к первому электронному устройству, в ответ на прием идентификационных данных и d) представления пользователю полученного интерфейса пользователя с помощью устройства представления интерфейса пользователя во втором электронном устройстве.

Способ в соответствии с аспектом изобретения обеспечивает такие же эффекты, как и электронные устройства и система в соответствии с аспектом изобретения, и имеет аналогичные варианты осуществления с аналогичными результатами, как и соответствующие варианты осуществления электронных устройств и системы.

Опционально способ также содержит этапы e) приема пользовательского ввода, относящегося к представленному интерфейсу пользователя, в средстве приема ввода во втором электронном устройстве, f) передачи управляющих данных от второго электронного устройства к первому электронному устройству после того, как принят пользовательский ввод, причем управляющие данные основываются на принятом пользовательском вводе, g) приема управляющих данных в первом электронном устройстве и h) управления работой первого электронного устройства в соответствии с принятыми управляющими данными.

В соответствии с аспектом изобретения предоставлен компьютерный программный продукт, который содержит команды для предписания процессорной системе выполнить один из способов в аспекте изобретения.

Эти и другие аспекты изобретения очевидны из описанных ниже вариантов осуществления и будут объясняться со ссылкой на них.

Специалисты в данной области техники примут во внимание, что два или более вышеупомянутых варианта, реализации и/или аспекта изобретения могут объединяться любым способом, считающимся полезным.

Модификации и изменения устройств, системы, способа и/или компьютерного программного продукта, которые соответствуют описанным модификациям и изменениям устройств и/или системы, могут выполняться специалистом в данной области техники на основе настоящего описания.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На чертежах:

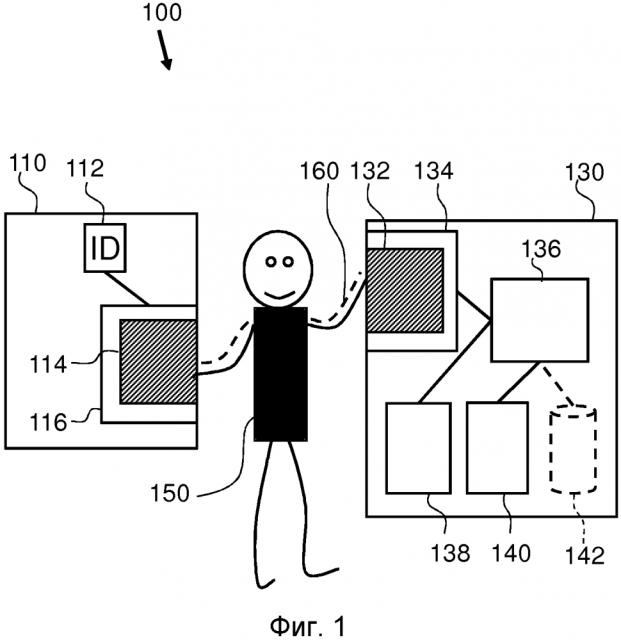

Фиг. 1 схематически показывает вариант осуществления системы в соответствии с аспектом изобретения, которая содержит первое электронное устройство в соответствии с аспектом изобретения и второе электронное устройство в соответствии с аспектом изобретения;

Фиг. 2a схематически показывает другой вариант осуществления системы;

Фиг. 2b схематически показывает отображение интерфейса пользователя, которое могло бы зависеть от представленного на дисплее контента;

Фиг. 3 схематически показывает на схеме связь между разными устройствами в системе и действие, выполняемое разными устройствами; и

Фиг. 4 схематически показывает способ в соответствии с аспектом изобретения.

Следует отметить, что элементы, обозначенные одинаковыми

номерами ссылок на разных фигурах, имеют одинаковые структурные признаки и одинаковые функции либо являются одинаковыми сигналами. Там, где объяснена функция и/или структура такого элемента, отсутствует необходимость его повторяющегося объяснения в подробном описании.

Фигуры являются исключительно схематичными и не изображены в масштабе. В частности, некоторые размеры сильно преувеличены для ясности.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Фиг. 1 схематически показывает вариант осуществления системы 100 в соответствии с аспектом изобретения, которая содержит первое электронное устройство 110 в соответствии с аспектом изобретения и второе электронное устройство 120 в соответствии с аспектом изобретения.

Первое электронное устройство 110 содержит интерфейс 116 связи через тело, который содержит, например, электрод 114, к которому пользователь может прикасаться. Первое электронное устройство 110 также содержит ID 112, который является данными, которые относятся к обозначению первого электронного устройства 110. ID 112, например, является номером типа, указывающим тип устройства, или является зависящим от устройства порядковым номером у первого электронного устройства. Интерфейс 116 связи через тело конфигурируется для передачи идентификационных данных, которые относятся к обозначению первого электронного устройства 110, по каналу 160 передачи по телу, идущему по телу пользователя 150, который прикасается к первому интерфейсу 116 связи через тело. Конкретнее, пользователь 150 может прикасаться к электроду 114 первого интерфейса 116 связи через тело. Идентификационные данные основываются на ID 112.

Второе электронное устройство 130 содержит дисплей 138, средство 140 приема ввода, второй интерфейс 134 связи через тело и контроллер 136. Дисплей 138 допускает отображение пользователю 150 интерфейса пользователя. Средство 140 приема ввода предназначено для приема пользовательского ввода от пользователя 150. Второй интерфейс 134 связи через тело содержит, например, электрод 132. Второй интерфейс 134 связи через тело конфигурируется для приема идентификационных данных по каналу 160 передачи по телу, идущему по телу пользователя 150, который прикасается одновременно к первому интерфейсу 116 связи через тело в первом электронном устройстве 110 и второму интерфейсу 134 связи через тело. Контроллер 136 конфигурируется для получения управляющего интерфейса пользователя, относящегося к первому электронному устройству, в ответ на прием идентификационных данных о первом электронном устройстве. Контроллер 136 также конфигурируется для представления полученного управляющего интерфейса пользователя на дисплее 138.

Система 100 использует передачу через тело, которая означает, что сквозь тело пользователя 150 образуется канал 160 передачи по телу, по которому могут передаваться данные между двумя интерфейсами 114, 134 связи через тело. Подробности таких методик можно найти в других документах, например патенте США 6211799 или патенте США 5914701. В зависимости от конкретной реализации интерфейсы 116, 134 связи через тело содержат электрод 114, 132, к которому пользователь 150 должен прикасаться. В другой реализации непосредственный электрический контакт с телом не является необходимым, и, например, емкостная связь используется в качестве средства для передачи информации по каналу 160 передачи по телу. Применительно к этому документу важно только то, что данные могут передаваться между первым электронным устройством 110 и вторым электронным устройством 130, когда пользователь прикасается к двум интерфейсам 116, 134 связи через тело у разных электронных устройств 110, 130, и что данные не передаются другим устройствам. Таким образом, канал 160 передачи по телу является избирательным: только если имеется касание с определенным электронным устройством, это устройство может передавать или принимать данные по каналу 160 передачи по телу.

В системе 100 из Фиг.1 работа изобретения содержит, например, следующие этапы: пользователь 160 прикасается одновременно к первому интерфейсу 116 связи через тело и второму интерфейсу 134 связи через тело; потом первый интерфейс 116 связи через тело передает идентификационные данные на основе ID 112 первого электронного устройства 110 по каналу 160 передачи по телу по направлению ко второму интерфейсу 134 связи через тело; второй интерфейс 134 связи через тело принимает идентификационные данные и перенаправляет идентификационные данные контроллеру 136; потом контроллер 136 использует идентификационные данные для выбора и/или получения управляющего интерфейса пользователя, который может использоваться пользователем 150 для управления первым электронным устройством 110; после этого полученный управляющий интерфейс пользователя предоставляется дисплею 138, который отображает полученный управляющий интерфейс пользователя.

Когда контроллер 136 выбирает и/или получает управляющий интерфейс пользователя, контроллер 136 может, например, получить управляющий интерфейс пользователя из внутреннего запоминающего устройства 142 второго электронного устройства 130. В других вариантах осуществления второе электронное устройство 130 может запросить у первого электронного устройства 110 по каналу 160 передачи по телу предоставление управляющего интерфейса пользователя, который потом передается первым электронным устройством 110 второму электронному устройству 110 по каналу 160 передачи по телу. Второе электронное устройство 130 также может запросить у первого электронного устройства 110 предоставление управляющего интерфейса пользователя по другим каналам связи помимо канала 160 передачи по телу.

В дополнительном варианте осуществления пользователь с помощью средства 140 приема ввода может предоставить управляющий входной сигнал в отношении отображенного управляющего интерфейса пользователя. Потом второе электронное устройство 130 передает первому электронному устройству 110 управляющие данные, которые основываются на принятом управляющем входном сигнале. Первое электронное устройство 110 принимает управляющие данные и использует управляющие данные для управления своей работой в соответствии с принятыми данными. Передача управляющих данных также может выполняться по каналу 160 передачи по телу, однако в других вариантах осуществления могут использоваться другие каналы связи между первым электронным устройством 110 и вторым электронным устройством 130. Второе электронное устройство 130 может формировать управляющие данные на основе информации, которая, например, доступна в управляющем интерфейсе пользователя. Либо управляющие данные могут формироваться на основе предопределенных стандартов. Например, когда управляющим интерфейсом пользователя является нечто вроде веб-страницы на основе HTML, веб-страница HTML может содержать информацию, которую нужно отправить первому электронному устройству, когда нажимают определенную кнопку.

Первое электронное устройство 110 может быть любым электронным устройством, которым можно управлять. Это включает в себя все устройства, которые не предоставляют пользователю интерфейс прямого управления. Например, первое электронное устройство 110 может быть светильником, который содержит регулятор света, а второе электронное устройство 130 может использоваться для управления силой излучаемого света. Например, первое электронное устройство 110 также может быть усилителем, который усиливает принимаемый звуковой сигнал и предоставляет усиленный сигнал в громкоговорители. В таком варианте осуществления второе электронное устройство может использоваться для управления интенсивностью звука. Например, первое электронное устройство также может быть электронным устройством, например дисплеем или телевизионным приемником, у которого есть свои кнопки управления или есть свой пульт дистанционного управления. Второе электронное устройство может использоваться в качестве универсального пульта дистанционного управления для этих устройств без необходимости заранее выбирать, каким первым электронным устройством собираются управлять.

Нужно отметить, что в предоставленном выше описании варианта осуществления из Фиг.1 описано, что первое электронное устройство 110 и второе электронное устройство 130 могут связываться по каналу 160 передачи по телу, когда пользователь 150 прикасается к соответствующим интерфейсам 116, 134 связи через тело. Однако передача через тело не ограничивается касанием интерфейса связи через тело - в определенных вариантах осуществления технологии связи через тело тело пользователя 150 должно находиться в непосредственной близости к соответствующим интерфейсам 116, 134 связи через тело, чтобы передавать и принимать данные по каналу 160 передачи по телу. Непосредственная близость означает, что тело находится в пределах максимального расстояния от соответствующих интерфейсов 116, 134 связи через тело. Максимальное расстояние может составлять 5 сантиметров, или, например, 2 сантиметра, или 1 сантиметр. Обнаружение, что пользователь прикасается к соответствующим интерфейсам 116, 134 связи через тело, или обнаружение, что пользователь находится в непосредственной близости к соответствующим интерфейсам 116, 134 связи через тело, может выполняться путем измерения резких изменений в определенных характеристиках электродов 114, 132, или путем измерения наличия тела пользователя 150 с помощью специального дополнительного элемента. Ниже в этом документе в местах, где описывается "касание электронного устройства" или "касание интерфейса связи через тело", также можно читать "тело пользователя находится в непосредственной близости к устройству связи через тело".

В вышеописанном варианте осуществления из Фиг. 1 и в нижеследующих вариантах осуществления второе электронное устройство 130 содержит дисплей 138. Однако нужно отметить, что изобретение не ограничивается вторым электронным устройством 130, которое содержит дисплей. Необходимо только, чтобы второе электронное устройство 130 допускало представление управляющего интерфейса пользователя. Представление нужно интерпретировать широко: у пользователя должна быть возможность воспринимать представленный управляющий интерфейс пользователя. Вместо или в дополнение к представлению разных вариантов управления на дисплее второе электронное устройство также может представлять разные варианты управления слышимым способом.

Фиг. 2a схематически показывает другой вариант осуществления системы 200. Система 200 содержит электронную фоторамку 210, которая содержит все элементы (не показаны) первого электронного устройства 110 из Фиг.1 и которая дополнительно содержит дисплей для пре
