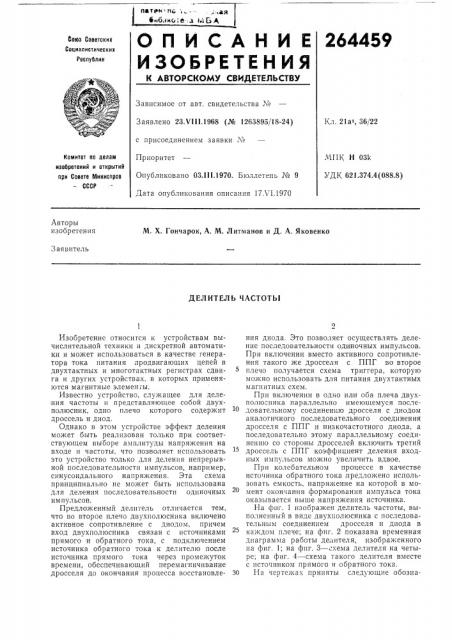

СПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21ат, 36/22

Заявлено 23.И!!.1968 (№ 1263895/18-24) с присоединением заявки №

Приоритет

Опубликовано 03.!!!.1970. Бюллетень № 9

Дата опубликования описания 17Л I.1970

МПК H 03k

УДК, 621.374.4 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. Х. Гончарок, А. М. Литманов и Д. А. Яковенко

Заявитель

ДЕЛИТЕЛЬ ЧАСТОТЫ

Изобретение относится к устройствам вычислительной техники и дискретной автоматики и может использоваться в качестве генератора тока питания продвигающих цепей в двухтактных и многотактных регистрах сдвига и других устройствах, в которых применяются магнитные элемен ы.

Известно устройство, служащее для деления частоты и представляющее собой двухполюсник, одно плечо которого содержит дроссель и диод.

Однако в этом устройстве эффект деления может быть реализован только при соответствующем выборе амплитуды напряжения на входе и частоты, что позволяет использовать это устройство только для деления непрерывной последовательности импульсов, например, синусоидального напряжения. Эта схема принципиально не может быть использована для деления последовательности одиночных импульсов.

Предложенный делитель отличается тем, что во второе плечо двухполюсника включено активное сопротивление с диодом, причем вход двухполюсника связан с источниками прямого и обратного тока, с подключением источника обратного тока к делителю после источника прямого тока через промежуток времени, обеспечивающий перемагничивание дросселя до окончания процесса восстановления диода. Это позволяет осуществлять деление последовательности одиночных импульсов.

При включении вместо активного сопротивления такого же дросселя с ППГ во второе плечо получается схема триггера, которую можно использовать для питания двухтактных магнитных схем.

При включении в одно или ооа плеча двухполюсника параллельно имеющемуся последовательному соединению дросселя с диодом аналогичного последовательного соединения дросселя с ППГ и низкочастотного диода, а последовательно этому параллельному соединению со стороны дросселей включить третий дроссель с ППГ коэффициент деления входных импульсов можно увеличить вдвое.

При колебательном процессе в качестве источника обратного тока, предложено использовать емкость, напряжение на которой в момент окончания формирования импульса тока оказывается выше напряжения источника.

На фпг. 1 изображен делитель частоты, выполненный в виде двухполюсника с последовательным соединением дросселя и диода в каждом плече; на фпг. 2 показана временная диаграмма работы делителя, изображенного на фиг. 1; на фпг. 3 — схема делителя на четыре; на фиг. 4 — схема такого делнтеля вместе с источником прямого и обратного тока.

30 На чертежах приняты следующие обозна264459 чения: 1 — 4 — дроссели, выполненные на сердечнике с ППГ; 5 — 8 — низкочастотные диоды; 9 — сопротивление шунта; 10 — входной трансформатор. Диод 11 и динистор 12 в сочетании с конденсатором 13 и сопротивлением

14 выполняют роль источников прямого и обратного тока.

Делитель, представленный на фиг. 1, работает следующим образом.

После прохождения импульса тока l„ooa

10 сердечника дросселей 1 и 2 оказываются в состоянии положительной намагниченности (ток проходил по сердечнику дросселя l) .

Длительность запирающего импульса такова, что ее достаточно, чтооы перевести сердечник

15 дросселя 1 в состояние отрицательной намагниченности, Тогда следующий импульс тока пойдет по сердечнику дросселя 2, а в сердечник дросселя 1 ответвится коэрцитивный ток (ток перемагничивания) . При этом диод б на20 сыщается неосновными носителями, а запирающее напряжение будет прило>кено к сердечнику дросселя 2 и переключит его в ".îñòîÿние отрицательной намагниченности. Следующий импульс тока проидет уже по

25 сердечнику дросселя 1 и т. д.

Осциллограммы для этого случая показаны на фиг. 2.

Если включить в любое плечо двухполюсника параллельно имеющемуся последовательному соединению дросселя с диодом аналогичное последовательное соединение дросселя на сердечнике с ППГ и диода, а последовательно этому параллельному соединению со стороны дросселей включить третий дроссель на сердечнике с ППГ, может быть получена схема делителя входных импульсов с удвоенным коэффициентом деления на четыре (фиг. 3).

Принципиальная схема такого делителя вместе с источниками прямого и обратного то- 40 ка показана на фиг. 4

Схема работает следующим образом.

При поступлении на вход 15 импульса тока на вторичной обмотке трансформатора

10 возникает напряженке, которое через диод 45

8 прикладывается к аноду динистора 12. Последний открывается, а конденсатор 13 начинает заряжаться.

Предположим, что сердечники дросселей 3 и 1 находятся в состоянии положительной намагниченности, а сердечники дросселей 4 и

2 — в отрицательной. В этом случае большая часть тока пройдет по сердечнику дросселя 3 и диоду б, а в сердечник дросселя 2 и диод 7 будет ответвляться коэрцитивный ток. К моменту окончания импульса тока напря>кение на конденсаторе 13 окажется выше напряжения питания из-за колебательного характера процесса формирования. Выполняющая роль источника обратного тока цепь разряда конденсатора 13 MG?KeT быть включена в виде обычного сопротивления 14. После окончания импульса тока запирающее напряжение через диод 11 прикладывается к нагрузке, переключая сердечники проводящей цепи в состояние отрицательной намагниченности. По аналогичному принципу могут быть построены делители на 8, 1б и т. д.

Пр едм ет изобретения

1. Делитель астоты, выполненный в виде двухполюсника, одно плечо которого содержит последовательно включенные дроссель и низкочастотный диод, отличающийся тем, что, с целью расширения функциональных возмо>кностей, дроссель выпо.IHeH на сердечнике с прямоугольной петлей гистерезиса, а во второе плечо двухполюсника последовательно включены дроссель с прямоугольной петлей гистерезиса и низкочастотный диод, причем вход двухполюсника связан с источником прямого и обратного тока.

2. Делитель по п. 1, отличающийся тем, что, с целью увеличения коэффициента деления, в плечи двухполюсника параллельно последовательной цепи из дросселя с диодом включены также последовательно соединенные дроссель с прямоугольной петлей гистерезиса и низкочастотный диод, и к точке соединения двух дросселей подключен третий дроссель на сердечнике с прямоугольной петлей гистерезиса.

° 264459

Фиг. 1

Щ 7

9 ма. 3 г — — — Б

Фиг. 4
