Реферат

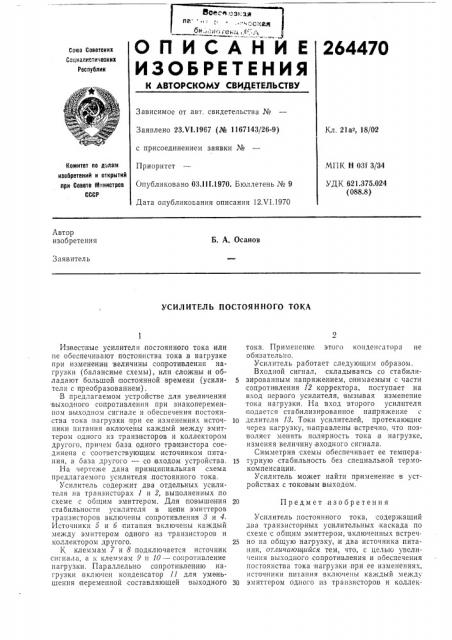

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

264470

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.VI.1967 (№ 1167143/26-9) с присоединением заявки №

Приоритет

Опубликовано 03.1!1.1970. Бюллетень № 9

Дата опубликования описания 12Л" 1.1970

Кл. 21аз, 18/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 03f 3/34

УДК 621.375.024 (088.8) Автор изобретения

Б. А. Осанов

Заявитель

УСИЛИТЕЛЬ ПОСТОЯННОГО ТОКА тока. Применение этого конденсатора не обязательно.

Усилитель работает следующим образом.

Входной сигнал, складываясь со стабилизированным напряжением, снимаемым с части сопротивления 12 корректора, поступает на вход первого усилителя, вызывая изменение тока нагрузки. На вход второго усилителя подается стабилизированное напряжение с делителя 13. Токи усилителей, протекающие через нагрузку, направлены встречно, что позволяет менять полярность тока,в нагрузке, изменяя величину входного сигнала.

Симметрия схемы обеспечивает ее температурную стабильность без специальной термокомпенсации, Усилитель может найти применение в устройствах с токовым выходом.

Усилитель постоянного тока, содержащий два транзисторных усилительных каскада по схеме с общим эмиттером, включенных встречно на общую нагрузку, и два источника питания, отличающийся тем, что, с целью увеличения выходного сопротивления и обеспечения постоянства тока нагрузки при ее изменениях, источники питания включены каждый между эмиттером одного пз транзисторов и коллекИзвестные усилители постоянного тока или пе обеспечивают постоянства тока в нагрузке при изменении величины сопротивления нагрузки (балансные схемы), или сложны и обладают большой постоянной времени (усили- 5 тели с преобразованием).

В предлагаемом устройстве для увеличения выходного сопротивления при знакопеременном выходном сигнале и обеспечения постоянства тока нагрузки при ее изменениях источ- 10 ники питания включены каждый между эмиттером одного из транзисторов и коллектором другого, причем база одного тра нзистора соединена с соответствующим источником питания, а база другого — со входом устройства. 15

На чертеже дана принципиальная схема предлагаемого усилителя .постоянного тока.

Усилитель содержит два отдельных усилителя на транзисторах 1 и 2, выполненных по схеме с общим эмиттером. Для повышения 20 стабильности усилителя в цепи эмиттеров транзисторов включены сопротивления 3 и 4.

Источники б и б питания включены каждый между эмиттером одного из транзисторов и коллектором другого. 25

К клеммам 7 и 8 подключается источник сигнала, а к клеммам 9 и 10 — сопротивление нагрузки. Параллельно сопротивлению нагрузки включен конденсатор 11 для уменьшения переменной составляющей выходного 30

Предмет изобретения

264470

Составитель Н. Парасеичикова

Техред T. П. Курилко Корректор Н. С. Сударенкова

Редактор T. Иванова

Заказ 1507, Тираж 500 Подписное

ПНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 тором другого, причем база одного транзисто.ра соединена с соответствующим источником пита ния, а база другого — со входом устройства.
