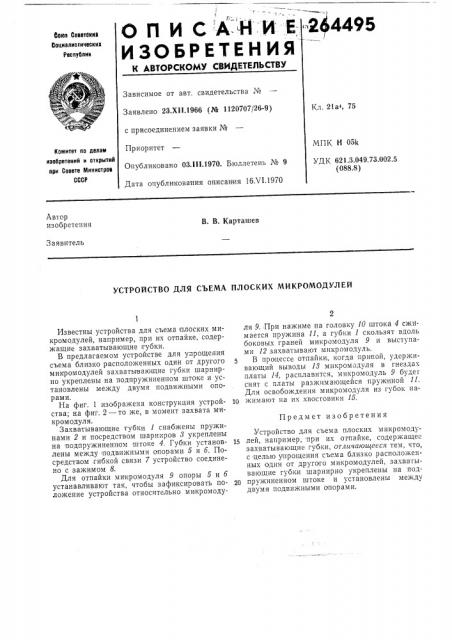

ОП И С

ИЗОБРЕТЕНИЯ

A Н И Е., 2 4495

Союз Советски»

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 23.Х11,1966 (№ 1120707/26-9) с присоединением заявки №

Приоритет

Опубликовано 03.111.1970. Бюллетень № 9

Дата опубликования описания 16Х1.1970

Кл. 21 а, 75

МПК Н 05k

УДК 621.3.049.73.002.5 (088.8) Комитет ло делам изобретений и открытий

llpH Совете Министров

СССР

Автор изобретения

В. В. Карташев

Заявитель

УСТРОЙСТВО ДЛЯ СЪЕМА ПЛОСКИХ МИКРОМОДУЛЕЙ

Предмет изобретения

Известны устройства для съема плоских микромодулей, например, при их отпайке, содержащие захватывающие, губки.

В предлагаемом устройстве для упрощения съема близко расположенных один от другого микромодулей захватывающие губки шарнирно укреплены на подпружиненном штоке и установлены между двумя подвижными опорами.

На фиг. 1 изображена конструкция устройства; на фиг. 2 — то же, в момент захвата микромодуля.

Захватывающие губки 1 снабжены пружинами 2 и посредством шарниров 3 укреплены на подпружиненном штоке 4. Губки установлены между подвижными опорами 5 и б. Посредством гибкой связи 7 устройство соединено с зажимом 8.

Для отпайки микромодуля 9 опоры 5 и б устанавливают так, чтобы зафиксировать положение устройства относительно микромодуля 9. При нажиме на головку 10 штока 4 сжимается пружина 11, а губки 1 скользят вдоль боковых граней микромодуля 9 и выступами 12 захватывают микромодуль.

В процессе отпайки, когда припой, удерживающий выводы 18 микромьздуля в гнездах платы 14, расплавится, микромодуль 9 будег снят с платы разжимающейся пружиной 11.

Для освобождения микромодуля из губок на1О жимают на их хвостовики 15.

Устройство для съема плоских микромодулей, например, при их отпайке, содержащее захватывающие губки, отличающееся тем, что, с целью упрощения съема близко расположенных один от другого микромодулей, захватывающие губки шарнирно укреплены на под. пружиненном штоке и установлены между двумя подвижными опорами.

264495

Ф9иа 3

Фси. 2
