Способ управления преобразователем частоты ^^--стещ с непосредственной связью'
Патент 264532
Классы МПК
Способ управления преобразователем частоты ^^--стещ с непосредственной связью'
Иллюстрации
Реферат

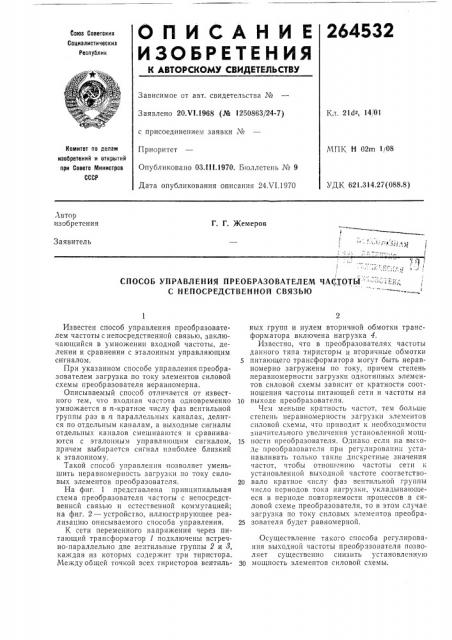

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
264532
Союз Советских
Социзлистических
Республик
Зависимое от авт. свидетельства №
Заявлено 20.Ч!.1968 (№ 1250863/24-7) с присоединением заявки №
Приоритет
Опубликовано 03.!!!.1970. Бюллетень № 9
Дата опубликования описания 24Х1,1970
Кл. 21d-, 14/01
МПК Н 02гп 1/08
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.314.27(088.8) Автор изобретения
Г. Г. Жемеров
Заявитель
;. т!
СПОСОБ УПРАВЛЕНИЯ ПРЕОБРАЗОВАТЕЛЕМ ЧАСт,ОТЫ "-: ЕК. .
С НЕПОСРЕДСТВЕННОЙ СВЯЗЬЮ
Известен способ управления преобразователем частоты с непосредственной связью, заключающийся в умножении входной частоты, делении и сравнении с эталонным управляющим сигналом.
При указанном способе управления преобразователем загрузка по току элементов силовой схемы преобразователя неравномерна.
Описываемый способ отличается от известного тем, что вхочная частота одновременно умножается в и-кратное числу фаз вентильной группы раз в и параллельных каналах, делится по отдельным каналам, а выходные сигналы отдельных каналов смешиваются и сравниваются с эталонным управляющим сигналом, причем выбирается сигнал наиболее близкий к эталонному.
Такой способ управления позволяет уменьшить неравномерность загрузки по току силовых элементов преобразователя.
На фиг. 1 представлена принципиальная схема преобразователя частогы с непосредственной связью и естественной коммутацией; на фиг. 2 — устройство, иллюстрирующее реализацию описываемого способа управления.
К сети переменного напряжения через питающий трансформатор 1 подключены встречно-параллельно две вентильные группы 2 и 3, каждая из которых содержит три тиристора.
Между общей точкой всех тиристоров вентильных групп и нулем вторичной обмотки трансформатора включена нагрузка 4.
Известно, что в преобразователях частоты данного типа тиристоры и вторичные обмотки питающего трансформатора могут быть неравномерно загружены по току, причем степень неравномерности загрузки одчотипных элементов силовой схемы зависит от кратности соотношения частоты питающей сети и частоты на то выходе преобразователя.
Чем меньше кратность частот, тем больше степень неравномерности загрузки элементов силовой схемы, что приводит к необходимости значительного увеличения установленной мощ15 ности преобразователя. Однако если на выходе преобразователя при регулировании устанавливать только такие дискретные значения частот, чтобы отношению частоты сети к установленной выходной частоте соответство20 вало кратное шолу фаз вентильной группы число периодов тока нагрузки, укладывающееся в периоде повторяемости процессов в силовой схеме преобразователя, то в этом случае загрузка по току силовых элементов преобра25 зователя будет равномерной, Осуществление тако" о способа регулирования выходной частоты преобразователя позволяет существенно снизить установленную
30 мощность элементов силовой схемы.
Предмет изобретения
Аг 1
Составитель М. Юхнин
Редактор Э, Рубан Техред А. А, Камышникова Корректор А. И. Зимина
Заказ 1524/13 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР
Мссква Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Необходимо подчеркнуть, что равномерная загрузка однотипных элементов силовой схемы будет при указанных условиях иметь место только в том случае, если точно выдерживается требуемое отношение частоты сети к частоте на выходе преобразователя. Поэтому устройство, реализующее предлагаемый способ, должно обеспечивать точное поддержание требуемого отношения частот.
В схеме задающего генератора, представлен- 10 ной на фиг. 2, на выходе генератора управляющего сигнала U устанав,тивают частоты, соответствующие равномерному распределению токовых нагрузок между элементами силовой схемы. На вход умножителей частоты 15
5 — 7 с коэффициентами умножения т, 2m, 8m соответственно поступает частота питающей сети fp (и — число фаз вентильной группы).
Число умножителей, которое в рассматриваемом случае равно трем, выбирают в зависи- 20 мости от требуемого диапазона частот и допустимого скачка регулирования выходной частоты.
На выходе умножителей частоты имеем частоты mfp, 2т1в, 8mfp. Сигналы с выходов 25 умножителей поступают на входы делителей частоты 8 — 10, делящих частоту в q раз, где
q = 1, 2, 3, и т. д.
Выход делителей подключаегся ко входу коммутатора 11, на выходе которого в зависимости от состояния коммутатора (величины сигнала U ) имеем один из подаваемых на его вход сигналов.
Далее управление преобразователем частоты может осуществляться подключением выхода коммутатора ко входу любого известного устройства управления преобразователем частоты.
Способ управления преобразователем частоты с непосредственной связью, заключающийся в умножении входной частоты, делении и сравнении с эталонным управляющим сигналом, огличпюшийсл тем, что, с целью уменьшения неравномерности загрузки по току элементов силовой схемы преобразователя, входная частота одновременно умножается B u-кратное числу фаз вентильной группы раз вп параллельных каналах, делится по отдельным каналам, а выходные сигналы отдельных каналов смешиваются и сравниваются с эталонным управляющим сигналом, причем выбирается сигнал наиболее близкий к эталонному.
