Способ и оборудование обслуживания связи для управления установлением сеанса связи в сети передачи мультимедиа

Способ и оборудование обслуживания связи для управления установлением сеанса связи в сети передачи мультимедиа

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение, в целом, относится к передаче сообщений мультимедиа по интернет-протоколу, IP, и, более конкретно, к управлению установлением сеанса связи множества устройств передачи мультимедиа, зарегистрированных в сети передачи сообщений мультимедиа одним пользователем.

Предшествующий уровень техники

Пользователи могут пользоваться множеством устройств передачи сообщений мультимедиа, чтобы удовлетворять свои потребности связи. Входящий вызов или сеанс связи, или другой вид связи, который предназначен для пользователя, может предлагаться одному или более устройствам связи, или, в целом называемых пользовательским оборудованием, UE, доступным этому пользователю. Однако вызов или сеанс связи обычно принимается в одном устройстве.

Примерами таких устройств передачи сообщений мультимедиа являются мобильный телефон или смартфон, планшетный персональный компьютер, РС, и компактный портативный РС или настольный РС. Каждое такое устройство может использоваться для связи в широком смысле слова, однако на практике способ связи различается согласно устройству. Мобильный телефон обычно используется для речевых вызовов, обмена сообщениями и чата. Компактный портативный РС или настольный РС обычно используется для чата и видео вызовов, но, менее вероятно, для речевых вызовов, в частности, когда пользователь не находится за его (ее) рабочим столом/столом, и т.д. Планшетный РС может использоваться для чата, видео вызовов и речевых вызовов. Однако на практике люди скорее предпочитают использовать свой мобильный телефон для речевых вызовов.

Родственной разработкой является то, что люди могут быть «доступными» в совместно используемом устройстве, таком как экран телевизора, TV. При просмотре TV входящий вызов может представляться, например, в углу экрана TV. Экран TV является в этом случае «совместно используемой» средой. Всякий раз, когда вызываемый человек является доступным, он (она) может быть не в состоянии или может не желать отвечать на вызов в TV. То есть, по меньшей мере, не в то время как другие люди тоже смотрят TV. Вызов «предоставляется» на экране TV, но вызываемый человек предпочтет отвечать на вызов, например, в его/ее мобильном телефоне.

То есть, в то время как человек может быть «доступным» в множестве устройств, т.е., мобильном телефоне, компактном портативном РС, планшете, на экране TV, устройстве типа очков, таком как Google Glass™, и т.д., человек может только отвечать на входящий вызов или сеанс связи, или принимать его в одном или в подмножестве устройств связи, которыми он/она пользовался.

Набор устройств, в которых человек может отвечать на входящий вызов или другой сеанс связи, может зависеть от обстоятельств, во время которых устанавливается вызов. Например, обычно на входящий вызов можно отвечать в клиенте РС или в мобильном телефоне. Однако, находясь на совещании, на вызов разрешается отвечать только в мобильном телефоне, поскольку человек временно выходит из комнаты совещания. Однако оповещение о вызове или сеансе связи для пользователя на совещании может быть, например, как в мобильном телефоне пользователя, компактном портативном РС, планшете, так и на центральном экране презентации или дисплее в комнате совещания.

Таким образом, сценарии, которые будут применяться, являются такими, что на вызов при некоторых обстоятельствах можно отвечать только в конкретном устройстве связи, таком как специализированный мобильный телефон, устройство, устанавливаемое на голове, или другом устройстве связи, функционально ассоциированном с конкретным пользователем или абонентом.

Соответственно, при вышеупомянутом увеличении числа устройств связи, которые человек может фактически иметь или может использовать, многообразие устройств связи, доступных пользователю, например, в некоторый момент времени и/или в некотором местоположении, становится все более разнородным и сложным. Кроме того, эти разные устройства будут иметь определенно разные технические возможности. Например, программно управляемый телефон протокола инициирования сеанса, SIP, установленный в РС для работы в сети связи подсистемы мультимедиа, IMS, интернет протокола, IP, может иметь другие технические возможности, чем мобильный телефон или смартфон.

Некоторые устройства связи могут принимать входящий вызов и оповещать пользователя устройства, но на вызов нельзя отвечать в этом устройстве. Примером является обычное осуществление «уведомления о входящем вызове» на экране TV.

Однако из вышеупомянутого будет понятно, что некоторые устройства действительно имеют собственные технические возможности, чтобы отвечать на входящий вызов/сеанс связи, но обстоятельства могут запрещать отвечать на вызов/сеанс связи в таком устройстве.

Когда на вызов или сеанс связи нельзя отвечать в конкретном устройстве, которое действительно имеет технические возможности, чтобы отвечать на вызов, при условии, что все условия для устройства и пользователя для ответа на вызов удовлетворяются, тогда практическим решением является не предлагать вызов в это устройство. Однако не предложение вызова или сеанса связи может представлять собой проблему, как для вызывающего, так и вызываемого абонента или пользователя, например, в частности в случае экстренных или иначе важных вызовов.

Предложение вызова устройству, помимо разрешения приемнику этого вызова отвечать на вызов или сеанс связи, может включать в себя оповещение или уведомление пользователя о том, что, например, вызов поступает, и/или включение в локальный файл регистрации устройства. Это «оповещение» или «уведомление» может содержать информацию, такую как идентификация вызывающей стороны, например, имя и/или номер вызывающей стороны, экстренность вызова, такую как «низкая», «обычная», «срочная», информацию о вызове, такую как «тема», например, «приглашение на совещание», «бизнес», «личная», и т.д.

Сущность изобретения

Задачей является предоставить способ и сервер обслуживания связи, и узел сети для управления установлением сеанса связи в сети передачи IP мультимедиа с множеством устройств связи, зарегистрированных в сети с одним и тем же абонентом, для поддержки общего решения связи абонента, содержащего широкое множество устройств связи разных типов или классов.

Другой задачей является предоставить способ и пользовательское оборудование, выполненные для работы при таком общем решении для абонентской связи.

В первом аспекте предоставлен способ управления установлением сеанса связи в сети передачи сообщений, основанной на мультимедиа по интернет-протоколу, IP, с, по меньшей мере, одним мультимедийным пользовательским оборудованием, UE, из множества мультимедийных UE,зарегистрированных, т.е. функционально и/или оперативно ассоциированных в сети передачи сообщений с одним и тем же абонентом. В ответ на прием, сервером обслуживания связи для сети, запроса установления сеанса связи, по меньшей мере, с одним UE из множества UE сервер обслуживания связи предоставляет адаптированный запрос установления сеанса связи. Причем адаптированный запрос основан на ответе, включающем в себя промежуточный и окончательный ответ, разрешенные UE из множества UE в ответ на запрос установления сеанса связи. Для фактического установления сеанса связи сервер обслуживания связи направляет адаптированный запрос в сети передачи сообщений в соответственное UE из множества UE, зарегистрированных с одним и тем же абонентом.

Предоставление адаптированного запроса на основе информации о том, что, какой промежуточный ответ или ответы и какой окончательный ответ или ответы одного или более UE из множества UE, которые являются доступными для вызываемого абонента, можно фактически предоставлять или разрешается предоставлять в ответ на запрос установления сеанса связи с вызывающим абонентом, открывает путь для интеграции общего решения для связи абонента. То есть, не только для тех устройств связи, которые точно ассоциируются с этим абонентом, или которые являются персональными для этого абонента, таких как мобильный телефон, но также для устройств, которые не строго ассоциируются с этим абонентом, или которые не являются персональными для этого абонента, но которые являются совместно используемыми, например, группой лиц, таких как, например, экран TV или экран конференции.

То, разрешает ли адаптированный запрос ответ, включая промежуточный или окончательный ответ, посредством UE из множества UE, чтобы устанавливать сеанс связи, т.е., то, можно ли отвечать на сеанс связи или вызов посредством мобильного телефона или (также) на экране TV, или в любом другом устройстве связи, доступном для вызываемого абонента, зависит от информации о том, какое UE из множества UE, которые являются доступными для вызываемого абонента, может фактически устанавливать сеанс связи, что, например, может зависеть от конкретного момента времени.

Адаптированный запрос может быть направлен, сервером обслуживания связи, в выбранное одно (несколько) из множества UE. Однако сервер обслуживания связи может также направлять адаптированный запрос в каждое UE из множества UE, причем адаптированный запрос может быть индивидуальным, т.е., приспособленным к конкретному UE. Настоящее решение обеспечивает то, что запрос установления сеанса связи, принятый сервером обслуживания связи, направляется непосредственно, без адаптации, в одно или более UE, которые могут устанавливать сеанс связи, в то же время адаптированный запрос направляется в другое UE или в другую группу UE из множества UE.

Адаптированный запрос может основываться на функциональных возможностях связи, посредством которых UE регистрируется в сети передачи сообщений, и/или на коммуникационной информации, касающейся вызываемого абонента. Эта коммуникационная информация должна пониматься как включающая в себя информацию, касающуюся одного или более из географического местоположения абонента, расписания совещаний и/или повестки дня абонента, доступности абонента в конкретный момент времени и т.д.

Экран конференции может регистрироваться как устройство связи, доступное для абонента, посредством абонента, находящегося на видеоконференции, с использованием этого конкретного экрана конференции, например, на конкретную дату и конкретное время. То, является ли конкретный экран конференции применимым, чтобы быть зарегистрированным как UE, доступное для вызываемого абонента, может автоматически определяться из расписания совещания, включающего в себя этого абонента, местоположение совещания и устройств связи, доступных в этом конкретном местоположении, например. В области деловой связи, ВС, такая информация является доступной, например, в решении для инструмента реализации деловой связи, ВСЕ, компании Ericsson или извлекаемой из этого решения. Однако коммуникационная информация, касающаяся абонента, может также предоставляться ручным способом и делаться доступной для сервера обслуживания связи. Регистрация конкретного UE с абонентом в сети может выполняться ручным способом, а также автоматически, например, на основе вышеупомянутой коммуникационной информации, касающейся вызываемого абонента, или информации ВС.

В частности, адаптированный запрос накладывает ограничение на ответ или на допустимый ответ (ответы) посредством UE на запрос установления вызова или сеанса связи. То есть, например, конкретное UE, такое как экран конференции, оповещает о входящем сеансе или вызове и/или регистрирует входящий сеанс или вызов для вызываемого абонента, но ответ этого UE на запрос установления вызова ограничивается тем, что UE не может отвечать на вызов для этого абонента. Ответ на вызов может ограничиваться, например, мобильным телефоном абонента. Ограничение может предоставляться в инструкции или указании, включенном в адаптированный запрос.

В другом примере адаптированный запрос структурируется в соответствии с функциональными возможностями связи конкретного UE. Если вызываемый абонент находится, например, в автомобиле, оснащенном устройством связи «свободные руки», а входящий вызов обеспечивает оповещение, как в устройство «свободные руки», так и в мобильный телефон абонента, последний будет запрещен, т.е., ограничен, посредством адаптированного запроса, чтобы отвечать для фактического установления вызова.

Предотвращение переадресации вызова посредством UE в альтернативное место назначения является другим типом ограничения в ответе, которое должно накладываться на UE посредством адаптированного запроса установления вызова, в ответ на запрос установления сеанса связи.

Настоящий представленный способ обеспечивает технические возможности для управления установлением связи с пользователем, который имеет разнородное множество устройств связи. Особенно, представленный способ обеспечивает управление для определения того, в каком устройстве (устройствах) пользователь может принимать входящий сеанс связи.

Сеть подсистемы мультимедиа интернет-протокола, IP, IMS, являющаяся де факто стандартной интегрированной средой для передачи сообщений мультимедиа, должна стать все более способной обслуживать это все более сложное многообразие устройств связи.

Настоящая сеть IMS является все более гибкой, чтобы определять то, в какое одно или более из множества устройств человека будет предлагаться входящий сеанс связи. Заголовки протокола инициирования сеанса, SIP, такие как «принять контакт» и «отклонить контакт», а также идентификатор службы связи IMS, ICSI, и идентификатор ссылки на приложение, IARI, используются для этой цели.

В примере, в котором сеть передачи сообщений является сетью мультимедиа через IP, основанной на IMS, предоставление адаптированного запроса содержит включение назначенного заголовка SIP, по меньшей мере, в один из запроса приглашения SIP и запроса сообщения SIP, направляемых в UE сервером приложений, AS, протокола инициирования сеанса, SIP, работающего в качестве сервера обслуживания связи в сети.

В примере AS SIP выполнен с возможностью составления и генерации назначенного заголовка SIP из информации, которую UE из множества UE, зарегистрированных для одного и того же абонента, может предоставлять в ответ для установление сеанса связи. Эта информация может быть непосредственно доступной в AS SIP или извлекаемой посредством AS SIP. Однако назначенный заголовок SIP для UE может также извлекаться посредством AS SIP из специализированного или назначенного сервера, например, сервера с возможностью деловой связи, BS, примером которого является упомянутое ранее решение инструмента реализации деловой связи, ВСЕ, компании Ericsson.

Чтобы гарантировать надлежащее установление сеанса, AS SIP обычно предоставляет любой из запроса приглашения SIP и запроса сообщения SIP, содержащих назначенный заголовок SIP, только если агент пользователя, UA, SIP, UE поддерживает назначенный заголовок SIP.

Назначенный заголовок SIP, включаемый в адаптированный запрос установления сеанса связи, обычно содержит инструкцию или указание, накладывающее ограничение на ответ посредством UE.

Назначенный заголовок SIP, накладывающий ограничение на ответ посредством UE, причем этот назначенный заголовок SIP, также называется заголовком «запрещение ответа», определяет, например, какой ответ или ответы, включающие в себя промежуточный ответ или промежуточные ответы и окончательный ответ или окончательные ответы, не могут возвращаться агентом пользователя UA, SIP, UE. Ответы указываются кодом статуса в соответствии со стандартом RFC 3261 Рабочей группы по инженерным проблемам интернета, IETF, в соответствии со следующим:

100-199 Промежуточный ответ

200-299 Окончательный ответ, успешное установление сеанса

300-399 Окончательный ответ, перенаправление вызова

400-499 Окончательный ответ, неуспешный, абонент UA не может принять сеанс

500-599 Окончательный ответ, неуспешный, системный сбой

600-699 Окончательный ответ, неуспешный, абонент недоступен в любом UE.

Во втором аспекте предоставлен способ управления установлением сеанса связи в UE мультимедиа, выполненном для работы в сети передачи сообщений, основанной на мультимедиа через IP. Способ, который выполняется и управляется процессором или устройством обработки UE, имеющим память, содержащую инструкции, выполняемые процессором, содержит этапы:

- приема запроса установления сеанса связи, причем запрос включает в себя инструкцию или указание, основанное на ответе, включающем в себя промежуточный и окончательный ответ, разрешенные UE в ответ на запрос,

- обработки инструкции или указания, включенного в запрос установления сеанса связи, и

- передачи ответа в соответствии с обработанной инструкцией или указанием, включенным в запрос.

В примере этап приема содержит прием запроса, включающего в себя инструкцию или указание, накладывающее ограничение на ответ посредством UE, и этап обработки содержит предоставление допустимого ответа в соответствии с наложенным ограничением.

В частности, в UE, содержащем UA SIP, выполненном для работы в сети передачи сообщений мультимедиа через IP, основанной на IMS, этап приема запроса установления сеанса связи содержит прием назначенного заголовка SIP, по меньшей мере, в одном из запроса приглашения SIP и запроса сообщения SIP, причем назначенный заголовок SIP содержит ограничение, наложенное на ответ, включающий в себя промежуточный и окончательный ответ, возвращаемый посредством UA SIP UE, и этап обработки содержит обработку запроса, т.е., назначенного заголовка SIP.

В третьем аспекте предоставлен способ управления установлением сеанса связи в сети передачи сообщений, основанной на мультимедиа через IP, с, по меньшей мере, одним UE мультимедиа из множества UE мультимедиа, зарегистрированных в сети передачи сообщений с одним и тем же абонентом, причем способ включает в себя этапы:

- приема, сервером обслуживания связи сети, запроса установления сеанса связи, по меньшей мере, с одним UE из множества UE,

- предоставления, сервером обслуживания связи, в ответ на запрос установления сеанса связи, адаптированного запроса установления сеанса связи, причем адаптированный запрос основан на ответе, включающем в себя промежуточный и окончательный ответ, разрешенные UE из множества UE в ответ на запрос установления сеанса связи,

- направления, сервером обслуживания связи, адаптированного запроса в сети передачи сообщений в UE,

- приема, посредством UE, адаптированного запроса,

- обработки, посредством UE, адаптированного запроса и

- передачи, посредством UE, ответа в соответствии с адаптированным запросом установления сеанса связи.

В четвертом аспекте предоставлен сервер обслуживания связи для управления установлением сеанса связи в сети передачи сообщений, основанной на мультимедиа через IP, с, по меньшей мере, одним UE мультимедиа из множества UE мультимедиа, зарегистрированных в сети передачи сообщений с одним и тем же абонентом, причем сервер включает в себя:

- блок приема или модуль приема, выполненный для приема запроса установления сеанса связи, по меньшей мере, с одним UE из множества UE,

- блок адаптации или модуль адаптации, выполненный для предоставления, в ответ на запрос установления сеанса связи, адаптированного запроса установления сеанса связи, причем адаптированный запрос основан на ответе, включающем в себя промежуточный и окончательный ответ, разрешенные UE из множества UE в ответ на запрос установления сеанса связи,

- блок направления или модуль направления, выполненный для направления в сети передачи сообщений адаптированного запроса установления сеанса связи в соответственное UE из множества UE, зарегистрированных с одним и тем же абонентом.

То есть, блок адаптации выполнен для предоставления, после приема запроса, в ответ на запрос установления сеанса связи, адаптированного запроса установления сеанса связи, на основе того, какой промежуточный ответ (ответы) и, какой окончательный ответ (ответы) UE из множества UE может предоставлять в ответ на запрос установления сеанса связи.

В частности, в примере блок адаптации сервера обслуживания связи выполнен для предоставления адаптированного запроса на основе, по меньшей мере, одной из функциональных возможностей, с которыми UE регистрируется в сети передачи сообщений, и коммуникационной информации, касающейся абонента, как детализировано ниже.

В пятом аспекте узел сети для использования в сети передачи сообщений мультимедиа IMS включает в себя сервер обслуживания связи для работы в качестве AS SIP в сети, причем блок адаптации выполнен для предоставления адаптированного запроса, включающего в себя назначенный заголовок SIP, по меньшей мере, в одном из запроса приглашения SIP и запроса сообщения SIP, направляемых в UE, причем назначенный заголовок SIP содержит инструкцию или указание, накладывающее ограничение, включающее в себя промежуточный ответ и окончательный ответ, посредством UA SIP UE в ответ, по меньшей мере, на одно из запроса приглашения SIP и запроса сообщения SIP.

Чтобы увеличить эффективность, блок адаптации в примере выполнен для предоставления любого из запроса приглашения SIP и запроса сообщения SIP, содержащих назначенный заголовок SIP, только если UA SIP UE поддерживает назначенный заголовок SIP и указал упомянутую поддержку в AS SIP.

В частности, в среде деловой связи блок адаптации выполнен для извлечения инструкции или указания назначенного заголовка SIP для UE из назначенного сервера, такого как сервер с возможностью деловой связи, ВС.

Любые или все из операций, выполняемых блоком приема, блоком адаптации и блоком направления при применении представленного способа (способов), подходят для осуществления в процессоре или в устройстве обработки и в памяти сервера обслуживания связи, причем память содержит инструкции, выполняемые процессором или устройством обработки, чтобы управлять соответственными операциями и выполнять их.

В шестом аспекте предоставлено UE, выполненное для работы в сети передачи сообщений, основанной на мультимедиа через IP, причем UE содержит приемник или модуль приемника связи, передатчик или модуль передатчика и процессор или устройство или модуль обработки, имеющее память, содержащую инструкции, выполняемые процессором для управления установлением сеанса связи посредством:

- приема, приемником, запроса установления сеанса связи, причем запрос включает в себя инструкцию или указание, основанное на ответе, включающем в себя промежуточный и окончательный ответ, разрешенные UE в ответ на запрос,

- обработки, посредством процессора или устройства обработки, соответственной инструкции или указания, включенного в запрос установления сеанса связи, и

- передачи, передатчиком, ответа в соответствии с обработанной инструкцией или указанием, включенным в запрос.

В частности, для использования в сети передачи сообщений мультимедиа IMS UE включает в себя UA SIP, выполненный для:

- приема назначенного заголовка SIP, по меньшей мере, в одном из запроса приглашения SIP и запроса сообщения SIP, причем назначенный заголовок SIP включает в себя инструкцию или указание,

- обработки назначенного заголовка SIP и

- передачи ответа SIP в соответствии с инструкцией или указанием, включенным в назначенный заголовок SIP.

Для эффективной работы в сети IMS UA SIP UE в примере выполнен для регистрации, в сети того, что этот UA SIP поддерживает обработку назначенного заголовка SIP. Сервер обслуживания связи в сети, такой как AS SIP, получает преимущество из такой регистрации в том, что сеть может включать в себя, например, UE, которые не оборудованы для обслуживания назначенного заголовка SIP, из направления адаптированного запроса установления сеанса связи, т.е., соответственного заголовка SIP.

В шестом аспекте предоставлено, что любые или все из этапов, выполняемых вышеупомянутым сервером связи, узлом сети и UE для применения представленного способа (способов), являются доступными из не временного читаемого компьютером носителя памяти, содержащего инструкции, которые, когда выполнены, по меньшей мере, в одном процессоре сервера связи, узла сети и/или UE, заставляют, по меньшей мере, один процессор выполнять соответственные этапы. Примерами постоянных носителей являются флэш-накопитель, флэш-память, гибкие диски, жесткие диски и т.д.

В контексте настоящего описания и формулы изобретения модуль, устройство, оборудование или тому подобное могут осуществляться в компоненте аппаратного обеспечения и/или как компьютерная программа, содержащая инструкции программного обеспечения, выполняемые процессором.

Представленные вышеупомянутые и другие признаки и преимущества будут лучше понятны из следующего описания и прилагаемых чертежей, в частности, ссылающихся на сеть передачи сообщений IMS с сигнализацией SIP. На чертежах одинаковые ссылочные номера обозначают идентичные части или части, выполняющие идентичную или совместимую функцию или операцию.

Представленный способ (способы) ни в коей мере на ограничен сетью IMS и сигнализацией SIP, но может применяться в любой сети передачи сообщений IP, использующей протоколы управления сеансом для установки и прекращения сеансов связи или вызовов серверами при управлении обменом информации или сигнализации обмена информации.

Краткое описание чертежей

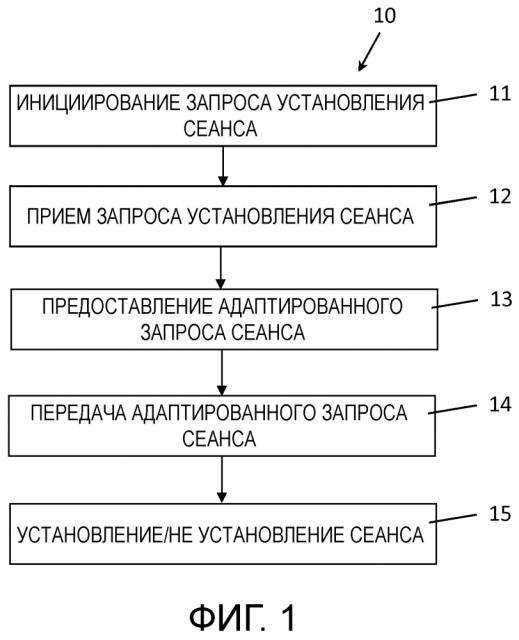

Фиг.1 - блок-схема последовательности этапов, иллюстрирующая вариант осуществления способа.

Фиг.2 - блок-схема, иллюстрирующая вариант осуществления сети подсистемы мультимедиа интернет-протокола, IP, IMS.

Фиг.3 и фиг.4 - сигнальные диаграммы, иллюстрирующие обмен сигналами в варианте осуществления сети IMS.

Фиг.5 - схема варианта осуществления развертывания в сети IMS.

Фиг.6 - блок-схема варианта осуществления сервера обслуживания связи.

Фиг.7 - блок-схема последовательности этапов, иллюстрирующая вариант осуществления способа.

Фиг.8 - блок-схема варианта осуществления пользовательского оборудования, UE.

Подробное описание вариантов осуществления

Фиг.1 - схематическая блок-схема 10 последовательности этапов, иллюстрирующая установление сеанса связи, также называемое установление вызова, в сети передачи сообщений, основанной на мультимедиа по интернет-протоколу, IP, с, по меньшей мере, одним пользовательским оборудованием, UE, мультимедиа из множества UE мультимедиа, зарегистрированных в сети передачи сообщений с одним и тем же абонентом, т.е., UE, функционально ассоциированных с одним и тем же абонентом.

Первый пользователь или первый абонент, также упоминаемый как вызывающая сторона, который желал бы наладить или установить сеанс связи со вторым пользователем или вторым абонентом, также упоминаемым как вызываема сторона, инициирует посредством его/ее UE в сети запрос установления этого сеанса, т.е. блок 11 «инициирование запроса установления сеанса». Этот запрос, помимо прочего, содержит, так или иначе, данные, которые идентифицируют идентификатор вызываемой стороны в сети или ссылаются на него.

Запрос вызывающей стороны принимается сервером обслуживания связи в сети передачи сообщений для дополнительной его обработки, т.е. блок 12 «прием запроса установления связи». Этот сервер обслуживания связи может образовывать, например, часть сервера из кластера серверов, действующих для установления сеанса в сети.

В ответ на принятый запрос сеанса сервер обслуживания связи предоставляет адаптированный или модифицированный, или иначе составленный запрос установления запрошенного сеанса связи на основе ответа или ответов, включающих в себя промежуточный ответ (ответы) и окончательный ответ (ответы), разрешенные UE из множества UE вызываемой стороны, идентифицированной в принятом запросе в ответ на запрос установления сеанса связи, т.е. блок «Предоставление адаптированного запроса сеанса».

Адаптированный запрос направляется сервером обслуживания связи в сети в соответственное UE или несколько UE, зарегистрированных с вызываемой стороной, т.е. блок 14 «Направление адаптированного запроса сеанса», и, в конце концов, дает в результате установление запрошенного сеанса 15 связи с соответственным UE или несколькими UE вызываемой стороны, при условии, что вызывающая сторона принимает сеанс, т.е. блок 15 «Установление/не установление сеанса».

Посредством адаптированного или модифицированного запроса установление сеанса связи эффективно управляется посредством решения, какому UE вызываемой стороны разрешается или позволяется предоставлять ответ для фактического установления запрошенного сеанса или вызова, т.е. ответ на вызов или сеанс связи.

В примере адаптированный запрос включает в себя инструкцию или указание, накладывающее ограничение на допустимый ответ (ответы) посредством UE на адаптированный запрос установления сеанса связи. Адаптированный запрос, т.е. ограничение, может основываться на функциональных возможностях связи, с которыми UE регистрируется в сети передачи сообщений, и/или на коммуникационной информации относительно вызываемого абонента. Эта коммуникационная информация должна пониматься как включающая в себя информацию, касающуюся одного или более из географического местоположения абонента, расписания совещания и/или повестки дня абонента, доступности абонента вызываемой стороны в конкретный момент времени и т.д. Функциональные возможности связи, с которыми UE регистрируется в сети передачи сообщений, и/или коммуникационная информация, связанная с вызываемым абонентом, могут извлекаться, например, из одной или множества баз данных и/или серверов, работающих в сети передачи сообщений, или соединяемых с ней, и доступных для абонентов для введения соответственной информации.

Для каждого UE, доступного или зарегистрированного с вызываемой стороной в сети передачи сообщений, сервер обслуживания связи может предоставлять и направлять отдельно для UE или для группы UE адаптированный запрос установления сеанса связи. То, направлять ли адаптированный запрос, может зависеть от того, разрешено ли так или иначе UE предоставлять ответ для установления сеанса связи.

Специалисты в данной области техники поймут, что конкретное содержание или инструкция, или указание адаптированного запроса зависит от конкретных протоколов установления сеанса или вызова в сети передачи сообщений.

Фиг.2 предоставляет визуализацию случая развертывания в сети 20 передачи сообщений подсистемы мультимедиа интернет-протокола (IP), IMS. Абонент регистрируется IMS с множеством UE, таких как, но без ограничения, мобильный телефон 22, планшетный персональный компьютер, РС, 21 и устройство 23 типа очков. Каждое UE 21, 22, 23 имеет технические возможности, чтобы отвечать на речевой вызов, т.е., вызов службы телефонии мультимедиа, MMTel.

Прокси-сервер 27, 28, 29 функции управления сеансом вызова, P-CSCF, является первым сервером в сети связи IMS с UE 21, 22, 23, соответственно. В изображенном варианте осуществления каждое UE 21, 22, 23 соединяется с конкретным сервером 27, 28, 29 P-CSCF посредством промежуточной сети 24, 25, 26 доступа IP, соответственно. Сети 24, 25, 26 доступа IP являются, например, сетями WiFi, обеспечивающими беспроводный доступ к соответственному P-CSCF 24, 25, 26. Специалисты в данной области техники поймут, что некоторые или все из сетей доступа могут интегрироваться или могут быть одной и той же сетью. P-CSCF 27, 28, 29 служит в качестве агента сигнализации между сетью 24, 25, 26 доступа и остальной сетью 20 IMS.

Сеть 20 IMS дополнительно содержит функцию обслуживания-управления сеансом вызова, S-CSCF, 30, которая является центральным сервером в плоскости 34, 35, 36, 38, 39, 40 управления или сигнализации сети 20 IMS и, помимо прочего, обслуживает сообщения и инициирование сеанса протокола инициирования сеанса, SIP, для установления сеанса связи с UE 21, 22, 23.

S-CSCF 30 соединяется с серверами приложений, AS, SIP, такими как AS 31 MMTel и AS 32 централизации и непрерывности обслуживания, SCC. Причем последний является ответственным за привязку речевых вызовов, основанных на сети CS, в сеть IMS, а также за выполнение передачи сети доступа между сетью с коммутацией пакетов и сетью с коммутацией каналов. В изображенном примере AS 31 MMTel устанавливает связь с сервером 33 с возможностью деловой связи, ВС, с использованием технологии 37 Parlay-X для управления вызовом.

Сервер 33 с возможностью ВС, помимо прочего, может предоставлять информацию, касающуюся одного или более из географического местоположения абонента, расписания совещаний и/или повестки дня абонента, типа совещания, т.е., секретного или открытого, числа участников, оборудования связи, доступного для абонента на основе абонента, находящегося в конкретном местоположении, такого как видеоэкран, используемый в видеоконференции, в которой абонент участвует в конкретное время дня, и т.д. Эта информация может извлекаться из данных, введенных, например, в сервер с возможностью ВС несколькими пользователями.

Рассматривая сценарий, в соответствии с которым устанавливается сеанс связи в сети 20 IMS с вызываемой стороной или вызываемым абонентом, с которым, в сети 20 IMS, множество UE 21, 22, 23 зарегистрированы для целей связи, и в которой AS 31 MMTel работает в качестве сервера обслуживания связи, обслуживающего установление сеанса связи с одним или множеством UE 21, 22, 23, зарегистрированных с вызываемой стороной. Кроме того, заявитель допускает, что установление сеанса связи может зависеть от услуг деловой связи, предоставляемых сервером 33 с возможностью ВС.

В этом сценарии AS 31 MMTel, в комбинации или нет с сервером 33 с возможностью ВС, т.е., согласно инструкции из сервера 33 с возможностью ВС, который определяет то, в какое UE из множества UE 21, 22, 23 будет установлен конкретный сеанс связи. Таким образом, AS 31 MMTel, если применим в комбинации с сервером 33 с возможностью ВС, определяет то, в каком одном или более из UE 21, 22, 23, в которые предлагается этот сеанс связи, можно ответить на сеанс связи. Эта информация может быть доступной в AS 31 MMTel или может быть извлекаемой посредством AS 31 MMTel, например, из другого сервера сети или базы данных сети и/или из сервера 33 с возможностью ВС.

Например, когда сеанс или вызов предлагается в UE 21 РС и в UE 22 мобильного телефона, AS 31 MMTel может указать, что сеанс может устанавливаться, т.е., на него можно отвечать только в UE 22 мобильного телефона. Другим примером является, что сеанс предлагается в UE 22 мобильного телефона и в UE 23 очков, но AS 31 MMTel указывает, что сеанс может устанавливаться только в UE 22 мобильного телефона. Однако в другом сценарии может быть случай, что сеанс или вызов предлагается в UE 22 мобильного телефона и UE 23 очков, и на него можно отвечать в любом из этих двух устройств.

Предоставляется техническая возможность для AS 31 MMTel, в комбинации с сервером 33 с возможностью ВС, чтобы предоставлять сеанс связи в устройство связи, но указывать, что на сеанс или вызов нельзя отвечать в этом устройстве, т.е., предоставлять ответ-ограничение в предложении.

В примере, способом, которым может реализовываться то, что соответствующему UE не дается возможность установления сеанса или ответа на вызов, при приеме приглашения сеанса связи в сети, является включение посредством AS SIP, работающего в качестве сервера обслуживания связи в сети, т.е., в допущенном сценарии AS 31 MMTel, назначенного заголовка SIP, по меньшей мере, в один из запроса приглашения SIP и запроса сообщения SIP, направляемых в соответственные UE 21, 22, 23.

Термин «назначенный заголовок SIP» относится к заголовку SIP, назначенному с целью управления установлением сеанса связи в соответствии с представленным способом (способами).

Пример назначенного заголовка SIP содержит ограничение на допустимый ответ (ответы) UE 21, 22, 23. По этим следует понимать ответ, который может возвращаться агентом пользователя, UA, SIP, соответственного UE 21, 22, 23, например, в запросе приглашения. Такой назначенный заголовок SIP, который, в предпочтительном варианте осуществления, называется заголовком «запрещение ответа», определяет, по меньшей мере, один их промежуточного ответа и окончательного ответа агентом пользователя, UA, соответственного UE 21, 22, 23.

Предусматривается, что такое ограничение является частью логики обслуживания сервером 33 с возможностью ВС, а не частью логики обслуживания в AS 31 MMTel. В таком случае логика обслуживания ВС в сервере 33 с возможностью ВС инициируется для сеанса абоненту. Технические возможности связи меж
