Способ получения пигмента «марганцовая зеленая»

Способ получения пигмента «марганцовая зеленая»

Иллюстрации

Показать все

Реферат



26457I

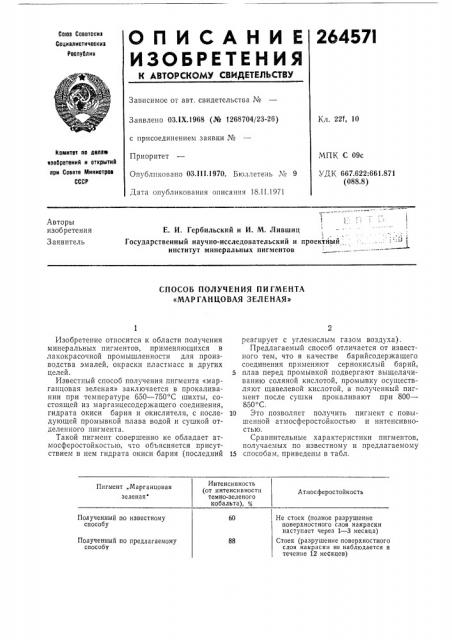

ОПИСАНИЕ

ИЗОЬЕИтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Саввтскиз

Социалистическиз

Республик

Зависимое от авт, свидетельства ¹

Кл. 22f, 10

Заявлено 03.1Х.1968 (№ 1268704/23-26) с присоединением заявки №

Приоритет

Опубликовано 03,111.1970. Бюллетень ¹ 9

Дата опубликования описания 18.11.1971

Комитет ло делам изобретений H открытиЯ ори Совете Министров

СССР

МПК С 09с

УДК 667.622:661,871 (088.8) Авторы изобретения

Заявитель

Е. И. Гербильский и И. М. Лившиц

Государственный научно-исследовательский и проектный, институт минеральных пигментов

СПОСОБ ПОЛУЧЕНИЯ ПИ ГМЕНТА

«МАРГАНЦОВАЯ ЗЕЛЕНАЯ» реагирует с углекислым газом воздуха), Предлагаемый способ отличается от известного тем, что в качестве барийсодержащего соединения применяют сернокислый барий, 5 плав перед промывкой подвергают выщелачиванию соляной кислотой, промывку осуществляют щавелевой кислотой, а полученный пигмент после сушки прокаливают при 800—

850 С.

10 Это позволяет получить пигмент с повышенной атмосферостойкостью и интенсивностью.

Сравнительные характеристики пигментов, получаемых по известному и предлагаемому

15 способам, приведены в табл.

Интенсивность (от интенсивности темно-зеленого кобальта), о

Пигмент Марганцовая зеленая"

Атмосферостой кость

Полученный по известному способу

Полученный по предлагаемому способу

Изобретение относится к области получения минеральных пигментов, применяющихся в лакокрасочной промышленности для производства эмалей, окраски пластмасс и других целей.

Известный способ получения пигмента «марганцовая зеленая» заключается в прокаливании при температуре 650 — 750 С шихты, состоящей из марганцесодержащего соединения, гидрата окиси бария и окислителя, с последующей промывкой плава водой и сушкой отделенного пигмента.

Такой пигмент совершенно не обладает атмосферостойкостью, что объясняется присутствием в нем гидрата окиси бария (последний

Не стоек (полное разрушение поверхностного слоя накраски наступает через 1 — 3 месяца)

Стоек (разрушение поверхностного слоя накраски не наблюдается в течение 12 месяцев) 264ое71

Составитель И. Е. Городецкая

Корректор Н. Л. Бронская

Редактор О. Кузнецова

Изд. № 185 Заказ 29511 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Пример. 2 г МпО2, 52 г Ва(МОз) и 31 г

Ва$04 смешивают и прокаливают при температуре, например 750 С, в течение 1 час. Полученный плав заливают 70 лл 18 /о-ной НС1, проводят выщелачивание в течение 1 час, после чего маточник сливают, а пасту полуфабриката заливают 100 ил 0,10/ -ного раствора щавелевой кислоты и повторяют промывку до отсутствия ионов хлора. Затем пасту полуфабриката отфильтровывают, сушат и вторично прокаливают при температуре

800 — 850 С в течение 1 час, Пигмент размалывают и просевают.

Предмет изобретения

Способ получения пигмента «марганцовая зеленая» путем прокаливания шихты, состоящей из марганецсодержащего соединения, окислителя и барийсодержащего соединения, промывки полученного плана и сушки отделенного пигмента, отличающийся тем, что, с целью придания пигменту повышенной атмосферостойкости, в качестве барийсодержащего соединения применяют сернокислый барий, план перед промывкой подвергаютвыщелачиванию соляной кислотой, промывку осуществляют щавелевой кислотой и полученный после сушки пигмент подвергают вторичному прокаливанию при температуре 800 — 850 С.
