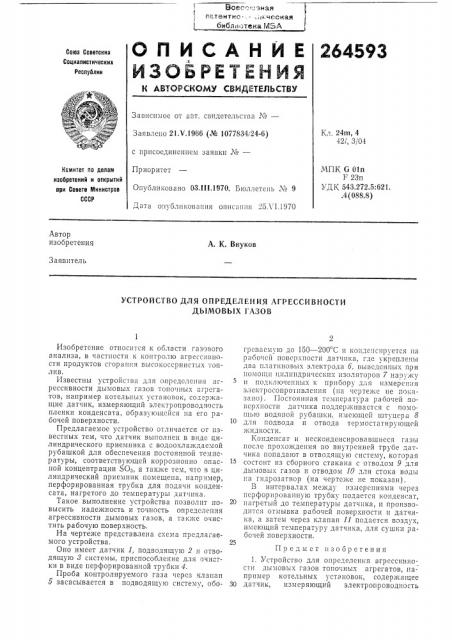

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Саюа Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства ¹â€”

Кл, 24m, 4

42/, 31 04

Заявлено 21.V.1966 (№ 1077834/24-6) с присоединением заявки №вЂ”

МПК С 01п

F 23п

УДК 543.272.5:621..4 (088.8) Приоритет

Опубликовано 03,ill.1970. Бюллетень № 9

Комитет по делаи изобретений и открытий ири Совете Министров

СССР

Дата опубликования описания 25Л 1.1970

Автор изобретения

А. К. Внуков

Заявитель

УСТРОЙСТВО ДЛЯ ОГ1РЕДЕЛЕНИЯ АГРЕССИВНОСТИ

ДЫМОВЫХ ГАЗОВ

Изобретение относится к области газового анализа, в частности к контролю агрессивности продуктов сгорания высокоссрнистых топлив.

Известны устройства для определения агрессивности дымовых газов топочных агрегатов, например котельных установок, содержащие датчик, измеряющий электропроводность пленки конденсата, образующейся на его рабочей поверхности.

Предлагаемое устройство отличается от известных тем, что датчик выполнен в виде цилиндрического приемника с водоохлаждаемой рубашкой для обеспечения постоянной температуры, соответствующей коррозионно опаснои концентрации SO>, а также тем, что в цилиндрический приемник помещена, например, перфорированная трубка для подачи конденсата, нагретого до температуры датчика.

Такое выполнение устройства позволит повысить надежность и точность определения агрессивности дымовых газов, а также очистить рабочую поверхность.

На чертеже представлена схема предлагаемого устройства.

Оно имеет датчик 1, подводящую 2 и отводящую 8 системы, приспособление для очистки в виде перфорированной труоки 4.

Проба контролируемого газа через клапан б засасывается в подводящую систему, обоI peDacui io go 150 п I

10 для подвода и отвода термостатирующей жидкости.

Конденсат и несконденсировавшиеся газы после прохождения по внутрснней трубе датчика попадают в отводящую систему, которая состоит из сборного стакана с отводом 9 для дымовых газов и отводом 10 для стока воды па гпдрозатвор (на чертеже е показан).

В HHTopi33 IBx между пзме1)епиями через псрфорироваппую трубку подается конденсат, нагретый до температуры датчика, и производится отмывка рабочей поверхности и датчи«а, а затем через клапан 11 подастся воздух, имеющий температуру датчика, для сушки рабочей поверхности.

Предмет пзооретения

1. Устройство для определения агрессивности дымовых газов топочных агрегатов, папример котельных установок, содержащее

30 датчик, измеряющий электропроводность

264593 азс

Юа.тфл

Составитель Е. Васютович

Редактор Э. Рубан

Техред А. А. Камышникова Корректор Н. С. Сударенкова

Заказ 1516/14 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СГГР

Москва, Ж-35, Рауьпская наб., д. 4!5

Типография, пр. Сапунова, 2 пленки конденсата, образующейся на его рабочей поверхности, отличающееся тем, что, с целью повышения надежности и точности, датчик выполнен в виде цилиндрического приемника с водоохлаждаемой рубашкой для обеспечения постоянной температуры, соответствующей коррозионно опасной концентрации 80з, 2. Устройство по п. 1, отличающееся тем, что, с целью очистки рабочей поверхности, в цилиндрическом приемнике помещена, например, перфорированная трубка для подачи конденсата, нагретого до температуры датчика.
