Мобильная буровая установка с телескопическими коробчатыми модулями подвышечного основания

Мобильная буровая установка с телескопическими коробчатыми модулями подвышечного основания

Иллюстрации

Показать все

Реферат

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

1. ОБЛАСТЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

Объектом настоящего изобретения в общем являются компоновки мобильной буровой установки и, в частности, подвышечное основание мобильной буровой установки с телескопическими коробчатыми модулями подвышечного основания, обеспечивающими сборку и установку в рабочее положение буровой установки.

2. ОПИСАНИЕ УРОВНЯ ТЕХНИКИ

Во многих наземных работах бурения на нефть и газ буровые установки доставляют на буровую площадку на месторождении, перевозя различные компоненты буровой установкой по дорогам и/или шоссе. Обычно различные компоненты буровой установки перевозят на буровую площадку на одной или нескольких комбинациях автомобильного тягача с полуприцепом, число которых может зависеть от габаритов, веса и сложности буровой установки. После доставки на буровую площадку компоненты собирают, и вышку буровой установки и саму установку поднимают в рабочее положение для выполнения операций бурения. После завершения операций бурения вышку и саму мобильную буровую установку опускают, разбирают, грузят обратно на автомобильные тягачи с полуприцепом, и перевозят на другую буровую площадку на месторождении для новых операций бурения. Соответственно, простота транспортировки, сборки и разборки, а также подъема и опускания различных компонентов буровой установки может являться существенным фактором для конструктивного исполнения буровой установки, а также рабочих возможностей буровой установки и экономической эффективности.

С развитием техники буровых установок габариты и вес мобильной буровой установки значительно увеличились для соответствия требованиям повышенной грузоподъемности при бурении, которая часто требуется для бурения более глубоких скважин, в частности в более старых пластах месторождения. Например, уже обычным является широкое применение мобильных буровых установок с мощностью 1500-2000 л.с., нагрузкой на крюке 1 миллион фунтов (454 тс) или больше. Кроме того, уже работают и более крупные, с мощностью 3000 л.с. мобильные буровые установки с нагрузкой на крюке и/или на роторе, превышающей 1,5 миллиона фунтов (681 тс).

Вместе с тем, с увеличением грузоподъемности, общих габаритов и веса мобильных буровых установок пропорционально увеличиваются габариты и вес многих различных компонентов буровой установки, что может во многих случаях по меньшей мере снижать показатели "мобильности" буровой установки. Например, обычная буровая лебедка для мобильной буровой установки мощностью 2000 л.с. может весить 80-100 тысяч фунтов (36-45 тс), или даже больше. Кроме того, индивидуальные секции вышки буровой установки могут иметь длину 30-40 футов (9-12 м) или больше и могут весить 20-80 тысяч фунтов (9-36 тс) каждая. Во многих случаях, такие крупногабаритные и тяжелые компоненты требуют применения специально подобранного крана для подъема и установки различных буровых компонентов во время сборки буровой установки. Соответственно, хотя каждый из различных крупногабаритных компонентов буровой установки может являться "транспортабельным" для перевозки по автодорогам и/или шоссе с одной буровой площадки месторождения на другую, общие соображения логистики по применению по меньшей мере некоторых мобильных буровых установок большой грузоподъемности, например, мощностью 1500 л.с. и больше, могут требовать учета возможностей кранов на данной буровой площадке перед началом операций строительства скважин для обеспечения начальной сборки буровой установки. Кроме того, кран может также требоваться по завершении операций бурения для разборки буровой установки для перевозки на другую буровую площадку месторождения. Понятно, что требование применения крана во время данных этапов сборки /разборки может значительно влиять на общую стоимость операций бурения, а также на затраты времени для выполнения работ.

В некоторых вариантах операции бурения на данной буровой площадке месторождения могут включать в себя бурение множества относительно близко разнесенных стволов скважин, которое называют "кустовым" бурением. В кустовом бурении расстояние между смежными стволами скважин может составлять до 20-30 футов (6-9 м), или даже меньше, и стволы часто располагают в двумерной сетке, где продольные и поперечные ряды стволов скважин располагаются вдоль линий, проходящих по существу параллельно оси х и оси у, соответственно. В таких вариантах применения для кустового бурения по завершении операций бурения одного ствола скважины требуется переместить буровую установку на смежную скважину, что может являться весьма дорогим и затратным по времени, когда требуется кран для разборки, подъема и перемещения различных компонентов буровой установки на место следующего ствола скважины перед началом операций бурения. Кроме того, даже когда буровая установка выполнена с возможностью перемещения в собранном виде и с поднятой вышкой от одного ствола скважины к другому стволу скважины на колесных полуприцепах или тележках, такие устройства перемещения обычно обеспечивают возможность перемещения по существу только вдоль одной оси, например, только вдоль оси х или только вдоль оси у. Соответственно, хотя может являться обоснованным перемещение на полуприцепе такой мобильной буровой установки в аксиальном направлении между близко разнесенными смежными скважинами, расположенными в одном продольном или поперечном ряду скважин, образующих сетку скважин на кустовой буровой площадке, в общем невозможно перемещение мобильной буровой установки одновременно поперечно и продольно, например, из продольного ряда в продольный ряд или из поперечного ряда в поперечный ряд при использовании обычных колесных полуприцепов или тележек.

Соответственно, существует необходимость разработки и реализации новых конструктивных решений и способов для проведения сборки современных мобильных буровых установок, имеющих более высокие рабочие характеристики, без применения крана для сборки и/или разборки буровой установки. Кроме того, также существует необходимость перемещения полностью собранных и с поднятой вышкой мобильных буровых установок между близко разнесенными смежными стволами скважин во время операций кустового бурения. Следующее изобретение дает конструктивное решение и способ применения мобильных буровых установок, которые устраняют или по меньшей мере ослабляют по меньшей мере некоторые из проблем, описанных выше.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Ниже упрощенно описана сущность настоящего изобретения для лучшего понимания некоторых аспектов, раскрытых в данном документе. Данный раздел не является исчерпывающим обзором изобретения и не идентифицирует ключевые или критические элементы объекта изобретения, раскрытого здесь. Целью раздела является представление некоторых концепций в упрощенной форме для предварения подробного описания изобретения, приведенного ниже.

В общем, объект изобретения, раскрытого в данном документе, относится к различным аспектам телескопического подвышечного основания мобильной буровой установки, которое может складываться для перевозки по шоссе и/или дорогам на буровую площадку месторождения, и которое можно телескопировать, т.е., поднимать или опускать, как требуется для проведения сборки мобильной буровой установки без использования традиционных автономных кранов. Кроме того, телескопическое подвышечное основание настоящего изобретения можно использовать в соединении с устройством установки вышки во время сборки буровой установки для проведения установки вышки буровой установки над буровым полом мобильной буровой установки, и надлежащего совмещения соединений вышки буровой установки с опорными башмаками вышки на телескопическом подвышечном основании без использования крана. Кроме того, средство подъема подвышечного основания и средство перемещения буровой установки можно использовать для проведения передвижения полностью собранной и с поднятой вышкой мобильной буровой установки между точками закладки смежных скважин во время операций кустового бурения, при этом исключая использование тяжелых подъемных кранов для разборки буровой установки перед перемещением буровой установки.

В одном являющемся примером варианте осуществления раскрыто телескопическое подвышечное основание буровой установки, включающее в себя первый и второй телескопические коробчатые модули подвышечного основания. Первый и второй телескопические коробчатые модули подвышечного основания каждый включает в себя, помимо всего прочего, нижнюю коробку подвышечного основания и верхнюю коробку подвышечного основания, выполненные с возможностью телескопического подъема и опускания относительно нижней коробки подвышечного основания. Кроме того, каждый телескопический коробчатый модуль подвышечного основания включает в себя подъемное средство для телескопического подъема и опускания верхней коробки подвышечного основания относительно нижней коробки подвышечного основания между сложенной конфигурацией для перевозки и поднятой конфигурацией для операций бурения, при этом каждый из первого и второго телескопических коробчатых модулей подвышечного основания выполнен с возможностью проведения перемещения телескопического подвышечного основания по меньшей мере в одном из поперечного направления и продольного направления над оборудованием устья скважины, установленным над точкой закладки скважины, когда верхние коробки подвышечного основания расположены в поднятой конфигурации.

Также в данном документе раскрыт иллюстративный способ, который включает в себя, помимо всего прочего, установку первого телескопического коробчатого модуля подвышечного основания смежно с и отнесенным в поперечном направлении от второго телескопического коробчатого модуля подвышечного основания, причем первый и второй телескопические коробчатые модули подвышечного основания каждый имеет верхнюю коробку подвышечного основания, нижнюю коробку подвышечного основания и подъемное средство для телескопического подъема и опускания соответственно первого и второго телескопических коробчатых модулей подвышечного основания. Раскрытый способ дополнительно включает в себя телескопический подъем разнесенных в поперечном направлении друг от друга первого и второго телескопических коробчатых модулей подвышечного основания в поднятую конфигурацию для операций бурения телескопическим подъемом средством подъема верхней коробки подвышечного основания относительно соответствующей нижней коробки подвышечного основания и выполнение операций бурения буровой установкой, содержащей первый и второй телескопические коробчатые модули подвышечного основания на первой точке закладки скважины, расположенной между разнесенными в поперечном направлении друг от друга первым и вторым телескопическими коробчатыми модулями подвышечного основания. Кроме того, раскрытый способ также включает в себя перемещение буровой установки с первой точки закладки скважины на вторую точку закладки скважины, когда первый и второй телескопические коробчатые модули подвышечного основания расположены в поднятой конфигурации и когда герметизирующее оборудование, установлено по меньшей мере на одной из первой и второй точек закладки скважины.

В другом иллюстративном варианте осуществления раскрыта система установки вышки буровой установки в рабочее положение, которая включает в себя, помимо всего прочего опорный башмак вышки, неподвижно прикрепленный к подвышечному основанию буровой установки, причем опорный башмак вышки имеет первое штифтовое соединение. Кроме того, система установки вышки буровой установки в рабочее положение включает в себя нижнюю секцию вышки буровой установки, причем нижняя секция вышки имеет второе штифтовое соединение, выполненное с возможностью шарнирного соединения с первым штифтовым соединением опорного башмака вышки. Кроме того, раскрытая система установки вышки в рабочее положение включает в себя устройство установки вышки, выполненное с возможностью шарнирной установки нижней секции вышки так, что второе штифтовое соединение нижней секции вышки устанавливается смежно с первым штифтовым соединением опорного башмака вышки.

В другом являющемся примером варианте осуществления настоящего изобретения предложен способ установки в рабочее положение вышки буровой установки, который включает в себя, помимо всего прочего, шарнирное соединение первого конца нижней опорной траверсы вышки с нижней секцией вышки буровой установки и шарнирный поворот нижней опорной траверсы вышки вокруг второго конца нижней опорной траверсы вышки для поворотной установки первого штифтового соединения нижней секции вышки смежно со вторым штифтовым соединением опорного башмака вышки. Раскрытый способ дополнительно включает в себя шарнирное соединение первого штифтового соединения нижней секции вышки со вторым штифтовым соединением опорного башмака вышки.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Изобретение можно лучше понять из следующего описания с прилагаемыми чертежами, на которых одинаковыми позициями указаны одинаковые элементы, и на которых показано следующее.

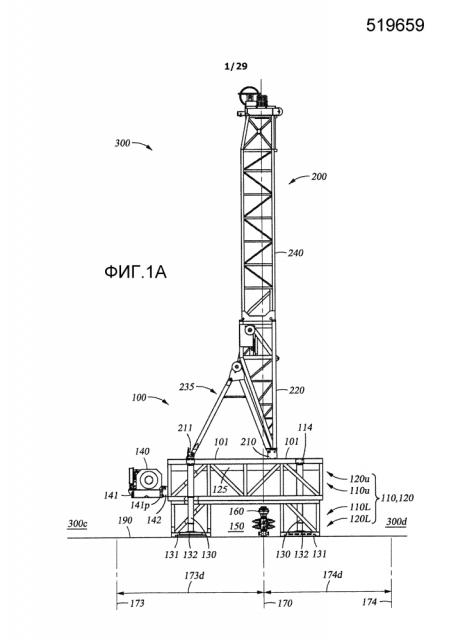

На Фиг. 1A и 1B показаны вид сбоку и с торца, соответственно, мобильной буровой установки с телескопическим подвышечным основанием согласно одному иллюстративному варианту осуществления настоящего изобретения.

На Фиг. 1C показан вид в плане иллюстративного телескопического подвышечного основания Фиг. 1A и 1B.

На Фиг. 2A-2C показаны вид с торца, вид сбоку и вид в плане, соответственно, одного иллюстративного варианта осуществления верхней коробки телескопического подвышечного основания, раскрытого в данном документе.

Фиг. 2D-2F показаны вид с торца, вид сбоку и вид в плане, соответственно, иллюстративной нижней коробки телескопического подвышечного основания согласно настоящему изобретению.

На Фиг. 2G и 2H показаны вид с торца и вид сбоку, соответственно, верхней и нижней коробок телескопического подвышечного основания Фиг. 2A-2D в собранной и сложенной конфигурации.

На Фиг. 2I и 2J показаны вид с торца и вид сбоку, соответственно, верхней и нижней коробок телескопического подвышечного основания Фиг. 2A-2D в собранной и поднятой конфигурации.

На Фиг. 3A-3C показаны виды сбоку начального этапа сборки иллюстративной мобильной буровой установки, раскрытой в данном документе, в которой блок в виде полуприцепа для перевозки автомобильным тягачом применяется для транспортировки и установки иллюстративного телескопического коробчатого модуля подвышечного основания при подготовке к дальнейшим этапам сборки буровой установки.

На Фиг. 4A показан вид сбоку одного варианта осуществления мобильной буровой установки, раскрытой в данном документе, на этапе сборки буровой установки, на котором центральная секция пола подвышечного основания устанавливается автомобильным тягачом с полуприцепом смежно с иллюстративными телескопическими коробчатыми модулями подвышечного основания настоящего изобретения.

На Фиг. 4B показан вид с торца центральной секции пола подвышечного основания и полуприцепа Фиг. 4A, установленными между иллюстративными телескопическими коробчатыми модулями подвышечного основания стороны поста бурильщика и противоположной стороны.

На Фиг. 4C показан вид с торца иллюстративного варианта осуществления Фиг. 4B на следующем этапе сборки буровой установки, на котором центральная секция пола подвышечного основания поднимается с полуприцепа при подъеме иллюстративных верхних телескопических коробок модулей подвышечного основания стороны поста бурильщика и противоположной стороны.

На Фиг. 5A показан вид сбоку иллюстративной мобильной буровой установки настоящего изобретения на более позднем этапе сборки буровой установки, на котором устройство установки вышки уже прикреплено к иллюстративному телескопическому подвышечному основанию, и нижняя секция вышки буровой установки уже шарнирно прикреплена к устройству установки вышки.

На Фиг. 5B показан являющийся примером вариант осуществления мобильной буровой установки Фиг. 5A на следующем этапе сборки буровой установки, где верхняя секция вышки буровой установки уже прикреплена к нижней секции вышки.

На Фиг. 5C-5H показаны различные этапы последовательности сборки иллюстративной мобильной буровой установки Фиг. 5B, где устройство установки вышки применяется для перемещения нижнего конца нижней секции вышки в положение смежное с опорными башмаками вышки на телескопическом подвышечном основании.

На Фиг. 5I показана мобильная буровая установка Фиг. 5B-5H на следующем иллюстративном этапе сборки буровой установки, где вышка буровой установки уже шарнирно прикреплена к опорным башмакам вышки, и устройство подъема вышки уже шарнирно прикреплено к вышке буровой установки.

На Фиг. 5J показана иллюстративная мобильная буровая установка Фиг. 5I на следующем этапе сборки буровой установки, где вышка буровой установки уже поднята с автомобильного тягача с полуприцепом и опирается на временную поддерживающую вышку опору.

На Фиг. 6A показан вид сбоку мобильной буровой установки одного иллюстративного варианта осуществления, раскрытого в данном документе, после подъема вышки буровой установки по существу в вертикальное положение.

На Фиг. 6B и 6C показаны вид сбоку и с торца, соответственно, мобильной буровой установки Фиг. 6A после подъема иллюстративным телескопическим подвышечным основанием настоящего изобретения мобильной буровой установки на рабочую высоту.

На Фиг. 7A и 7B показаны вид сбоку и с торца, соответственно, являющейся примером мобильной буровой установки настоящего изобретения, где устройства подъема иллюстративного подвышечного основания уже подняли мобильную буровую установку при подготовке к перемещению буровой установки на смежное место закладки скважины.

На Фиг. 7C-7H показаны с увеличением виды сбоку различных этапов последовательности, где являющаяся примером мобильная буровая установка Фиг. 7A перемещается на смежную точку закладки скважины.

Хотя объект изобретения, раскрытый в данном документе, может получать различные модификации и альтернативные формы, конкретные варианты его осуществления показаны в качестве примера на чертежах и описаны в деталях в данном документе. Понятно, вместе с тем, что описание в данном документе конкретных вариантов осуществления не ограничивает изобретение конкретными раскрытыми формами, но наоборот охватывает все модификации, эквиваленты и альтернативы, относящиеся к сущности и объему изобретения, определенные прилагаемой формулой изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ниже описаны различные иллюстративные варианты осуществления настоящего объекта изобретения. Для ясности не все признаки фактической реализации приведены в данном подробном описании. Конечно ясно, что при разработке любого такого варианта осуществления многочисленные продиктованные соображениями реализации решения следует выполнять для достижения конкретных целей разработчика, таких как согласование с системными и экономическими ограничениями, которые должны варьироваться в вариантах реализации. Кроме того, понятно, что такая разработка может являться сложной и затратной по времени, но представлять собой рутинное мероприятие для специалиста в данной области техники, применяющего на практике данное изобретение.

Настоящий объект изобретения должен быть описан со ссылкой на прилагаемые фигуры. Различные системы, конструкции и устройства схематично показаны на чертежах только для объяснения и не описывают настоящее изобретение с подробностями, которые известны специалисту в данной области техники. Тем не менее, прилагаемые чертежи включены в описание и объясняют иллюстративные примеры настоящего изобретения. Слова и фразы, используемые в данном документе, должны быть понятны и интерпретироваться со значением, соответствующим пониманию данных слов и фраз специалистом в данной области техники. Никакие специальные значения термина или фразы, т.е. значения, которые отличаются от ординарного и общепринятого значения, понятного специалисту в данной области техники, не должны использоваться в терминах или фразах в данном документе. Если термин или фраза имеет специфическое значение, т.е. значение, отличающееся от понятного специалистам в данной области техники, такое специфическое значение должно иметь объяснение в подробном описании изобретения в форме определения, напрямую и однозначно приводящего специальное определение для термина или фразы.

В общем, объектом изобретения, раскрытого в данном документе, являются компоновки мобильной буровой установки с телескопическими коробчатыми модулями подвышечного основания, которые можно использовать для облегчения сборки и установки крупногабаритных и/или тяжелых компонентов буровой установки, таких как вышка буровой установки, буровая лебедка буровой установки, пост бурильщика и т.п. без применения автономного крана для подъема и/или установки в нужное положение различных компонентов буровой установки. Кроме того, в данном документе раскрыто устройство для установки вышки, которое можно использовать для установки вышки буровой установки смежно с опорными башмаками вышки на буровом полу, когда телескопические коробчатые модули подвышечного основания имеют сложенную конфигурацию, при этом обеспечивая шарнирное прикрепление вышки к опорным башмакам при подготовке к подъему вышки в рабочее положение. Также раскрыты устройства подъема подвышечного основания, которые можно использовать для телескопического перемещения, т.е., подъема и опускания телескопических коробчатых модулей подвышечного основания во время сборки буровой установки, а также подъема собранной мобильной буровой установки для передвижения единым блоком между точками закладки смежных скважин во время операций кустового бурения.

На Фиг. 1A и 1B показаны вид сбоку и с торца, соответственно, иллюстративной мобильной буровой установки 300 настоящего изобретения, которая в общем включает в сторону 300a поста бурильщика, противоположную сторону 300b, сторону 300c буровой лебедки и сторону 300d подсвечника. Конкретнее, на Фиг. 1A показан вид сбоку буровой установки 300 со стороны 300a поста бурильщика буровой установки 300, и на Фиг. 1B показан вид сбоку буровой установки 300 со стороны 300d подсвечника, или передней стороны, буровой установки 300. Как показано в иллюстративном варианте осуществления на Фиг. 1A и 1B, мобильная буровая установка 300 может включать в себя, помимо всего прочего, телескопическое подвышечное основание 100 и вышку 200 буровой установки. В некоторых иллюстративных вариантах осуществления телескопическое подвышечное основание 100 может включать в себя телескопический коробчатый модуль 110 подвышечного основания стороны 300a поста бурильщика, который состоит из верхней коробки 110u подвышечного основания и нижней коробки 110L подвышечного основания, телескопический коробчатый модуль 120 подвышечного основания стороны 300b противоположной посту бурильщика, который также включает в себя верхнюю и нижнюю коробки 120u, 120L подвышечного основания, и центральную секцию 125 пола подвышечного основания, установленную между и поддерживаемую верхними коробками 110u и 120u подвышечного основания. В общем, каждая верхняя коробка 110u, 120u подвышечного основания функционально соединяется и взаимодействует со своей соответствующей нижней коробкой 110L, 120L подвышечного основания так, что обеспечивается подъем и/или опускание верхней коробки 110u, 120u подвышечного основания относительно нижней коробки 110L, 120L подвышечного основания, когда телескопические коробчатые модули 110, 120 подвышечного основания "телескопируются" в различные положения, например, для перевозки буровой установки на буровую площадку, операций бурения на буровой площадке и/или перемещения буровой установки по буровой площадке, как дополнительно описано ниже. Кроме того, верхние поверхности телескопического подвышечного основания 100, например, верхние поверхности телескопических коробчатых модулей 110, 120 подвышечного основания и центральная секция 125 пола подвышечного основания могут образовывать буровой пол 101, где персонал, а также материалы и оборудование, могут находиться во время различных операций буровой установки.

Как показано на Фиг. 1A и 1B, зона 150 превенторного амбара буровой установки расположена между телескопическими коробчатыми модулями 110, 120 подвышечного основания под центральной секцией 125 пола подвышечного основания. Работающее под давлением оборудование 160 устья скважины, такое как блок противовыбросового превентора и т.п., может устанавливаться в зоне 150 превенторного амбара на точке 170 закладки скважины, с которой можно выполнять операции бурения с проходкой ствола скважины под поверхностью грунта 190. Кроме того, когда мобильная буровая установка 300 применяется на буровой площадке месторождения, где выполняют операции кустового бурения, дополнительные точки закладки скважин могут располагаться вблизи и смежно с точкой 170 закладки скважины. Например, точка 171 закладки скважины со стороны 300a поста бурильщика и точка 172 закладки скважины с противоположной стороны 300b могут располагаться на поперечной оси с двух сторон от точки 170 закладки скважины, как показано на Фиг. 1B. Аналогично, точка 173 закладки скважины со стороны 300c буровой лебедки и точка 174 закладки скважины со стороны 300d подсвечника могут располагаться на продольной оси с двух сторон от точки 170 закладки скважины, как показано на Фиг. 1A. В зависимости от конкретной схемы сетки точек закладки скважины для рассматриваемой кустовой буровой площадки каждая точка 171-174 закладки скважины может располагаться на соответствующем расстоянии 171d-174d от точки 170 закладки скважины, которое может составлять приблизительно от 20 футов (6 м) или меньше, до приблизительно 100 футов (30 м) или больше. Понятно, вместе с тем, что другие интервалы можно также использовать в вариантах применения кустового бурения. Кроме того, также понятно, что расстояние между точкой 170 закладки скважины и каждой из смежных точек 171-174 закладки скважины не обязательно должно быть одинаковым, например, каждое из расстояний 171d-174d может отличаться одно от другого.

По меньшей мере в некоторых являющихся примерами вариантах осуществления настоящего изобретения буровая лебедка 140 может прикрепляться к верхним коробкам 110u, 120u телескопического подвышечного основания 100, как показано на Фиг. 1A. Например, буровая лебедка 140 может опираться на раму 141 буровой лебедки, которая может включать в себя надлежащим образом сконструированные соединения 141p, выполненные с возможностью съемного крепления рамы 141 буровой лебедки с буровой лебедкой 140 на несущие фиксаторы 142 на каждой из верхних коробок 110u, 120u подвышечного основания.

В некоторых вариантах осуществления вспомогательная конструкция 119 со стороны 300a поста бурильщика может съемно прикрепляться к телескопическому коробчатому модулю 110 подвышечного основания со стороны 300a поста бурильщика, как показано на Фиг. 1B, которая может включать в себя, например, пост 119а бурильщика и кабину 119b управления, и т.п. В других вариантах осуществления вспомогательная конструкция 129 стороны 300b противоположной посту бурильщика может также съемно прикрепляться к телескопическому коробчатому модулю 120 подвышечного основания стороны 300b противоположной посту бурильщика, который может включать в себя, помимо всего прочего, ветрозащитную стену 129a, нагнетательный манифольд 129b и т.п. Понятно, вместе с тем, что различные компоненты вспомогательных конструкций 119 и 129 стороны 300a поста бурильщика и противоположной стороны 300b, описанные выше являются только иллюстративными, поскольку вспомогательные конструкции других типов можно использовать на мобильной буровой установке 300, или буровая установка 300 может применяться без таких вспомогательных конструкций.

Как показано в иллюстративном варианте осуществления Фиг. 1A и 1B, телескопическое подвышечное основание 100 может также включать в себя средство телескопического подъема и/или опускания верхней коробки 110u и/или 120u подвышечного основания относительно соответствующей нижней коробки 110L и/или 120L подвышечного основания - т.е., средство для "телескопирования" коробчатых модулей 110 и 120 телескопического подвышечного основания 100, которое в некоторых случаях может называться в данном документе "устройством подъема подвышечного основания", позиция 130, для упрощения. В зависимости от конкретных требований к компоновке и подъему в рабочее положение мобильной буровой установки 300, устройства 130 подъема подвышечного основания могут выполняться с возможностью телескопического подъема и опускания коробчатых модулей 110 и 120 подвышечного основания, как требуется для этапа сборки буровой установки, работы или разборки. Например, устройство 130 подъема подвышечного основания может выполняться с возможностью развивать достаточное усилие для подъема верхних коробок 110u, 120u подвышечного основания над нижними коробками 110L, 120L подвышечного основания когда мобильная буровая установка 300 полностью собрана, например, включает в себя все оборудование и конструкции, такие как вышка 200 буровой установки, буровая лебедка 140, вспомогательные конструкции 119 и/или 129, и т.д. Кроме того, по меньшей мере в некоторых вариантах осуществления средство подъема и опускания телескопических коробчатых модулей 110 и 120 подвышечного основания можно также применять, как средство подъема и опускания коробчатых модулей 110 и 120 подвышечного основания относительно грунта 190, и/или подъема и опускания полностью собранной мобильной буровой установки 300 относительно грунта 190, в зависимости от конкретного этапа сборки буровой установки, работы или разборки.

Например, такое средство для подъема и опускания телескопических коробчатых модулей 110, 120 подвышечного основания, как устройство 130 подъема подвышечного основания, показанное на Фиг. 1A и 1B, можно использовать для подъема и/или опускания телескопических коробчатых модулей 110, 120 подвышечного основания относительно грунта 190 на этапе разгрузки после доставки полностью сложенных коробчатых модулей 110 и 120 подвышечного основания на буровую площадку месторождения, как дополнительно описано ниже и показано на Фиг. 3A-3C, и/или погрузки полностью сложенных коробчатых модулей 110 и 120 подвышечного основания для перевозки на другую буровую площадку месторождения после разборки буровой установки. Кроме того, в вариантах осуществления в данном документе, предполагающих операции кустового бурения, средство для подъема и опускания телескопического подвышечного основания 100 может также надлежащим образом подбираться по размеру так, что средство можно использовать для подъема и опускания полностью собранной мобильной буровой установки 300 относительно грунта 190 для обеспечения перемещения буровой установки 300, например, от точки 170 закладки скважины на смежную с ней точку 171-174 закладки, как также дополнительно рассмотрено ниже и показано на Фиг. 7A и 7B.

По меньшей мере в некоторых вариантах осуществления каждое из устройств 130 подъема подвышечного основания может представлять собой например, телескопические гидравлические и/или пневматические цилиндры, винтовые и/или зубчатые механизмы, цепные привода со звездочками или устройства в виде полиспастов и т.п. См., например, устройства 130 подъема подвышечного основания показанные на Фиг. 1A и 1B. Кроме того, каждое устройство 130 подъема подвышечного основания (или устройства 130) может прикрепляться на его верхнем конце к надлежащим образом сконструированному конструктивному несущему элементу 114 (или элементам 114) на соответствующей верхней коробке 110u, 120u подвышечного основания. Устройства 130 подъема подвышечного основания могут также прикрепляться на своем нижнем конце к соответствующей опорной плите или опорной ноге 131, которую обычно используют для передачи веса телескопического подвышечного основания 100 или полностью собранной мобильной буровой установки 300, на грунт 190 во время операций телескопирования подвышечного основания (подъема и/или опускания). Кроме того, в иллюстративных вариантах осуществления мобильной буровой установки 300, выполненной с возможностью кустового бурения, средство перемещения полностью собранной буровой установки 300 может функционально соединяться с телескопическим подвышечным основанием 100. Например, по меньшей мере в некоторых являющихся примерами вариантах осуществления средство перемещения полностью собранной мобильной буровой установки может включать в себя устройство 132 перемещения опорной ноги, которое может устанавливаться между и функционально соединяться с каждым устройством 130 подъема подвышечного основания и своей соответствующей опорной ногой 131 для осуществления передвижения полностью собранной буровой установки 300 между точками 170 и 171-174 закладки смежных стволов скважин, как дополнительно описано ниже и показано на Фиг. 7C-7H.

На Фиг. 1C показан вид в плане иллюстративного телескопического подвышечного основания 100 по линии "1C-1C" Фиг. 1B, где некоторые элементы мобильной буровой установки 300, т.е. вышка 200 буровой установки и буровой пол 101 над каждым из телескопических коробчатых модулей 110, 120 подвышечного основания для ясности удалены. В некоторых иллюстративных вариантах осуществления каждое из множества устройств 130 подъема подвышечного основания может устанавливаться вблизи соответствующего угла телескопического подвышечного основания 100, т.е., так что одно устройство 130 подъема подвышечного основания расположено вблизи каждого конца 110e и 120e соответствующих телескопических коробчатых модулей 110 и 120 подвышечного основания. Кроме того, в некоторых вариантах осуществления каждое устройство 130 подъема подвышечного основания может по существу располагаться по центру под соответствующим конструктивным несущим элементом 114, как показано на Фиг. 1C. Соответственно, каждый телескопический коробчатый модуль 110, 120 подвышечного основания может телескопироваться, т.е., подниматься и/или опускаться с приведением в действие пары устройств 130 подъема подвышечного основания, расположенных на соответствующих концах 110e, 120e.

Как указано выше, в являющейся примером мобильной буровой установке 300, показанной на Фиг. 1A-1C, одно устройство 130 подъема подвышечного основания установлено вблизи каждого угла телескопического подвышечного основания 100. Вместе с тем, понятно, что согласно общим концепциям, описанным выше, несколько устройств 130 подъема подвышечного основания можно использовать на каждой соответствующей угловой точке. Например, в некоторых вариантах осуществления в объеме настоящего изобретения используется множество устройств 130 подъема подвышечного основания, например, два, три, четыре или даже больше устройств 130 подъема, вблизи каждого угла телескопического подвышечного основания 100. Кроме того, хотя на Фиг. 1C показан только один конструктивный несущий элемент 114 вблизи каждого угла телескопического подвышечного основания 100, понятно, что множество конструктивных несущих элементов 114 можно использовать в точке каждого угла, что зависит от конкретного конструктивного исполнения и/или количества применяемых устройств 130 подъема. Например, в иллюстративных вариантах осуществления где множество устройств 130 подъема, например, два или больше применяется на каждом углу, два или больше конструктивных несущих элементов 114 также можно использовать. Кроме того, когда применяются два или больше конструктивных несущих элементов 114, их можно расположить в любой приемлемой или подходящей конфигурации, например, из параллельных разнесенных друг от друга элементов или пересекающихся элементов и т.п., в зависимости от соображений конструктивного исполнения конкретной буровой установки, таких как число устройств 130 подъема, расчетная нагрузка подъема и/или эксплуатационные нагрузки для мобильной буровой установки 300, и т.д.

Также, как показано на Фиг. 1A и 1B, мобильная буровая установка 300 может включать в себя вышку 200 буровой установки, установленную над телескопическим подв
