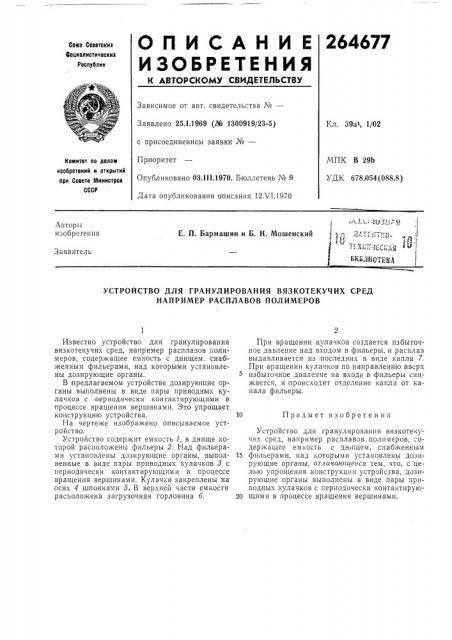

О П И С А Н И Е 264677

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолнк

Зависимое от авт. свидетельства ¹â€”

Заявлено 25.1.1969 (№ 1300919/23-5) с присоединением заявки №вЂ”

Приоритет

Опубликовано 03.111.1970. Бюллетень ¹ 9

Дата опубликования описания 12Х1.1970

Кл. 39ат, 1/02

МПК В 29b

УДК 678.054(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

АЯ

"11 1йаТИ

Авторы изобрегения

Е. П. Бармашин и Б. Н. Мошенский

Заявитель

УСТРОЙСТВО ДЛЯ ГРАНУЛИРОВАНИЯ ВЯЗКОТЕКУЧИХ СРЕД

НАПРИМЕР РАСПЛАВОВ ПОЛИМЕРОВ

Предмет изобретения

Известно устройство для гранулирования вязкотекучих сред, например расплазов г олимеров, содержащее емкость с днищем снабженным фильерами, над которыми установлены дозирующие органы.

В предлагаемом устройстве дозирующие органы выполнены в виде пары приводных кулачков с периодически конгактирующими в процессе вращения вершинами. Это упрощает конструкцию устройства.

На чертеже изображено описываемое устройство.

Устройство содержит емкость 1, в днище которой расположены фильеры 2. Над фильерами установлены дозирующие органы, выполненные в виде пары приводных кулачков 8 с периодически контактирующими в процессе вращения вершинами. Кулачки закреплены на осях 4 шпонками 5. В верхней части емкости расголожена загрузочная горловина 6.

При вращении кулачков создается избыточное давление над входом в фильеры, и расплав выдавливается из последних в виде капли 7.

При вращении кулачков по направлению вверх избыточное давление на входе в:фильеры счижается, и .происходит отделение капли от канала фильеры.

Устройство для гранулирования вязкотекучих сред, например pBcIIJIBBoB полимеров, содержащее емкость с дн пцем, снабженным

15 фильерами, над которыми установлены дозирующие органы, отличающееся тем, что, с целью упрощения конструкции устройсгва, дозирующие органы выполнены в виде пары приводных кулачков с гериодпчески контактирую20 щими в процессе вращения вершинами.

264677 с
