Реферат



264680

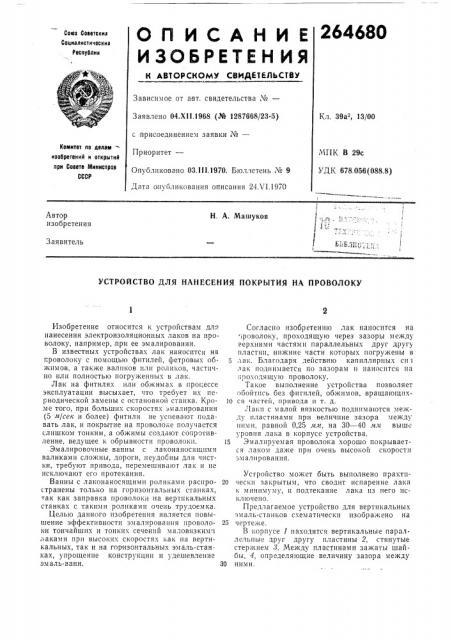

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическик

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 04.X11,1968 (№ 1287668/23-5) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 03.111.1970. Бюллетень ¹ 9

Дата опубликования описания 24Х1.1970

Кл. 39a, 13/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 29с

УДК 678.056(088.8) Автор изобретения

Н, А. Машуков

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЯ НА ПРОВОЛОКУ

Изобретение относится к устройствам для нанесения электроизоляционных лаков íà проволоку, например, при ее эмалировании.

В известных устройствах лак наносится HB гроволоку с помощью фитилей, фетровых обжимов, а также валиков или роликов, частично или полностью погру>кенных в лак.

Лак на фитилях или обжимах в процессе эксплуатации высыхает, что требует их периодической замены с остановкой станка. Кроме того, при больших скоростях aìàëèðoâàíèÿ (5 лт/сек и более) фитили не успевают подавать лак, и покрытие на проволоке получается слишком тонким, а обжимы создают сопротивление, ведущее к обрывности проволоки.

Эмалировочные ванны с лаконаносящими валиками сложны, дороги, неудобны для чистки, требуют привода, перемешивают лак и не исключают его протекания.

Ванны с лаконаносящими роликами распространены только на горизонтальных станках, ак как заправка проволоки На вертикальных станках с такими роликами очень трудоемка.

Целью данного изобретения является повышение эффективности эмалирования проволоки тончайших и тонких сечений маловязкимп лаками при высоких скоростях как на вертикальных, так и на горизонтальных эмаль-станках, упрощение конструкции и удешевление эмаль-ванн.

Согласно изобретеншо лак наносится на роволоку, проходящую через зазоры между верхним» частями параллельных друг другу пластин, нижние части которых погружены в

S,лак. Благодаря действию капиллярных си I лак поднимается по зазорам и наносится на

;poxnдящую проволоку.

Такое выполнение устройства позволяет обойтись без фигилей, обжимов, вращающпхIO ся частей, привода и т. д.

Лаки с малой вязкостью поднимаются ме>кду пластинами при величине зазора между ними, равной 0,25 илт, на 30 — 40 лт.я выше уровня лака в корпусе устройства.

15 Эмалируемая проволока хорошо покрывается лаком даже при очень высокой скорости эм ал ирования.

Устройство может быть выполнено практи20 чески закрытым, что сводит испарение лака к минимуму, и подтекание лака пз него исключено.

Предлагаемое устройство для вертикальных

=маль-станков схематически изображено на

25 чертеже.

В корпусе 1 находятся вертикальные параллельные друг другу пластины >, стянутые стержнем > . Между пластинами зажаты шайбы, 4, определяющие величину зазора между

ЗО ними, 264680

Предмет изобретения

Составитель М. Симигулии

Текред T. П. Курилко Корректор A. С. Колабии

Редактор Н. Вирко

Заказ 2450 Тираж 480 Подпнсно

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Загорская типография

В верхней части корпуса установлен калибродержатель 5 с калибрами б для съема излишков лака с эмалируемой проволоки 7 (в зависимости от свойств лака и диаметра проволоки, вместо калибров могут быть установлены какие-либо другие лакосъемные приспособления).

Лак, находящийся в корпусе 1, под действием капиллярных сил поднимается и заполняет зазоры между пластинами 2.

Эмалируемая проволока, проходя через зазоры между верхними частями пластин, покрывается лаком, излишки которого снимаются калибрами б (или какими-либо другими гриспособлениями). Выходя из калибров, проволока, покрытая лаком, поступает в печь.

Устройство для нанесения покрытий на проволоку при перемещении ее относительно ван.

5 ны с покровным составом, например с жидким электроизоляционным лаком, отличающееся тем, что, с целью исключения изгиба проволоки в процессе нанесения на нее покрытия, в ьанну частично погружен пакет параллельных

10 пластин, находящихся друг от друга на расстоянии, обеспечивающем подъем лака из ванны за счет действия капиллярных сил, и образующих щелевые зазоры для прохождения покрываемой проволоки за пределами !

5 ванны,
