Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к передающему устройству, способу передачи данных изображения в широком динамическом диапазоне, приемному устройству, способу приема данных изображения в широком динамическом диапазоне и программе и, более конкретно, к передающему устройству и т.п. для передачи данных изображения в широком динамическом диапазоне для отображения изображения в широком динамическом диапазоне.

Уровень техники

В последние годы, например, мультимедийный интерфейс высокой четкости (High Definition Multimedia Interface (HDMI)) получил широкое распространение в качестве интерфейса связи, через который цифровой сигнал картинки, являющийся несжатым сигналом картинки (в основной полосе), и цифровой голосовой сигнал (голосовые данные), связанный с сигналом картинки, передаются с высокой скоростью от плеера цифровых универсальных дисков, телевизионной приставки или другого аудиовидеоисточника (AV-источника) на телевизионный приемник, проектор или другие устройства отображения. Технические характеристики HDMI подробно описаны, например, в NPL 1.

Например, рассматриваются AV-система и т.п., в которых плеер дисков в качестве устройства источника и телевизионный приемник в качестве синхронизированного устройства являются HDMI-устройствами, соединенными друг с другом, но яркость является регулируемой яркостью при допущении, что данные изображения, записанные на плеере дисков, отображаются на устройстве отображения с такими техническими характеристиками, как максимальная яркость 100 кд/м².

С другой стороны, в связи с прогрессом технологии максимальная яркость устройства увеличилась на практике до 1000 кд/м², превышая 100 кд/см², существовавшую на предшествующем уровне техники, и способность устройства обеспечивать высокую выходную яркость уже не относится к преимуществу использования.

Далее предлагается обработка в широком динамическом диапазоне (HDR), при которой обработка в широком динамическом диапазоне яркости выполняется таким образом, что обработку данных изображения предлагается выполнять с максимальной яркостью, превышающей 100 кд/м², и это получило распространение на практике в отношении получения статического изображения и последующей обработки. Например, предложения по способу записи данных HDR-изображения и обработке данных HDR-изображения приводятся в PTL 1.

Список литературы

Непатентная литература (NPL)

NPL 1: High-Definition Multimedia Interface Specification Version 1.4b, October 11, 2011

Патентная литература (PTL)

PTL 1: Японская непроверенная публикация патентной заявки №2005-352482

Раскрытие изобретения

Техническая проблема

На предшествующем уровне техники не было подано никаких предложений, касающихся технических характеристик передачи в широком динамическом диапазоне в цифровых интерфейсах, таких как HDMI.

Задача настоящей технологии заключается в том, чтобы обеспечить удовлетворительное выполнение передачи данных изображения между устройствами в широком динамическом диапазоне.

Решение проблемы

Концепция настоящей технологии заключается в передающем устройстве, содержащем: блок передачи данных, передающий данные изображения в широком динамическом диапазоне внешнему устройству по тракту передачи; и блок передачи информации, передающий информацию о способе передачи и/или информацию о гамма-коррекции данных изображения в широком динамическом диапазоне, которая передается через блок передачи данных внешнему устройству по тракту передачи.

В настоящей технологии блок передачи данных передает данные изображения в широком динамическом диапазоне внешнему устройству по тракту передачи данных. Например, блок передачи данных может передавать данные изображения в широком динамическом диапазоне внешнему устройству по тракту передачи, используя дифференциальный сигнал.

Например, данные изображения в широком динамическом диапазоне могут содержать первые данные и вторые данные и блок передачи данных может конфигурировать первые данные и вторые данные в формат картинки, оговоренный для стереоскопического изображения, и может передавать формат картинки внешнему устройству по тракту передачи. Дополнительно, например, данные изображения в широком динамическом диапазоне могут содержать первые данные и вторые данные и блок передачи данных может передавать первые данные как изображение первого кадра внешнему устройству по тракту передачи и может передавать вторые данные как изображение второго кадра внешнему устройству по тракту передачи.

Например, данные изображения в широком динамическом диапазоне могут содержать первые данные и вторые данные и первые данные могут быть 8-разрядными данными низкого порядка данных изображения в широком динамическом диапазоне и вторые данные могут быть разрядными данными высокого порядка данных изображения в широком динамическом диапазоне или первые данные могут быть 8-разрядными данными высокого порядка данных изображения в широком динамическом диапазоне и вторые данные могут быть разрядными данными низкого порядка данных изображения в широком динамическом диапазоне.

Блок передачи информации передает информацию о способе передачи и/или информацию о гамма-коррекции данных изображения в широком динамическом диапазоне, которая передается блоком передачи данных внешнему устройству по тракту передачи. Например, блок передачи информации может вставлять информацию о способе передачи и/или информацию о гамма-коррекции данных изображения в широком динамическом диапазоне, которая передается в блоке передачи данных во время периода бланкирования данных изображения в широком динамическом диапазоне и, таким образом, может передавать вставленную информацию внешнему устройству. Дополнительно, блок передачи информации может передавать информацию о способе передачи и/или информацию о гамма-коррекции данных изображения в широком динамическом диапазоне, которая передается в блоке передачи данных внешнему устройству по линии данных управления, которая образует тракт передачи.

Дополнительно, например, блок передачи информации может передавать информацию о способе передачи и/или информацию о гамма-коррекции для данных изображения в широком динамическом диапазоне, которая передается в блоке передачи данных внешнему устройству по двунаправленному тракту связи, образованному из заданной линии тракта передачи. В этом случае, например, двунаправленный тракт передачи может быть парой дифференциальных трактов передачи и по меньшей мере один из дифференциальных трактов передачи в паре может иметь функцию приема уведомления о состоянии соединения от внешнего устройства, используя потенциал смещения постоянного тока.

Дополнительно, например, информация о способе передачи и информация о гамма-коррекции данных изображения в широком динамическом диапазоне, которая передается в блоке передачи данных, может содержать по меньшей мере одну информацию на максимальном уровне белого, превышающем 100%, из числа данных изображения в широком динамическом диапазоне, значение разряда на момент выражения на уровне черного, значение разряда на момент выражения на 100% уровне белого, флаг, указывающий, выполняется ли обработка для широкого динамического диапазона, уровень яркости приемного устройства, который предполагается на момент 100% уровня белого, входной уровень яркости, который необходим для увеличения яркости изображения в широком динамическом диапазоне и выходной уровень увеличенной яркости, который необходим для увеличения яркости изображения в широком динамическом диапазоне.

В настоящей технологии, таким образом, данные изображения в широком динамическом диапазоне передаются на внешнее устройство по тракту передачи, и информация о способе передачи и/или информация о гамма-коррекции данных изображения в широком динамическом диапазоне передаются на внешнее устройство по тому же самому тракту передачи. По этой причине во внешнем устройстве, например, можно легко понять, какой способ передачи и какой способ гамма-коррекции данных изображения в широком динамическом диапазоне передаются с его помощью и, таким образом, передача данных в широком динамическом диапазоне может успешно выполняться.

Кроме того, в настоящей технологии могут быть дополнительно введены блок приема информации, принимающий фрагменты информации о способе передачи и/или о способе гамма-коррекции для данных изображения в широком динамическом диапазоне, которые способно поддерживать внешнее устройство, которые передаются от внешнего устройства по тракту передачи, и блок выбора способа, который, основываясь на информации о способе передачи и/или информации о способе гамма-коррекции, которая принимается блоком приема информации, выбирает заданный способ передачи и/или заданный способ гамма-коррекции из числа способов передачи и/или из числа способов гамма-коррекции для данных изображения в широком динамическом диапазоне, которые способно поддерживать внешнее устройство, и блок передачи данных может передавать данные изображения в широком динамическом диапазоне в соответствии со способом передачи и/или способом гамма-коррекции, которые выбраны блоком выбора способа, внешнему устройству по тракту передачи.

В этом случае внешнее устройство может удовлетворительно поддерживать способ передачи и/или способ гамма-коррекции для данных изображения в широком динамическом диапазоне, который передается внешнему устройству. По этой причине может удовлетворительно выполняться передача данных изображения в широком динамическом диапазоне.

Дополнительно, другая концепция настоящей технологии заключается в приемном устройстве, содержащем: блок приема данных, который принимает данные изображения в широком динамическом диапазоне для отображения изображения в широком динамическом диапазоне, полученного от внешнего устройства по тракту передачи; блок приема информации, который принимает информацию о способе передачи и/или информацию о гамма-коррекции для данных изображения в широком динамическом диапазоне, которая принимается блоком приема данных от внешнего устройства; и блок обработки данных, который, основываясь на информации о способе передачи и/или на информации о способе гамма-коррекции, которые принимаются блоком приема информации, обрабатывает данные изображения в широком динамическом диапазоне, которые принимаются блоком приема данных.

В настоящей технологии блок приема данных принимает от внешнего устройства по тракту передачи данные изображения в широком динамическом диапазоне для отображения изображения в широком динамическом диапазоне. Например, блок приема данных может принимать данные изображения в широком динамическом диапазоне, от внешнего устройства по тракту передачи, используя дифференциальный сигнал

Например, данные изображения в широком динамическом диапазоне могут содержать первые данные и вторые данные и блок передачи и приема данных может принимать от внешнего устройства по тракту передачи первые данные и вторые данные, выполненные в формате картинки, оговоренном для стереоскопического изображения. Дополнительно, например, данные изображения в широком динамическом диапазоне могут содержать первые данные и вторые данные и блок передачи и приема данных может принимать от внешнего устройства по тракту передачи первое изображение кадра, выполненное из первых данных, и второе изображение кадра, выполненное из вторых данных.

Например, данные изображения в широком динамическом диапазоне могут содержать первые данные и вторые данные и первые данные могут быть 8-разрядными данными низкого порядка изображения в широком динамическом диапазоне и вторые данные могут быть разрядными данными высокого порядка в широком динамическом диапазоне или первые данные могут быть 8-разрядными данными высокого порядка данных изображения в широком динамическом диапазоне и вторые данные могут быть разрядными данными низкого порядка данных изображения в широком динамическом диапазоне.

Блок приема информации принимает информацию о способе передачи и/или о способе гамма-коррекции для данных изображения в широком динамическом диапазоне, которые принимаются блоком приема данных от внешнего устройства. Затем блок обработки данных обрабатывает данные изображения в широком динамическом диапазоне, которые принимаются блоком приема данных, основываясь на информации о способе передачи и/или на информации о гамма-коррекции, которая принимается блоком приема информации.

Например, блок приема информации может извлечь информацию о способе передачи и/или информацию о способе гамма-коррекции для данных изображения в широком динамическом диапазоне из периода бланкирования данных изображения в широком динамическом диапазоне, который принимается блоком приема данных. Дополнительно, например, блок приема информации может принимать от внешнего устройства по линии передачи данных управления, которая образует тракт передачи, информацию о способе передачи и/или информацию о способе гамма-коррекции для данных изображения в широком динамическом диапазоне, которая принимается блоком приема данных.

Дополнительно, например, блок приема информации может принимать информацию о способе передачи и/или информацию о гамма-коррекции данных изображения в широком динамическом диапазоне, которая принимается блоком приема данных от внешнего устройства по двунаправленному тракту передачи, выполненному из заданной линии тракта передачи. Тогда, в этом случае двунаправленный тракт передачи может быть парой дифференциальных трактов передачи и по меньшей мере одним из дифференциальных трактов передачи в паре может иметь функцию уведомления внешнего устройства о состоянии соединения, используя потенциал смещения постоянного тока.

В настоящей технологии, таким образом, данные изображения в широком динамическом диапазоне, которые передаются со стороны передачи, обрабатываются, основываясь на информации о способе передачи и/или информации о гамма-коррекции, которая передается с той же самой стороны передачи и, таким образом, соответствующая обработка может быть легко выполнена для принятых данных изображения в широком динамическом диапазоне.

Кроме того, в настоящей технологии, например, может быть дополнительно введен блок управления отображением, который на блоке отображения выполняет отображение того, отменять или не отменять режим экономии энергии, когда информация о способе передачи для данных изображения в широком динамическом диапазоне, которая передается от внешнего устройства, принимается блоком приема информации, если выбран режим экономии энергии. Соответственно, можно проверить намерение пользователя подтвердить, аннулировать или нет режим экономии энергии.

Дополнительно, в настоящей технологии, например, дополнительно могут быть введены блок хранения информации, в котором хранятся фрагменты информации о способе передачи и/или о гамма-коррекции для данных изображения в широком динамическом диапазоне, которую блок хранения информации сам по себе способен поддерживать, и блок передачи информации, который передает внешнему устройству по тракту передачи информацию о способе передачи и/или информацию о способе гамма-коррекции, которые хранятся в блоке хранения информации. Фрагменты информации о способе передачи и/или о способе гамма-коррекции данных изображения в широком динамическом диапазоне, которые блок хранения информации сам по себе может поддерживать, передаются стороне передачи и, таким образом, можно принимать от стороны передачи данные изображения в широком динамическом диапазоне в соответствии со способом передачи и/или способом гамма-коррекции, которые блок хранения информации сам по себе может поддерживать.

Например, в блоке хранения информации может дополнительно храниться по меньшей мере одна информация из числа информации о максимальной яркости, на которую способен дисплей, информации о максимальном уровне увеличения яркости, при котором возможна обработка в широком динамическом диапазоне и информации флага для запрещения обработки увеличения.

Дополнительно, например, может быть введен дополнительный блок управления хранением, который переписывает флаг запрещения обработки увеличения как недействительный, который хранится в блоке хранения информации, если флаг запрещения обработки увеличения хранится в блоке хранения информации и выбран режим экономии энергии. Дополнительно, например, может быть введен дополнительный блок управления хранением, который переписывает информацию о максимальной яркости, на которую способен дисплей, и информацию о максимальном уровне увеличения яркости, при котором возможна обработка в широком динамическом диапазоне, которые хранятся в блоке хранения информации, если информация о максимальной яркости, на которую способен дисплей, и информация о максимальном уровне увеличения яркости, при котором возможна обработка в широком динамическом диапазоне, хранятся в блоке хранения информации и выбран режим экономии энергии.

Полезные результаты изобретения

В соответствии с настоящей технологией, между устройствами может удовлетворительно выполняться передача данных изображения в широком динамическом диапазоне. Более того, результаты, представленные в настоящем описании, являются просто примерами и, таким образом, не ограничиваются этими примерами и могут быть представлены дополнительные результаты.

Краткое описание чертежей

Фиг. 1 - блок-схема примера построения AV-системы, соответствующей варианту осуществления.

Фиг. 2 - блок-схема примера построения блока HDMI-передачи плеера дисков и блока HDMI-приема телевизионного приемника.

Фиг. 3 - различные периоды передачи данных, представленные для случая, когда в каналах №0, №1 и №2 TDMS передаются данные изображения 1920 строк пикселей и 1080 столбцов.

Фиг. 4 - способ 8-разрядной передачи, соответствующий предшествующему уровню техники.

Фиг. 5 - блок-схема примерного построения плеера дисков (устройство источника), образующего AV-систему.

Фиг. 6 - блок-схема примерного построения телевизионного приемника (синхронизированного устройства), образующего AV-систему.

Фиг. 7 - способ (1) передачи данных HDR-изображения, использующего формат насыщенной цветной передачи.

Фиг. 8 - способ (2) передачи данных HDR-изображения, используя формат стереоскопической картинки.

Фиг. 9 - способ (3) передачи для передачи данных HDR-изображения, используя формат картинки с высокой частотой кадров.

Фиг. 10 - HDR-информация (1), передаваемая с помощью пакета Vendor Specific InfoFrame.

Фиг. 11 - HDR-информация (2), передаваемая с помощью пакета Vendor Specific InfoFrame.

Фиг. 12 - HDR-информация (3), передаваемая с помощью пакета Vendor Specific InfoFrame.

Фиг. 13 - пример структуры данных E-EDID, которые хранятся в синхронизированном устройстве (телевизионном приемнике).

Фиг. 14 - пример структуры данных области Vendor Specific E-EDID.

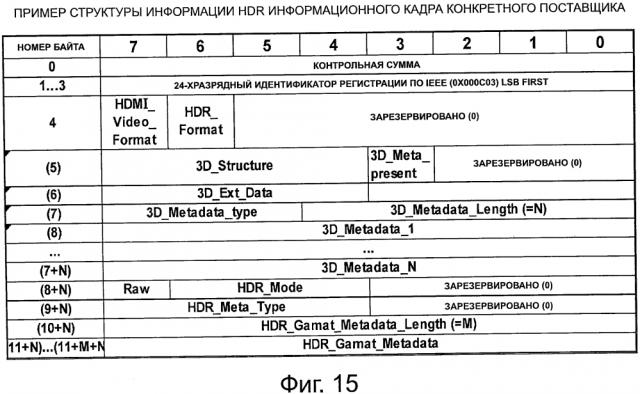

Фиг. 15 - пример структуры данных пакета Vendor Specific InfoFrame HDMI.

Фиг. 16 - пример структуры данных способа (1) гамма-коррекции, которые передаются с помощью пакета Vendor Specific InfoFrame.

Фиг. 17 - пример структуры данных способа (2) гамма-коррекции, которые передаются с помощью пакета Vendor Specific InfoFrame.

Фиг. 18 - пример структуры данных способа (3) гамма-коррекции, которые передаются с помощью пакета Vendor Specific InfoFrame.

Фиг. 19 - блок-схема последовательности выполнения операций примера обработки устройством источника (плеер дисков) в момент подключения к устройству.

Фиг. 20 - блок-схема последовательности выполнения операций примера обработки, который выбирает способ HDR-передачи с помощью устройства источника (плеер дисков).

Фиг. 21 - блок-схема последовательности выполнения операций (продолжение) примера обработки, которая выбирает способ HDR-передачи с помощью устройства источника (плеер дисков).

Фиг. 22 - блок-схема последовательности выполнения операций примера обработки, которая выполняется при установке режима экономии энергии в синхронизированном устройстве (телевизионный приемник).

Фиг. 23 - блок-схема последовательности выполнения операций примера обработки, которая отменяет режим экономии энергии в синхронизированном устройстве (телевизионный приемник).

Фиг. 24 - блок-схема примера построения системы DP, использующей интерфейс DP.

Фиг. 25 - пример структуры пакета и т.п. в случае, когда передача информации о способе передачи и информации о способе гамма-коррекции для данных HDR-изображения выполняется с помощью канала AUX.

Фиг. 26 - блок-схема примера построения системы MHL, использующей интерфейс MHL.

Фиг. 27 - формат пакета CBUS.

Фиг. 28 - формат пакета CBUS в случае, когда передача информации о способе передачи и информации о гамма-коррекции для данных HDR-изображения выполняется по линии CBUS/eCBUS.

Осуществление изобретения

Ниже описываются варианты осуществления для преодоления проблем, существующих в практике использования изобретения (здесь далее упоминаемые как "варианты осуществления"). Кроме того, описания приводятся в следующем порядке.

1. Варианты осуществления

2. Примеры модификаций

Первый вариант осуществления

Пример построения AV-системы

На фиг. 1 показан пример построения аудиовизуальной (AV) системы 10, соответствующей варианту осуществления. AV-система 10 имеет плеер 11 дисков в качестве устройства источника и телевизионный приемник 12 в качестве синхронизированного устройства. Плеер 11 дисков и телевизионный приемник 12 соединяются друг с другом по HDMI-кабелю 13 в качестве тракта передачи.

HDMI-терминал 11a, с которым соединяются блок 11b HDMI-передачи (HDMITX) и интерфейс 11с высокоскоростной шины (I/F высокоскоростной шины), обеспечивается в плеере 11. HDMI-терминал 12а, с которым соединяются блок 12b HDMI-приема (RX HDMI) и интерфейс 12с высокоскоростной шины (I/F высокоскоростной шины), обеспечивается в телевизионном приемнике 12. Один конец HDMI-кабеля 13 соединяется с HDMI-терминалом 11а плеера 11 и другой конец HDMI-кабеля 13 соединяется с HDMI-терминалом 12а телевизионного приемника 12.

В AV-системе 10, показанной на фиг. 1, несжатые данные изображения, которые воспроизводятся в плеере 11 и получаются таким образом, передаются к телевизионному приемнику 12 по HDMI-кабелю 13 и изображение, которое следует из данных изображения, переданных от плеера 11, отображается на телевизионном приемнике 12. Дополнительно, несжатые голосовые данные, который воспроизводятся в плеере 11 и получаются таким образом, передаются к телевизионному приемнику 12 по кабелю HDMI 13, и аудиосигнал, полученный в результате голосовых данных, переданных от плеера 11, выводится из телевизионного приемника 12.

На фиг. 2 представлен пример построения блока 11b HDMI-передачи плеера 11 и блока 12b HDMI-приема телевизионного приемника 12 в AV-системе 10, показанной на фиг. 1. В течение эффективного периода 14 изображения (здесь далее упоминаемого соответственно как активный видеопериод) (смотрите фиг. 3), период, являющийся результатом исключения периода 15 бланкирования по горизонтали и периода 16 бланкирования по вертикали от периода с одним сигналом кадровой синхронизации до следующего сигнала кадровой синхронизации, блок 11b HDMI-передачи передает дифференциальный сигнал, соответствующий несжатым пиксельным данным для изображения одного экрана, в одном направлении к блоку 12b HDMI-приема. Дополнительно, во время периода 15 бланкирования 15 по горизонтали и периода 16 бланкирования по вертикали блок 11b HDMI-передачи передает дифференциальный сигнал, соответствующий голосовым данным или данным управления, которые связаны, по меньшей мере, с изображением, другими позициями вспомогательных данных и т.п., блоку 12b HDMI-приема в одном направлении во множестве каналов.

То есть блок 11b HDMI-передачи имеет HDMI-передатчик 21. Передатчик 21, например, преобразует несжатые пиксельные данные изображения в соответствующий дифференциальный сигнал и последовательно передает результат преобразования в блок 12b HDMI-приема по множеству каналов, три канала №0, №1 и №2 дифференциальной сигнализации с минимизированным переходом (TMDS) в одном направлении.

Дополнительно, передатчик 21 преобразует голосовые данные, связанные с несжатым изображением, необходимые данные управления, другие позиции вспомогательных данных и т.п. в соответствующий дифференциальный сигнал и последовательно передает результат преобразования в блок 12b HDMI-приема в одном направлении в трех каналах TMDS №0, №1 и №2. Дополнительно, передатчик 21 передает пиксельный тактовый сигнал, который синхронизируется с пиксельными данными, которые передаются в трех каналах TMDS №0, №1 и №2 к блоку 12b HDMI-приема в канале синхронизации TMDS. В этот момент 10-разрядные пиксельные данные передаются в одном тактовом сигнале, который является пиксельным тактовым сигналом в одном канале TMDS №i (i=0, 1, 2).

Во время периода 14 активного видео (смотрите фиг. 3), блок 12b HDMI-приема принимает дифференциальный сигнал, который передается в одном направлении от блока 11b HDMI-передачи, и это соответствует пиксельным данным во множестве каналов. Дополнительно, во время периода 15 бланкирования по горизонтали (смотрите фиг. 3) или периода 15 бланкирования по вертикали (смотрите фиг. 3), блок 12b HDMI-приема принимает дифференциальный сигнал, который принимается в одном направлении от блока 11b HDMI-передачи и который соответствует голосовым данным или данным управления во множестве каналов.

То есть блок 12b HDMI-приема имеет HDMI-приемник 22. В TMDS-каналах №0, №1 и №2 приемник 22 принимает дифференциальный сигнал, который принимается в одном направлении от блока 11b HDMI-передачи, который передается по HDMI-кабелю 13 и который соответствует пиксельным данным, и дифференциальный сигнал, который соответствует голосовым данным или данным управления. В таком случае дифференциальные сигналы синхронизируются с пиксельным тактовым сигналом, который аналогичным образом передается в канале тактового сигнала TMDS от блока 11b HDMI-передачи и, таким образом, принимается.

В дополнение к трем каналам TMDS №0-№2, являющимся каналами передачи для передачи пиксельных данных и голосовых данных и каналом тактового сигнала TMDS, как каналам передачи для передачи пиксельных тактовых сигналов, каналы передачи для HDMI-системы, которая образуется из блока 11b передачи HDMI-источника и блока 12b HDMI-приема, содержит канал передачи, называемый каналом 23 данных отображения (Display Data Channel, DDC) или линией 24 электронного управления клиента (Consumer Electronic Control, СЕС).

DDC 23 состоит из двух сигнальных линий, которые содержатся в HDMI-кабеле 13. Блок 11b HDMI-передачи использует DDC 23, чтобы считывать улучшенные расширенные данные идентификации отображения (Enhanced Extended Display Identification Data, E-EDID) из блока 12b HDMI-приема, которые передаются по HDMI-кабелю 13. То есть в дополнение к HDMI-приемнику 22, блок 12b HDMI-приема имеет постоянное запоминающее устройство (ROM) EDID, в котором хранится E-EDID, которая является информацией о возможностях, относящейся к ее собственным возможностям конфигурации.

Блок 11b HDMI-передачи считывает из блока 12b HDMI-приема через DDC 23 данные E-EDID, находящиеся на блоке 12b HDMI-приема, которые передаются по кабелю 13 HDMI. Затем, основываясь на данных E-EDID, блок 11b HDMI-передачи распознает установку возможности конфигурации блока 12b HDMI-приема, то есть, например, формат изображения (профиль), такой как RGB, YCbCr 4:4:4, YCbCr 4:2:2, который поддерживает электронное устройство, имеющее блок 12b HDMI-приема.

Линия 24 СЕС 24 состоит из одной сигнальной линии, которая содержится в HDMI-кабеле 13, и используется для выполнения двунаправленной передачи данных управления между блоком 11b HDMI-передачи и блоком 12b HDMI-приема. Дополнительно, линия (линия HPD) 25, который соединяется с выводом, называемым Hot Plug Detect (HPD), содержится в HDMI-кабеле 13.

Устройство источника использует линию 25 и, таким образом, может обнаруживать соединение с синхронизированным устройством, используя потенциал смещения постоянного тока. В этом случае, с точки зрения устройства источника, HPD-линия имеет функцию приема уведомления о состоянии соединения от синхронизированного устройства, используя потенциал смещения постоянного тока. С другой стороны, с точки зрения синхронизированного устройства, HPD-линия имеет функцию уведомления устройства источника о состоянии соединения, используя потенциал смещения постоянного тока.

Кроме того, в HDMI-кабеле 13 содержится линия (линия источника электропитания) 26, которая используется для обеспечения электропитания от устройства источника на синхронизированное устройство. Дополнительно в HDMI-кабель 13 введена резервная линия 27. В некоторых случаях, пара дифференциальных трактов передачи образуется из HPD-линии 25 и резервной линии 27 и используется в качестве тракта двунаправленной передачи.

На фиг. 3 показаны различные периоды передачи данных, которые присутствуют, когда данные изображения 1 920 рядов пикселей и 1 080 линий в столбцах передаются по каналам TMDS №0, №1 и №2. Три типа периодов, период 17 видеоданных, период 18 острова данных, и период 19 управления, присутствуют в видеообласти, в которой данные передачи передаются в трех каналах TMDS №0, №1 и №2 HDMI, в зависимости от типов данных передачи.

В этой точке период видеополя является периодом от активного края определенного сигнала кадровой синхронизации до активного края следующего сигнала кадровой синхронизации и делится на период 15 бланкирования по горизонтали, период 16 бланкирования по вертикали и эффективный пиксельный период 14 (активное видео), который является периодом, полученным в результате исключения периода бланкирования по горизонтали и периода бланкирования по вертикали из периода видеополя.

Период 17 видеоданных назначается эффективному пиксельному периоду 14. Во время периода 17 видеоданных передаются данные об эффективном пикселе (Active Pixel) для 1920 пикселей × 1080 строк, которые составляют несжатые данные изображения для одного изображения. Период 18 острова данных и период 19 управления назначаются периоду 15 бланкирования по горизонтали и периоду 16 бланкирования по вертикали. В течение периода 18 острова данных и периода 19 управления передаются вспомогательные данные.

То есть период 18 острова данных назначается одному участку периода 15 бланкирования по горизонтали и периода 16 бланкирования по вертикали. В течение периода 18 острова данных, например, передается пакет голосовых данных и т.п., которые являются данными, не связанными с управлением, из числа позиций вспомогательных данных. Период 19 управления назначается другому участку периода 15 бланкирования по горизонтали и периода 16 бланкирования по вертикали. Во время периода 19 управления, например, передаются сигнал кадровой синхронизации и сигнал строчной синхронизации, пакет управления и т.п., которые являются данными, относящимися к управления, из числа позиций вспомогательных данных.

В соответствии с вариантом осуществления, плеер 11 по HDMI-кабелю 13 принимает от телевизионного приемника 12, фрагменты информации о способе передачи и о способе гамма-коррекции для данных изображения в широком динамическом диапазоне, которые может поддерживать телевизионный приемник 12. Широкий динамический диапазон в дальнейшем соответственно обозначается сокращением "HDR". В данном случае телевизионный приемник 12 сохраняет в запоминающем устройстве фрагменты информации о способе передачи для и о способе гамма-коррекции для данных HDR-изображения, которые поддерживает сам телевизионный приемник 12, и передает информацию о способе передачи и информацию о способе гамма-коррекции плееру 11 по HDMI-кабелю 13. Кроме того, на предшествующем уровне техники не существует технических требований к передаче HDR-изображения и к совместимости среди камер.

Основываясь на информации о способе передачи и информации о способе гамма-коррекции, которые принимают от телевизионного приемника 12, плеер 11 выбирает заданный способ передачи и способ гамма-коррекции из числа способов передачи данных HDR-изображения, которые может поддерживать телевизионный приемник. В этом случае, например, если для каждого из способов передачи и способов гамма-коррекции для данных HDR-изображения, которые может поддерживать телевизионный приемник 12, имеются два или более способов, плеер 11 выбирает способ передачи, который меньше ухудшает изображение, и способ гамма-коррекции, при котором возможна более простая аппроксимация.

Плеер 11 передает данные HDR-изображения в соответствии с выбранным способом передачи и способом гамма-коррекции телевизионному приемнику 12 по HDMI-кабелю 13. В этом случае плеер 11 передает информацию о способе передачи данных HDR-изображения, которая должны передаваться, и информацию о гамма-коррекции телевизионному приемнику 12 по HDMI-кабелю 13.

Телевизионный приемник 12 принимает по HDMI-кабелю 13 данные HDR-изображения и принимает информацию о способе передачи и информацию о гамма-коррекции для данных HDR-изображения от плеера 11. Телевизионный приемник 12 обрабатывает принятые данные HDR-изображения, основываясь на принятой информации о способе передачи и информации о гамма-коррекции, и формирует данные HDR-изображения для отображения. Максимальная яркость объекта в мире природы равна или больше 2000 кд/м².

На предшествующем уровне техники, например, яркость регулируется при предположении, что данные изображения, которые записаны на плеере, отображаются на устройстве отображения с техническими характеристиками, среди которых максимальная яркость равна 100 кд/м². Другими словами, на предшествующем уровне техники данные изображения сильно сжимаются по яркости по сравнению со значением яркости, доступным в мире природы. Дополнительно, максимальная яркость устройства отображения на практике была расширена до 1000 кд/м², превышая значение 100 кд/м², существующее на предшествующем уровне техники. Когда в устройстве отображения выполняется обработка, которая повышает значение яркости данных изображения, первоначально установленных на 100 кд/м², до 1000 кд/м², возникает проблема качества изображения.

HDR-изображение предлагается для реализации изображения высокой яркости, в котором уровень белого для яркости составляет 100% или больше. 100%-ный уровень белого для яркости обычно выражается как разрядное значение 235 или 255 в 8-разрядной системе. Для шкалы полутонов необходимо 8 или более разрядов, чтобы выразить яркость, превышающую 100%-ный уровень белого для яркости. Другими словами, данные HDR-изображения являются данными изображения, имеющими длину 10 разрядов, 12 разрядов, 16 разрядов и т.п.

На фиг. 4 представлен 8-разрядный способ передачи, соответствующий предшествующему уровню техники. На фиг. 4(a) показан пример первоначального уровня белого 10-разрядных данных HDR-изображения и значение разряда, связанное с первоначальным уровнем белого. На фиг. 4(b) показан пример уровня яркости 8-разрядных данных изображения, которые преобразуются для передачи 10-разрядных данных HDR-изображения, используя 8-разрядный способ передачи и значение разряда, связанное с уровнем яркости. В этом случае, поскольку 100%-ный уровень яркости назначается 8-разрядному значению "235", 200%-ая яркость равна "255", что является максимальным значением 8-разрядного значения, и выполняется сжатие яркости, приводя, таким образом, в результате к информации, в которой яркость, превышающая 108%, теряется.

Пример построения плеера

На фиг. 5 представлен пример конфигурации плеера 11. Плеер 11 имеет HDMI-терминал 11a, блок 11b HDMI-передачи и интерфейс 11с высокоскоростной шины. Дополнительно, плеер 11 имеет центральный процессор (CPU) 104, внутреннюю шину 105, постоянную флэш-память (ROM) 106, синхронную оперативную память (SDRAM) 107, блок 108 приема дистанционного управления и блок 109 передачи дистанционного управления.

Дополнительно, плеер 11 имеет последовательный интерфейс 110 для подключения к платам (Serial Advanced Technology Attachment, SATА), привод 111 дисков Blu-ray (BD), интерфейс (I/F) 112 Ethernet и сетевой терминал 113. Дополнительно, плеер 11 имеет декодер 115 MPEG (Moving Picture Expert Group), схему 116 формирования графики, терминал 117 вывода картинки, терминал 118 голосового вывода и схему 114 HDR-обработки.

Дополнительно, плеер 11 может иметь блок 121 управления отображением, схему 122 запуска панелей, панель 123 отображения и блок 124 источника электропитания. Кроме то
