Реферат

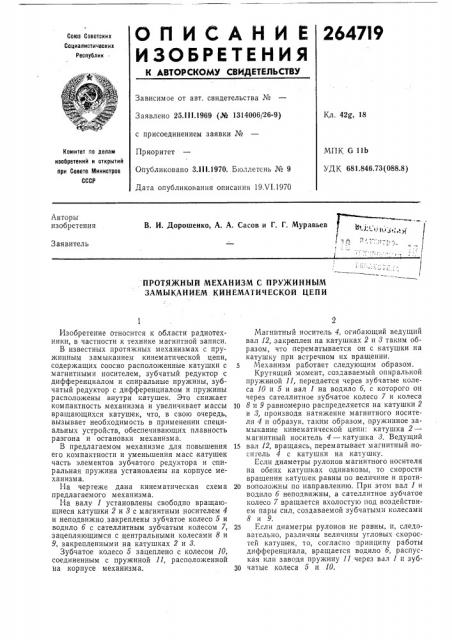

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2647I9

Gaea Советских

Социалистических

РеспубликЗависимое от авт. свидетельства №

Заявлено 25.111.1969 (№ 1314006/26-9) с присоединением заявки №

Приоритет

Опубликовано 3.111.1970. Бюллетень № 9

Дата опубликования описания 19.VI.1970

Кл. 42g, 18

МПК G 11Ь

УДК 681.846.73(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. И. Дорошенко, А. А. Сасов и Г. Г. Муравьев

Заявитель

ПРОТЯЖНЫЙ МЕХАНИЗМ С ПРУЖИННЫМ

ЗАМЫКАНИЕМ КИН ЕМАТИЧ ЕСКО Й ЦЕПИ

Изобретение относится к области радиотехники, в частности к технике магнитной записи.

В известных протяжных механизмах с пружинным замыканием кинематической цепи, содержащих соосно расположенные катушки с магнитными носителем, зубчатый редуктор с дифференциалом и спиральные пружины, зубчатый редуктор с дифференциалом и пружины расположены внутри катушек. Это снижает компактность механизма и увеличивает массы вращающихся катушек, что, в свою очередь, вызывает необходимость в применении специальных устройств, обеспечивающих плавность раз гона и остановки механизм а.

В предлагаемом механизме для повышения его компактности и уменьшения масс катушек часть элементов зубчатого редуктора и спиральная пружина установлены на корпусе механизма.

На чертеже дана кинематическая схема предлагаемого механизма.

На валу 1 установлены свободно вращающиеся катушки 2 и 8 с магнитным носителем 4 и неподвижно закреплены зубчатое колесо 5 и водило б с сателлитным зубчатым колесом 7, зацепляющимся с центральными колесами 8 и

9, закрепленными на катушках 2 и 8.

Зубчатое колесо 5 зацеплено с колесом 10, соединенным с пружиной 11, расположенной на корпусе механизма. (Магнитный носитель 4, огибающий ведущий вал 12, закреплен на катушках 2 и 8 таким образом, что перематывается он с катушки на катушку при встречном их вращении.

5 Механизм работает следующим образом.

Крутящий момент, создаваемый опиральной пружиной 11, передается через зубчатые колеса 10 и 5 и вал 1 на водило б, с которого он через сателлитное зубчатое колесо 7 и колеса

10 8 и 9 равномерно распределяется на катушки 2 и 3, производя натяжение магнитного носителя 4 и образуя, таким образом, пружинное замыкание кинематической цепи: катушка 2— магнитный носитель 4 — катушка 3. Ведущий

15 вал 12, вращаясь, перематывает магнитный,носигель 4 с катушки на катушку.

Если диаметры рулонов магнитного носителя на обеих катушках одинаковы, то скорости вращения катушек равны по величине и проти20 встположны по направлению. При этом вал 1 и водило 6 неподвижны, а сателлитное зубчатое колесо 7 вращается вхолостую под воздействием пары сил, создаваемой зубчатыми колесами

8 и 9.

25 Если диаметры рулонов не равны, и, следовательно, различны величины угловых скоростей катушек, то, согласно принципу работы дифференциала, вращается водило б, распуская или заводя пружину 11 через вал 1 и зуб30 чатые колеса 5 и 10.

264719

3 предмет изобретения

Составитель В. Бровкин

Техред Л. Я. Левина

Редактор T. Иванова

Корректоры: M. Коробов» и А. Николаева

Заказ 1511 о Тираж 480 Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Протяжный механизм с пружинным замыканием кинематической цепи, содержащий соосно расположенные катушки с магнитным носителем, зубчатый редуктор с дифференциалом и спиральную пружину, отлича ощийся тем, что, с целью повышения компактности механизма и уменьшения масс катушек, часть элементов зубчатого редуктора и спиральная пружина

5 установлены на корпусе механизма.
