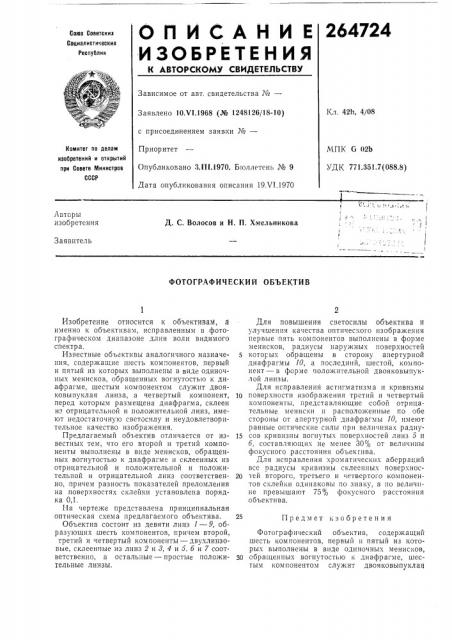

264724
О П И С А Н И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Кл. 42h, 4/08
Заявлено 10.VI.1968 (¹ 1248126/18-10) с присоединением заявки №вЂ”
Приоритет
Опубликовано 3.! I!.1970. Бюллетень № 9
Дата опубликования описания 19.VI.1970
Комитет по делам изобретений и открытий при Совете Министров
СССР
MIlK G 02Ь
УДК 771.351.7(088.8) 1 С. 1
Авторы изобретения
Д. С. Волосов и Н. П. Хме,пьникова
Заявитель
ФОТОГРАФИЧЕСКИЙ ОБЪЕКТИВ
Изобретеиие относится к ооъективам, а именно к объективам, исправленным в фотографическом диапазоне длин волн видимого спектра.
Известные объективы аналогичного назначения, содержащие шесть компонентов, первый и пятый из которых выполнены в виде одиночных менисков, обращенных вогнутостью к диафрагме, шестым компонентом служит .двояковыпуклая линза, а четвертый компонент, перед которым размещена диафрагма, склеен из отрицательной и положительной линз, имеют недостаточную светосилу и неудовлетворительное качество изображения.
Предлагаемый объектив отличается от известных тем, что его второй и третий компоненты выполнены в виде менисков, обращенных вогнутостью к диафрагме и склеенных из отрицательной и положительной и положительной и отрицательной линз соответственно, причем разность показателей преломления на поверхностях склейки установлена поряд,ка 0,1.
На чертеже представлена принципиальная оптическая схема предлагаемого объектива.
Объектив состоит из девяти линз 1 — 9, образующих шесть компонентов, причем второй, третий и четвертый компоненты — двухлинзовые, склеенные из линз 2 и 8, 4 и б, б и 7 соответственно, а остальные — простые положительные линзы, Для повышения светосилы объектива и улучшения качества оптического изображения первые пять компонентов выполнены в форме менисков, радиусы наружных поверхностей которых обращены в сторону апертурной диафрагмы 10, а последний, шестой, компонент — в форме положительной двояковыпуклой линзы.
Для исправления астигматизма и кривизны то поверхности изображения третий и четвертый компоненты, представляющие собой отрицательные мениски и расположенные по обе стороны от апертурной диафрагмы 10, имеют равные оптические силы при величинах радиу1 сов кривизны вогнутых поверхностей линз б и б, составляющих не менее 30% от величины фокусного расстояния объекгива.
Для исправления хроматических аберраций все радиусы кривизны склеенных поверхнос20 тей второго, третьего и четвертого компонентов склейки одинаковы по знаку, а по величине превышают 75,(> фокусного расстояния объектива.
25 Предмет изобретения
Фотографический объектив, содержащий шесть компонентов, первый и пятый из котоpbIx выполнены в виде одичочных менисков, Зо обращенных вогнутостью к диафрагме, шестым компонентом служит двояковыпуклая
264724
Составитель В. Вантории
Тскред Л. Я. Левина
Корректоры: М. Коробова и А. Николаева
Редактор Т. Иванова
Заказ 1511 13 Тираж 480 Подписное
LII-IИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР
Москва 7К-35, Раушская наб., д, 4/5
Типография, пр, Сапунова, 2 линза, а четвертый компонент, перед которым размещена диафрагма, склеен из отрицательной и положительной линз, отличающийся тем, что, с целью повышения светосилы с одновременным повышением качества изображения, второй и третий компоненты Oоьектива BIIIIOJIнены в виде менисков, обращенных вогнутостью к диафрагме и склеенных из отрицательной и положительной и положительной и отрицательной линз соответственно, причем
5 разность показателей преломления на поверхностях склейки установлена порядка 0,1.
