Реферат

Область техники

[0001] Настоящее изобретение относится к структуре концевого участка бумажного изделия и упаковке, изготовленной из бумаги.

Уровень техники

[0002] В качестве упаковки (пачки), которая вмещает в себя размещаемый предмет, такой как табачные изделия, широко известны упаковка типа мягкой пачки, упаковка твердого типа и тому подобные. В качестве одного вида упаковки твердого типа известна упаковка с откидной крышкой (называемая также коробкой с откидной крышкой), включающая крышку. Упаковка с откидной крышкой данного типа обычно имеет коробчатую внешнюю форму, при этом корпус, который вмещает в себя набор сигарет, и крышка для открытия и закрытия раскрывающегося конца, который образован в верхней части корпуса, поворотно соединены посредством шарнира, который предусмотрен вдоль крайнего участка упомянутого раскрывающегося конца.

[0003]

[Патентный документ 1] Национальная публикация международной патентной заявки № 2005-512909.

[Патентный документ 2] Выложенная заявка Японии № 2009-292516.

[Патентный документ 3] Национальная публикация международной патентной заявки № 2006-521245.

[Патентный документ 4] Выложенная заявка Японии № 2011-68411.

Сущность изобретения

Техническая проблема

[0004] Упаковки с откидной крышкой обычно изготавливают из бумаги, при этом в упаковке с откидной крышкой, изготовленной из бумаги, существует проблема, состоящая в том, что в результате деформации бумаги возникает промежуток между крышкой и корпусом. Для решения данной проблемы был предложен способ предотвращения возникновения промежутка посредством плотной посадки крышки и корпусной части. Однако при обычном способе, таком как этот, усложнение структуры упаковки нежелательно. Кроме того, износ бумаги в участке плотной посадки при повторяющемся сопряжении также нежелателен. Следует отметить, что данные проблемы не ограничены упаковками с откидной крышкой и могут касаться всех бумажных изделий, включая выдвижные упаковки, содержащие внутренние коробки и внешние коробки. В частности, в концевых участках бумажных изделий, деформация и износ нежелательны.

[0005] С учетом вышеописанных проблем задачей настоящего изобретения является создание способа предотвращения деформации и износа концевого участка бумажного изделия.

Решение проблемы

[0006] В настоящем изобретении, для решения вышеупомянутых проблем, концевой участок бумажного изделия подвергается сгибанию, причем разработан такой способ сгибания, что может быть предусмотрено растягивающее усилие на участке сгиба заранее.

[0007] Более подробно, настоящее изобретение представляет собой структуру концевого участка бумажного изделия, включающую концевой участок бумажного изделия, участок сгиба, который соединяется с упомянутым концевым участком, согнут в сторону упомянутого концевого участка и приклеен к упомянутому концевому участку, прямую линию сгиба, которая предусмотрена на границе между упомянутым концевым участком и упомянутым участком сгиба и по (вдоль) которой участок сгиба подвергается сгибанию, и выгравированную линию, которая предусмотрена вблизи упомянутой линии сгиба, и в концевом участке или участке сгиба, с изменяющимся расстоянием от линии сгиба, и представляет собой выгравированную линию, по которой концевой участок или участок сгиба сгибается, когда участок сгиба подвергается сгибанию.

[0008] Одной из особенностей структуры концевого участка бумажного изделия в соответствии с настоящим изобретением является включение выгравированной линии в дополнение к линии сгиба. Упомянутая выгравированная линия предназначена для облегчения сгибания бумажного изделия по аналогии с обычной выгравированной линией и может быть образована посредством фальцовки, перфорации и тонкостенного участка. Бумажное изделие изначально подвергается сгибанию по выгравированной линии, однако в структуре концевого участка бумажного изделия в соответствии с настоящим изобретением бумажное изделие подвергается сгибанию не по выгравированной линии, а по линии сгиба, которая отличается от выгравированной линии, хотя структура концевого участка бумажного изделия в соответствии с изобретением содержит выгравированную линию для сгибания. При этом, когда бумажное изделие подвергается сгибанию, в согнутом положении действует восстанавливающее усилие для возврата в исходное положение. В структуре концевого участка бумажного изделия в соответствии с изобретением участок сгиба подвергается сгибанию также по выгравированной линии, в дополнение к сгибанию по линии сгиба, и восстанавливающее усилие действует также на выгравированной линии. Кроме того, выгравированная линия образована так, что расстояние от линии сгиба изменяется. Таким образом, по сравнению с вариантом, в котором выгравированная линия образована в виде прямой линии, параллельной линии сгиба, сгибание по выгравированной линии затруднено. Следовательно, когда бумажное изделие сгибают по прямой линии сгиба, бумажное изделие сгибается, при этом оказывая сопротивление в выгравированной линии, и поэтому действует большее восстанавливающее усилие. Затем участок сгиба приклеивают к концевому участку. В результате участок сгиба не способен возвращаться в исходное положение, хотя на концевой участок бумажного изделия действует восстанавливающее усилие, которое больше обычного восстанавливающего усилия. Таким образом, в структуре концевого участка бумажного изделия в соответствии с настоящим изобретением растягивающее усилие действует на внутреннюю сторону концевого участка бумажного изделия и деформация концевого участка бумажного изделия предотвращается. То есть в структуре концевого участка бумажного изделия в соответствии с настоящим изобретением деформация бумаги вследствие износа со временем предотвращается посредством регулирования растягивающего усилия, другими словами, сдерживания деформации. Кроме того, поскольку в структуре концевого участка бумажного изделия в соответствии с настоящим изобретением участок сгиба сгибают так, чтобы образовать двойную структуру, и к тому же данная структура является очень простой, то деформация практически не возникает.

[0009] Выгравированная линия может быть выполнена в V-образной форме, в которой расстояние от линии сгиба сначала постепенно увеличивается, а потом опять уменьшается. Посредством выполнения выгравированной линии в V-образной форме, хотя это только один пример выгравированной линии, облегчается функционирование выгравированной линии, и регулирование растягивающего усилия осуществляется легко. Выгравированная линия может быть прямой или может быть изогнутой. Положение V-образной выгравированной линии может быть предусмотрено на протяжении всей линии сгиба или может быть предусмотрено в одной части линии сгиба (например, в центральном участке или концевом участке). Может быть предусмотрена одна или несколько V-образных линий. Другими словами, выгравированная линия может иметь структуру с множеством V-образных линий. Посредством образования множества V-образных линий можно вызывать большее растягивающее усилие. В выгравированной линии вершина V-образной линии может быть предусмотрена либо на стороне концевого участка, либо на стороне участка сгиба бумажного изделия, но более предпочтительно предусмотрена на стороне участка сгиба. При размещении выгравированной линии на стороне участка сгиба направления восстанавливающих усилий линии сгиба и выгравированной линии соответствуют друг другу, и может быть вынуждено действовать большее растягивающее усилие.

[0010] При этом выгравированная линия может проходить из обоих концевых участков прямой линии сгиба и может образовывать заданный угол с линией сгиба. Настоящее изобретение является примером, в котором базовые концы двух линий, образующих V-образную форму, предусмотрены в обоих концевых участках линии сгиба. При прохождении V-образной выгравированной линии из обоих концевых участков линии сгиба выгравированная линия расположена около линии сгиба вблизи обоих концевых участков линии сгиба, при этом расстояние от линии сгиба постепенно увеличивается к центру. Таким образом, когда бумажное изделие сгибается в выгравированной линии, это почти незаметно, и посредством наличия выгравированной линии можно уменьшить изменение формы бумажного изделия. Если упомянутый заданный угол сделать большим, то сгибание в выгравированной линии становится затруднительным, и поэтому растягивающее усилие увеличивается. Если же упомянутый заданный угол сделать малым, то сгибание в выгравированной линии облегчается, и растягивающее усилие уменьшается. Кроме того, если упомянутый заданный угол сделать большим, то толщина концевого участка увеличивается, форма бумажного изделия изменяется и влияние на бумажное изделие становится нежелательным. Посредством уменьшения упомянутого заданного угла можно уменьшать изменение формы бумажного изделия. Следовательно, заданный угол может быть рассчитан с учетом растягивающего усилия и изменения формы бумажного изделия. Выгравированная линия может быть прямой или изогнутой. Если выгравированная линия имеет изогнутую форму, то угол, образованный выгравированной линией и линией сгиба, может представлять собой угол, образованный касательной линией выгравированной линии в изогнутой форме и прямой линией сгиба.

[0011] Кроме того, упомянутый заданный угол может находиться в пределах 0,1°-0,5°. Предпочтительно, упомянутый заданный угол может находиться в пределах 0,2°-2,0°. Более предпочтительно, упомянутый заданный угол может находиться в пределах 0,5°-1,0°. Таким образом, достаточное растягивающее усилие может быть вынуждено действовать, и предотвращено изменение формы бумажного изделия.

[0012] Кроме того, в участке сгиба, дистальный концевой участок может быть приклеен к упомянутому концевому участку. Посредством приклеивания дистального концевого участка, на который восстанавливающее усилие действует в наибольшей степени, растягивающее усилие может быть эффективно вынуждено действовать. Участок сгиба может быть полностью приклеен к упомянутому концевому участку.

[0013] Кроме того, растягивающие усилия, которые действуют на внутреннюю сторону концевого участка бумажного изделия, могут быть вызваны так, чтобы отличаться между вариантом, в котором выгравированная линия предусмотрена в концевом участке, и вариантом, в котором выгравированная линия предусмотрена в участке сгиба. Если выгравированная линия предусмотрена в концевом участке, то может быть расширена сторона концевого участка в структуре концевого участка бумажного изделия. Если же выгравированная линия предусмотрена в участке сгиба, то может быть расширена сторона участка сгиба (углублена сторона концевого участка) в структуре концевого участка бумажного изделия. То есть направление расширения (направление углубления) структуры концевого участка может быть определено в зависимости от положения, в котором предусмотрена выгравированная линия. Следовательно, положение, в котором предусмотрена выгравированная линия, может быть надлежащим образом изменено в соответствии с целью использования бумажного изделия.

[0014] В данном документе настоящее изобретение может быть охарактеризовано как упаковка, содержащая вышеописанную структуру концевого участка бумажного продукта. Например, настоящее изобретение представляет собой упаковку, изготовленную из бумаги, включающую концевой участок, который образует по меньшей мере часть раскрывающегося края упаковки из бумаги, участок сгиба, который соединяется с упомянутым концевым участком, согнут в сторону упомянутого концевого участка и приклеен к упомянутому концевому участку, прямую линию сгиба, которая предусмотрена на границе между упомянутым концевым участком и упомянутым участком сгиба и по (вдоль) которой участок сгиба подвергается сгибанию, и выгравированную линию, которая предусмотрена вблизи упомянутой линии сгиба, и в упомянутом концевом участке или упомянутом участке сгиба, с изменяющимся расстоянием от линии сгиба, и представляет собой выгравированную линию, по которой упомянутый концевой участок или упомянутый участок сгиба сгибается, когда участок сгиба подвергается сгибанию.

[0015] В упаковке, изготовленной из бумаги в соответствии с настоящим изобретением, растягивающее усилие действует на внутреннюю сторону упомянутого концевого участка, который образует по меньшей мере часть раскрывающегося края упаковки, изготовленной из бумаги. Таким образом, в отверстии упаковки можно предотвратить деформацию вследствие износа со временем. Следовательно, когда упомянутая упаковка образована посредством крышки и корпуса, промежуток между крышкой и корпусом практически не возникает. Кроме того, в упаковке, изготовленной из бумаги в соответствии с настоящим изобретением, участок сгиба подвергается сгибанию так, чтобы образовать двойную структуру, и, к тому же, упомянутая структура очень простая, так что отверстие упаковки практически не подвергается износу.

[0016] Упомянутая упаковка, изготовленная из бумаги, может представлять собой упаковку, включающую корпус, выполненный в форме по существу прямоугольного параллелепипеда, который вмещает в себя размещаемый предмет и имеет отверстие, из которого извлекают размещаемый предмет, и крышку, которая закрывает по меньшей мере упомянутое отверстие. В такой упаковке вышеописанная структура концевого участка в соответствии с настоящим изобретением может быть использована в концевом участке крышки, например в концевом участке верхней стенки крышки или передней стенки крышки. Кроме того, структура концевого участка в соответствии с вышеупомянутым настоящим изобретением может быть использована в концевом участке отверстия корпуса. Более конкретно, настоящее изобретение представляет собой упаковку, изготовленную из бумаги, включающую корпус, выполненный в форме по существу прямоугольного параллелепипеда, который вмещает в себя размещаемый предмет и имеет отверстие, из которого извлекают размещаемый предмет, и крышку, которая закрывает по меньшей мере упомянутое отверстие, и представляет собой упаковку, изготовленную из бумаги, включающую участок сгиба, который соединяется с по меньшей мере любым одним из концевого участка крышки и концевого участка отверстия корпуса, согнут внутрь упаковки и приклеен к упомянутому концевому участку, прямую линию сгиба, которая предусмотрена на границе между упомянутым концевым участком и упомянутым участком сгиба и по (вдоль) которой участок сгиба подвергается сгибанию, и выгравированную линию, которая предусмотрена вблизи линии сгиба, и в упомянутом концевом участке или упомянутом участке сгиба, с изменяющимся расстоянием от линии сгиба, и представляет собой выгравированную линию, по которой упомянутый концевой участок или упомянутый участок сгиба сгибается, когда участок сгиба подвергается сгибанию. При сгибании участка сгиба внутрь упаковки растягивающее усилие по отношению к внутренней стороне действует на концевой участок крышки и концевой участок отверстия корпуса. В результате, промежуток между крышкой и корпусом практически не возникает.

[0017] Кроме того, упомянутая упаковка, изготовленная из бумаги, может представлять собой, например, упаковку, включающую внутреннюю коробку, которая вмещает в себя размещаемый предмет и имеет отверстие, из которого извлекают размещаемый предмет, и внешнюю коробку, которая вмещает в себя упомянутую внутреннюю коробку и имеет отверстие для вставки и извлечения, через которое вставляют и извлекают внутреннюю коробку. В такой упаковке вышеописанная структура концевого участка в соответствии с настоящим изобретением может быть использована в концевом участке отверстия внутренней коробки. Кроме того, вышеописанная структура концевого участка в соответствии с настоящим изобретением может быть использована в концевом участке упомянутого отверстия для вставки и извлечения внешней коробки. Более конкретно, настоящее изобретение представляет собой упаковку, изготовленную из бумаги, включающую внутреннюю коробку, которая вмещает в себя размещаемый предмет и имеет отверстие, из которого извлекают размещаемый предмет, и внешнюю коробку, которая вмещает в себя упомянутую внутреннюю коробку и имеет отверстие для вставки и извлечения, через которое вставляют и извлекают внутреннюю коробку, и представляет собой упаковку, изготовленную из бумаги, включающую участок сгиба, который соединяется с по меньшей мере любым одним из концевого участка отверстия внутренней коробки и концевого участка отверстия для вставки и извлечения внешней коробки, согнут внутрь упаковки и приклеен к упомянутому концевому участку, прямую линию сгиба, которая предусмотрена на границе между упомянутым концевым участком и упомянутым участком сгиба и по (вдоль) которой упомянутый участок сгиба подвергается сгибанию, и выгравированную линию, которая предусмотрена вблизи линии сгиба, и в упомянутом концевом участке или упомянутом участке сгиба, с изменяющимся расстоянием от линии сгиба, и представляет собой выгравированную линию, по которой упомянутый концевой участок или упомянутый участок сгиба сгибается, когда участок сгиба подвергается сгибанию. При сгибании участка сгиба внутрь упаковки растягивающее усилие по отношению к внутренней стороне действует на концевой участок отверстия внутренней коробки и концевой участок отверстия для вставки и извлечения внешней коробки. В результате, промежуток между внутренней коробкой и внешней коробкой практически не возникает.

[0018] Следует отметить, что упомянутая упаковка, изготовленная из бумаги, в которой используется структура концевого участка бумажного изделия настоящего изобретения, не ограничена описанным выше. Структура концевого участка бумажного изделия настоящего изобретения может широко использоваться в концевом участке упаковки, изготовленной из бумаги, который представляет собой концевой участок упаковки, изготовленной из бумаги, который выполнен с возможностью сгибания. В вышеупомянутой упаковке растягивающее усилие вынуждено действовать на внутреннюю сторону упаковки, однако растягивающее усилие может быть также вынуждено действовать на внешнюю сторону упаковки в соответствии с целью использования. Например, в упаковке, включающей крышку, содержащую переднюю стенку, и корпус, содержащий переднюю стенку, которая частично перекрывает переднюю стенку крышки, структура концевого участка, которая вынуждает растягивающее усилие действовать на внешнюю сторону упаковки, может быть использована в концевом участке передней стенки корпуса. Таким образом, увеличивается сопротивление между передней стенкой корпуса и передней стенкой крышки, и закрытие крышки улучшается.

[0019] Кроме того, настоящее изобретение может быть также охарактеризовано как заготовка вышеописанной упаковки, изготовленной из бумаги. Например, настоящее изобретение представляет собой заготовку упаковки, изготовленной из бумаги, включающей корпус, выполненный в форме по существу прямоугольного параллелепипеда, который вмещает в себя размещаемый предмет и имеет отверстие, из которого извлекают размещаемый предмет, и крышку, которая закрывает по меньшей мере упомянутое отверстие и представляет собой заготовку упаковки, изготовленной из бумаги, включающую панель крышки, образующую крышку, панель корпуса, которая соединяется с панелью крышки или образована из отдельного от панели крышки элемента, и образует корпус, укрепляющую панель, которая соединяется с по меньшей мере любым одним концевым участком из концевого участка панели крышки и концевого участка панели корпуса, согнута внутрь упаковки и приклеена к по меньшей мере любой одной панели из панели крышки и панели корпуса, прямую линию сгиба, которая предусмотрена на границе концевого участка панели крышки или концевого участка панели корпуса и укрепляющей панели, и по которой упомянутая укрепляющая панель подвергается сгибанию, и выгравированную линию, которая предусмотрена вблизи упомянутой линии сгиба, и в по меньшей мере одной из панели крышки или панели корпуса, и укрепляющей панели, с изменяющимся расстоянием от линии сгиба, и представляет собой выгравированную линию, по которой одна из панели крышки или панели корпуса и укрепляющей панели сгибается, когда укрепляющая панель подвергается сгибанию.

[0020] Кроме того, например, настоящее изобретение представляет собой заготовку упаковки, изготовленной из бумаги, включающую внутреннюю коробку, которая вмещает в себя размещаемый предмет и имеет отверстие, из которого извлекают размещаемый предмет, и внешнюю коробку, которая вмещает в себя упомянутую внутреннюю коробку и имеет отверстие для вставки и извлечения, через которое вставляют и извлекают внутреннюю коробку, и представляет собой заготовку упаковки, изготовленной из бумаги, включающую панель внутренней коробки, образующую внутреннюю коробку, панель внешней коробки, которая образована из отдельного от упомянутой панели внутренней коробки элемента и образует внешнюю коробку, укрепляющую панель, которая соединяется с по меньшей мере любым одним концевым участком из концевого участка панели внутренней коробки и концевого участка панели внешней коробки, согнута внутрь упаковки и приклеена к по меньшей мере любой одной панели из панели внутренней коробки и панели внешней коробки, прямую линию сгиба, которая предусмотрена на границе между концевым участком панели внутренней коробки или концевым участком панели внешней коробки и укрепляющей панелью, и по которой укрепляющая панель подвергается сгибанию, и выгравированную линию, которая предусмотрена вблизи линии сгиба, и в одной из панели внутренней коробки или панели внешней коробки и укрепляющей панели, с изменяющимся расстоянием от линии сгиба, и представляет собой выгравированную линию, по которой одна из панели внутренней коробки или панели внешней коробки, и укрепляющая панель сгибается, когда укрепляющая панель подвергается сгибанию.

[0021] Хотя размещаемый предмет, который помещается в корпусе упомянутой упаковки, изготовленной из бумаги, конкретно не ограничен, комплект стержнеобразных изделий, например табачное изделие, может быть предпочтительно показан в качестве размещаемого предмета. То есть размещаемый предмет в соответствии с настоящим изобретением может представлять собой табачное изделие. Следует отметить, что табачные изделия могут включать, например, сигареты (сигареты с фильтром, сигареты без фильтра), сигары (скрученный высушенный листовой табак), сигариллы, снюс, нюхательный табак, жевательный табак, электронные сигареты и другие.

[0022] Следует отметить, что средства для решения проблем в настоящем изобретении могут применяться в комбинациях по мере возможности.

Полезные эффекты изобретения

[0023] В соответствии с настоящим изобретением, может быть предусмотрен способ предотвращения деформации и износа концевого участка бумажного изделия.

Краткое описание чертежей

[0024]

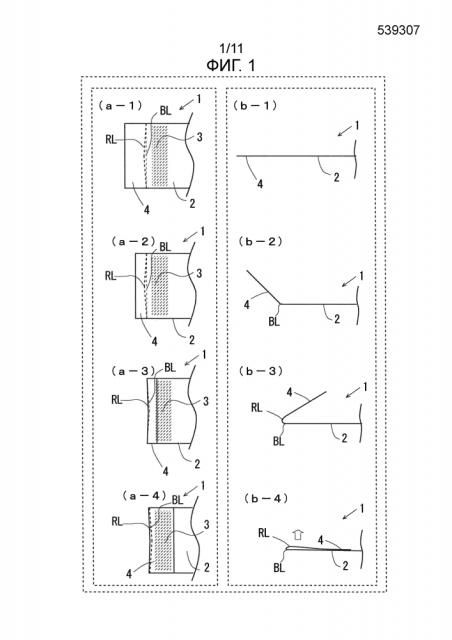

Фиг.1 показывает процесс изготовления структуры концевого участка бумажного изделия в соответствии с первым вариантом осуществления.

Фиг.2 показывает увеличенный вид сверху перед сгибанием структуры концевого участка бумажного изделия в соответствии с первым вариантом осуществления.

Фиг.3А показывает вид сверху структуры концевого участка бумажного изделия в соответствии с первым вариантом осуществления.

Фиг.3В показывает сечение по линии А-А, показанной на фиг.3А.

Фиг.3С показывает сечение по линии В-В, показанной на фиг.3А.

Фиг.4 показывает увеличенный вид сверху перед сгибанием структуры концевого участка бумажного изделия в соответствии с 1-й модификацией первого варианта осуществления.

Фиг.5 показывает увеличенный вид сверху перед сгибанием структуры концевого участка бумажного изделия в соответствии с 2-й модификацией первого варианта осуществления.

Фиг.6 показывает перспективный вид состояния, когда крышка упаковки в соответствии со вторым вариантом осуществления закрыта, если смотреть спереди сверху.

Фиг.7 показывает перспективный вид состояния, когда крышка упаковки в соответствии со вторым вариантом осуществления открыта, если смотреть впереди сверху.

Фиг.8 показывает вид сверху состояния, когда крышка упаковки в соответствии со вторым вариантом осуществления закрыта, если смотреть сверху.

Фиг.9 показывает заготовку вблизи верхней стенки крышки, в заготовке упаковки в соответствии со вторым вариантом осуществления.

Фиг.10 показывает перспективный вид состояния, когда крышка упаковки в соответствии с третьим вариантом осуществления закрыта, если смотреть спереди сверху.

Фиг.11 показывает перспективный вид состояния, когда крышка упаковки в соответствии с третьим вариантом осуществления открыта, если смотреть спереди сверху.

Фиг.12 показывает вид спереди состояния, когда крышка упаковки в соответствии с третьим вариантом осуществления закрыта, если смотреть спереди.

Фиг.13 показывает вид сверху состояния, когда крышка упаковки в соответствии с третьим вариантом осуществления закрыта, если смотреть сверху.

Фиг.14 показывает заготовку упаковки в соответствии с третьим вариантом осуществления.

Фиг.15 показывает перспективный вид состояния, когда внутренняя коробка упаковки в соответствии с четвертым вариантом осуществления помещается во внешней коробке, если смотреть впереди сверху.

Фиг.16 показывает перспективный вид состояния, когда внутренняя коробка упаковки в соответствии с четвертым вариантом осуществления выдвинута из внешней коробки, если смотреть впереди сверху.

Фиг.17 показывает перспективный вид состояния, когда внутренняя коробка упаковки в соответствии с четвертым вариантом осуществления извлечена из внешней коробки, если смотреть спереди сверху.

Описание вариантов осуществления

[0025] Ниже на основе чертежей будут описаны варианты осуществления, относящиеся к структуре концевого участка (части) бумажного изделия в соответствии с настоящим изобретением.

[0026] <Процесс изготовления>

Фиг.1 показывает процесс изготовления структуры концевого участка бумажного изделия в соответствии с первым вариантом осуществления. Ссылочные позиции (а-1)-(а-4) в левой стороне фиг.1 показывают виды сверху концевого участка бумажного изделия. Ссылочные позиции (b-1)-(b-4) в правой стороне фиг.1 показывают виды сверху в разрезе концевого участка бумажного изделия.

[0027] При изготовлении структуры концевого участка бумажного изделия в соответствии с первым вариантом осуществления сначала выполняют выгравированную линию RL для бумажного изделия. Как показано на фиг.1(а-1) и фиг.1(b-1), структура 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления включает концевой участок 2 бумажного изделия, участок сгиба (участок фальцовки) 4, который соединяется с концевым участком 2, подвергается сгибанию в сторону концевого участка 2 и приклеивается к краю 3 для соединения с концевым участком 2, прямую линию BL сгиба, которая предусмотрена на границе между концевым участком 2 и участком 4 сгиба и по которой участок 4 сгиба подвергается сгибанию, и V-образную выгравированную линию RL, которая предусмотрена вблизи линии BL сгиба, и в участке 4 сгиба, с изменяющимся расстоянием от линии BL сгиба, и представляет собой выгравированную линию RL, которая сгибается, когда участок 4 сгиба подвергается сгибанию.

[0028] Фиг.2 показывает увеличенный вид сверху перед сгибанием структуры концевого участка бумажного изделия в соответствии с первым вариантом осуществления. Одной из особенностей структуры 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления является включение V-образной выгравированной линии RL вблизи прямой линии BL сгиба. Выгравированная линия RL служит для облегчения сгибания бумажного изделия по аналогии с обычной выгравированной линией. Выгравированная линия RL может быть образована посредством сгиба, перфораций и тонкостенного участка. В качестве изготовления выгравированной линии RL показаны существующий способ изготовления, изготовление посредством графопостроителя и изготовление посредством тиснения.

[0029] В выгравированной линии RL первого варианта осуществления две прямые линии, образующие V-образную форму, проходят из обоих концевых участков прямой линии BL сгиба и образуют заданные углы α с линией BL сгиба. В первом варианте осуществления заданный угол α=1°. Заданный угол α не ограничен данным углом. Заданный угол α может находиться в пределах 0,1°-5,0°. Предпочтительно, заданный угол α может находиться в пределах 0,2°-2,0°. Более предпочтительно, заданный угол α может находиться в пределах 0,5°-1,0°. Если заданный угол α сделать большим, то сгибание по выгравированной линии RL затрудняется и соответственно растягивающее усилие увеличивается. Если же заданный угол α сделать малым, то сгибание по выгравированной линии RL облегчается и растягивающее усилие уменьшается. Кроме того, если заданный угол α сделать большим, то увеличивается толщина концевого участка и изменяется форма бумажного изделия, в результате чего влияние на бумажное изделие становится нежелательным. Делая заданный угол α малым, можно уменьшить изменение формы бумажного изделия. Таким образом, заданный угол α может быть рассчитан с учетом растягивающего усилия и изменения формы бумажного изделия. Выгравированная линия RL может быть изогнутой.

[0030] Для пояснения возвратимся к фиг.1. Как показано на фиг.1 (а-2) и (а-3) и фиг.1 (b-2) и (b-3), при изготовлении структуры 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления участок 4 сгиба сгибают по линии BL сгиба рядом. В структуре 2 концевого участка бумажного изделия в соответствии с первым вариантом осуществления участок 4 сгиба сгибают также по V-образной выгравированной линии RL в дополнение к сгибанию участка 4 сгиба по линии BL сгиба. Таким образом, как показано на фиг.1(а-3), область линии BL сгиба и выгравированной линии RL становится немного V-образной. Чертеж показывает посредством выделения, и если заданный угол α=1°, то область линии BL сгиба и выгравированной линии RL является по существу прямолинейной. То же самое относится также к другим чертежам.

[0031] Как показано на фиг.1(а-4) и фиг.1(b-4), при изготовлении структуры 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления, участок 4 сгиба приклеивают к краю 3 для приклеивания к концевому участку 2 рядом. В первом варианте осуществления приклеивают дистальный концевой участок участка 4 сгиба. Посредством приклеивания дистального концевого участка, на который восстанавливающее усилие действует в наибольшей степени, растягивающее усилие может быть вынуждено действовать эффективно. Следует отметить, что участок 4 сгиба может быть целиком приклеен к концевому участку 2. В результате получается структура 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления.

[0032] <Структура>

Фиг.3А показывает вид сверху структуры концевого участка бумажного изделия в соответствии с первым вариантом осуществления. Фиг.3В показывает сечение по линии А-А, показанной на фиг.3А. Фиг.3С показывает сечение по линии В-В, показанной на фиг.3А. Структуру 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления сгибают по прямой линии BL сгиба и выгравированной линии RL, при этом концевой участок 2 и участок 4 сгиба накладываются друг на друга, образуя двойную структуру. Кроме того, концевой участок 2 и участок 4 сгиба изгибаются таким образом, что сторона участка 4 сгиба расширяется.

[0033] <Эффективность работы>

Хотя бумажное изделие первоначально сгибают по выгравированной линии, бумажное изделие сгибают по линии BL сгиба, которая отличается от выгравированной линии RL, в структуре 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления. При этом, когда бумажное изделие сгибают, в согнутом положении действует восстанавливающее усилие для возврата в исходное положение. В структуре 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления, участок 4 сгиба также сгибают по выгравированной линии RL, в дополнение к сгибанию по линии BL сгиба, и восстанавливающее усилие действует также в выгравированной линии RL. Кроме того, выгравированная линия RL выполнена в V-образной форме, так что расстояние от линии BL сгиба изменяется. Таким образом, по сравнению с вариантом, в котором выгравированная линия RL выполнена в виде прямой линии, параллельной линии сгиба, V-образную выгравированную линию RL сгибать трудно. Следовательно, когда бумажное изделие сгибают по прямой линии BL сгиба, бумажное изделие сгибается, при этом оказывая сопротивление в выгравированной линии RL, и поэтому действует большее восстанавливающее усилие. Затем участок 4 сгиба приклеивают к концевому участку 2. В результате участок сгиба не способен возвращаться в исходное положение, хотя на концевой участок 2 бумажного изделия действует восстанавливающее усилие, которое больше обычного восстанавливающего усилия. Таким образом, в структуре 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления растягивающее усилие действует на внутреннюю сторону концевого участка 2 и участка 4 сгиба так, что сторона участка 4 сгиба расширяется. В результате концевой участок 2 и участок 4 сгиба изгибаются так, что сторона участка 4 сгиба расширяется. Поскольку в структуре 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления растягивающее усилие действует на внутреннюю сторону концевого участка 2 и участка 4 сгиба заранее, можно предотвратить деформацию бумаги вследствие износа со временем. Кроме того, структура 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления представляет собой двойную структуру с концевым участком 2 и участком 4 сгиба, накладывающимися друг на друга, и к тому же является очень простой структурой, и поэтому повредить ее трудно.

[0034] Кроме того, при продолжении V-образной выгравированной линии RL из обоих концевых участков линии BL сгиба, выгравированная линия RL расположена рядом с линией BL сгиба вблизи обоих концевых участков линии BL сгиба, и расстояние от линии BL сгиба постепенно увеличивается к центру. Таким образом, когда бумажное изделие сгибают по выгравированной линии RL, это является незаметным, и изменение формы бумажного изделия посредством наличия выгравированной линии RL может быть уменьшено.

[0035] <1-я модификация>

Структура 1 концевого участка бумажного изделия в соответствии с первым вариантом осуществления является только примером. Например, что касается выгравированной линии RL, V-образная выгравированная линия RL может быть предусмотрена в центральном участке линии BL сгиба, как показано на фиг.4. По сравнению с первым вариантом осуществления, при условии, что расстояние от линии BL сгиба до вершины выгравированной линии RL одинаковое, в примере (1-й модификации), показанном на фиг.4, заданный угол α больше, чем в первом варианте осуществления. В результате большее растягивающее усилие может быть вынуждено действовать на внутреннюю сторону концевого участка 2 и участка 4 сгиба.

[0036] <2-я модификация>

Кроме того, например, что касается выгравированной линии RL, может быть предусмотрено множество V-образных выгравированных линий RL, как показано на фиг.5. По сравнению с первым вариантом осуществления, при условии, что расстояния от линии BL сгиба до вершин выгравированных линий RL такие же, как в первом варианте осуществления, в примере, показанном на фиг.5, заданный угол α больше, чем в первом варианте осуществления. Кроме того, по сравнению с 1-й модификацией первого варианта осуществления, при условии, что расстояния от линии BL сгиба до вершин выгравированных линий RL одинаковые, в примере (2-й модификации), показанном на фиг.5, предусмотрены две V-образные выгравированные линии RL, такие же как в 1-й
