Реферат

Область техники

[0001] Настоящее изобретение относится к упаковке с шарнирной крышкой.

Уровень техники

[0002] Упаковка типа мягкой пачки, упаковка твердого типа и тому подобные обычно общеизвестны как упаковка (обертка) для размещения предметов, подлежащих размещению, таких как табачные изделия. В качестве одной из упаковок твердого типа известна упаковка с шарнирной крышкой (называемая также коробкой с шарнирной крышкой), включающая в себя крышку. Такая упаковка с шарнирной крышкой обычно имеет коробчатую внешнюю форму, и корпус, который вмещает в себя группу сигарет, и крышка для открытия и закрытия открытого конца, образованного в верхней части корпуса, поворотно соединены друг с другом посредством шарнира, обеспеченного вдоль края указанного открытого конца.

[0003] Для более удобного извлечения предметов, подлежащих размещению, таких как табачные изделия, предложена упаковка, включающая в себя механизм поднятия предметов, подлежащих размещению. Например, патентный документ 1 раскрывает сигаретную коробку, снабженную механизмом подтягивания вверх, который включает в себя второй рабочий элемент, отдельный от внутреннего оберточного материала, выполненный с возможностью возвратно-поступательного перемещения в направлении поднятия и опускания относительно первого рабочего элемента или корпуса коробки, который совершает возвратно-поступательное перемещение при открытии и закрытии крышки, и наклонного поднятия нижней поверхности вместе с группой сигарет посредством поднятия одной из передней поверхности и задней поверхности при возвратно-поступательном перемещении указанного рабочего элемента. Кроме того, например, патентный документ 2 раскрывает контейнер, содержащий подъемный элемент, связанный с по меньшей мере одним курительным изделием так, чтобы поднимать указанное курительное изделие на нижней стенке указанного контейнера, и содержащий элемент зацепления, позволяющий указанному подъемному элементу входить в зацепление с наружной верхней частью курительного изделия.

[0004]

[Патентный документ 1] Публикация WO 2013/076863.

[Патентный документ 2] Опубликованная заявка JP 2013-500212.

Сущность изобретения

Техническая проблема

[0005] В качестве обычной технологии существует упаковка, в которой группа сигарет поднимается совместно с открытием и закрытием крышки. В такой обычной технологии группа сигарет поднимается посредством простого открытия и закрытия крышки, и соответственно можно удобно извлекать сигарету из упаковки. Однако недостаток такой обычной технологии заключается в том, что диапазон возможного поднятия мал, и поднятие не является закрепленным в структуре и прочности. Кроме того, существует обычная технология поднятия группы сигарет посредством другой операции, помимо открытия и закрытия крышки. Однако в такой обычной технологии операция для поднятия должна осуществляться отдельно от открытия и закрытия. Указанная проблема существует не только в упаковке для размещения сигарет, но и в упаковке для размещения предметов, подлежащих размещению.

[0006] Настоящее изобретение создано с учетом указанной проблемы, и задачей настоящего изобретения является создание технологии, связанной с новой упаковкой с шарнирной крышкой, позволяющей осуществлять поднятие и опускание предметов, подлежащих размещению, совместно с открытием и закрытием крышки.

Решение проблемы

[0007] Для решения указанной проблемы настоящее изобретение снабжено язычковым элементом, который помогает осуществлять поднятие и опускание соединительной детали, которая поднимается и опускается совместно с открытием и закрытием крышки.

[0008] А именно, настоящее изобретение представляет собой упаковку с шарнирной крышкой, включающую корпус в форме по существу прямоугольного параллелепипеда, который вмещает в себя предметы, подлежащие размещению, и содержит отверстие для обеспечения возможности извлечения предметов, подлежащих размещению, и крышку, которая поворотно соединена с задним краем указанного отверстия посредством шарнира и открывает и закрывает указанное отверстие, причем указанная упаковка с шарнирной крышкой включает: поднимающуюся и опускающуюся деталь, которая предусмотрена на нижней стороне указанного корпуса, позволяет предметам, подлежащим размещению, помещаться на ней и поднимается и опускается совместно с открытием и закрытием указанной крышки; соединительную деталь, которая соединяет указанную крышку с указанной поднимающейся и опускающейся деталью и поднимает и опускает указанную поднимающуюся и опускающуюся деталь совместно с открытием и закрытием крышки; и язычковый элемент, который является продолжением крышки вниз, находится в контакте с указанной соединительной деталью и помогает осуществлять поднятие и опускание указанной соединительной детали совместно с открытием и закрытием крышки.

[0009] В упаковке с шарнирной крышкой по изобретению указанная поднимающаяся и опускающаяся деталь, которая позволяет предметам, подлежащим размещению, помещаться на ней, поднимается и опускается совместно с открытием и закрытием крышки. Таким образом, предметы, подлежащие размещению, поднимаются и опускаются просто посредством открытия и закрытия крышки, другими словами, без выполнения отдельно операции для поднятия и опускания, и, следовательно, предметы, подлежащие размещению, могут удобно извлекаться из указанной упаковки с шарнирной крышкой. Упаковка с шарнирной крышкой по изобретению включает язычковый элемент, так что улучшена прочность по сравнению с обычной упаковкой, который поднимается совместно с открытием и закрытием крышки, и можно надежно поднимать и опускать указанную поднимающуюся и опускающуюся деталь. В конфигурации, в которой крышка и поднимающаяся и опускающаяся деталь просто соединены друг с другом и поднимающаяся и опускающаяся деталь поднимается и опускается, нагрузка сконцентрирована в той части, где крышка соединяется с поднимающейся и опускающейся деталью, а в настоящем изобретении язычковый элемент помогает осуществлять поднятие и опускание, так что нагрузка распределяется. В результате, улучшена прочность, и возможно устойчивое поднятие и опускание поднимающейся и опускающейся детали. Кроме того, длина указанного язычкового элемента является регулируемой, так что можно регулировать диапазон перемещения при поднятии и опускании. Таким образом, диапазон перемещения при поднятии и опускании может быть увеличен по сравнению с диапазоном перемещения в обычной упаковке посредством регулирования, например, длины язычкового элемента.

[0010] Указанная поднимающаяся и опускающаяся деталь должна только позволять предметам, размещенным в упаковке, помещаться на этой детали и подниматься и опускаться совместно с открытием и закрытием крышки. Следовательно, указанная поднимающаяся и опускающаяся деталь может быть образована посредством наклонной поверхности, в которой задняя сторона при поднятии становится выше или при поднятии может становиться выше постепенно в направлении назад. Указанный язычковый элемент должен только находиться в контакте с указанной соединительной деталью и помогать осуществлять поднятие и опускание соединительной детали. Положение, размер, форма, количество и т.п. язычкового элемента конкретно не ограничены.

[0011] При этом язычковый элемент находится в контакте с соединительной деталью и способен помогать осуществлению поднятия и опускания соединительной детали, надавливая на соединительную деталь кончиком указанного язычкового элемента, когда крышку открывают и закрывают. При этом предметы, подлежащие размещению, которые помещаются в корпусе, находятся перед указанной соединительной деталью. Таким образом, в частности, в том случае, когда корпус заполнен предметами, подлежащими размещению, предполагается, что соединительная деталь удерживается между предметами, подлежащими размещению, и язычковым элементом, и подниманию и опусканию соединительной детали препятствует столкновение с предметами, подлежащими размещению. Поэтому в настоящем изобретении шарнир выполнен с возможностью отхода назад, когда крышку открывают и закрывают.

[0012] Конкретно, упаковка с шарнирной крышкой по изобретению может дополнительно включать щель, обеспеченную вдоль заднего угла корпуса и проходящую вниз от шарнира. Таким образом, шарнир выполнен с возможностью отхода назад, когда крышку открывают и закрывают, и можно предотвратить столкновение между соединительной деталью и предметами, подлежащими размещению.

[0013] Конкретно, упаковка с шарнирной крышкой по изобретению может дополнительно включать: второй шарнир, обеспеченный на нижней стороне указанного шарнира; и щель, обеспеченную вдоль заднего угла корпуса и проходящую от указанного шарнира к второму шарниру.

[0014] Таким образом, шарнир выполнен с возможностью отхода назад, когда крышку открывают и закрывают, и можно предотвратить столкновение между соединительной деталью и предметами, подлежащими размещению. В результате, можно более спокойно поднимать и опускать поднимающуюся и опускающуюся деталь совместно с открытием и закрытием крышки. Указанная щель предпочтительно проходит вверх до второго шарнира, но может проходить ниже второго шарнира. Второй шарнир может быть не предусмотрен, и может быть предусмотрена только щель. В этом случае, когда крышку открывают и закрывают, функция обеспечения отхода шарнира назад ухудшается по сравнению с случаем, когда предусмотрен второй шарнир, однако можно проще собирать упаковку.

[0015] В упаковке с шарнирной крышкой по изобретению предметы, подлежащие размещению, поднимаются, и поэтому предполагается, что, когда крышку закрывают, крышка сталкивается с верхними концами предметов, подлежащих размещению, и это мешает открытию и закрытию крышки. И поэтому в настоящем изобретении могут быть дополнительно предусмотрены шарнир и щель.

[0016] Конкретно, упаковка с шарнирной крышкой по изобретению может дополнительно включать третий шарнир, обеспеченный на верхней стороне указанного шарнира; и щель, обеспеченную вдоль заднего угла крышки и проходящую от указанного шарнира к третьему шарниру.

[0017] Таким образом, можно увеличить открытие крышки и можно предотвратить столкновение между крышкой и предметами, подлежащими размещению, чтобы более спокойно осуществлять открытие и закрытие крышки. В результате, можно более удобно извлекать предметы, подлежащие размещению, из упаковки.

[0018] Указанная поднимающаяся и опускающаяся деталь может содержать коробочки, которые разделяют и размещают предметы, подлежащие размещению, в множестве рядов, и поднимают и опускают ряд за рядом совместно с открытием и закрытием крышки, и соединительную деталь, которая соединяет указанные коробочки в направлении спереди назад. Следовательно, можно осуществлять поднятие и опускание предметов, подлежащих размещению, ряд за рядом. Указанные коробочки соединены посредством указанной соединительной детали, и можно осуществлять поднятие и опускание множества указанных коробочек совместно с открытием и закрытием крышки.

[0019] При этом, когда количество предметов, подлежащих размещению, в коробочках уменьшается, предметы, подлежащие размещению, например, иногда становятся наклоненными. В этом случае, даже когда коробочки поднимаются, верхние концы предметов, подлежащих размещению, не выступают, и поэтому верхние концы предметов, подлежащих размещению, иногда невозможно взять. Указанные коробочки могут содержать небольшой элемент, который препятствует перемещению предметов, подлежащих размещению. Следовательно, даже в том случае, когда количество предметов, подлежащих размещению, уменьшается, перемещение предметов, подлежащих размещению, предотвращается, и, например, устраняется ситуация, когда предметы, подлежащие размещению, становятся наклоненными. В результате, даже в том случае, когда количество предметов, подлежащих размещению, уменьшается, можно обеспечить удобное извлечение предметов, подлежащих размещению.

[0020] Упаковка с шарнирной крышкой по изобретению может дополнительно содержать захватную деталь, которая позволяет корпусу регулировать открытие и закрытие крышки. Таким образом, можно регулировать открытие и закрытие крышки.

[0021] При этом, как описано выше, недостаток обычной технологии заключается в том, что предметы, подлежащие размещению, не могут быть удобно извлечены, когда количество предметов, подлежащих размещению, уменьшается.

[0022] Настоящее изобретение может быть определено как деталь, которая решает такую проблему. Конкретно, настоящее изобретение представляет собой упаковку, включающую корпус, имеющий форму по существу прямоугольного параллелепипеда, который вмещает в себя предметы, подлежащие размещению, и содержит отверстие для обеспечения возможности извлечения предметов, подлежащих размещению, и крышку, которая закрывает по меньшей мере указанное отверстие, причем указанная упаковка включает: поднимающуюся и опускающуюся деталь, содержащую: мелкие коробочки, которые разделяют и размещают предметы, подлежащие размещению, в множестве рядов, и поднимают и опускают ряд за рядом; и соединительную деталь, которая соединяет указанные коробочки в направлении спереди назад, в котором проходят указанные ряды, и образует промежуток между коробочками при поднятии коробочек; и соединительную деталь, которая соединена с указанной поднимающейся и опускающейся деталью и поднимает и опускает указанную поднимающуюся и опускающуюся деталь.

[0023] В упаковке по изобретению, указанная поднимающаяся и опускающаяся деталь разделена ряд за рядом. Таким образом, даже в том случае, когда количество предметов, подлежащих размещению, уменьшается, диапазон перемещения предметов, подлежащих размещению, может быть уменьшен по сравнению со случаем, когда указанная поднимающаяся и опускающаяся деталь не разделена. В результате, в упаковке по изобретению, даже в том случае, когда количество предметов, подлежащих размещению, уменьшается, предотвращается ситуация, когда предметы, подлежащие размещению, становятся наклоненными. То есть в упаковке по изобретению коробочки, которые вмещают в себя предметы, подлежащие размещению, поднимаются и опускаются ряд за рядом, и, кроме того, предметы, подлежащие размещению, помещаются в коробочках, так что диапазон перемещения уменьшается. Соответственно, можно удобно извлекать предметы, подлежащие размещению, из упаковки. Коробочки соединены посредством указанной соединительной детали, и поднятие и опускание множества указанных коробочек может осуществляться совместно с поднятием и опусканием указанной соединительной детали. Кроме того, посредством указанной соединительной детали может быть образован промежуток между коробочками, и предметы, подлежащие размещению, разделены в направлении спереди назад, и соответственно удобно захватываются. Таким образом, предметы, подлежащие размещению, могут удобно извлекаться из упаковки по сравнению со случаем, когда указанные коробочки расположены близко друг с другом.

[0024] При этом указанная поднимающаяся и опускающаяся деталь способна подниматься и опускаться так, что промежуток в направлении спереди назад между предметами, подлежащими размещению, которые помещаются в соответствующих коробочках, постепенно расширяется по направлению к верхним сторонам предметов, подлежащих размещению, когда коробочки поднимаются. Другими словами, предметы, которые размещены в коробочках, способны подниматься так, чтобы распускаться в форме веера в виде сбоку. В упаковке по изобретению указанный промежуток в направлении спереди назад расширяется в дополнение к поднятию коробочек ряд за рядом, и соответственно верхние стороны предметов, подлежащих размещению, очень удобно захватываются, и предметы, подлежащие размещению, которые помещаются в коробочках, могут удобно извлекаться.

[0025] Промежуток между предметами, подлежащими размещению, может быть определен посредством длины в направлении спереди назад указанной соединительной детали. Например, длина в направлении спереди назад соединительной детали увеличена, так что можно увеличить промежуток между предметами, подлежащими размещению. Длина в направлении спереди назад соединительной детали может быть надлежащим образом рассчитана в соответствии с размерами и формами предметов, подлежащих размещению, и основным пользовательским сегментом предметов, подлежащих размещению, и т.п.

[0026] Указанная соединительная деталь может соединять поднимающуюся и опускающуюся деталь с крышкой и поднимать и опускать поднимающуюся и опускающуюся деталь совместно с открытием и закрытием крышки. Указанная соединительная деталь соединяет поднимающуюся и опускающуюся деталь с крышкой, так что поднятие и опускание поднимающейся и опускающейся детали может осуществляться совместно с открытием и закрытием крышки. То есть предметы, подлежащие размещению, поднимаются и опускаются просто посредством открытия и закрытия крышки, другими словами, без выполнения отдельно операции для поднятия и опускания, и соответственно предметы, подлежащие размещению, могут удобно извлекаться из упаковки.

[0027] Указанная соединительная деталь способна соединять верхние края коробочек, расположенных спереди и сзади. Соединительная деталь способна также соединять нижние края коробочек, расположенных спереди и сзади. Кроме того, соединительная деталь способна также соединять другие участки, помимо верхних краев или нижних краев коробочек, расположенных спереди и сзади. Места соединения коробочек конкретно не ограничены. Тем не менее верхние края коробочек, расположенных спереди и сзади, соединены друг с другом, так что можно эффективно расширять промежуток в направлении спереди назад между предметами, подлежащими размещению. Кроме того, верхние края коробочек соединены друг с другом, так что можно регулировать расширение в направлении спереди назад коробочек. Например, длины в направлении спереди назад множества соединительных деталей сделаны одинаковыми, так что можно расширять коробочки с одинаковым промежутком. В результате можно дополнительно улучшить внешний вид, когда коробочки распускаются в форме веера в виде сбоку.

[0028] Корпус может содержать отверстие в по меньшей мере одной части на передней стороне, так что предметы, подлежащие размещению, наклоняются вперед, когда поднимающаяся и опускающаяся деталь поднимается, и крышка может закрывать указанное отверстие корпуса. Указанная одна часть на передней стороне корпуса (например, верхняя часть) открытая, так что предметы, подлежащие размещению, удобно извлекаются, и промежуток в направлении спереди назад между предметами, подлежащими размещению, легко расширяется. В результате, предметы, подлежащие размещению, могут более удобно извлекаться из упаковки.

[0029] Упаковка по изобретению может дополнительно включать щель, обеспеченную вдоль переднего угла корпуса и проходящую вниз от края отверстия на передней стороне. Следовательно, промежуток в направлении спереди назад между предметами, подлежащими размещению, легко расширяется. В результате, размещаемые объекты могут более удобно извлекаться из упаковки.

[0030] Упаковка по изобретению может дополнительно включать язычковый элемент, который является продолжением крышки, проходит вниз, находится в контакте с соединительной деталью и помогает осуществлять поднятие и опускание соединительной детали совместно с открытием и закрытием крышки.

[0031] Упаковка по изобретению включает язычковый элемент, так что прочность улучшается по сравнению с обычной упаковкой, которая поднимает совместно с открытием и закрытием крышки, и можно стабильно поднимать и опускать коробочки. В конфигурации, в которой крышка и поднимающаяся и опускающаяся деталь просто соединены друг с другом, и поднимающаяся и опускающаяся деталь поднимается и опускается, нагрузка сконцентрирована в той части, где крышка соединяется с поднимающейся и опускающейся деталью, а язычковый элемент помогает осуществлять поднятие и опускание, так что нагрузка распределяется. В результате, прочность улучшается, и возможно стабильное поднятие и опускание поднимающейся и опускающейся детали. Кроме того, длина язычкового элемента является регулируемой, так что можно регулировать диапазон перемещения при поднятии и опускании, и диапазон перемещения при поднятии и опускании может быть сделан, например, больше, чем диапазон перемещения в обычной упаковке.

[0032] При этом язычковый элемент находится в контакте с соединительной деталью и может быть способен помогать осуществлять поднятие и опускание соединительной детали, надавливая на соединительную деталь кончиком язычкового элемента, когда крышку открывают и закрывают. При этом предметы, подлежащие размещению, которые помещаются в корпусе, находятся перед соединительной деталью. Таким образом, в частности, в том случае, когда корпус заполнен предметами, подлежащими размещению, предполагается, что соединительная деталь удерживается между предметами, подлежащими размещению, и язычковым элементом, поднятию и опусканию соединительной детали препятствует столкновение с предметами, подлежащими размещению. Поэтому в настоящем изобретении указанный шарнир выполнен с возможностью отхода назад, когда крышку открывают и закрывают.

[0033] Конкретно, упаковка по изобретению может дополнительно включать: второй шарнир, обеспеченный на нижней стороне указанного шарнира; и щель, обеспеченную вдоль заднего угла корпуса и проходящую от указанного шарнира к второму шарниру.

[0034] Таким образом, когда крышку открывают и закрывают, шарнир может отходить назад, так что можно предотвратить столкновение между соединительной деталью и предметами, подлежащими размещению. В результате, можно более спокойно поднимать и опускать указанную поднимающуюся и опускающуюся деталь совместно с закрытием и открытием крышки. Указанная щель предпочтительно проходит до второго шарнира, но может проходить ниже второго шарнира. Второй шарнир может быть не предусмотрен, и может быть предусмотрена только щель. В этом случае, когда крышку открывают и закрывают, функция обеспечения отхода шарнира назад ухудшается по сравнению со случаем, когда предусмотрен второй шарнир, однако можно проще собирать упаковку.

[0035] В упаковке по изобретению, предметы, подлежащие размещению, поднимаются и соответственно предполагается, что, когда крышку закрывают, крышка сталкивается с верхними краями предметов, подлежащих размещению, и это мешает открытию и закрытию крышки. И поэтому в настоящем изобретении могут быть дополнительно предусмотрены шарнир и щель.

[0036] Конкретно, упаковка по изобретению дополнительно включает третий шарнир, обеспеченный на верхней стороне указанного шарнира, и щель, обеспеченную вдоль заднего угла крышки и проходящую от указанного шарнира к третьему шарниру.

[0037] Таким образом, можно увеличить открытие крышки и можно предотвратить столкновение между крышкой и предметами, подлежащими размещению, чтобы более спокойно осуществлять открытие и закрытие крышки. В результате, можно более удобно извлекать предметы, подлежащие размещению, из упаковки.

[0038] Упаковка по изобретению может дополнительно содержать захватную деталь, которая позволяет корпусу регулировать открытие и закрытие крышки. Таким образом, можно регулировать открытие и закрытие крышки.

[0039] Настоящее изобретение может быть также определено как поднимающееся и опускающееся устройство, включающее указанную поднимающуюся и опускающуюся деталь. Например, настоящее изобретение представляет собой поднимающееся и опускающееся устройство, включающее: поднимающуюся и опускающуюся деталь, содержащую: коробочки, которые разделяют и размещают предметы, подлежащие размещению, в множестве рядов, и поднимают и опускают ряд за рядом; и соединительную деталь, которая соединяет указанные коробочки в направлении спереди назад, в котором продолжаются указанные ряды, и образует промежуток между коробочками при поднятии коробочек; и соединительную деталь, которая соединена с указанной поднимающейся и опускающейся деталью, и поднимает и опускает указанную поднимающуюся и опускающуюся деталь.

[0040] Предметы, подлежащие размещению, которые размещаются в корпусе указанной упаковки с шарнирной крышкой, конкретно не ограничены. Однако примером предметов, подлежащих размещению, может быть комплект стержнеобразных изделий, например табачных изделий. То есть предметы, подлежащие размещению, по изобретению могут представлять собой табачные изделия. Примерами табачных изделий могут быть, например, сигареты (сигареты с фильтром, сигареты без фильтра), сигары, сигариллы, бездымный табак, нюхательный табак, жевательный табак и электронные сигареты.

[0041] Средства для решения указанной проблемы в настоящем изобретении могут быть использованы в самых разных комбинациях.

Полезные эффекты изобретения

[0042] По изобретению можно обеспечить технологию, связанную с новой упаковкой с шарнирной крышкой, позволяющую осуществлять поднятие и опускание предметов, подлежащих размещению, совместно с открытием и закрытием крышки.

Краткое описание чертежей

[0043]

Фиг.1А представляет собой прозрачный вид в перспективе упаковки с шарнирной крышкой (в закрытом состоянии) в соответствии с первым вариантом выполнения, если смотреть спереди сверху.

Фиг.1В - прозрачный вид в перспективе упаковки с шарнирной крышкой (в закрытом состоянии) в соответствии с первым вариантом выполнения, если смотреть сзади сверху.

Фиг.2А - вид в перспективе с пространственным разделением элементов упаковки с шарнирной крышкой в соответствии с первым вариантом выполнения, если смотреть спереди сверху.

Фиг.2В - увеличенный вид в перспективе коробочек упаковки с шарнирной крышкой в соответствии с первым вариантом выполнения.

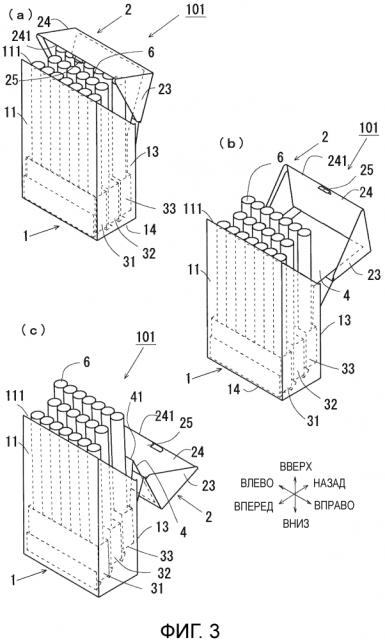

Фиг.3 - прозрачный вид в перспективе упаковки с шарнирной крышкой в соответствии с первым вариантом выполнения, если смотреть спереди сверху, и показывает открытое и закрытое состояния упаковки с шарнирной крышкой.

Фиг.4 - прозрачный вид в перспективе упаковки с шарнирной крышкой в соответствии с первым вариантом выполнения, если смотреть сзади снизу, и показывает открытое и закрытое состояния упаковки с шарнирной крышкой.

Фиг.5 - прозрачный вид в перспективе упаковки с шарнирной крышкой в соответствии с первым вариантом выполнения, если смотреть сбоку, и показывает открытое и закрытое состояния упаковки с шарнирной крышкой.

Фиг.6 - продольный разрез упаковки с шарнирной крышкой в соответствии с первым вариантом выполнения, и показывает открытое и закрытое состояния упаковки с шарнирной крышкой.

Фиг.7А показывает первую заготовку упаковки с шарнирной крышкой в соответствии с первым вариантом выполнения.

Фиг.7В показывает вторую заготовку упаковки с шарнирной крышкой в соответствии с первым вариантом выполнения.

Фиг.8А - прозрачный вид в перспективе упаковки в соответствии с вторым вариантом выполнения, если смотреть спереди сверху, и показывает закрытое состояние упаковки.

Фиг.8В - прозрачный вид в перспективе упаковки в соответствии с вторым вариантом выполнения, если смотреть сзади снизу, и показывает закрытое состояние упаковки.

Фиг.8С - прозрачный вид в перспективе упаковки в соответствии с вторым вариантом выполнения, если смотреть спереди сверху, и показывает открытое состояние упаковки.

Фиг.8D - прозрачный вид в перспективе упаковки в соответствии с вторым вариантом выполнения, если смотреть сзади снизу, и показывает открытое состояние упаковки.

Фиг.9А - вид в перспективе с пространственным разделением элементов упаковки в соответствии с вторым вариантом выполнения, если смотреть спереди сверху.

Фиг.9В - увеличенный вид в перспективе коробочек упаковки в соответствии с вторым вариантом выполнения, и показывает состояние, когда соединительные детали свернуты.

Фиг.9С - увеличенный вид в перспективе коробочек упаковки в соответствии с вторым вариантом выполнения, и показывает состояние, когда соединительные детали развернуты.

Фиг.9D - увеличенный вид в перспективе коробочек упаковки в соответствии с вторым вариантом выполнения, и показывает состояние перед размещением сигарет.

Фиг.9E - увеличенный вид в перспективе коробочек упаковки в соответствии с вторым вариантом выполнения, и показывает состояние после размещения сигарет.

Фиг.9F – вид в сечении по А-А на фиг.9Е.

Фиг.10А показывает заготовку корпуса и крышки упаковки в соответствии с вторым вариантом выполнения.

Фиг.10В показывает заготовку коробочек упаковки в соответствии с вторым вариантом выполнения.

Фиг.11 - прозрачный вид в перспективе упаковки в соответствии с вторым вариантом выполнения, если смотреть спереди сверху, и показывает открытое и закрытое состояния упаковки.

Фиг.12 - прозрачный вид в перспективе упаковки в соответствии с вторым вариантом выполнения, если смотреть спереди снизу, и показывает открытое и закрытое состояния упаковки.

Фиг.13 - прозрачный вид в перспективе упаковки в соответствии с вторым вариантом выполнения, если смотреть сзади снизу, и показывает открытое и закрытое состояния упаковки.

Фиг.14 - прозрачный вид в перспективе упаковки в соответствии с вторым вариантом выполнения, если смотреть сбоку, и показывает открытое и закрытое состояния упаковки.

Фиг.15А - схема (1), объясняющая принцип действия упаковки в соответствии с вторым вариантом выполнения.

Фиг.15В - схема (2), объясняющая принцип действия упаковки в соответствии с вторым вариантом выполнения.

Фиг.16 - прозрачный вид в перспективе упаковки в соответствии с 1-й модификацией, если смотреть сбоку, и показывает открытое и закрытое состояния упаковки с шарнирной крышкой.

Фиг.17 - прозрачный вид в перспективе упаковки с шарнирной крышкой (в закрытом состоянии) в соответствии с 2-й модификацией, если смотреть сзади сверху.

Описание варианта выполнения

[0044] Ниже будут описаны варианты выполнения упаковки с шарнирной крышкой по изобретению со ссылкой на чертежи. Хотя предметы, подлежащие размещению, которые размещаются в упаковке с шарнирной крышкой, к которой относится настоящее изобретение, не ограничены, в данном документе будет описан пример, когда в упаковке размещаются табачные изделия, такие как сигареты с фильтром и сигареты без фильтра. Материалы, формы и относительное расположение и т.п. элементов, описанных в вариантах выполнения, не ограничивают объем изобретения, если не указано иное.

[0045] <Первый вариант выполнения>

<<Конфигурация>>

Упаковка 101 с шарнирной крышкой (в дальнейшем в данном документе называемая просто «упаковкой») в соответствии с первым вариантом выполнения представляет собой так называемую коробчатую упаковку с шарнирной крышкой, имеющую форму прямоугольного параллелепипеда. Упаковка 101 в основном включает корпус 1 упаковки, выполняющий функцию размещающей детали, крышку 2, выполняющую функцию закрывающей детали, которая поворотно соединена с корпусом 1 упаковки посредством первого шарнира Н, коробочки 3, выполняющие функцию поднимающихся и опускающихся деталей, которые поднимаются и опускаются совместно с открытием и закрытием крышки 2, и соединительную пластину 4, выполняющую функцию соединительной детали, которая соединена с крышкой 2 и коробочками 3, и язычковый элемент 5, выполняющий функцию вспомогательной детали, которая помогает осуществлять поднятие и опускание соединительной пластины 4. В дальнейшем в данном описании, кроме специально указанного случая, сторона передней поверхности упаковки 100а определена как «передняя сторона», а сторона задней поверхности определена как «задняя сторона». Сторона крышки упаковки 100а определена как «верхняя сторона», а противоположная сторона (нижняя сторона упаковки) определена как «нижняя сторона». Сторона боковой стенки упаковки 100а определена как «боковая сторона» или «поперечное направление». Упаковка 101 в соответствии с первым вариантом выполнения может быть образована из, например, бумажного материала, или полимера, но материал упаковки 101 не ограничен данными материалами.

[0046] <<Корпус упаковки>>

Корпус 1 упаковки содержит в себе сигареты 6 и представляет собой коробчатый корпус, имеющий форму, в которой верхняя концевая сторона, имеющая форму прямоугольного параллелепипеда, наклонно отрезана. Корпус 1 упаковки содержит переднюю стенку 11 корпуса упаковки, заднюю стенку 12 корпуса упаковки, боковые стенки 13 корпуса упаковки и нижнюю стенку 14 корпуса упаковки. Передняя стенка 11 корпуса упаковки и задняя стенка 12 корпуса упаковки имеют соответствующие продольные прямоугольные формы. Передняя стенка 11 корпуса упаковки имеет прямоугольную форму, высота которой больше, чем высота задней стенки 12 корпуса упаковки, и обращена к задней стенке 12 корпуса упаковки. Боковые стенки 13 корпуса упаковки соединены как с боковыми краями передней стенки 11 корпуса упаковки, так и с боковыми краями задней стенки 12 корпуса упаковки, и каждая имеет форму неправильного четырехугольника, в котором верхний конец прямоугольника представляет собой наклонную сторону. То есть верхние края 131 боковых стенок 13 корпуса упаковки наклонены так, что верхний конец передней стенки 11 корпуса упаковки и верхний конец задней стенки 12 корпуса упаковки соединены друг с другом. Нижняя стенка 14 корпуса упаковки имеет прямоугольную форму и соединена с нижними концами передней стенки 11 корпуса упаковки и задней стенки 12 корпуса упаковки. Задняя стенка 12 корпуса упаковки выполнена с первым шарниром Н1, язычковым элементом 5, вторым шарниром Н2 и щелями 7.

[0047] Первый шарнир Н1 образован на границе между задней стенкой 12 корпуса упаковки и задней стенкой 22 крышки, проходит через заднюю часть и взаимно поворотно соединяет заднюю стенку 12 корпуса упаковки с крышкой 2.

[0048] Язычковый элемент 5 образован от области центра первого шарнира Н1 к нижней стороне. Язычковый элемент 5 образован посредством вырезания задней стенки 12 корпуса упаковки в области центра первого шарнира Н1 в U-образной форме. Язычковый элемент 5 является продолжением задней стенки 22 крышки и поворачивается совместно с открытием и закрытием крышки 2, а кончик поднимается и опускается. Кроме того, язычковый элемент 5 содержит внутреннюю поверхность, которая находится в контакте с наружной поверхностью соединительной пластины 4. Таким образом, когда язычковый элемент 5 поворачивается совместно с открытием и закрытием крышки 2, соединительная пластина 4 в контакте с язычковым элементом 5 также поднимается и опускается совместно с перемещением язычкового элемента 5. В данном варианте выполнения язычковый элемент 5 содержит изогнутый нижний концевой край. Однако форма язычкового элемента 5 конкретно не ограничена и может быть, например, прямоугольной.

[0049] Второй шарнир Н2 образован на нижней стороне относительно первого шарнира Н1 и язычкового элемента 5 и проходит через заднюю часть. Второй шарнир Н2 функционирует как одна из осей поворота крышки 2 и позволяет первому шарниру Н1 отходить назад, когда крышку открывают и закрывают.

[0050] Щели 7 образованы от первого шарнира Н1 до второго шарнира Н2, в угловых участках, образованных между задней стенкой корпуса упаковки и боковыми стенками 13 корпуса упаковки (например, см. фиг.2А). Щели 7 позволяют первому шарниру Н1 отходить назад вместе с вторым шарниром Н2, когда крышку открывают и закрывают. Кроме того, щель 7 выполняет функцию дополнительного увеличения открытия крышки 2.

[0051] Корпус 1 упаковки, выполненный так, как описано выше, включает отверстие в верхнем конце. Кроме того, крышка 2 поворотно (с возможностью поворота) соединена (связана) с задними краями данного отверстия посредством первого шарнира Н1.

[0052] <<Крышка>>

Крышка 2 закрывает отверстие корпуса 1 упаковки. Крышка 2 содержит прямоугольную заднюю стенку 22 крышки, соединенную с первым шарниром Н1, прямоугольную верхнюю стенку 24 крышки, соединенную так,
