Реферат

Область техники, к которой относится изобретение

Изобретение относится к оборудованию инфраструктуры для сетей беспроводной связи, к сетям беспроводной связи и способам связи через сети беспроводной связи.

Уровень техники

Мобильные телекоммуникационные системы третьего и четвертого поколения, такие как основанные на 3GPP, определенном в UMTS и в архитектуре Долгосрочного развития (LTE), позволяют поддерживать более сложные услуги, чем простые голосовые услуги и услуги по передаче сообщений, предлагаемые предыдущими поколениями систем мобильной связи.

Например, с помощью улучшенного радиоинтерфейса и благодаря повышенным скоростям передачи данных, обеспечиваемым системами LTE, пользователь может наслаждаться приложениями с высокой скоростью передачи данных, такими как мобильная потоковая передача видеоданных и мобильная видеоконференция, которая ранее была доступна только через соединение для передачи данных по фиксированной линии. Потребность в разворачивании сетей третьего и четвертого поколения поэтому является сильной, и зона обслуживания этих сетей, то есть географические местоположения, где возможен доступ к сетям, как ожидается, будет быстро увеличиваться.

Ожидаемое широкое распространение сетей третьего и четвертого поколения привело к параллельному развитию класса устройств и приложений, которые, вместо использования преимущества доступных высоких скоростей передачи данных, используют преимущества надежного радиоинтерфейса и расширенного охвата зоны обслуживания. Примеры включают в себя так называемые приложения для передачи машинного типа (МТС), которые могут быть представлены полуавтономными или автономными устройствами беспроводной передачи данных (то есть устройствами МТС), которые передают малое количество данных на относительно нечастой основе. Примеры включают в себя так называемые интеллектуальные счетчики, которые, например, расположены в доме потребителя и периодически передают информацию обратно в центральный сервер МТС, составляющие данные, относящиеся к потреблению потребителями коммунальной услуги, такой как газ, вода, электричество и так далее. Другие примеры включают в себя медицинские устройства, которые постоянно или периодически передают данные, такие как, например, результаты измерений или показатели мониторов, через сеть передачи данных в сервер, и самостоятельные приложения, в которых данные измерений собирают из датчиков транспортного средства и передают через сеть мобильной связи в сервер, соединенный с сетью.

Хотя удобно использовать в терминале, таком как терминал типа МТС, преимущества широкой зоны обслуживания, обеспечиваемой мобильной сетью передачи данных третьего или четвертого поколения, в настоящее время присутствуют недостатки. В отличие от обычного мобильного терминала третьего или четвертого поколения, такого как смартфон, терминал типа МТС, предпочтительно, является относительно простым и недорогостоящим. Тип функций, выполняемых терминалом типа МТС (например, сбор и передача обратно данных в виде отчетов), не требует выполнения особенно сложной обработки. Кроме того, такие более упрощенные устройства могут работать от аккумуляторной батареи и может потребоваться их развертывание на существенное время, прежде чем эти батареи будут заменены. Поэтому сбережение энергии является важным моментом. Кроме того, всегда важно использовать ресурсы сети мобильной связи настолько эффективно, насколько это возможно. Однако эффективное использование ресурсов передачи данных и сохранение энергии представляют собой применимые цели, в общем, относящиеся ко всем типам терминалов связи.

Раскрытие изобретения

В соответствии с примерным аспектом, обеспечивается оборудование инфраструктуры, формирующее часть сети мобильной связи, которая выполнена с возможностью приема пакетов данных от терминала связи. Оборудование инфраструктуры включает в себя планировщик, выполненный с возможностью управления передатчиком и приемником для передачи и приема сигналов в соответствии с интерфейсом беспроводного доступа, при этом планировщик выполнен с возможностью приема от приемника показателя количества пакетов данных, устойчивых к задержке, и пакетов данных, не устойчивых к задержке, во входном буфере терминала связи, входной буфер, принимающий пакеты данных, для размещения в буфере пакетов данных для передачи терминалом связи через интерфейс беспроводного доступа, и показателя текущего состояния для радиопередачи данных, для передачи пакетов данных от терминала связи на оборудование инфраструктуры через интерфейс беспроводного доступа. Планировщик выполнен с возможностью определения, в соответствии с заданными состояниями, которые включают в себя текущее состояние для радиопередачи данных и количество пакетов данных, устойчивых к задержке, во входном буфере терминала связи и количество пакетов, не устойчивых к задержке, во входном буфере либо для выделения ресурсов передачи данных интерфейса беспроводного доступа для терминала связи, для передачи пакетов данных, не устойчивых к задержке, или передачи пакетов данных, не устойчивых к задержке, и пакетов данных, устойчивых к задержке, в оборудование инфраструктуры, либо невыделения ресурсов связи интерфейса беспроводного доступа, до тех пор пока заданные условия не будут удовлетворены, и если ресурсы связи выделены для терминала связи для приема пакетов данных, устойчивых к задержке, и пакетов данных, не устойчивых к задержке, или пакетов данных, не устойчивых к задержке.

Варианты осуществления настоящей технологии могут обеспечить компоновку, в которой пакеты данных, которые могут быть классифицированы, по меньшей мере, на пакеты данных, устойчивые к задержке, и не устойчивые к задержке, передают с помощью терминала связи таким способом, который позволяет сохранить энергию терминала связи и более эффективно использовать ресурсы связи интерфейса беспроводного доступа, обеспечиваемого сетью мобильной связи. Следует понимать, что пакеты данных, устойчивые к задержке, могут быть задержаны на заданное время или на неопределенное время и таким образом, могут быть размещены в буфере во входном буфере перед передачей. В зависимости от текущих условий радиопередачи, для передачи пакетов данных, терминал связи может размещать в буфере входные пакеты, состоящие из пакетов данных для пакетов данных, устойчивых к задержке, до тех пор, пока канал не будет находиться в состоянии, в котором ресурсы связи эффективно могут использоваться для передачи пакетов данных. Кроме того, сигналы и данные управления требуется передавать, как из терминала связи, так и из сети мобильной связи прежде, чем терминал связи сможет получить доступ к ресурсам связи для передачи пакетов данных. Поэтому чем больше пакетов данных может быть передано при любом сеансе связи, например, как тогда, когда терминал связи установил носитель через интерфейс беспроводного доступа, тем более эффективна передача пакетов данных. Таким образом, в результате размещения в очереди пакетов данных во входном буфере до тех пор, пока не будет принято заданное количество пакетов данных, устойчивых к задержке, может обеспечиваться более эффективное использование ресурсов радиопередачи. Однако терминалы связи также должны передавать пакеты данных, не устойчивые к задержке. Если один или больше пакетов данных, не устойчивых к задержке, присутствуют во входном буфере, тогда в зависимости от состояния канала радиопередачи, терминал связи может передать пакет данных, не устойчивый к задержке, с пакетами данных, устойчивыми к задержке, для обеспечения эффективного прироста как при использовании ресурсов радиопередачи, так и для сохранения энергии, доступной для терминала мобильной связи. Сохранение энергии достигается в одном примере при передаче пакетов данных только, когда состояние радиопередачи превышает заданный измеряемый показатель качества. Таким образом, терминал связи передает пакеты данных только, как функцию состояния канала радиопередачи и определенное количество пакетов данных, устойчивых к задержке и не устойчивых к задержке, присутствует во входном буфере. В соответствии с этим при такой комбинации свойств терминал связи одновременно позволяет более эффективно сохранять энергию и использовать ресурсы интерфейса беспроводного доступа для связи.

В одном примерном варианте осуществления передачу пакетов данных, устойчивых к задержке, и пакетов данных, не устойчивых к задержке, определяют в соответствии с количеством энергии, доступной для терминала связи в комбинации с текущим состоянием радиопередачи. Таким образом, пакет данных, не устойчивый к задержке, имеет приоритет для передачи в отношении пакетов данных, устойчивых к задержке, в зависимости от того, превышает ли энергия, доступная для терминала связи, заданное пороговое значение.

Следует понимать, что различные комбинации состояний для радиопередачи и множество пакетов данных, присутствующих во входном буфере, можно комбинировать для достижения улучшений как в отношении сохранения энергии для терминала связи, так и для повышения эффективности использования ресурсов связи.

В одном примерном варианте осуществления решение в отношении предоставления ресурсов соединения для терминалов связи для передачи пакетов данных определяют с помощью оборудования инфраструктуры сети мобильной связи как функции количества пакетов данных, устойчивых к задержке, и количества пакетов данных, не устойчивых к задержке, во входном буфере терминала связи с текущим состоянием для радиопередачи.

В соответствии с другим примерным аспектом, предусмотрен терминал связи, содержащий передатчик, выполненный с возможностью передачи сигналов в сеть беспроводной передачи данных через интерфейс беспроводного доступа, предусмотренный в сети беспроводной передачи данных. Терминал связи также содержит приемник, выполненный с возможностью приема сигналов из сети беспроводной связи, и контроллер, выполненный с возможностью управления передатчиком и приемником для передачи и приема сигналов, в котором контроллер включает в себя входной буфер, для приема пакетов данных, для передачи в качестве сигналов, через интерфейс беспроводного доступа. Контроллер выполнен с возможностью идентификации, являются ли принимаемые пакеты данных устойчивыми к задержке или не устойчивыми к задержке для определения, в комбинации с сигналами, принятыми из приемника, показателя текущего состояния для радиопередачи, формируемого интерфейсом беспроводного доступа, для передачи пакетов данных через интерфейс беспроводного доступа и, в соответствии с заданными условиями, которые включают в себя текущее состояние радиопередачи и количество пакетов данных, устойчивых к задержке, во входном буфере и количество пакетов данных, не устойчивых к задержке, во входном буфере, либо для передачи пакетов данных, не устойчивых к задержке, или для передачи пакетов данных, не устойчивых к задержке, и пакетов данных, устойчивых к задержке, из входного буфера в сеть мобильной связи, используя передатчик, или для содержания пакетов данных, устойчивых к задержке или не устойчивых к задержке, во входном буфере до тех пор, пока не будут удовлетворяться заданные условия.

Различные дополнительные аспекты и свойства настоящего раскрытия определены в приложенной формуле изобретения и включают в себя способ приема от терминала связи в оборудовании инфраструктуры.

Краткое описание чертежей

Варианты осуществления настоящего раскрытия будут описаны ниже только в качестве примера со ссылкой на приложенные чертежи, на которых одинаковые части обозначены соответствующими номерами ссылочных позиций и на которых:

на фиг. 1 схематично показана блок-схема системы мобильной связи, которая включает в себя терминалы связи (UE) и базовую станцию (eNodeB);

на фиг. 2 показано схематичное представление десяти подфреймов части нисходящей передачи данных интерфейса беспроводного доступа;

на фиг. 3 показано схематичное представление ресурсов поднесущих и символов для подфрейма, показанного на фиг. 2;

на фиг. 4 показано схематичное представление состава фрейма и подфреймов и временных интервалов восходящего канала интерфейса беспроводного доступа, обеспечиваемого системой связи, представленной на фиг. 1;

на фиг. 5 показано более подробное представление состава подфрейма для фрейма, показанного на фиг. 4, для восходящего канала передачи интерфейса беспроводного доступа, который включает в себя канал управления восходящим каналом передачи (PUCCH) и совместно используемый канал восходящей передачи данных (PUSCH);

на фиг. 6 представлен типичный обмен сообщениями, который требуется для доступа к ресурсам совместно используемого восходящего канала передачи для передачи данных из UE в eNodeB;

на фиг. 7 схематично показана блок-схема примерного терминала связи, который может использоваться для воплощения примерного варианта осуществления настоящей технологии;

на фиг. 8 схематично показана блок-схема примера контроллера, представленного на фиг. 7, который выполнен с возможностью передачи пакетов данных, в зависимости от количества и типа пакетов данных, предназначенных для передачи, и текущего состояния радиопередачи;

на фиг. 9 показана блок-схема последовательности операций, представляющая один пример операции терминала связи, работающего в соответствии с настоящей технологией;

на фиг. 10 показано схематичное представление в графическом представлении, представляющее заданные условия радиоканала в отношении трех пороговых значений А, В и С измеряемых показателей качества;

на фиг. 11 показана блок-схема последовательности операций, иллюстрирующая работу контроллера, для определения, следует ли передавать пакеты данных в соответствии с их типом и количеством пакетов данных каждого типа и включая в себя текущее состояние источника питания, доступного для терминала связи;

на фиг. 12 показан пример системы мобильной связи, в которой воплощена настоящая технология;

на фиг. 13 показано схематичное представление обмена сообщениями, в котором терминал связи передает состояние буфера и запросы на подачу сигналов в базовую станцию (eNodeB);

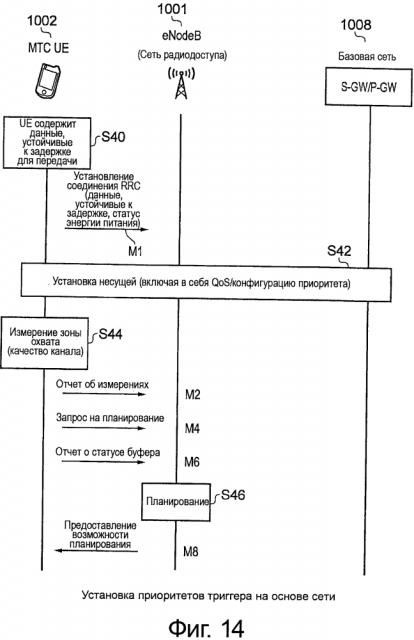

на фиг. 14 показана схематичная блок-схема последовательности операций, включающая в себя обмен сообщениями, которая иллюстрирует операцию, в которой терминал связи передает отчеты об измерениях и состояние буфера в сеть мобильной связи для обеспечения для базовой станции сети возможности определения, были ли удовлетворены заданные условия, для передачи пакетов данных из входного буфера терминала связи.

Осуществление изобретения

Пример сети

На фиг. 1 показана схема, иллюстрирующая основную функцию обычной системы мобильной связи. На фиг. 1 сеть мобильной связи включает в себя множество базовых станций 101, соединенных с базовой сетью 102. Каждая базовая станция обеспечивает зону 103 охвата (то есть соту), в пределах которой данные могут быть переданы в и приняты из терминалов 104 передачи данных. Данные передают из базовой станции 101 в терминал 104 передачи данных, в пределах зоны 103 охвата через нисходящий канал радиопередачи. Данные передают из терминала связи в базовую станцию 101 через восходящий канал 104 радиопередачи. Базовая сеть 102 направляет данные в и из базовых станций 104 и обеспечивает функции, такие как аутентификация, администрирование мобильностью, зарядка и так далее. Базовые станции 101 обеспечивают интерфейс беспроводного доступа, содержащий восходящий канал радиопередачи и нисходящий канал радиопередачи для терминалов связи, и формируют примеры оборудования инфраструктуры или сетевых элементов для сети мобильной связи и могут представлять собой, например LTE, улучшенный Node В (eNodeB или eNB).

Терминалы связи будут использоваться для обозначения устройств связи или устройства, которое может передавать или принимать данные через сеть мобильной связи. Другие термины также могут использоваться для терминалов связи, такие как персональное вычислительное устройство, удаленный терминал, устройство приемопередатчика или оборудование пользователя (UE), которое может быть или может не быть мобильным. Термин UE будет использоваться в следующем описании взаимозаменяемо с терминалом связи.

Пример конфигурации нисходящего канала передачи

Мобильные системы связи, такие как размещены в соответствии с архитектурой Долгосрочного развития (LTE), определенной в 3GPP, используют мультиплексирование с ортогональным частотным разделением (OFDM) на основе интерфейса радиодоступа для нисходящего канала радиопередачи (так называемый, OFDMA) и восходящего канала радиопередачи (так называемый, SC-FDMA). Данные передают по восходящему каналу радиопередачи и по нисходящему каналу радиопередачи по множеству ортогональных поднесущих. На фиг. 2 показана схема, иллюстрирующая радиофрейм 201 нисходящего канала передачи LTE на основе OFDM. Радиофрейм нисходящего канала передачи LTE передают из базовой станции LTE, и он длится 10 мс. Радиофрейм нисходящего канала передачи содержит десять подфреймов, и каждый подфрейм длится 1 мс. Первичный сигнал синхронизации (PSS) и вторичный сигнал синхронизации (SSS) передают в первом и шестом подфреймах (обычно нумеруемых как подфреймы 0 и 5) фрейма LTE, в случае системы дуплексирования с частотным разделением (FDD). Физический канал широковещательной передачи (РВСН) передают в первом подфрейме фрейма LTE. PSS, SSS и РВСН более подробно описаны ниже.

На фиг. 3 представлена схема, предусматривающая сетку, которая иллюстрирует структуру примера обычного подфрейма LTE нисходящего канала передачи. Подфрейм содержит заданное количество символов, которые передают в течение периода 1 мс. Каждый символ содержит заданное количество ортогональных поднесущих, распределенных по полосе пропускания радионесущей нисходящего канала передачи.

Пример подфрейма, показанный на фиг. 3, содержит 14 символов и 1200 поднесущих, разнесенных по полосе пропускания 20 МГц. Наименьший модуль, в котором могут быть переданы данные в LTE, представляет собой двенадцать поднесущих, передаваемых в одном подфрейме. Для ясности на фиг. 3 каждый отдельный элемент ресурса не показан, но вместо этого каждый отдельный прямоугольник сетки подфрейма соответствует двенадцати поднесущим, передаваемым по одному символу.

На фиг. 3 показано выделение ресурса для четырех терминалов 340, 341, 342, 343 передачи данных. Например, выделение 342 ресурсов для первого терминала связи (UE 1) продолжается по пяти блокам из двенадцати поднесущих, выделение 343 ресурсов для второго терминала связи (UE2) продолжается по шести блокам из двенадцати поднесущих и так далее.

Данные канала управления передают в области 300 управления подфрейма, содержащей первые n символов подфрейма, где n может изменяться между одним и тремя символами для полосы пропускания канала 3 МГц или больше и где n может изменяться между двумя и четырьмя символами для полосы пропускания канала 1,4 МГц. Данные, передаваемые в области 300 управления, включают в себя данные, передаваемые по физическому каналу управления нисходящего канала передачи (PDCCH), физическому каналу индикатора формата управления (PCFICH) и физическому каналу индикатора HARQ (PHICH).

PDCCH содержит данные управления, обозначающие, какие поднесущие по каким символам подфрейма были выделены для определенных терминалов связи (UE). Таким образом, данные PDCCH, передаваемые в области 300 управления подфрейма, показанного на фиг. 3, могли бы обозначать, что для UE1 был выделен первый блок ресурсов 342, что для UE2 был выделен второй блок ресурсов 343 и так далее. В подфреймах, где его передают, PCFICH содержит данные управления, обозначающие длительность области управления в этом подфрейме (то есть между одним и четырьмя символами), и PHICH содержит данные HARQ (гибридного автоматического запроса), обозначающие, были или нет ранее переданные данные восходящего канала успешно приняты сетью.

В некоторых подфреймах символы в центральной полосе 310 подфрейма используются для передачи информации, включающей в себя первичный сигнал синхронизации (PSS), вторичный сигнал синхронизации (SSS) и физический канал широковещательной передачи (РВСН), упомянутый выше. Такая центральная полоса 310 обычно имеет ширину 72 поднесущих (соответствует полосе пропускания 1,08 МГц). PSS и SSS представляют собой последовательности синхронизации, которые, будучи однажды детектированными, обеспечивают для терминала 104 передачи данных возможность достигать кадровой синхронизации и определять идентичность соты базовой станции (eNodeB), передающей сигнал нисходящего канала передачи. РВСН содержит информацию о соте, содержащую блок основной информации (MIB), который включает в себя параметры, которые требуются для терминалов связи для доступа к соте. Данные, передаваемые в отдельные терминалы связи по физическому совместно используемому каналу нисходящей передачи (PDSCH), могут быть переданы в остальных блоках элементов ресурса передачи данных подфрейма.

На фиг. 3 также показана область PDSCH, содержащая системную информацию и продолжающаяся в полосе пропускания R₃₄₄. Таким образом, на фиг. 3 центральная частота содержит каналы управления, такие как PSS, SSS и РВСН, и поэтому подразумевает минимальную полосу пропускания приемника терминала связи.

Количество поднесущих в канале LTE может изменяться в зависимости от конфигурации сети передачи данных. Обычно такая вариация составляет от 72 поднесущих, содержащихся в пределах полосы пропускания канала 1,4 МГц, до 1200 поднесущих, содержащихся в пределах полосы пропускания канала 20 МГц, как показано на фиг. 3. Как известно в данной области техники, поднесущие, содержащие данные, переданные по PDCCH, PCFICH и PHICH, обычно распределены по всей полосе пропускания подфрейма. Поэтому обычный терминал связи может быть выполнен с возможностью принимать всю полосу пропускания подфрейма для приема и декодирования области управления.

Пример конфигурации восходящего канала передачи

Структура PUSCH

В соответствии с примерным вариантом осуществления, восходящий канал передачи интерфейса беспроводного доступа, который работает в соответствии с LTE, находится под управлением eNodeB, который принимает отчеты о состоянии буфера (BSR) из UE, для помощи при принятии решения при планировании. Как и с нисходящим каналом передачи, восходящий канал передачи включает в себя канал передачи данных, который обеспечивает совместно используемый ресурс, известный, как физический восходящий совместно используемый канал (PUSCH), предоставляя ресурсы, которые предоставляются в сообщениях информации управления нисходящим каналом передачи (DO), передаваемых по PDCCH. Ресурсы связи предоставляют UE на основе группы блока ресурса (RBG), где RBG может содержать два, три или пять RB. Представляемые ресурсы PUSCH являются непрерывными частотными ресурсами, которые обеспечивают возможность передачи с малой кубической мерой, поскольку это улучшает эффективность усилителя мощности. Исключение из этого состоит в том, что из LTE Rel-10 PUSCH может быть предоставлен в двух отдельных "кластерах", и каждый кластер индивидуально содержит непрерывные частотные ресурсы. Больше деталей можно найти в соответствующих спецификациях 3GPP, например TS 36.211, TS 36.212, TS 36.213 и TS 36.331.

На фиг. 4 показан пример представления структуры фрейма восходящего канала передачи. Как показано на фиг. 4, каждый фрейм восходящего канала передачи состоит из 10 подфреймов, в соответствии нисходящим каналом передачи. Каждый из этих подфреймов состоит из двух временных интервалов 401, 402. Каждый интервал состоит из семи символов в области времени, и в области частоты каждый из символов обеспечивает множество поднесущих, которые назначают для одного UE. Блоки ресурсов назначают в области частоты на основе 12 поднесущих таким образом, что UE может быть назначено Nx12 поднесущих в области частоты. Как правило, в соответствии с обычной операцией, UE назначают все из семи символов во временном интервале 401, 402. Как показано на фиг. 4, два примера 404, 406 представляют символы в каждом интервале, которые включают в себя PUSCH 408, который, как пояснялось выше, обеспечивает совместно используемый физический канал для ресурсов восходящего канала передачи и опорный символ 410 модуляции (DMR). Каждый из символов во временном интервале включает в себя циклический префикс CP 412, который, в соответствии с принципами операции OFDM, обеспечивает повторение выборок из желательного канала в течение защитного периода, для разрешения взаимной помехи между символами.

Структура PUCCH

На фиг. 5 показано представление структуры подфрейма для восходящего канала передачи в области частоты. Как обозначено выше, каждый подфрейм состоит из двух временных интервалов 401, 402, в течение которых передают семь символов в области времени, и в области частоты каждый символ состоит из поднесущих, выделенных для того же UE, на основе Nx12 поднесущих. Однако на фиг. 5 показано упрощенное представление восходящего канала передачи, который не представляет передачу отдельных символов, но представляет пример воплощения канала управления восходящего канала передачи, который в примере LTE мог бы представлять собой физический канал управления восходящего канала передачи (PUCCH).

Как показано на фиг. 5, блоки ресурса, которые выделяют для UE из совместно используемого физического канала PUSCH, занимают центральный участок полосы 420 частот, тогда как PUCCH формируется на краях полосы 422, 424 частот. Область PUCCH поэтому представляет собой два RB, по одному в каждом интервале подфрейма, которые расположены рядом с противоположными концами полосы пропускания системы. Точнее, для которого RB выделяют PUCCH, зависит от информации управления восходящим каналом передачи (UCI), который он содержит. Формат PUCCH и какое количество RB выделяет eNodeB в сумме для PUCCH в подфрейме. В отличие от PUSCH и PDSCH, в примере воплощения LTE, ресурсы для PUCCH не передают в виде сигналов исключительно по PDCCH, но вместо этого передают в виде сигналов по конфигурации RRC, скомбинированной в некоторых случаях со скрытой информацией, относящейся к местоположению PDCCH. Сама конфигурация RRC является частично определенной для соты и частично определенной для UE.

В примере сети LTE, в Rel-8 и Rel-9, UE никогда не имеет PUSCH и PUCCH в одном подфрейме для сохранения низкой кубической меры передачи. Поэтому когда UCI должна быть передана в подфрейме, где UE должно иметь PUSCH, UCI мультиплексируют на PUSCH и PUCCH не передают. Из Rel 10, могут быть одновременно сконфигурированы PUSCH и PUCCH.

Как показано на фиг. 5, PUCCH состоит из разных форматов. Форматы PUCCH переносят UCI следующим образом:

- Формат 1: Запрос на планирование (SR)

- Формат 1a: 1-битный HARQ ACK/NACK с или без SR

- Формат 1b: 2-битный HARQ ACK/NACK с или без SR

- Формат 2: CSI в 20 кодированных битах (с 1- или 2-битным HARQ ACK/NACK в расширенном CP)

- Формат 2а: CSI и 1-битный HARQ ACK/NACK

- Формат 2b: CSI и 2-битный HARQ ACK/NACK

- Формат 3: Множество ACK/NACK для объединения несущей с необязательным SR

Передача данных в зависимости от состояния канала

Как упомянуто выше, варианты осуществления настоящей технологии обеспечивают компоновку, в которой UE может более эффективно связываться с интерфейсом беспроводного доступа для одновременного сохранения электроэнергия, которая доступна для UE, и для обеспечения возможности более эффективной передачи данных с учетом передаваемой служебной информации в виде сигналов, которые требуется передавать более эффективно.

Как будет понятно, в соответствии с настоящим примером передачи данных LTE и как пояснялось выше, передача данных как восходящего, так и нисходящего каналов передачи осуществляется через совместно используемые ресурсы. Таким образом, UE принимает данные по нисходящему каналу передачи, переданные по PDSCH, который представляет собой совместно используемый канал нисходящей передачи, и передает данные по восходящему каналу передачи по PUSCH, который представляет собой совместно используемый канал восходящего канала передачи. Для обеспечения доступа к PUSCH, обычно UE выполняет согласование с eNodeB 101, как представлено в упрощенной форме на фиг. 6. Как показано на фиг.6, для передачи данных по совместно используемому восходящему каналу передачи, UE 104 передает сообщение запроса случайного доступа в канале PRACH 600 в канале случайного доступа восходящего канала передачи в eNodeB 101. eNodeB 101 отвечает путем передачи ответа в канале 602 управления нисходящего канала передачи (PDCCH), в котором UE получает наставление принять ответное сообщение из PDSCH. Ответное сообщение предоставляет для UE выделение ресурсов по совместно используемому каналу восходящего канала передачи (PUSCH). UE затем передает данные по PUSCH в eNodeB и принимает подтверждения для каждого из пакетов данных, переданные с использованием сообщения 606 ACK/NACK нисходящего канала передачи. UE продолжает передавать данные через PUSCH и принимает соответствующие сообщения 608, 610 ACK/NACK до тех пор, пока все пакеты данных во входном буфере UE не будут переданы.

Как будет понятно из обмена сообщениями, требуемыми для передачи данных по совместно используемому восходящему каналу, существенное количество сообщений 600, 602, 606, 610, содержащих сигналы, должно быть передано для передачи данных по совестно используемому восходящему каналу передачи (PUSCH) в ходе передач 604, 608, содержащих данные. Поэтому количество ресурсов передачи данных, требуемых для передачи сообщений, содержащих сигналы, которые требуются при активной передаче в UE до тех пор, пока не будут высвобождены совместно используемые ресурсы канала, по сравнению с количеством передаваемых данных, обеспечивает меру эффективности. Поэтому чем больше данных будет передано, тем более эффективно используются ресурсы связи для получения доступа к совместном используемому каналу (PUSCH), как отношение требуемых ресурсов для передачи сигналов.

Как будет понятно, терминал мобильной связи (UE) может обычно представлять собой мобильное устройство и поэтому он обладает ограниченной энергией. Как будет понятно, передача данных в то время, когда радиоохват является плохим и поэтому условия для радиопередачи являются плохими в отношении качества канала радиопередачи, может требовать большей мощности и большего количества ресурсов передачи, чем в случае, когда условия для радиопередачи являются хорошими. Это связано с тем, что, например, большее количество обработки может потребоваться для кодирования с коррекцией ошибок и для обработки, требующей большего количества данных для передачи, по сравнению с ситуацией, когда состояние канала является хорошим, и поэтому объемы обработки, связанные с коррекцией и кодированием ошибок, могут быть уменьшены. Кроме того, например, когда состояние канала для радиопередачи является плохим, тогда мощность передачи сигналов, представляющих данные, должна быть повышена для эффективной передачи этих данных. В другом примере может быть принято большее количество сообщений "NACK", когда состояние канала является плохим, при обмене сообщениями, представленными на фиг. 6, что требует большего количества повторных передач. Поэтому чем хуже качество канала, тем больше требуется мощность передачи, которая может использоваться UE для передачи данных.

Примерный вариант осуществления настоящей технологии

На фиг. 7 показан пример блок-схемы, предоставляющей упрощенное представление компонентов, которые могут потребоваться для формирования примерного терминала связи (UE). На фиг. 7 показано UE 104, включающее в себя передатчик 700 и приемник 702, которые работают для передачи и приема сигналов, соответственно, через интерфейс беспроводного доступа, например, используя канал восходящей передачи и канал нисходящей передачи LTE, описанные со ссылкой на фигуры 1-6. UE 104 управляется контроллером 704, который управляет передатчиком 700 и приемником 702 для передачи и приема данных, используя радиосигналы. Процессор 706 может работать для обеспечения функций высокого уровня, таких как программные приложения, и обработки пакетов данных, таких как протокол Интернет или UDP, или аналогичные протоколы, для передачи пакетов данных, например, с одного адреса IP на другой адрес IP через сеть мобильной связи. Таким образом, пакеты данных могут быть приняты на входе 708 и могут быть поданы в процессор 706, который подает пакеты данных через контроллер 704, который управляет передатчиком, для передачи сигналов, представляющих пакеты данных, через антенну 710.

В соответствии с примерным вариантом осуществления настоящей технологии на фиг. 8 схематично представлена блок-схема частей, которые требуются для дифференцирования передачи пакетов данных, подаваемых из процессора 706 в контроллер 704 из канала 707 связи.

Как показано на фиг. 8, контроллер 704 включает в себя буфер 720 входных данных, который принимает пакеты данных из приемника 722 пакетов данных и направляет этот пакет данных в каждую из множества очередей пакетов данных, в которых соответственно составляется очередь пакетов данных разных типов. Таким образом, каждая из очередей 724, 726, 728 пакетов данных составлена для приема и сохранения пакетов данных, которые были идентифицированы, как соответствующие конкретному типу трафика, идентифицированного приемником 722 пакета данных. В одном примере пакеты данных представляют собой пакеты данных протокола Интернет и идентифицированы по типу трафика в заголовке, например, типа наилучших усилий, устойчивых к задержке и не устойчивых к задержке. Буфер 720 входных данных поэтому включает в себя, например, очередь входных данных для данных 724, устойчивых к задержке, и очередь входных данных для данных 726, не устойчивых к задержке. Пакеты данных, которые подают из входного буфера, поступают в агрегатор 730, который формирует пакеты данных вместе для передачи через передатчик 700.

Типы трафика

Как пояснялось выше, приемник 722 пакетов данных выполнен с возможностью идентифицировать и характеризовать соответствующие типы принимаемых пакетов на, по меньшей мере, пакеты данных, устойчивых к задержке, и пакеты данных, не устойчивых к задержке. Идентификация разных типов пакетов может быть обеспечена, например, путем инспектирования заголовков пакетов данных, которые в соответствии с некоторыми стандартами могут обеспечить показатель соответствующего типа пакета и поэтому могут представлять, как следует обрабатывать эти пакеты данных. В других примерах информация из программы приложения может обеспечивать показатель типа трафика. Ниже представлен неограничивающий набор примеров.

Типы трафика:

Максимальная задержка трафика, не устойчивого к задержке

Данные SPS (полупостоянное планирование) (которые обычно используется для трафика передачи голоса по IP в LTE, то есть в режиме реального времени),

Гарантированная скорость передачи битов или негарантированная скорость передачи битов

Приоритет логического канала

Атрибут QoS приписывают в LTE/SAE

ARP (Приоритет выделения и сохранения)

QCI (Идентификатор класса QoS)

Тип приложения

Типы приложения

Считывание счетчика

Пожарная тревога

Вызов в непредвиденном случае

В соответствии с примерным вариантом осуществления, представленным выше, входной буфер 720 включает в себя как минимум входную очередь 724 для данных, устойчивых к задержке, и входную очередь 726 для данных, не устойчивых к задержке. Статус каждой из входных очередей 724, 726, 728 во входном буфере 720 подают в контроллер 732 передачи, который управляет передачей пакетов данных во входном буфере 720, используя агрегатор 730 и передатчик 700, в соответствии с заданными условиями. Заданные условия включают в себя те
