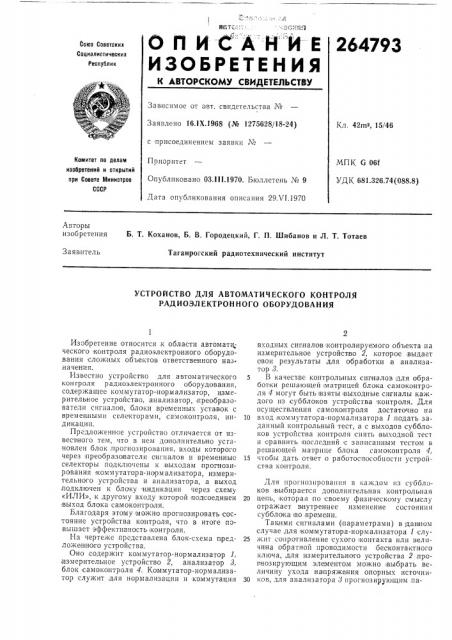

ОП ИС АН И Е

ИЗОБРЕТЕНИЯ,1„, =; ".- х л

264793

Са1оз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от а вт. свидетельства ¹

Заявлено 16.1Х.1968 (№ 1275628118-24) Кл 42ms, 15/46 с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 03.lll.1970, Бюллетень № 9

Дата опубликования описания 29Х1.1970

МПК G 061

УДК 681.326.74(088.8) Авторы изобретения

Б. Т. Коханов, Б. В. Городецкий, Г. П. Шибанов и Л. T. Тотаев

Таганрогский радиотехнический институт

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ

РАДИОЭЛЕКТРОННОГО ОБОРУДОВАНИЯ

Изобретение относится,к области автомати; ческого контроля радиоэлектронного оборудования сложных объектов ответственного наз. начения.

Известно устройство для автоматического конгроля радиоэлектронного оборудования, содержащее коммутазор- HopMализатор, измерительное устройство, анализатор, преобразоВатели сигналов, олоки временных у ста вок с временными селекторами, самоконтроля, индикации.

Предложенное устройство отличается от извеспного тем, чго в нем дсп1олнительно установлен блок, прогнозирования, входы которого через,преобразо1ватсли сигналов и временные селекторы подкл1очены к выходам прогнозирования коммутатора-нормализатора, измерительного устройства и анализатора, а выход ,подключен к блоку. индикации через схему

«ИЛИ», к другому входу которой подсоединен выход блока самоконтроля, Благодаря этому можно прогнозировать состояние устройства контроля, что в итоге повышает эффективность контроля.

На чертеже представлена блок-схема п редложенного устройства.

Оно содержит коммутатор-нормализатор 1, измерительное устройсгво 2, анализатор 3, блок самоконтроля 4. Коммутатор-нормализатор служит,для нормализации и коммутации входных сигналов, контролируемого объекта на измерительное устройство 2, которое, выдает свои результаты для обработки в анализатор 8.

В качестве контрольных сигналов |для обработки решающей матрицей блока самосконтроля 4 могут быть 1взяты выходные сигналы каждого из субблоков устройства контроля. Для осуществления самоконтроля достаточно на

10 вход коммутатора-нормализатора 1 подать заданный контрольный тест, а с выходов субблоков устройства контроля снять выходной тест и сравнить последний с записан ным тестом в решающей матрице блока самоконтроля 4, 15 чтобы дать ответ о работоспособности устройства контроля.

Для прогнозирован11я в каждом из субблоков выбирается дополнительная контрольная

20 цепь, которая по своему физическому смыслу отражает внутреннее изменение состояния субблока IBO BpBMBHH.

Такими сигналами (параметрами) в данином случае для коммутатора-нормализатора 1 слу25 жит сопротивление сухого контакта или величина обратной про водимости бесконтактного ключа,,для измерительного устройства 2 .прогнозирующим элементом можно выбрать величину ухода напряжения QIIopHbIx источни30 ков, для анализатора 8 прогнозиру1ощим па2647йЗ

Предмет изобретения

Техред Л. Я. Левина Корректор Н, С. Сударенкова

Редактор Б. С, Нанкина

Заказ 1594/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 раметром может служить нарастание фронта люми .есцентного табло.

При .подаче контрольного теста на вход устройсгва контроля одновременно с операцией самоконтроля осуществляется и пропнозирование. Прогнозирующие сигналы с выходов субблоков устройства поступают на,преобразователи сигналов 5 — 7 и далее на временные селекторы 8 — 10, выходы которых непосредственно связаны со входами решающей матрнцы блока прогнозирования 11. Настройка временных селекторов 8 — 10 на заданное время прогнозирования работы устройства произво дится с помощью в ременной уставки 12.

Решающая матрица блока прогнозирования

11 .может быть однотипна матрице блока самоконтроля 4. В случае, если один из прогнозируемых параметров вышел за пределы допуска, зада|нного уставкой 12, то временной селектор данного канала не пропустит этот сигнал на соответствующий вход решающей матрицы блока прогнозирования 11 (запись информации в решающей матрице .может,вестись в двоичном коде). Ввиду того, что на одном из входов матрицы сигнал отсутствует, не выдается сигнал и на ячейку «И» 18, и индикатор 14 фиксирует, что устройство контроля,не может проработать время, заданное

5 временной уставкой 12.

Устройство для автоматического контроля

10 ра диоэлектронното оборудования, содержащее коммутатор-нормализатор, измер ителыное устройство, анализатор, преобразователи сигналов, блоки временных уставок с временными селекторами, самоконтроля, индикации, отли15 чаюи ееся тем, что, с целью повышения эффекти вности,контроля, в нем дополнительно установлен блок прогнозирования, входы которого через, преобразователи сигналов и временные селекторы подключены к выходам прогнози20 равания ком мутатора-нормализатора, измерительного устройства и анализатора, а выход подключен к блоку,индикации через схему

«ИЛИ», к,другому входу которой подсоединен выход блока самоконтроля.
