Экранизирующий инфракрасное излучение лист, способ его изготовления и его применение

Экранизирующий инфракрасное излучение лист, способ его изготовления и его применение

Иллюстрации

Показать все

Реферат

Область техники

[0001] Настоящее изобретение относится к новому экранирующему инфракрасное излучение листу, эффективно поглощающему или отражающему инфракрасное излучение и обладающему превосходной прозрачностью и низкой мутностью, а также относится к способу изготовления экранирующего инфракрасное излучение листа и его применению (например, в качестве межслойной пленки для стекла, многослойного стекла и оконного элемента).

Предпосылки изобретения

[0002] В последнее время, с учетом проблем энергосбережения и глобальных экологических проблем, требуется уменьшение нагрузки на оборудование по кондиционированию воздуха. Например, в областях автомобилестроения и домостроения требуется, чтобы температура в помещении или салоне транспортного средства регулировалась посредством наслоения на оконные стекла экранирующего инфракрасное излучение материала, который способен блокировать инфракрасное излучение в составе солнечного света.

[0003] Известны разнообразные материалы, способные блокировать инфракрасное излучение. Патентный документ 1 описывает обеспечивающее высокую степень изоляции многослойное стекло для отражения светового излучения на определенной длине волны в инфракрасном диапазоне. Изоляционное многослойное стекло получается при ламинировании между по меньшей мере двумя противоположными стеклянными подложками: отражающей инфракрасное излучение пленки, выполненной из многослойной пленки (диэлектрической многослойной пленки), где поочередно ламинированы слой с высоким показателем преломления и слой с низким показателем преломления; и функциональной ламинированной межслойной пленки (пленки с тонкодисперсными частицами), в которой равномерно диспергируются электропроводящие ультратонкодисперсные частицы (такие как частицы легированного сурьмой оксида олова) для блокирования инфракрасных лучей. Чтобы изготавливать обеспечивающее высокую степень изоляции многослойное стекло, диэлектрическая многослойная пленка и пленка с тонкодисперсными частицами должны формироваться раздельно, что вызывает проблему высокой стоимости производства.

[0004] Патентный документ 2 описывает многослойное стекло для автомобильных окон, чтобы отражать световое излучение на определенной длине волны в инфракрасном диапазоне. Многослойное стекло получают, ламинируя между первым стеклянным листом и вторым стеклянным листом: многослойную пленку (диэлектрическую многослойную пленку), в которой поочередно ламинированы слой неорганического материала с высоким показателем преломления и слой неорганического материала с низким показателем преломления; и межслойную пленку (пленку с тонкодисперсными частицами), в которой диспергированы и содержатся экранирующие инфракрасное излучение тонкодисперсные частицы, такие как частицы ITO (оксид индия-олова). Чтобы изготавливать такое многослойное стекло для автомобильных окон, диэлектрическая многослойная пленка и пленка с тонкодисперсными частицами должны формироваться раздельно, что вызывает проблему высокой стоимости производства.

[0005] Патентный документ 3 описывает изоляционное стекло, полученное поочередным ламинированием на стеклянную подложку прозрачного проводящего слоя и слоя с высоким показателем преломления. Слой с высоким показателем преломления имеет относительно высокий показатель преломления в инфракрасном диапазоне по сравнению с показателем преломления прозрачного проводящего слоя. Однако в изоляционном стекле в качестве слоя с низким показателем преломления в инфракрасном диапазоне используется слой, состоящий только из проводника. Таким образом, его нельзя использовать в любой системе, от которой требуется способность пропускания радиоволн с тем, чтобы пропускать и принимать, например, сигналы мобильного телефона, телевидения (ТВ) и системы глобального позиционирования (GPS) внутри или вне помещения. Кроме того, в случае изоляционного стекла требуются вакуумные установки для напыления и т.п., чтобы сформировать слой, состоящий только из проводника, что вызывает проблему высокой стоимости производства.

Список цитируемой литературы

[0006] Патентная литература

Патентный документ 1: японская патентная заявка № JP 2002-220262 A

Патентный документ 2: публикация международной заявки № WO 2007/020791

Патентный документ 3: японская патентная заявка № JP 2010-202465 A

Сущность изобретения

Технические проблемы

[0007] Задача настоящего изобретения заключается в том, чтобы предложить новый экранирующий инфракрасное излучение лист («инфракрасный экран»), обладающий заметно улучшенной прозрачностью в диапазоне видимого света, способностью пропускания радиоволн, свойством экранирования инфракрасного излучения и низкой стоимостью производства.

Решение проблем

[0008] В результате интенсивных исследований в целях решения вышеупомянутых проблем в соответствующей области техники было обнаружено, что может быть реализован новый экранирующий инфракрасное излучение лист, обладающий прозрачностью и способностью пропускания радиоволн, свойство экранирования инфракрасного излучения и стоимость производства которого также заметно улучшены. Новый экранирующий инфракрасное излучение лист включает многослойную пленку, образованную поочередным ламинированием (наслаиванием) по меньшей мере одного слоя смолы с высоким показателем преломления, содержащего тонкодисперсные частицы, и по меньшей мере одного слоя смолы с низким показателем преломления, содержащего тонкодисперсные частицы, в котором по меньшей мере один из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления имеет значение 0,1 или более, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 2500 нм из показателя преломления при длине волны 550 нм, и в котором упомянутый по меньшей мере один слой смолы с низким показателем преломления имеет более низкий показатель преломления, чем показатель преломления упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления при любой длине волны в диапазоне от 550 нм до упомянутой произвольной длины волны включительно. Таким образом было создано настоящее изобретение.

[0009] Таким образом, экранирующий инфракрасное излучение лист по настоящему изобретению, включающий многослойную пленку, образованную поочередным ламинированием по меньшей мере одного слоя смолы с высоким показателем преломления, содержащего тонкодисперсные частицы, и по меньшей мере одного слоя смолы с низким показателем преломления, содержащего тонкодисперсные частицы, отличается тем, что: по меньшей мере один из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления имеет значение 0,1 или более, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 2500 нм из показателя преломления при длине волны 550 нм; и упомянутый по меньшей мере один слой смолы с низким показателем преломления имеет более низкий показатель преломления, чем показатель преломления упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления при любой длине волны в диапазоне от 550 нм до упомянутой произвольной длины волны включительно.

Полезные эффекты изобретения

[0010] Экранирующий инфракрасное излучение лист по настоящему изобретению имеет хорошие свойства поглощения и отражения в широком инфракрасном диапазоне, а также является превосходным в отношении способности пропускания радиоволн, прозрачности и стоимости производства. Кроме того, экранирующий инфракрасное излучение лист по настоящему изобретению имеет низкую мутность. Таким образом, оказывается возможным значительное улучшение свойства экранирования инфракрасного излучения. Когда экранирующий инфракрасное излучение лист по настоящему изобретению наносится на оконные стекла дома или транспортного средства, могут одновременно улучшаться эффекты уменьшения затрат на отопление зимой и температуры летом.

[0011] Краткое описание чертежей

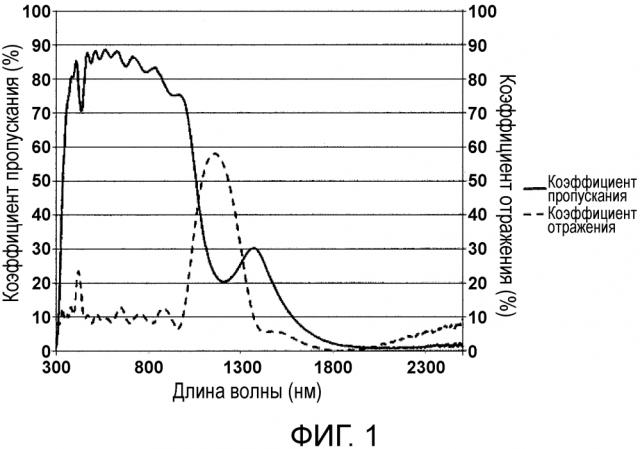

[Фиг. 1] Фиг. 1 представляет построенный в зависимости от длины волны график, иллюстрирующий коэффициент пропускания и коэффициент отражения экранирующего инфракрасное излучение листа по примеру 1 настоящего изобретения.

[Фиг. 2] Фиг. 2 представляет построенный в зависимости от длины волны график, иллюстрирующий показатель преломления и коэффициент отражения экранирующего инфракрасное излучение листа по сравнительному примеру 1.

[Фиг. 3] Фиг. 3 представляет построенный в зависимости от длины волны график, иллюстрирующий коэффициент пропускания и коэффициент отражения экранирующего инфракрасное излучение листа по примеру 10 настоящего изобретения, а также иллюстрирующий энергию солнечного света, достигающего поверхности Земли.

[Фиг. 4] Фиг. 4 представляет построенный в зависимости от длины волны график, иллюстрирующий коэффициент пропускания и коэффициент отражения экранирующего инфракрасное излучение листа по сравнительному примеру 2.

[Фиг. 5] Фиг. 5 представляет изображение поперечного сечения, схематически иллюстрирующее пример межслойной пленки для многослойного стекла по варианту осуществления настоящего изобретения.

[Фиг. 6] Фиг. 6 представляет изображение поперечного сечения, схематически иллюстрирующее один аспект многослойного стекла с использованием межслойной пленки для многослойного стекла по фиг. 5.

[Фиг. 7] Фиг. 7 представляет изображение поперечного сечения, схематически иллюстрирующее экранирующий инфракрасное излучение лист по одному аспекту настоящего изобретения.

Описание вариантов осуществления

[0012] Экранирующий инфракрасное излучение лист по настоящему изобретению включает в себя многослойную пленку, образованную поочередным ламинированием по меньшей мере одного слоя смолы с высоким показателем преломления, содержащего тонкодисперсные частицы, и по меньшей мере одного слоя смолы с низким показателем преломления, содержащего тонкодисперсные частицы. По меньшей мере один из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления имеет значение 0,1 или более, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 2500 нм из показателя преломления при длине волны 550 нм. Упомянутый по меньшей мере один слой смолы с низким показателем преломления имеет более низкий показатель преломления, чем показатель преломления упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления при любой длине волны в диапазоне от 550 нм до упомянутой произвольной длины волны включительно. При вышеупомянутом строении, поскольку по меньшей мере один из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления имеет значение 0,1 или более, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 2500 нм из показателя преломления при длине волны 550 нм, возможно уменьшение разности показателей преломления между по меньшей мере одним из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления и прилегающим к нему слоем смолы с высоким показателем преломления при длине волны 550 нм, при одновременном увеличении разности показателей преломления между по меньшей мере одним из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления и прилегающего к нему слоя смолы с высоким показателем преломления при произвольной длине волны от 780 до 2500 нм. В результате этого возможна реализация экранирующего инфракрасное излучение листа, имеющего хороший коэффициент пропускания видимого света и хорошее свойство экранирования инфракрасного излучения. Кроме того, при вышеупомянутом строении, поскольку содержащий тонкодисперсные частицы слой с высоким показателем преломления и содержащий тонкодисперсные частицы слой с низким показателем преломления оба представляют собой слои смолы, оказывается возможным простое изготовление многослойной пленки методом нанесения и т. п., за счет чего уменьшается стоимость производства. Кроме того, при вышеупомянутом строении, поскольку содержащий тонкодисперсные частицы слой с высоким показателем преломления и содержащий тонкодисперсные частицы слой с низким показателем преломления оба представляют собой слои смолы, возможна реализация экранирующего инфракрасное излучение листа, обладающего способностью пропускания радиоволн. Следует отметить, что термин "инфракрасный диапазон" в документах настоящей заявки означает диапазон длин волн от 780 до 2500 нм.

[0013] Все из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления могут иметь значение 0,1 или более, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 1500 нм из показателя преломления при длине волны 550 нм. Кроме того, в экранирующем инфракрасное излучение листе по настоящему изобретению слой смолы с высоким показателем преломления может иметь значение 0,1 или менее, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 1500 нм из показателя преломления при длине волны 550 нм, и слой смолы с низким показателем преломления может иметь значение 0,1 или более, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 1500 нм из показателя преломления при длине волны 550 нм. Это делает возможным уменьшение разности показателей преломления между слоем смолы с низким показателем преломления и слоем смолы с высоким показателем преломления при длине волны 550 нм, при дополнительном увеличении разности показателей преломления между слоем смолы с низким показателем преломления и слоем смолы с высоким показателем преломления при произвольной длине волны от 780 до 1500 нм. В результате этого возможна реализация экранирующего инфракрасное излучение листа, имеющего улучшенное свойство экранирования инфракрасного излучения при сохранении хорошего коэффициента пропускания видимого света.

[0014] Предпочтительно, экранирующий инфракрасное излучение лист дополнительно включает прозрачную подложку, на которой образована многослойная пленка.

[0015] Как проиллюстрировано на фиг. 7, экранирующий инфракрасное излучение лист по одному аспекту настоящего изобретения включает многослойную пленку 23, образованную поочередным ламинированием слоя 21 смолы с высоким показателем преломления, содержащего тонкодисперсные частицы, и слоя 22 смолы с низким показателем преломления, содержащего тонкодисперсные частицы, на прозрачной подложке 20. По аспекту, проиллюстрированному на фиг. 7, суммарное число слоев 21 смолы с высоким показателем преломления и слоев 22 смолы с низким показателем преломления представляет собой четное число (8), и слой 22 смолы с низким показателем преломления является конечным слоем на стороне прозрачной подложки 20 многослойной пленки 23. Однако суммарное число слоев 21 смолы с высоким показателем преломления и слоев 22 смолы с низким показателем преломления может представлять собой нечетное число (например, 7), а конечным слоем на стороне прозрачной подложки 20 многослойной пленки 23 может быть слой 21 смолы с высоким показателем преломления.

[0016] В качестве прозрачной подложки можно использовать разнообразные полимерные пленки, стекла и т. п. В качестве полимерных пленок могут быть использованы, например, следующие пленки: полиолефиновая пленка, такая как пленка полиэтилена и пленка полипропилена; сложнополиэфирная пленка, такая как пленка полиэтилентерефталата (далее называется термином "ПЭТФ"), пленка полибутилентерефталата и пленка полиэтиленнафталата (далее называется термином "ПЭН"); поликарбонатная пленка; поливинилхлоридная пленка; триацетатцеллюлозная пленка; полиамидная пленка и полиимидная пленка.

[0017] В экранирующем инфракрасное излучение листе, включающем многослойную пленку, образованную поочередным ламинированием слоя смолы с высоким показателем преломления и слоя смолы с низким показателем преломления, разность показателей преломления между слоем смолы с высоким показателем преломления и слоем смолы с низким показателем преломления в инфракрасном диапазоне, а также абсолютное значение показателя преломления слоя смолы с высоким показателем преломления играют важную роль в определение функция отражения инфракрасного излучения. Таким образом, по мере того как увеличивается разность показателей преломления и увеличивается абсолютное значение показателя преломления, функция отражения инфракрасного излучения также увеличивается.

[0018] Согласно настоящему изобретению предпочтительно, чтобы разность показателей преломления между по меньшей мере двумя прилегающими друг к другу слоями (между слоем смолы с высоким показателем преломления и слоем смолы с низким показателем преломления) составляла 0,1 или более при длине волны (эта длина волны произвольно выбирается из инфракрасного диапазона от 780 до 2500 нм) инфракрасного излучения, отражаемого многослойной пленкой. Вышеупомянутая разность составляет предпочтительнее 0,2 или более, еще предпочтительнее 0,3 или более, а особенно предпочтительно 0,35 или более.

[0019] Когда разность показателей преломления двух прилегающих друг к другу слоев составляет менее чем 0,1 при длине волны инфракрасного излучения, отражаемого многослойной пленкой, число слоев должно быть увеличено, чтобы получить желательный коэффициент отражения инфракрасного излучения, что является нежелательным вследствие уменьшения коэффициента пропускания видимого света и увеличения стоимости производства.

[0020] Здесь, как проиллюстрировано на фиг. 3, существуют некоторые энергетические максимумы в инфракрасном диапазоне солнечного света, который достигает поверхности Земли. Таким образом, когда желательно блокирование инфракрасного диапазона солнечного света, важно эффективное блокирование вышеупомянутых энергетических максимумов. В результате интенсивных исследований обнаружено, что инфракрасный диапазон солнечного света можно эффективно блокировать при условии, по которому оптическая толщина по меньшей мере одного из упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления имеет коэффициент оптической толщины, соответствующей четверти длины волны (далее называется "QWOT"), который составляет 1,5 или более при произвольной длине волны от 780 до 2500 нм. Здесь, коэффициент QWOT по отношению к оптической толщине равняется 1, когда выполняется условие nd=λ/4, где n представляет собой показатель преломления слоя смолы с высоким показателем преломления или слоя смолы с низким показателем преломления, d представляет собой геометрическую толщину слоя смолы с высоким показателем преломления или слоя смолы с низким показателем преломления, и λ представляет собой длину волны инфракрасного излучения (эта длина волны произвольно выбирается из инфракрасного диапазона от 780 до 2500 нм), отражаемого многослойной пленкой.

[0021] В экранирующем инфракрасное излучение листе по настоящему изобретению предпочтительно, чтобы слой смолы с низким показателем преломления имел более низкий показатель преломления, чем показатель преломления слоя смолы с высоким показателем преломления при произвольной длине волны от 780 до 2500 нм. Кроме того, в экранирующем инфракрасное излучение листе по настоящему изобретению предпочтительно, чтобы слой смолы с низким показателем преломления имел более низкий показатель преломления, чем показатель преломления слоя смолы с высоким показателем преломления при произвольной длине волны от 780 до 2500 нм, и, кроме того, чтобы по меньшей мере один из упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и/или по меньшей мере один из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления имели/имел коэффициент QWOT 1,5 или более по отношению к оптической толщине при произвольной длине волны от 780 до 2500 нм. Это позволяет эффективно отражать энергетические максимумы в инфракрасном диапазоне солнечного света, а значит, инфракрасное излучение может быть эффективно блокировано.

[0022] В экранирующем инфракрасное излучение листе, имеющем вышеописанное строение, предпочтительно, чтобы по меньшей мере один из упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления, которые прилегают к слою, имеющему коэффициент QWOT 1,5 или более по отношению к оптической толщине при произвольной длине волны, имел коэффициент QWOT, составляющий 1 или более по отношению к оптической толщине при произвольной длине волны. Это делает возможным эффективное блокирование инфракрасного излучения в диапазоне инфракрасного излучения с более короткими длинами волн (например, в диапазоне от 780 нм до менее чем 1000 нм), чем произвольная длина волны. Кроме того, предпочтительно, чтобы экранирующий инфракрасное излучение лист, имеющий вышеописанное строение, включал в себя: по меньшей мере один слой смолы с высоким показателем преломления, имеющий коэффициент QWOT, составляющий 1 по отношению к оптической толщине при произвольной длине волны; и по меньшей мере один слой смолы с низким показателем преломления, имеющий коэффициент QWOT, составляющий 1 по отношению к оптической толщине при произвольной длине волны. Это делает возможным эффективное блокирование инфракрасного излучения, имеющего длины волны вблизи произвольной длины волны. Кроме того, в экранирующем инфракрасное излучение листе, имеющем вышеописанное строение, предпочтительно, чтобы произвольная длина волны составляла от 780 до 1500 нм. Это делает возможным эффективное блокирование инфракрасного излучения.

[0023] Что касается иных слоев, чем слой(и), у которых коэффициент QWOT по отношению к оптической толщине составляет 1,5 или более, из упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления, длина волны инфракрасного излучения λ, отражаемого многослойной пленкой, как правило, определяется приведенным ниже уравнением (1):

n_Hd_H+n_Ld_L=λ/2 (1),

где n_H и d_H представляют собой соответственно показатель преломления и геометрическую толщину слоя смолы с высоким показателем преломления, а n_L и d_L представляют собой соответственно показатель преломления и геометрическую толщину слоя смолы с низким показателем преломления.

[0024] Оптическая толщина (произведение показателя преломления n_H и геометрической толщины d_H) слоя смолы с высоким показателем преломления и оптическая толщина (произведение показателя преломления n_L и геометрической толщины d_L) слоя смолы с низким показателем преломления могут иметь одно и то же значение, которое является кратным λ/4. В частности, оптическая толщина каждого из слоя смолы с высоким показателем преломления и слоя смолы с низким показателем преломления при произвольной длине волны от 780 до 1500 нм (например, оптическая толщина при длине волны 1200 нм) может находиться в диапазоне от 195 до 375 нм. Это делает возможной реализацию экранирующего инфракрасное излучение листа, имеющего хороший коэффициент пропускания видимого света и хорошее свойство экранирования инфракрасного излучения.

[0025] Длина волны инфракрасного излучения λ, отражаемого многослойной пленкой, может находиться в диапазоне от 780 до 2500 нм, но предпочтительнее находится в диапазоне от 780 до 1500 нм. Когда длина волны инфракрасного излучения λ, отражаемого многослойной пленкой, составляет менее чем 780 нм, длина волны отражаемого многослойной пленкой инфракрасного излучения λ является длиной волны в диапазоне видимого света. Таким образом, это оказывается нежелательным вследствие уменьшения коэффициента пропускания видимого света экранирующего инфракрасное излучение листа. Кроме того, когда длина волны отражаемого многослойной пленкой инфракрасного излучения λ превышает 1500 нм, происходит поглощение тонкодисперсными частицами, содержащимися в слое смолы с низким показателем преломления, а значит, это нежелательно вследствие ослабления эффекта экранирования инфракрасного излучения.

[0026] В экранирующем инфракрасное излучение листе по настоящему изобретению суммарное число упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления (т. е. число слоев многослойной пленки) составляет предпочтительно 3 или более, предпочтительнее 4 или более. Когда суммарное число упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления меньше 3, оказывается недостаточной функция отражения инфракрасного излучения. Когда суммарное число упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления составляет 3 или более, суммарное число упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления предпочтительнее находится в диапазоне от 3 до 30, а еще предпочтительнее в диапазоне от 3 до 20, особенно предпочтительно в диапазоне от 3 до 15. Кроме того, когда суммарное число упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления составляет 4 или более, суммарное число упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления находится предпочтительнее в диапазоне от 4 до 30, а еще предпочтительнее в диапазоне от 4 до 20, особенно предпочтительно в диапазоне от 4 до 15. Когда суммарное число упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления и упомянутого по меньшей мере одного слоя смолы с низким показателем преломления превышает 30, это оказывается нежелательным вследствие увеличения стоимости производства, уменьшения коэффициента пропускания видимого света, уменьшения долговечности и сворачивания экранирующего инфракрасное излучение листа в результате увеличения напряжения многослойной пленки, состоящей из слоев смолы с высоким показателем преломления и слоев смолы с низким показателем преломления.

[0027] Что касается оптических характеристик, то идеальным является экранирующий инфракрасное излучение лист, имеющий высокий коэффициент пропускания видимого света и низкий суммарный коэффициент пропускания солнечного света. Однако, как правило, коэффициент пропускания видимого света находится в пропорциональном соотношении с коэффициентом пропускания солнечного света. Таким образом, оптические характеристики определяются в зависимости от того, какой коэффициент пропускания считается важным. В результате разнообразных исследований, в которых экранирующий инфракрасное излучение лист по настоящему изобретению наносится на оконные стекла дома или транспортного средства, обнаружено, что коэффициент пропускания видимого света экранирующего инфракрасное излучение листа по настоящему изобретению составляет предпочтительно 50% или более, а предпочтительнее 70% или более, чтобы сокращалось до минимума увеличение стоимости внутреннего освещения дома или транспортного средства и затрат на его отопление зимой. Суммарный коэффициент пропускания солнечного света экранирующего инфракрасное излучение листа составляет предпочтительно 80% или менее, а предпочтительнее 75% или менее, чтобы эффективно блокировать инфракрасное излучение. Кроме того, мутность экранирующего инфракрасное излучение листа не должна ухудшать прозрачность экранирующего инфракрасное излучение листа, и поэтому его мутность составляет предпочтительно 8% или менее, предпочтительнее 3% или менее, а еще предпочтительнее 1% или менее.

[0028] Когда изготавливают многослойную пленку с использованием разности показателей преломления между слоем с высоким показателем преломления и слоем с низким показателем преломления, поочередно ламинируя слой с высоким показателем преломления и слой с низким показателем преломления методом нанесения, традиционная техника допускает, что слой смолы с высоким показателем преломления содержит диэлектрические тонкодисперсные частицы (тонкодисперсные частицы оксида титана и т. п.), имеющие высокий показатель преломления, и слой смолы с низким показателем преломления содержит диэлектрические тонкодисперсные частицы (тонкодисперсные частицы кремнезема и т. п.), имеющие низкий показатель преломления (например, см. патентный документ № JP 2012-093481 A). Показатель преломления диэлектрических тонкодисперсных частиц является практически одинаковым от диапазона видимого света до инфракрасного диапазона, и показатель преломления слоя смолы с низким показателем преломления является практически одинаковым от диапазона видимого света до инфракрасного диапазона.

[0029] Однако в результате разнообразных исследований обнаружено, что слой смолы с низким показателем преломления, содержащий тонкодисперсные частицы, который имеет значение 0,1 или более, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 2500 нм (в частности, от 780 до 1500 нм) в инфракрасном диапазоне из показателя преломления при длине волны 550 нм в диапазоне видимого света. Кроме того, поскольку слой смолы с низким показателем преломления, содержащий тонкодисперсные частицы, также имеет функцию поглощения инфракрасного излучения, обнаружено, что свет в инфракрасном диапазоне можно блокировать более эффективно, чем согласно традиционной технике, сочетая слой смолы с низким показателем преломления, содержащий тонкодисперсные частицы, и слой смолы с высоким показателем преломления, содержащий тонкодисперсные частицы (в частности, слой смолы с высоким показателем преломления, имеющий составляющее 0,1 или менее значение, которое получается в результате вычитания показателя преломления при произвольной длине волны от 780 до 1500 нм из показателя преломления при длине волны 550 нм, например, слой смолы с высоким показателем преломления, содержащий диэлектрические тонкодисперсные частицы, такие как оксид титана, который используется в традиционной технике).

[0030] Для выполнения вышеописанного условия в качестве тонкодисперсных частиц, содержащихся в слое смолы с высоким показателем преломления, подходят тонкодисперсные частицы, плохо поглощающие свет в диапазоне видимого света и имеющие высокий показатель преломления в инфракрасном диапазоне. Примеры вышеупомянутых тонкодисперсных частиц представляют собой диэлектрические тонкодисперсные частицы, состоящие из таких диэлектриков, как оксид титана, оксид циркония, оксид гафния, оксид тантала, оксид вольфрама, оксид ниобия, оксид церия, оксид свинца, оксид цинка, алмаз и т. п. В частности, предпочтительны диэлектрические тонкодисперсные частицы по меньшей мере одного типа, выбранные из оксида титана, оксида циркония, оксида цинка и алмаза. Помимо диэлектрических тонкодисперсных частиц, состоящих из перечисленных выше диэлектриков, в качестве примеров электропроводящих тонкодисперсных частиц оксидов металлов, имеющих высокий показатель преломления в инфракрасном диапазоне и выполняющих функцию поглощения инфракрасного излучения, служат тонкодисперсные частицы боридов и тонкодисперсные частицы нитридов. В качестве тонкодисперсных частиц боридов и тонкодисперсных частиц нитридов предпочтительны, в частности, тонкодисперсные частицы гексаборида лантана и тонкодисперсные частицы нитрида титана. По меньшей мере один слой из упомянутого по меньшей мере одного слоя смолы с высоким показателем преломления предпочтительно содержит тонкодисперсные частицы по меньшей мере одного типа, выбранные из группы, которую составляют оксид титана, оксид циркония, оксид гафния, оксид тантала, оксид вольфрама, оксид ниобия, оксид церия, оксид свинца, оксид цинка, алмаз, борид и нитрид.

[0031] Тонкодисперсные частицы, имеющие высокий показатель преломления в инфракрасном диапазоне, можно использовать индивидуально, или же их можно использовать в сочетании двух или более типов. Кроме того, можно использовать различные тонкодисперсные частицы применительно к соответствующим слоям смолы с высоким показателем преломления в многослойной пленке.

[0032] Предпочтительно, чтобы тонкодисперсные частицы, содержащиеся в по меньшей мере одном из упомянутого по меньшей мере одного слоя смолы с низким показателем преломления, плохо поглощали свет в диапазоне видимого света, удовлетворительно поглощали свет в инфракрасном диапазоне, и, кроме того, имели относительно низкий показатель преломления по сравнению с показателем преломления тонкодисперсных частиц, содержащихся в слое смолы с высоким показателем преломления. Примеры вышеупомянутых тонкодисперсных частиц включают электропроводящие тонкодисперсные частицы оксидов металлов, которые имеют плазменную длину волны в инфракрасном диапазоне. В качестве примеров тонкодисперсных частиц оксидов металлов служат, в частности, тонкодисперсные частицы оксидов металлов, таких как оксид олова, оксид индия, оксид цинка, оксид вольфрама, оксид хрома, оксид молибдена и т. п. Из перечисленных выше тонкодисперсных частиц предпочтительны частицы по меньшей мере одного типа, выбранные из группы, которую составляют по меньшей мере один из оксида олова, оксида индия, оксида цинка и оксида вольфрама, потому что такие тонкодисперсные частицы плохо поглощают свет в диапазоне видимого света. Еще более предпочтительными являются, в частности, тонкодисперсные частицы оксида индия.

[0033] Кроме того, в целях улучшения свойства электропроводности тонкодисперсных частиц оксидов металлов предпочтительно, чтобы тонкодисперсные частицы оксидов металлов были легированы третьим компонентом (третьим элементом, т.е. легирующим элементом). В качестве примеров легирующего элемента, которым легируются тонкодисперсные частицы оксида олова, могут быть приведены сурьма (Sb), ванадий (V), ниобий (Nb), тантал (Ta) и т. п. В качестве примеров легирующего элемента, которым легируются тонкодисперсные частицы оксида индия, могут быть приведены цинк (Zn), алюминий (Al), олово (Sn), сурьма, галлий (Ga), германий (Ge) и т. п. В качестве примеров легирующего элемента, которым легируются тонкодисперсные частицы оксида цинка, могут быть приведены алюминий, галлий, индий (In), олово, сурьма, ниобий и т. п. В качестве примеров легирующего элемента, которым легируются тонкодисперсные частицы оксида вольфрама, могут быть приведены цезий (Cs), рубидий (Rb), калий (K), таллий (Tl), индий, барий (Ba), литий (Li), кальций (Ca), стронций (Sr), железо (Fe), олово, алюминий, медь (Cu) и т. п. Чтобы улучшалось свойство электропроводности тонкодисперсных частиц оксидов металлов, также предпочтительно, чтобы вместо третьего компонента использовались кислородные дефекты. Таким образом, тонкодисперсные частицы оксидов металлов могут иметь кислородные дефекты. Примеры тонкодисперсных частиц оксидов металлов, состоящих из тонкодисперсных частиц оксида вольфрама, имеющих кислородные дефекты, включают частицы оксида вольфрама с кислородными дефектами (частицы кислород-дефицитного оксида вольфрама), состав которых представлен формулой WO_x (где 2,45≤×≤2,999) и т. п. Среди тонкодисперсных частиц оксидов металлов, которые легированы третьим компонентом или имеют кислородные дефекты, предпочтительно использовать тонкодисперсные частицы по меньшей мере одного типа, выбранные из группы, которую составляют легированный сурьмой оксид олова (ATO), легированный оловом оксид индия (далее иногда называется "ITO"), легир
