Многослойное одноразовое впитывающее изделие

Многослойное одноразовое впитывающее изделие

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение в общем относится к впитывающим изделиям и, в частности, к одноразовым впитывающим изделиям, которые выполнены из более чем одного впитывающего слоя и которые носят люди с целью удержания и впитывания жидкостей, выделяемых организмом.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Существующие одноразовые впитывающие изделия, предназначенные для впитывания жидкостей организма, выпускаются разных типов, конструкций и размеров. Например, трусы для приучения к горшку, детские подгузники, подгузники для взрослых, и защитные средства для лиц, страдающих недержанием, являются изделиями, предназначенными для удержания мочи и экскрементов. Существуют и другие типы одноразовых впитывающих изделий, такие как гигиенические изделия для женщин (например, урологические прокладки со степенью впитывания от слабой до сильной, прокладки для ежедневного применения), которые в первую очередь предназначены для удержания мочи и/или менструальных выделений пользователей женского пола.

Один известный тип одноразового впитывающего изделия имеет вид двухслойного изделия. Известное двухслойное изделие содержит два или более отдельных впитывающих слоев, при этом каждый из них способен удерживать жидкости, выделяемые пользователем, и которые соединены образом, позволяющим разделять их после загрязнения одного из слоев. Было обнаружено, что в изделиях такого типа обычно загрязняется лишь часть слоя, находящаяся в непосредственном контакте с кожей, что делает наличие других областей изделия ненужным, избыточным и/или ухудшающим удобство пользователя.

Следовательно, желательно предоставить одноразовые впитывающие изделия, относящиеся к типу, в общем описанному выше, которые устраняют эти и другие недостатки.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

В одном варианте осуществления предоставлено одноразовое впитывающее изделие, имеющее продольный размер и поперечный размер, перпендикулярный продольному размеру. Изделие содержит первый впитывающий элемент, а также второй впитывающий элемент, перекрывающий первый впитывающий элемент. Первый впитывающий элемент содержит первый верхний лист и непроницаемый для текучей среды первый нижний лист, перекрывающие друг друга, при этом первый нижний лист и первый верхний лист соответственно выполнены таким образом, что при эксплуатации они обращены от пользователя и к пользователю одноразового впитывающего изделия. Первый впитывающий элемент содержит пару боковых кромок.

Второй впитывающий элемент разъемно присоединен к первому впитывающему элементу и содержит второй верхний лист, выполненный таким образом, что при эксплуатации он обращен к пользователю впитывающего изделия, и второй нижний лист, расположенный рядом с первым верхним листом и перекрываемый вторым верхним листом. Второй впитывающий элемент содержит центральную часть и пару противоположных боковых областей, выступающих в поперечном направлении из центральной части для образования пары складываемых крылышек изделия. Боковые области второго впитывающего элемента имеют соответствующие противоположные внешние боковые кромки, каждая из которых находится на расстоянии от соседней одной из боковых кромок первого впитывающего элемента.

Изделие может дополнительно содержать первый крепежный элемент на открытой поверхности первого нижнего листа, приспособленный для присоединения изделия к предмету одежды, надетому на пользователя изделия, и второй крепежный элемент в боковых областях второго впитывающего элемента, также приспособленный для присоединения изделия к предмету одежды, надетому на пользователя изделия. Один или оба крепежных элементов могут содержать адгезив. В качестве дополнения или альтернативы по меньшей мере один из первого крепежного элемента или второго крепежного элемента может содержать множество крючков, приспособленных для зацепления с предметом одежды, надетым на пользователя изделия. Второй крепежный элемент может содержать пару противоположных адгезивных элементов, каждый из которых расположен внутри соответствующей соседней одной из внешних боковых кромок на боковых областях. В определенных вариантах осуществления второй крепежный элемент расположен на втором нижнем листе.

Боковые области могут быть выполнены с возможностью сгибания вдоль соответствующих линий сгиба, при этом каждая линия сгиба образует границу между центральной частью и боковыми областями второго впитывающего элемента. В определенных вариантах осуществления линии сгиба образуются боковыми кромками первого впитывающего элемента, когда боковые области согнуты. Первый и второй впитывающие элементы могут быть разъемно присоединены друг к другу посредством множества связей, расположенных в центральной части второго впитывающего элемента. Дополнительно связи могут проходить сквозь второй верхний лист второго впитывающего элемента. В определенных вариантах осуществления первый верхний лист является проницаемым для текучей среды и второй нижний лист является непроницаемым для текучей среды. Изделие может дополнительно содержать впитывающую сердцевину в по меньшей мере одном из первого впитывающего элемента или второго впитывающего элемента, и расположенную между первым верхним листом и первым нижним листом, или между вторым верхним листом и вторым нижним листом соответственно.

В другом варианте осуществления предоставлено одноразовое впитывающее изделие, имеющее продольный размер и поперечный размер, перпендикулярный продольному размеру. Одноразовое впитывающее изделие содержит первый впитывающий элемент и второй впитывающий элемент, перекрывающий первый впитывающий элемент. Первый впитывающий элемент содержит первый верхний лист и непроницаемый для текучей среды первый нижний лист, перекрывающие друг друга, при этом первый нижний лист и первый верхний лист соответственно выполнены таким образом, что при эксплуатации они обращены от пользователя и к пользователю изделия. Первый впитывающий элемент содержит пару боковых кромок. Второй впитывающий элемент разъемно присоединен к первому впитывающему элементу и содержит второй верхний лист, выполненный таким образом, что при эксплуатации он обращен к пользователю изделия, и второй нижний лист, расположенный рядом с первым верхним листом и перекрываемый вторым верхним листом.

Второй впитывающий элемент содержит центральную часть и пару противоположных боковых областей, выступающих в поперечном направлении из центральной части для образования пары складываемых крылышек изделия. Первый адгезив расположен на открытой поверхности первого нижнего листа и приспособлен для крепления изделия к предмету одежды, надетому на пользователя изделия. Второй адгезив расположен на втором нижнем листе, в боковых областях второго впитывающего элемента, и также приспособлен для крепления изделия к предмету одежды, надетому на пользователя изделия. Боковые области второго впитывающего элемента имеют соответствующие противоположные внешние боковые кромки, при этом каждая из внешних боковых кромок находится на расстоянии от соседней одной из боковых кромок первого впитывающего элемента.

В еще одном варианте осуществления предоставлено одноразовое впитывающее изделие, имеющее продольный размер и поперечный размер, перпендикулярный продольному размеру. Изделие содержит первый впитывающий элемент, содержащий первый верхний лист и непроницаемый для текучей среды первый нижний лист, расположенные поверх друг друга, при этом первый нижний лист и первый верхний лист соответственно выполнены таким образом, что при эксплуатации они обращены от пользователя и к пользователю изделия. Второй впитывающий элемент расположен поверх первого впитывающего элемента и разъемно присоединен к первому впитывающему элементу. Второй впитывающий элемент содержит второй верхний лист, выполненный таким образом, что при эксплуатации он обращен к пользователю изделия, и второй нижний лист, расположенный рядом с первым верхним листом и перекрываемый вторым верхним листом. Второй впитывающий элемент имеет длину, не превышающую приблизительно 75% длины первого впитывающего элемента.

Второй впитывающий элемент в определенных вариантах осуществления имеет длину, не превышающую приблизительно 50% длины первого впитывающего элемента. Второй впитывающий элемент может содержать центральную часть и пару противоположных боковых областей, выступающих в поперечном направлении из центральной части для образования пары складываемых крылышек изделия. Дополнительно первый впитывающий элемент может содержать центральную часть и пару противоположных боковых областей, выступающих в поперечном направлении из центральной части первого впитывающего элемента, также чтобы образовывать пару складываемых крылышек изделия. Центральная часть второго впитывающего элемента может иметь такой же размер в продольном направлении, что и боковые области этого второго впитывающего элемента. В качестве дополнения или альтернативы центральная часть второго впитывающего элемента может содержать пару противоположных в продольном направлении торцевых кромок, которые являются по существу прямыми, или по меньшей мере одна из торцевых кромок может быть дугообразной.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

Цели и признаки изобретения станут очевидны из приведенного ниже подробного описания со ссылками на прилагаемые графические материалы, на которых:

На фиг. 1 показан вид в перспективе одноразового впитывающего изделия в соответствии с одним вариантом осуществления изобретения.

На фиг. 2 показан вид в перспективе одноразового впитывающего изделия по фиг.1 в частично разобранном состоянии.

На фиг. 3 показан схематический вид в поперечном сечении, выполненном в целом вдоль линии 3–3 по фиг. 1.

На фиг. 4 показан вид, подобный фиг. 3, изображающий одноразовое впитывающее изделие в соответствии с другим вариантом осуществления изобретения.

На фиг. 4A показан вид, подобный фиг. 3 и фиг. 4, изображающий одноразовое впитывающее изделие в соответствии с еще одним вариантом осуществления изобретения.

На фиг. 5 показан вид в перспективе одного из одноразовых впитывающих изделий по любой из фиг. 1–4 или 4A, изображающий примерное разделение его компонентов.

На фиг. 6 показан вид в перспективе одноразового впитывающего изделия в соответствии с другим вариантом осуществления изобретения.

На фиг. 7 показан вид в перспективе одноразового впитывающего изделия по фиг. 6 в частично разобранном состоянии.

На фиг. 8 показан схематический вид в поперечном сечении, выполненном в целом вдоль линии 8–8 по фиг. 6.

На фиг. 9 показан вид, подобный фиг. 8, изображающий одноразовое впитывающее изделие в соответствии с другим вариантом осуществления изобретения.

На фиг. 9A показан вид, подобный фиг. 8 и фиг. 9, изображающий одноразовое впитывающее изделие в соответствии с еще одним вариантом осуществления изобретения.

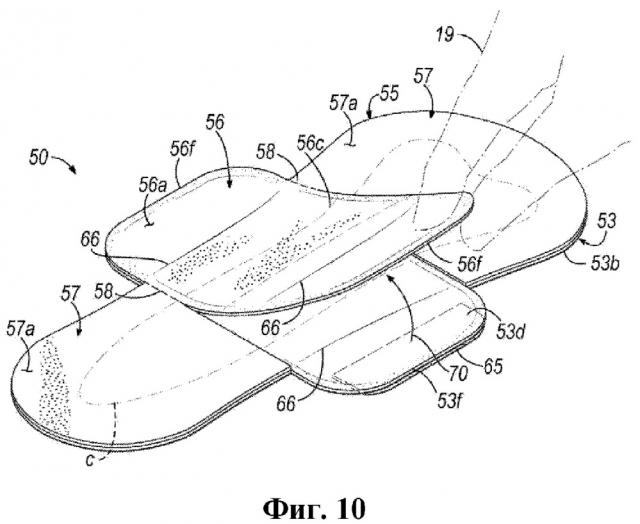

На фиг. 10 показан вид в перспективе одного из одноразовых впитывающих изделий по любой из фиг. 6–9 или 9A, изображающий примерное разделение его компонентов.

На фиг. 11 показан вид сверху одноразового впитывающего изделия в соответствии с другим вариантом осуществления изобретения.

На фиг. 12 показан вид, подобный фиг. 11, изображающий одноразовое впитывающее изделие в соответствии с еще одним вариантом осуществления изобретения.

На фиг. 13 показан вид, подобный фиг. 11 и фиг. 12, изображающий одноразовое впитывающее изделие в соответствии с еще одним вариантом осуществления изобретения.

На фиг. 14 показан вид, подобный фиг. 11–13, изображающий одноразовое впитывающее изделие в соответствии с другим вариантом осуществления изобретения.

На фиг. 15 показан вид, подобный фиг. 2 и фиг. 7, изображающий одноразовое впитывающее изделие в соответствии с другим вариантом осуществления изобретения.

На фиг. 16 показан вид в поперечном сечении, выполненном в общем вдоль линии 16–16 по фиг. 15, изображающий одноразовое впитывающее изделие в рабочем положении на нижнем белье пользователя.

На фиг. 17 показан вид, подобный фиг. 16, с удаленным компонентом одноразового впитывающего изделия.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В тех случаях, когда любое значение или определение термина в этом письменном документе противоречит любому значению или определению термина в документе, включенном посредством ссылки, значение или определение, присвоенные термину в этом письменном документе, будут иметь преимущественную силу. Также следует понимать, что формулировки и терминология, используемые в настоящем документе, предназначены для описания и не должны расцениваться как ограничивающие. Предполагается, что использование в настоящем документе слов «включающий», «содержащий» или «имеющий» и их вариантов охватывает объекты, перечисленные после них, и их эквиваленты, а также дополнительные объекты. Если не указано или ограничено иначе, термины «установленный», «присоединенный», «соединенный», «опирающийся» и «сцепленный» и их варианты используются в широком смысле и охватывают как непосредственные, так и опосредованные установки, соединения, опоры и сцепления. Кроме этого, «соединенный» и «сцепленный» не ограничены физическими или механическими соединениями или сцеплениями, и термин «разъемно присоединенный» и его производные относятся к соединению элементов или компонентов, позволяющему разъединять их, не приводя к разрыву, разлому или разрушению этих элементов или компонентов.

Со ссылкой на фигуры, в частности на фиг. 1, 2 и 3, изображено примерное одноразовое впитывающее изделие в форме двухслойной прокладки 10. Прокладка 10 может представлять собой, в качестве примера, но не ограничиваясь указанным примером, изделие для слабого, умеренного или сильного недержания, в первую очередь предназначенное для ношения пользователем с целью удержания текучей среды, например мочи, жидких фекалий, выделяемых пользователем прокладки 10. В качестве альтернативы или дополнения, прокладка 10 может представлять собой изделие для менструальных выделений в форме гигиенической прокладки, которая в первую очередь выполнена таким образом, чтобы удерживать менструальные выделения и связанные с ними жидкости, выделяемые организмом. Прокладка 10 может быть предусмотрена в виде отдельного изделия, предназначенного для прикрепления непосредственно к нижнему белью пользователя, или вместо этого может быть предназначено для ношения в качестве съемной части одноразовых трусов для взрослых, детского подгузника или трусов для приучения к горшку.

Примерная прокладка 10 по фиг. 1–3 содержит первый и второй впитывающие элементы или слои 13, 15, перекрывающие друг друга. Как будет подробнее описано ниже, по меньшей мере один конкретный компонент второго впитывающего слоя 15 разъемно присоединен к первому впитывающему слою 13 для обеспечения возможности отделения этого компонента от остальной части прокладки 10, при необходимости, без нарушения целостности компонента или остальной части прокладки 10 при удалении/разделении. Прокладка 10 имеет продольный размер и поперечный размер. В частности, прокладка 10 проходит в продольном направлении вдоль продольной оси 10y и в поперечном направлении вдоль перпендикулярной поперечной оси 10x (фиг. 1), и имеет продолговатую форму, выбранную подходящим образом для соответствия анатомии пользователя. Примерный вариант осуществления по фиг. 1–3 дополнительно содержит съемный слой 17, разъемно присоединенный к открытой поверхности первого впитывающего слоя 13 посредством слоя адгезива 18 (фиг. 3). При эксплуатации, после удаления съемного слоя 17, слой адгезива 18 открыт и, таким образом, используется для разъемного присоединения прокладки 10 к нижнему белью пользователя. Следует понимать, что слой адгезива 18 и/или съемный слой 17 может входить или не входить в состав альтернативных вариантов осуществления. Например, прокладка, предназначенная для использования в качестве съемной детали одноразовых трусов (не изображены), может быть прикреплена к другим частям этих трусов с помощью других способов или элементов.

Хотя на фиг. 3 изображен слой адгезива 18 в виде непрерывного слоя, имеющего в общем такой же размер, что и первый впитывающий слой 13, следует понимать, что вместо этого слой адгезива 18 может иметь любую другую форму и/или размеры. Кроме этого, хотя примерная прокладка 10 по фиг. 1–3 имеет в общей сложности два впитывающих слоя 13, 15, предполагается, что признаки, раскрытые в настоящем документе, подобным образом применимы к одноразовым впитывающим изделиям, содержащим более двух впитывающих слоев. Например, предполагается что одноразовое впитывающее изделие может иметь в общей сложности 3 или 4 впитывающих слоя, разъемно присоединенных друг к другу для обеспечения их легкого разъединения по желанию пользователя изделия.

В варианте осуществления по фиг. 1–3 первый впитывающий слой 13 и второй впитывающий слой 15 имеют по существу одинаковую длину, хотя предусмотрены альтернативные варианты осуществления, в которых длины впитывающих слоев 13, 15 отличаются друг от друга. В контексте настоящего документа термин «длина» и его производные относятся к максимальному размеру прокладки 10 или любого ее компонента вдоль или параллельно продольной оси 10y. Второй впитывающий слой 15 в изображенном варианте осуществления содержит пару внешних подэлементов 19, и центральный подэлемент 20, находящийся в одной плоскости с внешними подэлементами 19, и расположенный в продольном направлении между двумя внешними подэлементами 19. В альтернативных вариантах осуществления центральный подэлемент 20 не находится в одной плоскости с внешними подэлементами 19 и внешние подэлементы 19 могут находиться или не находиться в одной плоскости друг с другом. Внешние подэлементы 19 присоединены к центральному подэлементу 20 вдоль соответствующих противоположных в продольном направлении хрупких стыков 21, таких как перфорированные линии разрыва, которые легко позволяют осуществлять выборочное отделение центрального подэлемента 20 от внешних подэлементов 19 по желанию пользователя. Кроме этого, центральный подэлемент 20 разъемно присоединен к расположенному под ним первому впитывающему слою 13, как будет подробнее описано ниже, для обеспечения выборочного отделения центрального подэлемента 20 от первого впитывающего слоя 13.

Центральный подэлемент 20 в варианте осуществления по фиг. 1–3 расположен, относительно первого впитывающего слоя 13, в общем по центру продольного размера прокладки 10. В связи с этим, оба хрупких стыка 21 второго впитывающего слоя 15 соответственно находятся внутри соседних противоположных в продольном направлении торцевых кромок 13e (фиг. 2) первого впитывающего слоя 13. В примерном варианте осуществления по фиг. 1–3 длина центрального подэлемента 20 второго впитывающего слоя 15 выбрана таким образом, чтобы свести к минимуму использование в прокладке 10 материала, составляющего центральный подэлемент 20. В связи с этим, длина центрального подэлемента 20, например, может не превышать приблизительно 75% длины первого впитывающего слоя 13 и/или длины второго впитывающего слоя 15 в целом. В частности, в некоторых вариантах осуществления длина центрального подэлемента 20 не превышает приблизительно 60% или даже не превышает приблизительно 50% длины первого впитывающего слоя 13 и/или длины второго впитывающего слоя 15 в целом. Кроме того, в других вариантах осуществления длина центрального подэлемента 20 не превышает приблизительно 40% или даже не превышает приблизительно 30% длины первого впитывающего слоя 13 и/или длины второго впитывающего слоя 15 в целом. Кроме этого, второй впитывающий слой 15 может иметь площадь поверхности (т.е. в двухмерной плоскости, в общем изображенной на фиг. 1), которая не превышает приблизительно 75%, не превышает приблизительно 60% и/или не превышает приблизительно 50% площади поверхности первого впитывающего слоя 13 и/или площади поверхности второго впитывающего слоя 15 в целом. В определенных вариантах осуществления площадь поверхности центрального подэлемента 20 не превышает приблизительно 40% или даже не превышает приблизительно 30% площади поверхности первого впитывающего слоя 13 и/или площади поверхности второго впитывающего слоя 15 в целом.

Кроме этого, боковая протяженность, т.е. максимальный размер вдоль или параллельно поперечной оси 10x, центрального подэлемента 20 второго впитывающего слоя 15 может иметь такую величину, что центральный подэлемент 20 и первый впитывающий слой 13 имеют по существу один и тот же размер в боковом (т.е. поперечном) направлении. В частности, каждая из противоположных боковых кромок 20f (фиг. 2) центрального подэлемента 20 может иметь по существу одинаковое местоположение в поперечном направлении, что и соответствующая соседняя боковая кромка 13f первого впитывающего слоя 13, как в примерном варианте осуществления по фиг. 1–3. В связи с этим, предусмотрены варианты осуществления, в которых две соседние боковые кромки 13f, 20f удалены друг от друга в поперечном направлении на расстояние, равное приблизительно 5 мм или менее, и по-прежнему расцениваются как имеющие по существу одинаковое местоположение в поперечном направлении. В общем, термин «имеющие один и тот же размер», используемый для описания относительных размеров двух компонентов или структур прокладки 10, относится к тому, что оба этих компонента или обе эти структуры имеют одинаковый размер. Например, два компонента имеют один и тот же размер в продольном направлении, если они имеют одинаковую длину (т.е. максимальный размер вдоль или параллельно продольной оси 10y), и имеют один и тот же размер в боковом или поперечном направлении, если они имеют одинаковую ширину (т.е. максимальный размер вдоль или параллельно поперечной оси 10x).

Первый впитывающий слой 13 примерной прокладки 10 содержит верхний лист 13a и непроницаемый для текучей среды нижний лист 13b, расположенный напротив верхнего листа 13a, так что верхний лист 13a и нижний лист 13b перекрывают друг друга. При эксплуатации, верхний лист 13a обращен к телу пользователя, а нижний лист 13b, напротив, обращен в противоположную сторону от тела пользователя. Кроме этого, верхний лист 13a может представлять собой материал, проницаемый для текучей среды, способствующий прохождению текучей среды сквозь него, в частности, текучей среды, выделяемой пользователем прокладки 10. В связи с этим, верхний лист 13a может быть выполнен из гидрофильного нетканого материала и может иметь форму одинарного непрерывного слоя, расположенного вдоль длины и/или ширины первого впитывающего слоя 13, или, в качестве альтернативы, может иметь форму двух или более слоев одного и того же материала или разных материалов, которые совместно, но не по отдельности, проходят по длине и/или ширине первого впитывающего слоя 13.

Примерный верхний лист 13a также содержит, как изображено на фиг. 1 и фиг. 2, множество каналов c, выполненных с возможностью направления потока текучей среды на поверхности верхнего листа 13a, и которые также служат в качестве элемента с орнаментом, предназначенного для улучшения эстетического внешнего вида прокладки 10. В альтернативных вариантах осуществления верхний лист 13a не содержит каналов c или содержит каналы, количество и/или формы которых отличаются от количества и форм в варианте осуществления по фиг. 1–3.

Нижний лист 13b содержит непроницаемый для текучей среды материал, такой как гидрофобный нетканый материал (например, нетканый материал спанбонд), слой полипропиленовой или полиэтиленовой пленки, или многослойный материал, комбинирующий пленки, нетканый материал или другие материалы, которые в итоге образуют непроницаемый для текучей среды многослойный материал. Нижний лист 13b может иметь форму одинарного непрерывного слоя, расположенного вдоль длины и/или ширины первого впитывающего слоя 13, или, в качестве альтернативы, может иметь форму двух или более слоев одного и того же материала или разных материалов, которые совместно, но не по отдельности, проходят по длине и/или ширине первого впитывающего слоя 13.

Как также изображено на фиг. 1–3, верхний лист и нижний лист 13a, 13b неразъемным образом (а не разъемным образом) соединены друг с другом для образования цельного впитывающего первого впитывающего слоя 13, выполненного с возможностью впитывания и удерживания текучей среды, выделяемой пользователем прокладки 10, в частности когда первый впитывающий слой 13 непосредственно подвергается воздействию кожи пользователя. В связи с этим, верхний лист и нижний лист 13a, 13b могут быть соединены друг с другом с помощью подходящим образом выбранного адгезива (не изображено), и/или с помощью механических связей, таких как связи под действием нагревания, связи под действием ультразвука, связи CPW или другие типы связей, предназначенные в первую очередь для плавления и/или другого осуществления постоянного зацепления и/или связывания друг с другом материалов, составляющих верхний лист и нижний лист 13a, 13b.

Второй впитывающий слой 15 имеет конструкцию и материалы, подобные конструкции и материалам примерного первого впитывающего слоя 13. В связи с этим, второй впитывающий слой 15 обычно содержит слой верхнего листа и слой непроницаемого для текучей среды нижнего листа, расположенный напротив слоя верхнего листа, так что слой верхнего листа и слой нижнего листа перекрывают друг друга. Слои верхнего листа и нижнего листа соединены друг с другом с помощью подходящим образом выбранного адгезива (не изображено), и/или с помощью механических связей, таких как связи под действием нагревания, связи под действием ультразвука, связи CPW или другие типы связей, предназначенные в первую очередь для плавления и/или другого осуществления постоянного зацепления и/или связывания друг с другом материалов, составляющих слои верхнего листа и нижнего листа второго впитывающего слоя 15. В определенных вариантах осуществления внешние и центральные подэлементы 19, 20 второго впитывающего слоя 15 состоят из общего материала верхнего листа и/или общего материала нижнего листа. Кроме того, в других вариантах осуществления соответствующие верхние листы и нижние листы внешних и центральных подэлементов 19, 20 могут отличаться друг от друга. Для облегчения объяснения и понимания, верхние листы и нижние листы внешних подэлементов 19 будут соответственно обозначены номерами 19a и 19b, в то время как верхний лист и нижний лист центрального подэлемента 20 будут соответственно обозначены номерами 20a и 20b. Тем не менее, следует понимать, что эти выбранные обозначения не должны подразумевать, что верхние листы 19a и 20a обязательно выполнены из разных материалов, или что нижние листы 19b и 20b обязательно выполнены из разных материалов.

На фиг. 4 и фиг. 4A изображены другие примерные варианты осуществления, на которых подобные позиционные обозначения относятся к подобным элементам на предыдущих фигурах. В частности, как изображено на фиг. 4, примерная прокладка 10a на этой фигуре во многих аспектах подобна прокладке 10 (фиг. 1–3), но содержит первую и вторую впитывающие сердцевины 13h, 20h, соответственно в первом и втором впитывающих слоях 13c, 15c этого варианта осуществления. В частности, первая впитывающая сердцевина 13h расположена между верхним листом 13a и нижним листом 13b первого впитывающего слоя 13c, и вторая впитывающая сердцевина 20h расположена между верхним листом 20a и нижним листом 20b центрального подэлемента 20 второго впитывающего слоя 15c и не входит в состав внешних подэлементов 19. Впитывающие сердцевины 13h, 20h выполнены с возможностью впитывания и удерживания текучих сред, таких как моча и/или менструальные выделения, выделяемые пользователем прокладки 10a. Предусмотрены альтернативные варианты осуществления, в которых внешние подэлементы 19 имеют соответствующие впитывающие сердцевины 19h, подобные или отличающиеся от впитывающей сердцевины 20h, изображенной на фиг. 4A, или в которых впитывающая сердцевина 20h проходит внутрь внешних подэлементов 19. Каждая из впитывающих сердцевин 13h, 19h, 20h может иметь единственную основную впитывающую структуру или вместо этого может иметь более одной основной впитывающей структуры. Кроме этого, каждая впитывающая сердцевина 13h, 19h, 20h изготовлена из распушенной целлюлозы или какого-либо другого природного или синтетического материала для распределения текучей среды, а также может содержать материал для накопления текучей среды, такой как супервпитывающий материал («SAP») или какой-либо другой природный или синтетический материал для накопления текучей среды. Помимо впитывающих сердцевин 13h, 19h, 20h, любые или все из первого впитывающего слоя 13c, внешних подэлементов 19 или центрального подэлемента 20 также могут содержать соответствующие поглощающие слои, расположенные рядом с соответствующей впитывающей сердцевиной 13h, 19h, 20h и предназначенные в первую очередь для быстрого поглощения и распределения текучей среды, полученной через соответствующий верхний лист 13a, 19a, 20a.

Примерные материалы, подходящие для любой из впитывающих сердцевин 13h, 19h, 20h, представляют собой материалы, полученные путем воздушной укладки, известные как «VH600.101.B6001» и «VH460.103.B6001», оба из которых доступны на рынке от компании Glatfelter Falkenhagen GmbH, из Фалькенхаген, Германия. Другие примерные материалы для впитывающих сердцевин 13h, 19h, 20h представляют собой материалы на основе пеноматериалов, например известные как пеноматериалы на основе эмульсии с высоким содержанием дисперсной фазы (HIPE), относящиеся к типам, описанным, например, в патентах США № 5387207; 5260345, 5650222 и 5849805, соответствующие раскрытия которых в полном объеме включены в настоящий документ посредством ссылки лишь в целях указания составов материалов для пеноматериалов HIPE, описанных в данном документе.

Хотя на фиг. 4 и фиг. 4A изображены варианты осуществления, в которых каждый из впитывающих слоев 13c, 15c содержит впитывающую сердцевину 13h, 19h, 20h, предусмотрены альтернативные варианты осуществления, в которых лишь первый впитывающий слой 13c содержит впитывающую сердцевину 13h, или в которых лишь один или несколько из подэлементов 19, 20 второго впитывающего слоя 15c содержат впитывающую сердцевину 19h, 20h. Подобным образом, предусмотрено, что впитывающая сердцевина 13h в первом впитывающем слое 13c может иметь форму, размеры и/или состав, подобные или отличающиеся от формы, размеров и/или состава впитывающих сердцевин 19h, 20h, при этом прокладки, содержащие такие впитывающие сердцевины, по-прежнему находятся в пределах объема настоящего изобретения.

Как описано выше и как также изображено на фиг. 1–3, первый впитывающий слой 13 и центральный подэлемент 20 второго впитывающего слоя 15 разъемно присоединены друг к другу, что позволяет пользователю осуществлять их выборочное разделение при необходимости. В связи с этим, адгезив с низкой клейкостью (т.е. при комнатной температуре) может быть способно предоставить такой тип сцепления, например путем адгезивного присоединения нижней поверхности нижнего листа 20b центрального подэлемента 20 к верхней поверхности соседнего верхнего листа 13a первого впитывающего слоя 13. В этом типе варианта осуществления материалы, образующие верхний лист 13a и нижний лист 20b, а также тип адгезива, выбранный для соединения этих компонентов друг с другом, могут быть такими, что адгезив вынужден оставаться на нижнем листе 20b при отделении центрального подэлемента 20 и первого впитывающего слоя 13 друг от друга. Это может быть желательным в некоторых вариантах осуществления для того, чтобы предотвратить контакт кожи пользователя со адгезивом после удаления центрального подэлемента 20. Например, может быть выбран адгезив, имеющий связь с нижним листом 20b, которая сильнее связи с верхним листом 13a, с тем чтобы при разделении адгезив переносился удаляемым центральным подэлементом 20.

В качестве альтернативы или дополнения первый впитывающий слой 13 и центральный подэлемент 20 могут быть разъемно присоединены друг к другу с помощью механических крепежных элементов, например, застежек-липучек. В частности, в одном типе варианта осуществления (не изображен) нижний лист 20b или соседний верхний лист 13a имеет элемент, содержащий крючки, который выполнен с возможностью зацепления с соответствующим элементом, содержащим петли, на противостоящей поверхности другого нижнего листа 20b или соседнего верхнего листа 13a. В предусмотренном варианте на нижней поверхности нижнего листа 20b расположен элемент, содержащий крючки, выполненный с возможностью зацепления с поверхностью волокнистого материала, составляющего соседний верхний лист 13a, тем самым разъемно соединяя центральный подэлемент 20 и первый впитывающий слой 13 друг с другом.

В еще одном варианте, изображенном на фиг. 1 и фиг. 2, взаимное разъемно соединение первого впитывающего слоя 13 и центрального подэлемента 20 образовано множеством относительно слабых связей 30 под действием давления, проходящих в общем вблизи и вдоль периметра центрального подэлемента 20, и проходящих по меньшей мере сквозь толщину некоторых из компонентов первого впитывающего слоя 13 и центрального подэлемента 20. В примерном варианте осуществления по фиг. 1–3 связи 30 проходят сквозь толщину верхнего листа 20a центрального подэлемента 20, что делает связи 30 видимыми с верхней поверхности прокладки 10, хотя предусмотрено, что связи 30 вместо этого могут не проходить сквозь толщину верхнего листа 20a и, таким образом, не видимы с верхней поверхности прокладки 10.

Рассмотрим фиг. 5, изображающую примерный процесс отделения центрального подэлемента 20 от остальной части прокладки 10. В изображенном варианте осуществления пользователь рукой 31 захватывает центральный подэлемент 20 у боковой кромки 20f, и после этого тянет центральный подэлемент 20 в сторону от первого впитывающего слоя 13, в общем в поперечном направлении прокладки 10 (стрелка 32). Вследствие осуществления тянущего действия рукой 31 происходит разрыв хрупких стыков 21, чему способствует относительно более прочная связь между внешними подэлементами 19 и расположенным под ними первым впитывающим слоем 13, что заставляет внешние подэлементы 19 оставаться на месте вместе с первым впитывающим слоем 13 относительно удаляемого центрального подэлемента 20.

Помимо вышеописанного, и хотя не это изображено на фигурах, предусмотрено, что верхний лист 20a центрального подэлемента 20 может иметь непроницаемые для текучей среды и/или жесткие подложки, и/или выемку или другие элементы.

Рассмотрим фиг. 6, 7 и 8, на которых изображен еще один предусмотренный вариант осуществления двухслойной прокладки 50. Конструкция и материалы прокладки 50 подобны конструкции и материалам прокладок 10, 10a по фиг. 1–4, 4a или 5, к подробному описанию которых можно также обратиться для понимания конструкции и материалов, составляющих прокладку 50. Для облегчения понимания, подобные позиционные обозначения на фиг. 6–8 относятся к подобным элементам в вариантах осуществления по фиг. 1–4, 4a и 5. Прокладка 50 содержит первый впитывающий слой 53, содержащий верхний лист 53a и нижний лист 53b (фиг. 7), перекрывающие друг друга, и второй впитывающий слой 55, форма которого подобна форме первого впитывающего слоя 53. Второй впитывающий слой 55, в свою очередь, состоит из центрального подэлемента 56 и пары внешних подэлементов 57, расположенных в одной плоскости с центральным подэлементом 56.

Центральный подэлемент 56 расположен в продольном направлении между внешними подэлементами 57 и может содержать материалы, отличающиеся от материалов внешних подэлементов 57 или подобные им. В связи с этим, второй впитывающий слой 55 может содержать, например, общий материал верхнего листа, проходящий по всем трем подэлементам 56, 57, и/или общий материал нижнего листа, перекрываемый общим материалом верхнего листа, также проходящий по всем трем подэлементам 56, 57. В качестве альтернативы, каждый из подэлементов 56, 57 может состоять из соответствующих верхних листов, образованных из материалов, отличающихся друг от друга. Подобным образом, каждый из подэлементов 56, 57 может состоять из соответствующих нижних листов, перекрываемых соответств
