Реферат

Область техники

[0001]

Настоящее изобретение относится к слою лекарственного покрытия на основе нерастворимых в воде лекарственных средств и к слою лекарственного покрытия, имеющему конкретную кристаллическую морфологическую форму нерастворимых в воде лекарственных средств.

Уровень техники

[0002]

В последние годы активно проводят разработку баллонов, выделяющих лекарственное средство, (DEB), в которых баллонный катетер покрыт лекарственными средствами, и было сообщено, что они являются эффективными для лечения и предупреждения рестеноза. Баллон покрыт слоем покрытия, включающим лекарственные средства и эксципиенты, и, когда кровеносный сосуд расширяется, баллон сдавливает стенку кровеносного сосуда и доставляет лекарственные средства в ткань-мишень.

[0003]

В последние годы было обнаружено, что морфологическая форма лекарственных средств, нанесенных на поверхность баллона, влияет на свойство высвобождения лекарственных средств и их способность переходить в ткани с поверхности баллона в области очага повреждения, и известно, что является важным контроль кристаллической формы или аморфной формы лекарственных средств.

В PTL 1 и PTL 2 описан способ, в котором с использованием прокаливания с паром растворителя морфологическую форму лекарственных средств, нанесенных на поверхность баллона, изменяют с аморфной на кристаллическую. Кроме того, в PTL 2 описано, что кристаллическая форма паклитаксела, полученная прокаливанием, имеет веерообразную форму и стержневидную форму или иглоподобную форму и что стержневидная кристаллическая форма имеет более высокую способность к переходу лекарственного средства в ткань-мишень по сравнению с веерообразной формой.

Кроме того, в PTL 3 описано, что паклитаксел в кристаллической гидратированной форме является покрытым и кристаллическая гидратированная форма имеет предпочтительное свойство высвобождения лекарственного средства и способность к переходу лекарственного средства в ткани в области очага повреждения по сравнению с негидратированной формой и аморфной формой.

Таким образом, в PTL 3 описано, что баллон, выделяющий лекарственное средство, имеющий паклитаксел в кристаллической форме, проявляет превосходную способность к переходу лекарственных средств в ткани; однако в нем не описана точная морфологическая форма кристалла и эффект ингибирования внутрисосудистого стеноза.

В противоположность этому, существует проблема, состоящая в том, что баллон, выделяющий лекарственное средство, имеющий паклитаксел в кристаллической форме, в некоторых случаях проявляет выраженную токсичность в отношении ткани-мишени. Таким образом, в проведенной недавно разработке баллона, выделяющего лекарственное средство, требовалось, чтобы баллон, выделяющий лекарственное средство, обладал пригодным равновесием между эффективностью и токсичностью, т.е. высоким эффектом (эффект ингибирования внутрисосудистого стеноза) и низкой токсичностью. В PTL 1, PTL 2 и PTL 3 токсичность вообще не описана, и кристаллическая морфологическая форма лекарственного средства, обладающего приемлемым равновесием между эффективностью и токсичностью, не является очевидной.

[0004]

Исходя из описанного выше, поскольку нельзя утверждать, что баллон уровня техники, выделяющий лекарственное средство, имеющий слой покрытия, проявляет достаточно низкую токсичность и высокий эффект на уровень ингибирования стеноза при лечении сегмента стеноза в кровеносном сосуде, является желательным медицинское устройство, имеющее подходящее равновесие между эффективностью и токсичностью.

Список ссылок

Патентная литература

[0005]

PTL 1: Международная публикация PCT № WO2010/124098

PTL 2: JP-T-2012-533338

PTL 3: JP-T-2012-514510

Сущность изобретения

Техническая проблема

[0006]

Настоящее изобретение направлено на предоставление слоя лекарственного покрытия, имеющего морфологическую форму нерастворимых в воде лекарственных средств, у которой эффект ингибирования внутрисосудистого стеноза в области повреждения является высоким при доставке медицинского устройства, покрытого лекарственным средством, в организм, и предоставление медицинского устройства, в котором он используется.

Решение проблемы

[0007]

В результате тщательных исследований для решения описанных выше проблем автор настоящего изобретения обнаружил, что слой лекарственного покрытия, имеющий конкретную кристаллическую морфологическую форму нерастворимого в воде лекарственного средства, обладает высоким эффектом ингибирования внутрисосудистого стеноза в области очага повреждения, и осуществил изобретение.

[0008]

Таким образом, настоящее изобретение относится к следующему.

(1) Слой лекарственного покрытия, который имеет морфологическую форму, включающую множество вытянутых телец с длинной осью, которую каждый кристалл нерастворимого в воде лекарственного средства независимо имеет, на поверхности подложки, причем длинные оси вытянутых частиц имеют практически линейную форму, и длинные оси вытянутых частиц образуют угол в заданном диапазоне, предпочтительно угол в диапазоне от 45° до 135°, относительно плоскости подложки, с которой длинная ось вытянутых телец пересекается.

(2) Слой лекарственного покрытия, описанный в (1), в котором по меньшей мере вблизи дистальной области вытянутое тельце является полым.

(3) Слой лекарственного покрытия, описанный в (1) или (2), в котором форма поперечного сечения поверхности вытянутого тельца, перпендикулярной длинной оси, является многоугольной.

(4) Слой лекарственного покрытия, в котором кристаллы нерастворимого в воде лекарственного средства, имеющие плоскую вытянутую волосообразную форму, бессистемно наслоены на поверхность подложки, и в котором длинные оси кристаллов частично имеют участок, искривленный в форме изгиба, и в той же плоскости кристаллов не примешаны кристаллы, имеющие другие формы.

(5) Слой лекарственного покрытия, описанный в (4), в котором поверхность кристалла нерастворимого в воде лекарственного средства дополнительно покрыта аморфной пленкой.

(6) Слой лекарственного покрытия, включающий кристаллическую морфологическую форму нерастворимого в воде лекарственного средства, в которой частицы кристаллов нерастворимого в воде лекарственного средства расположены регулярно на поверхности подложки и в которой частицы эксципиента, образованные из эксципиента, нерегулярно расположены между частицами кристаллов, где молекулярная масса эксципиента является меньшей, чем молекулярная масса нерастворимого вводе лекарственного средства, доля частиц эксципиента на заданную площадь подложки является меньшей, чем доля частиц кристаллов, и частицы эксципиента не образуют матрикса.

(7) Слой лекарственного покрытия, описанный в любом из (1)-(6), в котором нерастворимое в воде лекарственное средство представляет собой рапамицин, паклитаксел, доцетаксел или эверолимус.

(8) Медицинское устройство, имеющее слой лекарственного покрытия, описанный в любом из (1)-(7), на поверхности медицинского устройства, которое уменьшается в диаметре для доставки, когда его доставляют в организм, и увеличивается в диаметре для высвобождения лекарственного средства из слоя лекарственного покрытия в пораженной области.

(9) Способ доставки лекарственного средства, имеющий стадию доставки медицинского устройства, описанного в (8), в просвет, стадию радиального расширения расширяющейся части, находящейся в медицинском устройстве, и стадию, на которой слой лекарственного покрытия, который имеется в расширяющейся части, прилегает к просвету.

Преимущественные эффекты изобретения

[0009]

Настоящее изобретение может обеспечить слой лекарственного покрытия для медицинского устройства, выделяющего лекарственное средство, у которого эффект ингибирования внутрисосудистого стеноза в области очага повреждения является высоким и/или токсичность является низкой.

Краткое описание чертежей

[0010]

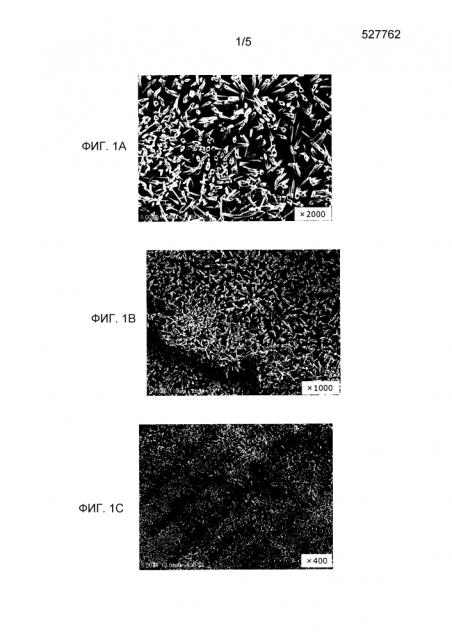

[Фиг.1] На фиг.1 представлена диаграмма, на которой показано изображение, полученное сканирующей электронной микроскопией (далее обозначаемой как SEM), поверхности слоя лекарственного покрытия, полученного согласно примеру 1. На фиг.1A представлено изображение SEM с увеличением в 2000 раз кристаллов, наблюдаемых на поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 1. На фиг.1B представлено изображение SEM с увеличением в 1000 раз кристаллов, наблюдаемых на другой части поверхности подложки, полученной согласно примеру 1. На фиг.1C представлено изображение SEM с увеличением в 400 раз, наблюдаемое на другой части поверхности подложки, полученной согласно примеру 1. На фиг.1D представлено изображение SEM с увеличением в 4000 раз наблюдаемых кристаллов в поперечном сечении, перпендикулярном поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 1.

[Фиг.2] На фиг.2 представлена диаграмма, на которой показано изображение SEM с увеличением в 2000 раз кристаллов, наблюдаемых на поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 2.

[Фиг.3] На фиг.3A представлена диаграмма, на которой показано изображение SEM с увеличением в 2000 раз кристаллов, наблюдаемых на поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 3. На фиг.3B представлено изображение SEM с увеличением в 4000 раз наблюдаемых кристаллов в поперечном сечении, перпендикулярном поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 3.

[Фиг.4] На фиг.4 представлена диаграмма, на которой показано изображение SEM с увеличением в 2000 раз кристаллов, наблюдаемых на поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 4.

[Фиг.5] На фиг.5 представлена диаграмма, демонстрирующая изображение SEM с увеличением в 2000 раз кристаллов, наблюдаемых на поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 6.

[Фиг.6] На фиг.6A представлена диаграмма, демонстрирующая изображение SEM с увеличением в 2000 раз кристаллов, наблюдаемых на поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 6. На фиг.6B представлена диаграмма, демонстрирующая изображение SEM с увеличением в 400 раз кристаллов, наблюдаемых на другой части поверхности подложки слоя лекарственного покрытия, полученного согласно примеру 6.

[Фиг.7] На фиг.7 представлена диаграмма, демонстрирующая изображение SEM с увеличением в 2000 раз кристаллов, наблюдаемых на поверхности подложки слоя лекарственного покрытия коммерчески доступного баллона, выделяющего лекарственное средство, (IN.PACT), изготовленного INVAtec JAPAN, согласно сравнительному примеру 1.

[Фиг.8] На фиг.8 представляет собой график уровня внутрисосудистого стеноза (%), демонстрирующий ингибиторный эффект на внутрисосудистый стеноз в коронарной артерии свиньи.

Описание вариантов осуществления

[0011]

Автор настоящего изобретения обнаружил, что слой лекарственного покрытия, имеющий низкую токсичность в области очага поражения, высокий эффект ингибирования стеноза, имеет конкретную кристаллическую форму нерастворимого в воде лекарственного средства при доставке медицинского устройства, покрытого лекарственным средством, в организм, и осуществил изобретение.

Проиллюстрированы следующие предпочтительные кристаллические формы.

(1) Слой, включающий кристаллическую морфологическую форму длинного полого объекта

Слой, имеющий морфологическую форму, включающую кристаллы длинного полого объекта, представляет собой слой лекарственного покрытия, в котором множество вытянутых телец, имеющих длинные оси, образованных из кристаллов нерастворимого в воде лекарственного средства, присутствует в форме щетки на поверхности подложки. Множество вытянутых телец расположены по окружности в форме щетки на поверхности подложки. Каждое из вытянутых телец присутствует независимо, имеет длину и имеет один конец (проксимальный) вытянутого тельца, фиксированный на поверхности подложки. Вытянутые тельца не образуют составную структуру с соседними вытянутыми тельцами и они не соединены друг с другом. Длинная ось кристалла имеет практически линейную форму. Вытянутое тельце формирует заданный угол относительно плоскости подложки, которую пересекает длинная ось. Заданный угол находится в диапазоне от 45° до 135°. Предпочтительно заданный угол находится в диапазоне от 70° до 110° и более предпочтительно в диапазоне от 80° до 100°. Более предпочтительно, чтобы длинная ось вытянутого тельца образовывала угол около 90° относительно плоскости подложки. По меньшей мере вблизи дистальной области вытянутое тельце является полым. Поперечный срез вытянутого тельца имеет полости на поверхности, перпендикулярной длинной оси вытянутого тельца. Поперечное сечение вытянутого тельца, имеющего полости на поверхности, перпендикулярной длинной оси, является многоугольным. Примеры многоугольника включают четырехугольник, пятиугольник и шестиугольник. Таким образом, вытянутое тельце имеет дистальную область (или дистальную поверхность) и проксимальную область (или проксимальную поверхность), и боковая поверхность между дистальной областью (или дистальной поверхностью) и проксимальной областью (или проксимальной поверхностью) образована в виде длинного многоугольника, который состоит из множества плоскостей. Кристаллическая морфологическая форма составляет всю или по меньшей мере часть плоскости на поверхности подложки. Например, слой, включающий кристаллическую морфологическую форму длинного полого объекта, представляет собой слой, имеющий кристаллическую морфологическую форму, представленную на изображениях SEM на фиг.1-4.

[0012]

Например, характеристики слоя, имеющего морфологическую форму, включающую кристаллы длинного полого объекта, являются следующими.

1) Множество вытянутых телец (стержни) имеют независимые длинные оси, и вытянутое тельце является полым. Вытянутое тельце имеет стержневидную форму.

2) Вытянутые тельца имеют длинные оси и во многих случаях представляют собой многоугольник, в котором поперечное сечение вытянутого тельце на поверхности, перпендикулярной длинной оси, является многоугольным. 50% или более объема кристалла в виде вытянутого тельца представляют собой длинный многоугольник. Боковая поверхность многоугольника в основном представляет собой четырехугольник. В некоторых случаях длинный многоугольник имеет множество поверхностей (бороздок), которые образованы входящим углом, вершина которого вытянута в направлении длинной оси. В настоящем описании входящий угол означает, что по меньшей мере один из внутренних углов многоугольника на поперечном сечении вытянутого тельца в плоскости, перпендикулярной длинной оси, превышает угол 180°.

3) Во многих случаях вытянутое тельце, имеющее длинную ось, представляет собой длинный многоугольник. При рассмотрении в поперечном сечении, перпендикулярном длинной оси, поперечное сечение является многоугольным и выглядит как четырехугольник, пятиугольник или шестиугольник.

4) Множество вытянутых телец, имеющих независимые длинные оси, расположены вертикально в ряд под углом в заданном диапазоне, предпочтительно в диапазоне от 45° до 135° относительно поверхности подложки, т.е. множество вытянутых телец, имеющих независимые длинные оси, практически единообразно располагаются вертикально наподобие леса на поверхности подложки. Область, где вытянутые тельца располагаются вертикально наподобие леса, является практически единообразно сформированной, располагаясь в круговом направлении и осевом направлении на поверхности подложки. Каждый из углов каждого независимого вытянутого тельца относительно поверхности подложки может быть отличающимся или одинаковым, находясь в заданном диапазоне.

[0013]

5) Один конец (проксимальный) каждого вытянутого тельца, имеющий независимую длинную ось, фиксирован на поверхности подложки.

6) В некоторых случаях, в области вблизи поверхности подложки наслоены подобные частицам, подобные коротким стержням или подобные коротким изгибам кристаллы. На поверхности подложки присутствует вытянутое тельце, которое прямо или непрямо имеет длинную ось. Таким образом, существует случай, когда вытянутые тельца, имеющие длинные оси, на слое расположены вертикально наподобие леса.

7) Длина вытянутого тельца, имеющего длинную ось, в осевом направлении, составляет предпочтительно от 5 до 20 мкм, более предпочтительно от 9 до 11 мкм и еще более предпочтительно приблизительно 10 мкм. Диаметр вытянутого тельца, имеющего длинную ось, предпочтительно составляет от 0,01 до 5 мкм, более предпочтительно от 0,05 до 4 мкм и еще более предпочтительно от 0,1 до 3 мкм.

8) Другие морфологические формы (например, пластинчатая морфологическая форма, которая является аморфной) не являются примешанными на поверхности слоя, включающего кристаллическую морфологическую форму длинного полого объекта, и 50% по объему или более и 70% по объему или более кристаллической формы составляют кристаллические морфологические формы 1)-7). Более предпочтительно практически всю форму составляет кристаллическая морфологическая форма 7).

[0014]

9) В кристаллической морфологической форме длинного полого объекта является возможным, чтобы в слое лекарственного покрытия, включающего кристаллы, составляющие нерастворимое в воде лекарственное средство, присутствовали другие соединения. В этом случае, соединения присутствуют в состоянии, распределенном в пространстве между кристаллами (вытянутое тельце) множества нерастворимых в воде лекарственных средств, которые расположены вертикально наподобие леса на поверхности подложки баллона. В этом случае в соотношении материалов, составляющих слой лекарственного покрытия, кристаллы нерастворимых в воде лекарственных средств занимают значительно больший объем, чем другие соединения.

10) В кристаллической морфологической форме длинного полого объекта нерастворимые в воде лекарственные средства, составляющие кристаллы, присутствуют на поверхности подложки баллона. В слое лекарственного покрытия поверхности подложки баллона, имеющей нерастворимые в воде лекарственные средства, составляющие кристаллы, матрикс из эксципиента не образуется. Таким образом, нерастворимые в воде лекарственные средства, составляющие кристаллы, не прикреплены к материалу матрикса. Нерастворимые в воде лекарственные средства, составляющие кристаллы, также не заключены в материал матрикса.

11) В кристаллической морфологической форме длинного полого объекта слой лекарственного покрытия может включать частицы кристаллов нерастворимого в воде лекарственного средства, которые расположены регулярно на поверхности подложки, и частицы эксципиента, образованные из эксципиента, которые нерегулярно расположены между частицами кристаллов. В этом случае молекулярная масса эксципиента является меньшей, чем молекулярная масса нерастворимых в воде лекарственных средств. Таким образом, доля частиц эксципиента на заданную область подложки является меньшей, чем доля частиц кристаллов, и частицы эксципиента не образуют матрикса. В рамках настоящего изобретения частицы кристаллов нерастворимых в воде лекарственных средств могут представлять собой частицы вытянутых телец, и, поскольку частицы эксципиента присутствуют в количестве, значительно меньшем, чем частицы кристаллов нерастворимого в воде лекарственного средства, и распределены среди частиц кристаллов нерастворимого в воде лекарственного средства, существует случай, где частицы эксципиента не наблюдаются на изображении SEM.

[0015]

Кристаллическая морфологическая форма, имеющая форму плоских волосообразных кристаллов, описанная ниже, которая является характеристикой настоящего изобретения, занимает по меньшей мере часть слоя лекарственного покрытия, равную или превышающую 50% по объему, равную или превышающую 80% по объему (равную или превышающую 50% по объему в качестве кристалла и более предпочтительно равную или превышающую 70% по объему) и еще более предпочтительно практически 100% по объему. В случае, когда она занимает практически 100% по объему, она находится в состоянии, когда множество кристаллических морфологических форм не являются смешанными, и присутствует только одна кристаллическая морфологическая форма.

(2) Слой, включающий плоскую волосообразную кристаллическую морфологическую форму

Слой, включающий плоскую волосообразную кристаллическую морфологическую форму, представляет собой слой лекарственного покрытия, в котором кристаллы плоской вытянутой волосообразной формы из нерастворимого в воде лекарственного средства бессистемно наслоены на поверхность подложки и в котором длинные оси кристаллов частично имеют участок, искривленный в форме изгиба, и кристаллы, имеющие другие морфологические формы, не примешаны в той же плоскости кристаллов. В случае, когда присутствует аморфный слой и слой кристаллов, "не в той же плоскости кристаллов" означает, что на слое кристаллов присутствует аморфная пленка. Например, слой, включающий плоскую волосообразную кристаллическую морфологическую форму, представляет собой слой, имеющий кристаллическую форму согласно примеру 6, представленный на фиг.6A.

[0016]

Например, характеристики слоя, включающего кристаллическую плоскую волосообразную морфологическую форму, являются следующими.

1) Кристалл волосообразной формы, имеющий длинную ось, имеет плоскую форму с множеством соединений в ширину, не имеет полости и имеет конусовидную форму.

2) Форма волосообразных кристаллов с соединениями бессистемно наслоена на поверхность подложки. Длинная ось находится в состоянии, наклоненном вдоль поверхности положки.

3) Длинная ось кристаллов частично имеет участок, искривленный в форме изгиба.

4) Длина в направлении длинной оси волосообразного кристалла предпочтительно составляет от 10 до 100 мкм, более предпочтительно приблизительно 20 мкм, и она во многих случаях является большей, чем длина кристаллической морфологической формы длинного полого объекта.

[0017]

(3) Слой, включающий морфологическую форму, в которой аморфная пленка присутствует на поверхности волосообразного кристалла

Слой представляет собой слой лекарственного покрытия, в котором поверхность плоского волосообразного кристалла покрыта аморфной пленкой. Слой, включающий морфологическую форму, в которой аморфная пленка присутствует на поверхности плоского волосообразного кристалла, образован двумя слоями: кристаллическим и аморфным. Например, слой, включающий морфологическую форму, в которой аморфная пленка присутствует на поверхности плоского волосообразного кристалла, представляет собой слой, имеющий кристаллическую форму согласно примеру 6, представленный на фиг.6B.

В частности, на определенной плоскости (плоскость, на которой присутствуют кристаллы/аморфное вещество) определенная кристаллическая форма по меньшей мере частично присутствует или определенная кристаллическая фора присутствует в объеме, равном или превышающем 50%, или в объеме, равном или превышающем 80%, (50% или более по объему в качестве кристалла и более предпочтительно 70% или более по объему), еще более предпочтительно множество кристаллических форм не являются смешанными, и аморфная пленка может присутствовать на внешней стороне определенной плоскости.

[0018]

Кристаллические слои морфологической формы длинного полого объекта, плоской волосообразной морфологической формы и морфологической формы, в которой аморфная пленка присутствует на поверхности плоского волосообразного кристалла, имеют низкую токсичность и высокий эффект ингибирования внутрисосудистого стеноза при доставке медицинского устройства, в котором поверхность подложки покрыта лекарственным средством, в организм в качестве слоя лекарственного покрытия. Автор изобретения считает, что причина этого состоит в том, что растворимость и удерживающая способность в ткани после перехода лекарственного средства, имеющего определенную кристаллическую форму, в ткань изменяются. Например, в случае аморфного вещества, поскольку растворимость является высокой, даже когда лекарственное средство переходит в ткань, оно сразу выходит в кровоток. Таким образом, удерживающая способность в ткани является низкой и, следовательно, превосходный эффект ингибирования стеноза не может быть достигнут. С другой стороны, нерастворимое в воде лекарственное средство, имеющее конкретную кристаллическую форму в соответствии с настоящим изобретением, эффективно действует, ингибируя стеноз, поскольку, когда лекарственное средство переходит в ткань, один единичный кристалл становится небольшим, и, таким образом, его способность проникать в ткань и растворимость являются превосходными. Кроме того, считается, что, поскольку количество лекарственного средства, остающееся в ткани в качестве крупной массы, является небольшим, токсичность является низкой.

В частности, слой, включающий кристаллическую морфологическую форму длинного полого объекта, представляет собой множество практически единообразных вытянутых телец, имеющих длинные оси, и морфологическую форму, которая по существу единообразно расположена вертикально в ряд регулярно на поверхности субстрата. Таким образом, кристаллы, перешедшие в ткань, имеют небольшой размер (длина в направлении длинной оси), составляющий приблизительно 10 мкм. По этой причине лекарственное средство единообразно действует на область очага поражения, и способность перехода в ткань увеличивается. Кроме того, считается, что, поскольку размер переходящих кристаллов является небольшим, избыточное количество лекарственного средства не остается в пораженной области в течение чрезмерного количества времени, и токсичность не появляется, и может проявляться высокий эффект ингибирования стеноза.

[0019]

[Нерастворимое в воде лекарственное средство]

Нерастворимое в воде лекарственное средство означает лекарственное средство, которое является нерастворимым или является малорастворимым в воде, и, в частности, его растворимость в воде составляет менее 5 мг/мл при pH 5-8. Растворимость может составлять менее 1 мг/мл, и, кроме того, она может составлять менее 0,1 мг/мл. Нерастворимое в воде лекарственное средство включает жирорастворимое лекарственное средство.

[0020]

Примеры некоторых предпочтительных нерастворимых в воде лекарственных средств включают иммунодепрессивные лекарственные средства, такие как циклоспорины, включая циклоспорин, иммуноактивные лекарственные средства, такие как рапамицин, лекарственные средства против злокачественной опухоли, такие как паклитаксел, противовирусное лекарственное средство или антибактериальное лекарственное средство, антинеопластическое лекарственное средство, обезболивающее лекарственное средство и противовоспалительное лекарственное средство, лекарственное средство-антибиотик, противоэпилептическое лекарственное средство, анксиолитическое лекарственное средство, лекарственное средство против паралича, антагонист, блокирующее нейроны лекарственное средство, антихолинергическое лекарственное средство и холинэргическое лекарственное средство, антимускариновое лекарственное средство и мускариновое лекарственное средство, антиадренергическое лекарственное средство, антиаритмическое лекарственное средство, антигипертензивное лекарственное средство, гормональное лекарственное средство и пищевую добавку.

Нерастворимое в воде лекарственное средство предпочтительно представляет собой по меньшей мере одно средство, выбранное из группы, состоящей из рапамицина, паклитаксела, доцетаксела и эверолимуса. В настоящем описании рапамицин, паклитаксел, доцетаксел и эверолимус включают их аналоги и/или производные при условии, что они обладают сходной лекарственной эффективностью. Например, паклитаксел является аналогом доцетаксела. Рапамицин является аналогом эверолимуса. Среди них более предпочтительным является паклитаксел.

Нерастворимое в воде лекарственное средство, кроме того, может включать эксципиент. Эксципиент не ограничивается при условии, что он является фармацевтически приемлемым, и его примеры включают растворимые в воде полимеры, сахара, контрастные средства, сложные эфиры лимонной кислоты, сложные эфиры аминокислот, сложные эфиры глицерина и монокарбоновых кислот короткой цепи, фармацевтически приемлемые соли, поверхностно-активные вещества и т.п.

[0021]

[Способ получения кристаллического слоя]

Раствор для покрытия получают путем растворения нерастворимого в воде лекарственного средства в растворителе. Раствор для покрытия наносят на расширенный баллон, так чтобы растворитель раствора для покрытия медленно испарялся. Предпочтительно лекарственное средство высвобождают из дистальной части распределяющей трубки с отверстием, одновременно приводя боковую поверхность дистальной части распределяющей трубки, из которой высвобождают лекарственное средство, в контакт с поверхностью баллонного катетера. Баллонный катетер вращают в противоположном направлении (обратное направление) относительно направления высвобождения лекарственного средства по длинной оси. Затем баллон после нанесения покрытия сушат, тем самым получая слой лекарственного покрытия, включающий кристаллический слой.

(Предпочтительные условия для покрытия баллона раствором для покрытия)

Скорость вращения баллона: от 10 до 200 об/мин

предпочтительно от 30 до 180 об/мин

более предпочтительно от 50 до 150 об/мин

Скорость движения распределителя: от 0,01 до 2 мм/с

предпочтительно от 0,03 до 1,5 мм/с

более предпочтительно от 0,05 до 1,0 мм/с

Диаметр баллона: от 1 до 10 мм

предпочтительно от 2 до 7 мм

Скорость высвобождения лекарственного средства: от 0,01 до 1,5 мкл/с

предпочтительно от 0,01 до 1,0 мкл/c

более предпочтительно от 0,03 до 0,8 мкл/c.

Примером используемого растворителя, который конкретно не ограничен, является тетрагидрофуран, этанол, глицерин (также называемый глицеролом или пропан-1,2,3-триолом), ацетон, метанол, дихлорметан, гексан, этилацетат и вода. Среди них предпочтительным является смешанный растворитель, в котором некоторые из тетрагидрофурана, этанола, ацетона и воды смешаны.

[0022]

<Медицинское устройство>

Медицинское устройство по настоящему изобретению имеет слой лекарственного покрытия прямо или через слой для предварительной обработки, такой как слой затравки на поверхности подложки. Слой лекарственного покрытия содержит лекарственное средство с плотностью от 0,1 до 10 мкг/мм², предпочтительно с плотностью от 0,5 до 5 мкг/мм², более предпочтительно с плотностью от 0,5 до 3,5 мкг/мм², еще более предпочтительно с плотностью от 1,0 до 3,0 мкг/мм², однако он конкретно не ограничивается ими.

Форма и материалы подложки конкретно не ограничены. В качестве материалов можно использовать металлы и смолы. Материал может представлять собой любой из пленки, пластины, прута и материала неправильной формы, и он может иметь форму частиц.

Используемое медицинское устройство не ограничено. Можно использовать любое медицинское устройство, которое можно трансплантировать или вставлять. Предпочтительным является медицинское устройство, которое является длинным, доставляемым в нерасширенном состоянии с уменьшенным диаметром во внутреннюю полость, такую как кровеносный сосуд, и увеличивается в диаметре в круговом направлении в участке, таком как кровеносный сосуд или ткань, высвобождая лекарственное средство из слоя лекарственного покрытия. Таким образом, медицинское устройство, которое является уменьшенным в диаметре для доставки и увеличивается в диаметре для применения в пораженной области, представляет собой медицинское устройство, имеющее расширяющуюся часть. Слой лекарственного покрытия предоставляется по меньшей мере на части поверхности расширяющейся части. Таким образом, лекарственное средство нанесено по меньшей мере на наружную поверхность расширяющейся части.

[0023]

Материалы расширяющейся части медицинского устройства предпочтительно имеют определенную степень подвижности и определенную степень жесткости, так что лекарственное средство высвобождается из слоя лекарственного покрытия на поверхности при расширении, когда медицинское устройство достигает кровеносного сосуда или ткани. В частности, медицинское устройство содержит металл или смолу, и поверхность расширяющейся части, на которой нанесен слой лекарственного покрытия, предпочтительно состоит из резины. Резина, составляющая поверхность расширяющейся части, конкретно не ограничена, и ее предпочтительные примеры включают полиамиды. Таким образом, по меньшей мере часть поверхности расширяющейся части медицинского устройства, которая покрыта лекарственным средством, состоит из полиамидов. Примеры полиамида, который конкретно не ограничивается при условии, что он представляет собой полимер, имеющий амидную связь, включают гомополимеры, такие как политетраметиленадипамид (нейлон 46), поликапролактам (нейлон 6), полигексаметилен адипамид (нейлон 66), полигексаметилен себакамид (нейлон 610), полигексаметилен додекамид (нейлон 612), полиундеканолактам (нейлон 11), полидодеканолактам (нейлон 12), сополимеры, такие как сополимер капролактам/лауриллактам (нейлон 6/12), сополимер капролактам/аминоундекановая кислота (нейлон 6/11), сополимер капролактам/ω-аминононановая кислота (нейлон 6/9), сополимер капролактам/гексаметилендиаммоний адипат (нейлон 6/66), и ароматические полиамиды, такие как сополимер адипиновой кислоты и м-ксилолдиамина, или сополимер гексаметилендиамина и м,п-фталевой кислоты. Кроме того, полиамидный эластомер, который представляет собой блок-сополимер, в котором нейлон 6, нейлон 66, нейлон 11 или нейлон 12 является жестким сегментом, и полиалкиленгликоль, простой полиэфир или алифатический полиэфир является мягким сегментом, используют в качестве материала подложки для медицинского устройства в соответствии с настоящим изобретением. Можно использовать только полиамиды или можно совместно использовать два или более их типов.

[0024]

В частности, примером медицинского устройства, имеющего расширяющуюся часть, является длинный катетер, имеющий расширяющуюся часть (стент), или расширяющаяся часть (баллон).

В баллоне согласно настоящему изобретению предпочтительно слой лекарственного покрытия по настоящему изобретению формируют на поверхности в момент расширения и баллон заворачивают (складывают), устанавливают в кровеносный сосуд, полость тела или сходные с ними, доставляют в ткань или в пораженную область и увеличивают в диаметре в пораженной в области, после чего высвобождается лекарственное средство.

ПРИМЕРЫ

[0025]

Далее, настоящее изобретение описано с помощью примеров и сравнительных примеров, однако настоящее изобретение не ограничивается примерами.

[0026]

[Изготовление или получение баллона, выделяющего лекарственное средство, или получение не покрытого лекарственным средством баллона]

<Пример 1>

(1) Получение раствора для покрытия 1

Гидрохлорид этилового эфира L-серина (CAS No.26348-61-8) (56 мг) и паклитаксел (CAS No.33069-62-4) (134,4 мг) взвешивали. К ним соответственно добавляли абсолютный этанол (1,2 мл), тетрагидрофуран (1,6 мл) и обработанную с использованием мембраны RO (обратный осмос) воду (далее обозначаемую как RO-вода) (0,4 мл) и растворяли, тем самым получая раствор для покрытия 1.

(2) Нанесение лекарственного средства на баллон

Изготавливали баллонный катетер (изготавливаемый Terumo Corp., материалом баллона (расширяющая часть) является нейлоновый эластомер), имеющий размер: диаметр 3,0 × длина 20 мм (расширяющаяся часть) в расширенном состоянии. Раствор для нанесения покрытия 1 наносили на расширенный баллон так, чтобы растворитель раствора для покрытия медленно испарялся до достижения количества паклитаксела приблизительно 3 мкг/мм². Предпочтительно лекарственное средство высвобождали из дистальной части распределяющей трубки с отверстием, одновременно приводя боковую поверхность дистальной части распределяющей трубки, из которой высвобождается л
