Реферат

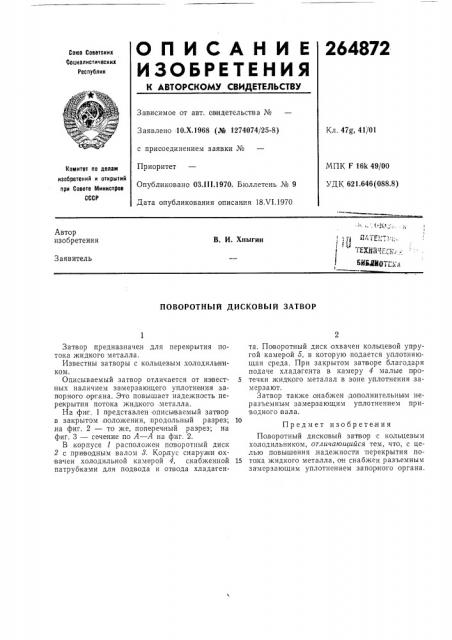

О П И С А Н И Е 264872

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

За висимое от авт. свидетельства №

Кл 47g 41 /01

Заявлено .10.Х.1968 (№ 1274074/25-8) с присоединением заявки №

Приоритет

Опубликовано ОЗ.III.1970. Бюллетень ¹ 9

Дата опубликования описания 18.VI.1970

МПК F 161< 49/00

УДК 621.646(088.8) Комитет по репам изобретений и открытий пр» Совете Министров

СССР

Автор изобретения

В. И. Хныгин

Заявитель

ПОВОРОТНЫЙ ДИСКОВЫЙ ЗАТВОР

Затвор предназначен для перек1рытия потока жидкого металла.

Известны затворы с кольцевым холодильн иком.

Описываемый затвор отличается от из вестных наличием за мерзающего уплотнения запорного органа. Это повышает надежность перекрытия потока жидкого, металла.

На фиг. 1 представлен описываемый затвор в закрытом, положении, продольный разрез; на фиг. 2 — то же, поперечный раз|рез; на фиг. 3 сечен,ие по А — А на фиг. 2.

В корпусе 1 расположен поворотный диск

2 с приводным валом 8. Корпус снаружи ох вачен холодильной камерой 4, снабженной патрубками для подвода и отвода хладагента. Поворотный диск охвачен кольцевой упругой камерой 5, в которую подается уплотняющая среда, При закрытом затворе благодаря подаче хладагента в камеру 4 малые nipo5 течки жидкого металал в зоне уплотнения замерзают.

Затвор также .онабжен дополнительным неразъемным замерзающим уплотнением приводного вала.

Предмет изобретения

Поворотный дисковый затвор с кольцевым холодильником, отличающийся тем, что, с целью повышения, надежности перекрытия по15 тока жидкого металла, он снабжен разъемным замерзающим уплотнением запор ното органа.

Фиг. 1

9uz.3

Составитель В, Л. Цукерник

Редактор С. Сюткина Текред А. А. Камышпикова Корректор А. М. Глазова

Заказ 151,1;14 Тирани 50(Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
