Способ получения нанокапсул аекола

Способ получения нанокапсул аекола

Иллюстрации

Показать все

Реферат

Изобретение относится к области нанотехнологии, медицины, онкологии и пищевой промышленности.

Ранее были известны способы получения микрокапсул.

В пат. 2173140 МПК A61K 009/50, A61K 009/127 Российская Федерация, опубликован 10.09.2001, предложен способ получения кремнийорганолипидных микрокапсул с использованием роторно-кавитационной установки, обладающей высокими сдвиговыми усилиями и мощными гидроакустическими явлениями звукового и ультразвукового диапазона для диспергирования.

Недостатком данного способа является применение специального оборудования - роторно-кавитационной установки, которая обладает ультразвуковым действием, что оказывает влияние на образование микрокапсул и при этом может вызывать побочные реакции в связи с тем, что ультразвук разрушающе действует на полимеры белковой природы, поэтому предложенный способ применим при работе с полимерами синтетического происхождения

В пат. 2359662 МПК A61K 009/56, A61J 003/07, B01J 013/02, A23L 001/00, опубликован 27.06.2009, Российская Федерация предложен способ получения микрокапсул хлорида натрия с использованием распылительного охлаждения в распылительной градирне Niro при следующих условиях: температура воздуха на входе 10°С, температура воздуха на выходе 28°С, скорость вращения распыляющего барабана 10000 оборотов/мин. Микрокапсулы по изобретению обладают улучшенной стабильностью и обеспечивают регулируемое и/или пролонгированное высвобождение активного ингредиента.

Недостатками предложенного способа являются длительность процесса и применение специального оборудования, комплекс определенных условий (температура воздуха на входе 10°С, температура воздуха на выходе 28°С, скорость вращения распыляющего барабана 10000 оборотов/мин).

Наиболее близким методом является способ, предложенный в пат. 2134967 МПК A01N 53/00, A01N 25/28, опубликован 27.08.1999, Российская Федерация (1999). В воде диспергируют раствор смеси природных липидов и пиретроидного инсектицида в весовом отношении 2-4:1 в органическом растворителе, что приводит к упрощению способа микрокапсулирования.

Недостатком метода является диспергирование в водной среде, что делает предложенный способ неприменимым для получения микрокапсул водорастворимых препаратов в водорастворимых полимерах.

Техническая задача - упрощение и ускорение процесса получения нанокапсул, уменьшение потерь при получении нанокапсул (увеличение выхода по массе).

Решение технической задачи достигается способом получения нанокапсул витаминов, отличающимся тем, что в качестве оболочки нанокапсул используется конжаковая камедь, а в качестве ядра - АЕКол при получении нанокапсул методом осаждения нерастворителем с применением 1,2-дихлорэтана в качестве осадителя.

Отличительной особенностью предлагаемого метода является получение нанокапсул методом осаждения нерастворителем с использованием 1,2-дихлорэтана в качестве осадителя, а также использование конжаковой камеди в качестве оболочки частиц и АЕКола - в качестве ядра.

Результатом предлагаемого метода являются получение нанокапсул АЕКола.

АЕКол представляет собой смесь ацетата ретинола (витамина А), ацетата α-токоферола (витамина Е) и менадиона (2-метил-1,4-нафтохинона, витамина K) в рафинированном подсолнечном масле.

ПРИМЕР 1. Получение нанокапсул АЕКола, соотношение ядро : оболочка 1:1

1 мл АЕКола добавляют в суспензию 1 г конжаковой камеди в гексане, в присутствии 0,01 г препарата Е472с (сложный эфир глицерина с одной-двумя молекулами пищевых жирных кислот и одной-двумя молекулами лимонной кислоты, причем лимонная кислота, как трехосновная, может быть этерифицирована другими глицеридами и как оксокислота - другими жирными кислотами. Свободные кислотные группы могут быть нейтрализованы натрием) в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 10 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 2 г порошка нанокапсул красноватого цвета. Выход составил 100%.

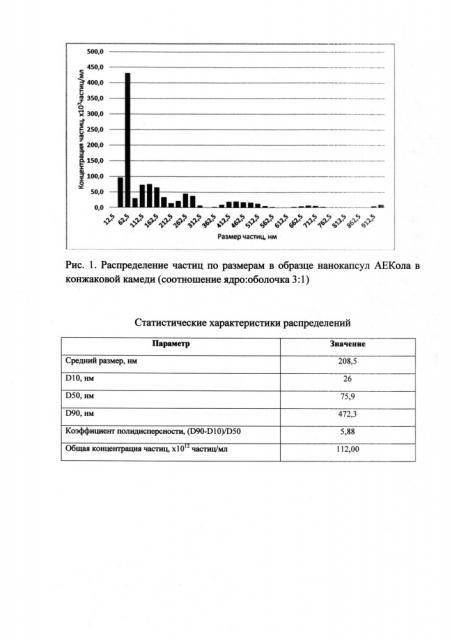

ПРИМЕР 2. Получение нанокапсул АЕКола, соотношение ядро : оболочка 3:1

3 мл АЕКола добавляют в суспензию 1 г конжаковой камеди в гексане, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 10 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 4 г порошка нанокапсул красноватого цвета. Выход составил 100%.

ПРИМЕР 3. Получение нанокапсул АЕКола, соотношение ядро : оболочка 1:3

1 мл АЕКола добавляют в суспензию 3 г конжаковой камеди в гексане, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 10 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 4 г порошка нанокапсул красноватого цвета. Выход составил 100%.

ПРИМЕР 4. Получение нанокапсул АЕКола, соотношение ядро : оболочка 1:5

1 мл АЕКола добавляют в суспензию 5 г конжаковой камеди камеди в бензоле, в присутствии 0,01 г препарата Е472с в качестве поверхностно-активного вещества при перемешивании 1300 об/мин. Далее приливают 10 мл 1,2-дихлорэтана. Полученную суспензию отфильтровывают и сушат при комнатной температуре.

Получено 6 г порошка нанокапсул. Выход составил 100%.

Способ получения нанокапсул АЕКола, характеризующийся тем, что в качестве ядра нанокапсул используют препарат АЕКол, в качестве оболочки нанокапсул используется конжаковая камедь, при этом АЕКол прибавляют в суспензию конжаковой камеди в гексане в присутствии 0,01 г Е472с в качестве поверхностно-активного вещества, затем перемешивают при 1300 об/мин, после приливают 10 мл 1,2-дихлорэтана, после чего полученную суспензию отфильтровывают и сушат при комнатной температуре, при этом соотношение ядро/оболочка составляет 1:1, или 1:3, или 3:1, или 1:5.
