Реферат

Изобретение относится к области строительства и может быть использовано при возведении малоэтажных зданий и сооружений на слабых глинистых основаниях.

Известно крепление бортов котлована и траншеи, включающее устройство жесткой Г-образной конструкции, выполненной в виде вертикальной подпорной стенки с выступающим в сторону от котлована воротником, и устроенные на нем натягиваемые анкеры, при этом анкеры установлены в направлении, параллельном креплению стены, а величина натяжения анкеров поддержана на расчетном уровне, при этом разработка грунта в котловане произведена после регистрации начала перемещения крепления (Патент РФ №2417284 С1, дата приоритета 04.02.2010, дата публикации 27.04.2011, авторы: Мороз А.И. и др., RU).

Недостатком аналога является то, что такое крепление под давлением грунта получает горизонтальные перемещения несущей стенки и грунта в сторону котлована и требует постоянного контроля над натягиваемыми анкерами.

В качестве прототипа принята анкерная подпорная стенка, содержащая бетонные плиты, соединенные с анкерными тяжами, выполненными из углепластика и имеющими разную длину в зависимости от эпюры давления грунта на подпорные стены, при этом по обе стороны тяжей расположены буронабивные сваи, заполненные бетоном в нижней части с возможностью упора в них грунтовых анкеров (Патент РФ №2405892 С1, дата приоритета 03.08.2009, дата публикации 10.12.2012, автор Шадунц К.Ш., RU, прототип).

Недостатком прототипа является отсутствие визуального контроля упора грунтовых анкеров в буронабивные сваи.

Задачей изобретения является создание анкерной системы крепления подпорной стенки с возможностью осуществления полного контроля крепления, удерживающего подпорную стенку, и использования его на слабых грунтах.

Для решения поставленной задачи предложена анкерная система крепления подпорной стенки, содержащая бетонную плиту, пропущенный через нее и зафиксированный снаружи анкерный тяж, расположенный в грунте и упертый в возведенную за бетонной плитой буронабивную сваю. Новым является то, что анкерный тяж выполнен в виде перфорированной трубки с возможностью заполнения ее цементно-песчаным раствором и использования в качестве грунтового анкера. Кроме того, анкерный тяж отклонен от горизонтального положения и соединен с буронабивной сваей. При этом перфорированная трубка пропущена через выполненное в буронабивной свае отверстие, через пробуренную в грунте скважину и через отверстие в бетонной плите, а также снабжена резьбовыми концами с установленными на них шайбами, прижимными гайками и заглушками, образующими головки анкерного тяжа.

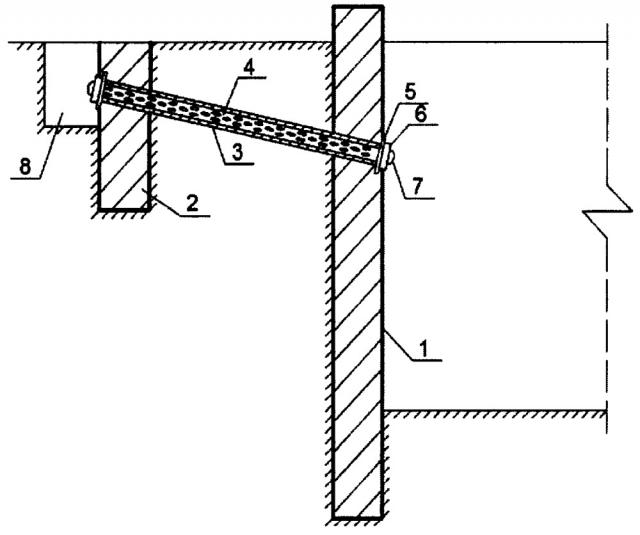

На чертеже схематично изображена анкерная система крепления подпорной стенки, общий вид.

Анкерная система крепления подпорной стены содержит бетонную плиту 1, буронабивную сваю 2, анкерный тяж, выполненный в виде перфорированной трубки 3 с возможностью заполнения ее цементно-песчаным раствором 4. Перфорированная трубка 3 пропущена через выполненное в буронабивной свае 2 отверстие, через пробуренную в грунте скважину и через отверстие в бетонной плите 1, а также снабжена резьбовыми концами с установленными на них шайбами 5, прижимными гайками 6 и заглушками 7, образующими две головки, доступ к одной из которых осуществляется с наружной стороны плиты 1, а к другой - из приямка 8, выполненного для устройства анкерного тяжа.

Возведение анкерной системы крепления подпорной стенки осуществляют следующим образом. Вначале устанавливают подпорную стенку в виде бетонной плиты 1, рядом с ней бурят скважину и возводят буронабивную сваю 2. После набора прочности откапывают околосвайный приямок 8 и через сваю в сторону подпорной стенки бурят скважину, в которую затем вставляется перфорированная трубка 3 с резьбой на концах. На резьбовой конец перфорированной трубки со стороны подпорной стенки устанавливают шайбу 5 и прижимную гайку 6, а торец закрывают заглушкой 7. В конструкцию под давлением заливают цементно-песчаный раствор 4 для повышения несущей способности анкерного тяжа, а резьбовой конец перфорированной трубки со стороны буронабивной сваи закрывают, устанавливая при этом шайбу, гайку и заглушку, образующие вторую головку анкерного тяжа в доступном месте. После окончательного возведения конструкции приямок 8 засыпается из отвала.

Заявляемая система крепления подпорной стенки имеет следующие преимущества по сравнению с аналогами и прототипом:

- возможность осуществления контроля надежности анкерной системы крепления с двух сторон в связи с доступностью к головкам анкерного тяжа;

- повышение несущей способности анкерного тяжа, работающего как грунтовый анкер, за счет использования перфорированной трубки для уплотнения грунта и усиления анкерной функции;

- возможность эффективного использования на слабых глинистых грунтах за счет новой конструкции грунтового анкера.

Таким образом, технический результат, достигаемый при возведении анкерной системы крепления подпорной стенки, заключается в повышении несущей способности анкерного тяжа, являющегося доминирующим элементом анкерной системы, прочно удерживающим подпорную стенку, в том числе, на слабых грунтах, и в повышении надежности крепления подпорной стенки за счет осуществления двухстороннего контроля крепления в доступных местах.

Анкерная система крепления подпорной стенки, содержащая бетонную плиту, пропущенный через нее и зафиксированный снаружи анкерный тяж, расположенный в грунте и упертый в возведенную за бетонной плитой буронабивную сваю, отличающаяся тем, что анкерный тяж выполнен в виде перфорированной трубки с возможностью заполнения ее цементно-песчаным раствором и использования в качестве грунтового анкера, кроме того, анкерный тяж отклонен от горизонтального положения и соединен с буронабивной сваей, при этом перфорированная трубка пропущена через выполненное в буронабивной свае отверстие, через пробуренную в грунте скважину и через отверстие в бетонной плите, а также снабжена резьбовыми концами с установленными на них шайбами, прижимными гайками и заглушками, образующими головки анкерного тяжа.
