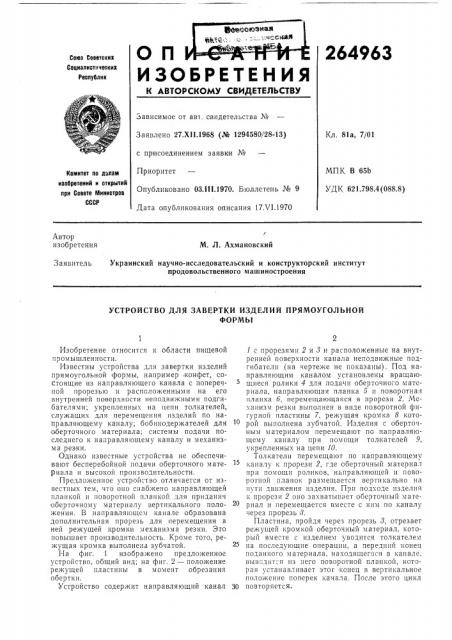

УСТРОЙСТВО ДЛЯ ЗАВЕРТКИ ИЗДЕЛИЙ ПРЯМОУГОЛЬНОЙ

ФОРМЬl

Изооретение относится к области пищевой промышленности.

Известны устройства для завертки изделий прямоугольной формы, например конфет, состоящие из направляющего канала с поперечной прорезью и расположенными на его внутренней поверхности неподвижными подгибателями; укрепленных на цепи толкателей, служащих для перемещения изделий по направляющезту каналу; бобинодержателей для оберточного материала; системы подачи последнего к направляющему каналу и механизма резки.

Однако известные устройства не обеспечивают бесперебойной подачи оберточного материала и высокой производительности.

Предложенное устроиство отличается от известных тем, что оно снабжено направляющей планкой и поворотной планкой для приданич оберточному материалу вертикального положения. В направляющем канале образована дополнительная прорезь для перемещения в ней режущей кромки механизма резки. Эго повышает производительность. Кроме того, режущая кромка выполнена зубчатой.

На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 — положение реткущей пластины в момент обрезания обертки.

Устройство содержит направляющий канал 30

1 с прорезями 2 и 8 и расположенные на внутренней поверхности канала неподвижные подгибателп (на чертеже не показаны). Под направляющим каналом установлены вращающиеся ролики 4 для подачи оберточного материала, направляющая планка 5 и поворотная планка 6, перемещающаяся в прорези 2. Механизм резки выполнен в виде поворотной фигурной пластины 7, режущая кромка 8 которой выполнена зубчатой. Изделия с оберточным материалом перемещают по направляющему каналу при помощи толкателей 9, укрепленных на цепи lU.

Толкатели перемещают по направляющему каналу к прорези 2, где оберточный материал при помощи роликов, направляющей и поворотной планок размещается вертикально на пути движения изделия. Прп подходе изделия к прорези 2 оно захватывает оберточный материал и перемещается вместе с ннм по каналу через прорезь д.

Пластина, пройдя через прорезь 8, отрезает режущей кромкой оберточный материал. которьш вместе с изделием уводятся толкателем на последующие операции, а передний конец поданного материала, находящегося в канале, выводит.я из него поворотной планкой, которая устанавливает этог конец в вертикальное положение поперек канала. После этого цикл повторяется.

264963

Предмет изобретения

Составитель Т. Крашенинникова

Техред А, А. Камышникова Корректор В. Трутнев

Редактор А. Бер

Заказ 1558)18 Тираж 500 Подписное

Ц1-(ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2

1. Устройство для завертки изделий прямоугольной формы, например конфет, состоящее из направляющего канала с поперечной прорезью и расположенными на его внутренней поверхности неподвижными подгибателями; укрепленных на цепи толкателей для перемещения изделий по каналу; бобинодержателей для оберточного материала; системы подачи последнего к направляющему каналу и механизма резки, отличающееся тем, что, с целью повышения производительности, оно снабжено направляющей планкой, поворотной планкой для придания оберточному материалу вертикального положения, а в направляющем канале образована дополнительная прорезь для перемещения в ней режущей кромки механизма резки, 2. Устройство по п. 1, отличающееся тем, что режущая кромка выполнена зубчатой.
