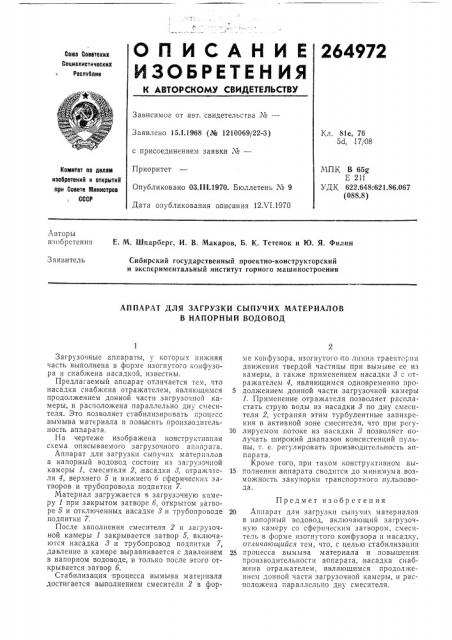

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

СоциалистическиМ

Респтблик

Зависимое от авт. свидетельства ¹â€”

Заявлено 15.1.1968 (№ 1210069/22-3) с присоединением заявки №вЂ”

Приоритет

Опубликовано 03.11!.1970. Бюллетень № 9

Дата опубликования описания 12Л"1.1970

Кл. 81е, 76

5d, 17/08

МПК В 65g

E 21f

УДК 622.648:621.86.067 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Е. М. Шпарберг„И. В. Макаров, Б, К. Тетенок и Ю. Я. Филин

3 аявитель

Сибирский государственный проектно-конструкторский и экспериментальный институт горного машиностроения

АППАРАТ ДЛЯ ЗАГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ

В НАПОРНЫЙ ВОДОВОД

Загрузочные аппараты, у которых нижняя часть выполнена в форме изогнутого конфузора и снабжена насадкой, известны.

Предлагаемый аппарат отличается тем, что насадка снабжена отражателем, являющимся продолжением донной части загрузочной камеры, и расположена параллельно дну смесителя. Это позволяет стабилизировать и ">оцесс вымыва материала и повысить производительность аппарата.

На черте>ке изображена конструктивная схема описываемого загрузочного аппп;>а га.

Аппарат для загрузки сыпучих матер илов в напорный водовод состоит из загрузочной камеры 1, смесителя 2, насадки, 3, отражателя 4, верхнего 5 и нижнего б сферических затворов и трубопровода подпитки 7.

Материал загружается в загрузочную камеру 1 при закрытом затворе б, открытом затворе 5 и отключенных насадке 8 и трубопроводе подпитки 7.

После заполнения смесителя 2 и загрузочной камеры 1 закрывается затвор 5, включаются насадка 8 и трубопровод подпитки 7, давление в камере выравнивается с давлением в напорном водоводе, и только после этого открывается затвор б.

Стабилизация процесса вымыва материала достигается выполнением смесителя 2 в форме конфузора, изогнутого inî линии трае rnp»n движения твердой частицы при вымыве ее из камеры, а также применением насадки 8 с отражателем 4, являющимся одновременно про5 должением донной части загрузочной камеры

1. Применение отражателя позволяет распластать струю воды из насадки 8 по дну смесителя 2, устраняя этим турбулентные завихрения в активной зоне смесителя, что при pery10 лируемом потоке из насадки 8 позволяет получать широкий диапазон консистенций пульпы, т. е. регулировать производительность аппарата.

Кроме того, при таком констрч ктнвном вы15 полнении а ппарата сводится до минимума возможность закупорки транспортного пульповода.

Предмет изобретения

20 Аппарат для загрузки сыпучих материалов в напорный водовод, включающий загрузочную камеру со сферическим затвором, смеситель в форме изогнутого конфузора и насадку, отличающийся тем, что, с целью стабилизации

25 процесса вымыва материала и повышения производительности аппарата, насадка снабжена отражателем, являющимся продол>кением донной части загрузочной камеры, и располо>кена параллельно дну смесителя.
