Устройство формирования изображения и система формирования изображения

Устройство формирования изображения и система формирования изображения

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ, И УРОВЕНЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к устройству формирования изображения электрофотографического типа, а также к системе формирования изображения электрофотографического типа.

[0002] Устройство формирования изображения электрофотографического типа содержит закрепляющее устройство (закрепляющую часть), предназначенное для закрепления порошкового изображения на регистрирующем материале. Известно, что следует заменять закрепляющее устройство в зависимости от формата и/или типа регистрирующего материала для получения высококачественных печатных экземпляров. Например, в публикации заявки на патент Японии № 2011-56945 предлагается обнаруживать идентифицирующую информацию закрепляющего устройства, и в случае, когда закрепляющее устройство не удовлетворяет требованиям задания печати, которое подлежит выполнению, пользователь уведомляется об этом.

[0003] С другой стороны, когда незакрепленное порошковое изображение закрепляется в закрепляющем устройстве, край широкой стороны регистрирующего материала (край, который находится на конечной части регистрирующего материала относительно направления, перпендикулярного направлению подачи регистрирующего материала) входит в контакт (с вращающимся элементом), в результате чего на поверхности закрепляющего элемента образуются микроскопические бороздки. Когда такие повреждения происходят в одной и той же позиции закрепляющего элемента, структура поверхности закрепляющего элемента на этой части становится шероховатой по сравнению с другой частью закрепляющего элемента, при этом возникает склонность к образованию неравномерности глянцевости на изображении регистрирующего материала, подверженного процессу закрепления. Вследствие этого, известно, что поверхность закрепляющего элемента шлифуется посредством шлифовального вращающегося элемента (операция восстановления закрепляющего элемента) через каждое заданное количество экземпляров регистрирующего материала, обработанных посредством закрепляющего элемента, в результате чего достигается униформизация структуры поверхности закрепляющего элемента (публикация заявки на патент Японии № 2008-40364).

[0004] Однако, в случае применения системы, в которой множество закрепляющих устройств заменяются и используются для операции закрепления изображения, подсчет обработанных экземпляров регистрирующего материала может являться ненадлежащим для операции восстановления закрепляющего элемента, при этом операция восстановления закрепляющего элемента не может быть выполнена в надлежащий момент. Вследствие этого, не может быть устранено образование неоднородности глянцевости выводимого изображения.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[0005] Задачей настоящего изобретения является создание устройства формирования изображения, системы формирования изображения и закрепляющего устройства, посредством которых качество изображения поддерживается даже в случае, когда закрепляющее устройство является заменяемым.

[0006] Согласно аспекту настоящего изобретения, обеспечивается устройство формирования изображения, содержащее секцию формирования изображения, выполненную с возможностью формирования незакрепленного порошкового изображения на регистрирующем материале; установочную часть, выполненную с возможностью установки одного из закрепляющих устройств, каждое из которых включает в себя первый вращающийся элемент и второй вращающийся элемент, которые взаимодействуют друг с другом для формирования зоны зажима для закрепления незакрепленного порошкового изображения на регистрирующем материале, поданном с упомянутой секции формирования изображения, шлифовальный вращающийся элемент, выполненный с возможностью шлифования поверхности упомянутого первого вращающегося элемента, запоминающую часть, способную сохранять информацию; счетчик, выполненный с возможностью подсчета экземпляров регистрирующего материала, поданных на упомянутое закрепляющее устройство, установленное на упомянутой установочной части, и сохранения информации о количестве, указывающей количество, подсчитанное посредством упомянутого счетчика, в упомянутой запоминающей части упомянутого закрепляющего устройства, установленного на упомянутой установочной части; и исполнительную часть, выполненную с возможностью выполнения шлифовальной обработки шлифовального вращающегося элемента в отношении упомянутого первого вращающегося элемента закрепляющего устройства, установленного на упомянутой установочной части, в случае, когда количество, подсчитанное посредством упомянутого счетчика на основании информации о количестве, полученной от упомянутой запоминающей части упомянутого закрепляющего устройства, установленного на упомянутой установочной части, превышает заданное количество.

[0007] Согласно другому аспекту настоящего изобретения, обеспечивается система формирования изображения, содержащая устройство формирования изображения, включающее в себя секцию формирования изображения, выполненную с возможностью формирования незакрепленного порошкового изображения на регистрирующем материале; установочную часть, выполненную с возможностью установки одного из закрепляющих устройств, каждое из которых включает в себя первый вращающийся элемент и второй вращающийся элемент, которые взаимодействуют друг с другом для формирования зоны зажима для закрепления незакрепленного порошкового изображения на регистрирующем материале, поданном с упомянутой секции формирования изображения, шлифовальный вращающийся элемент, выполненный с возможностью шлифования поверхности упомянутого первого вращающегося элемента, и часть распознавания, указывающую идентифицирующую информацию для отличия упомянутого закрепляющего устройства от другого закрепляющего устройства; и счетчик, выполненный с возможностью подсчета экземпляров регистрирующего материала, поданных на упомянутое закрепляющее устройство, установленное на упомянутой установочной части; и запоминающее устройство, выполненное с возможностью сохранения информации о количестве, указывающей количество, подсчитанное посредством упомянутого счетчика, в сопоставлении с идентифицирующей информацией, в которой упомянутый счетчик подсчитывает экземпляры регистрирующего материала, поданные на упомянутое закрепляющее устройство, установленное на упомянутой установочной части, на основе информации о количестве, сохраненной в упомянутом запоминающем устройстве, в сопоставлении с идентифицирующей информацией упомянутого закрепляющего устройства, установленного на упомянутой установочной части, и в которой упомянутое устройство формирования изображения выполняет шлифовальную обработку шлифовального вращающегося элемента в отношении упомянутого первого вращающегося элемента закрепляющего устройства, установленного на упомянутой установочной части, в случае, когда количество, подсчитанное посредством упомянутого счетчика, превышает заданное количество.

[0008] Согласно дополнительному аспекту настоящего изобретения, обеспечивается устройство формирования изображения, содержащее секцию формирования изображения, выполненную с возможностью формирования незакрепленного порошкового изображения на регистрирующем материале; установочную часть, выполненную с возможностью установки одного из закрепляющих устройств, каждое из которых включает в себя первый вращающийся элемент и второй вращающийся элемент, которые взаимодействуют друг с другом для формирования зоны зажима для закрепления незакрепленного порошкового изображения на регистрирующем материале, поданном с упомянутой секции формирования изображения, часть распознавания, указывающую идентифицирующую информацию для отличия упомянутого закрепляющего устройства от другого закрепляющего устройства, которое может быть установлено на упомянутой установочной части вместо упомянутого закрепляющего устройства, установленного на упомянутой установочной части, шлифовальный вращающийся элемент, выполненный с возможностью шлифования поверхности упомянутого первого вращающегося элемента, запоминающую часть закрепляющего устройства, способную сохранять информацию; счетчик, выполненный с возможностью подсчета экземпляров регистрирующего материала, поданных на упомянутую закрепляющую часть, установленную на упомянутой установочной части; запоминающую часть основного узла, способную сохранять информацию; записывающую часть, выполненную с возможностью записи информации о количестве, указывающей количество, подсчитанное посредством упомянутого счетчика, в упомянутой запоминающей части основного узла в сопоставлении с идентифицирующей информацией, и записи информации о количестве в упомянутой запоминающей части закрепляющего устройства; и исполнительную часть, выполненную с возможностью выполнения шлифовальной обработки шлифовального вращающегося элемента в отношении упомянутого первого вращающегося элемента закрепляющего устройства, установленного на упомянутой установочной части, в случае, когда количество, подсчитанное посредством упомянутого счетчика на основании информации, полученной от упомянутой запоминающей части закрепляющего устройства и упомянутой запоминающей части основного узла, превышает заданное количество.

[0009] Дополнительные отличительные признаки настоящего изобретения явствуют из нижеследующего описания иллюстративных вариантов осуществления, представленного со ссылкой на прилагаемые чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

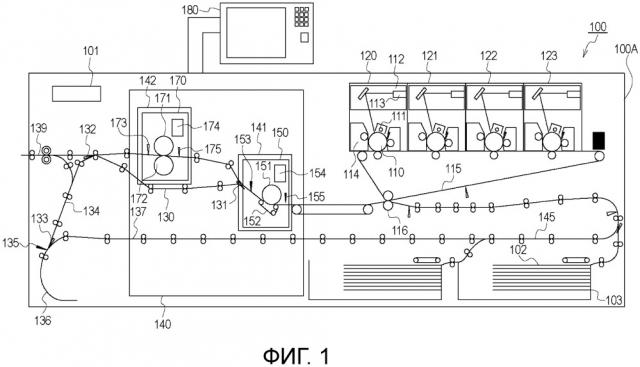

[0010] Фиг. 1 изображает вид в разрезе примера устройства формирования изображения.

[0011] Фиг. 2 изображает блок-схему системы управления.

[0012] Фиг. 3 изображает вид в разрезе примера закрепляющей части.

[0013] Фиг. 4 демонстрирует состояние, в котором закрепляющая часть зажимает и подает регистрирующий материал.

[0014] Фиг. 5 демонстрирует неравномерность глянцевости на краю регистрирующего материала.

[0015] Фиг. 6 изображает графическое представление алгоритма, демонстрирующее операции с момента включения сетевого выключателя до момента перевода в режим ожидания.

[0016] Фиг. 7 изображает графическое представление алгоритма, демонстрирующее операции от состояния, в котором передняя дверца является открытой, до момента перевода в режим ожидания.

[0017] Фиг. 8 изображает графическое представление алгоритма последовательности восстановления.

[0018] Фиг. 9 изображает графическое представление алгоритма подсчета экземпляров регистрирующего материала.

[0019] Фиг. 10 демонстрирует пример информации, сохраненной в памяти закрепляющего устройства.

[0020] Фиг. 11 изображает графическое представление алгоритма последовательности восстановления.

[0021] Фиг. 12 изображает графическое представление алгоритма подсчета экземпляров регистрирующего материала.

[0022] Фиг. 13 изображает вид в разрезе примера устройства формирования изображения.

[0023] Фиг. 14 изображает блок-схему системы управления.

[0024] Фиг. 15 изображает графическое представление алгоритма, демонстрирующее операции с момента включения сетевого выключателя до момента перевода в режим ожидания.

[0025] Фиг. 16 изображает графическое представление алгоритма, демонстрирующее операции от состояния, в котором передняя дверца является открытой, до момента перевода в режим ожидания.

[0026] Фиг. 17 изображает графическое представление алгоритма последовательности восстановления.

[0027] Фиг. 18 изображает графическое представление алгоритма подсчета экземпляров регистрирующего материала.

[0028] Фиг. 19 демонстрирует пример информации, сохраненной в памяти основного узла.

[0029] Фиг. 20 изображает графическое представление алгоритма последовательности восстановления.

[0030] Фиг. 21 изображает графическое представление алгоритма подсчета экземпляров регистрирующего материала.

[0031] Фиг. 22 изображает вид в разрезе примера устройства формирования изображения.

[0032] Фиг. 23 изображает блок-схему системы управления.

[0033] Фиг. 24 изображает графическое представление алгоритма, демонстрирующее операции с момента включения сетевого выключателя до момента перевода в режим ожидания.

[0034] Фиг. 25 изображает графическое представление алгоритма, демонстрирующее операции от состояния, в котором передняя дверца является открытой, до момента перевода в режим ожидания.

[0035] Фиг. 26 изображает графическое представление алгоритма последовательности восстановления.

[0036] Фиг. 27 изображает графическое представление алгоритма подсчета экземпляров регистрирующего материала.

[0037] Фиг. 28(a) демонстрирует пример информации, сохраненной в памяти основного узла, а Фиг. 28(b) демонстрирует пример информации, сохраненной в памяти закрепляющего устройства.

[0038] Фиг. 29 изображает графическое представление алгоритма последовательности восстановления.

[0039] Фиг. 30 изображает графическое представление алгоритма подсчета экземпляров регистрирующего материала.

[0040] Фиг. 31 изображает графическое представление алгоритма последовательности восстановления.

[0041] Фиг. 32 изображает графическое представление алгоритма подсчета экземпляров регистрирующего материала.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0042] Далее со ссылкой на прилагаемые чертежи будут описаны предпочтительные варианты осуществления настоящего изобретения. Структуры вариантов осуществления являются примерами, которыми настоящее изобретение не ограничивается.

[Первый вариант осуществления]

(1. Общая схема устройства формирования изображения)

[0043] Фиг. 1 изображает вид в разрезе примера устройства формирования изображения.

[0044] Далее будет описана общая схема устройства 100 формирования изображения.

[0045] Устройство 100 формирования изображения подает регистрирующий материал 102 из вмещающей регистрирующий материал части 103 в секцию 309 формирования изображения (Фиг. 2) для формирования порошкового изображения на регистрирующем материале 102. Подробное описание секции 309 формирования изображения будет представлено в настоящем документе ниже.

[0046] Впоследствии устройство 100 формирования изображения подает регистрирующий материал 102, транспортирующий сформированное порошковое изображение, на закрепляющую часть (первое закрепляющее устройство 150 и второе закрепляющее устройство 170), где порошковое изображение закрепляется на регистрирующем материале 102 посредством тепла и давления. Подробное описание закрепляющей части будет представлено в настоящем документе ниже.

[0047] В случае выполнения операции односторонней печати, регистрирующий материал 102, имеющий закрепленное изображение, направляется в разгрузочный канал 139 посредством пластинчатого клапана 132, и выгружается за пределы устройства 100 формирования изображения.

[0048] С другой стороны, в случае выполнения операции двусторонней печати, устройство 100 формирования изображения переворачивает регистрирующий материал 102, имеющий изображение на одной стороне, и повторно подает его в секцию 309 формирования изображения. Более конкретно, пластинчатый клапан 132 направляет отправленный из закрепляющего устройства регистрирующий материал 102 в подающий канал 134, а затем в переворачивающую часть 136. Когда датчик 135 переворота обнаруживает задний край регистрирующего материала 102, пластинчатый клапан 133 переключает направление подачи регистрирующего материала на подающий канал 137. Устройство 100 формирования изображения повторно подает перевернутый регистрирующий материал 102 в секцию 309 формирования изображения и закрепляющую часть через подающий канал 137.

[0049] Регистрирующий материал 102, подвергнутый операциям формирования изображения на соответствующих сторонах, подается посредством пластинчатого клапана 132 в разгрузочный канал 139, а затем выгружается за пределы устройства 100 формирования изображения.

[0050] Пластинчатый клапан 132 является переключающим элементом, предназначенным для переключения подачи регистрирующего материала 102, прошедшего через секцию 309 формирования изображения и закрепляющую часть, между подающим каналом 134 и каналом для выгрузки за пределы устройства 100 формирования изображения.

[0051] Регистрирующий материал 102 может являться бумагой, листом OHP или подобным, на котором посредством устройства 100 формирования изображения может быть сформировано изображение.

[0052] Операционная часть 180, функционирующая в качестве уведомляющей части, селектора, части настройки и/или принимающей части, обеспечивается дисплейным экраном и кнопкой выбора. Операционная часть 180 отображает состояние устройства 100 формирования изображения на дисплейном экране, а также принимает инструкции от оператора посредством кнопок выбора. Примеры операции включают в себя настройку типа (структура поверхности, плотность бумаги, формат или подобное), настройку количества печатных экземпляров, настройку односторонней печати или двухсторонней печати, или подобное.

[0053] Сетевой выключатель 101 является пусковым выключателем, предназначенным для включения устройства 100 формирования изображения.

[0054] Передняя дверца 140, служащая в качестве открывающей и закрывающей части, обеспечивается для открытия основного узла устройства 100 формирования изображения для установки закрепляющего устройства (первого закрепляющего устройства 150, второго закрепляющего устройства 170) на установочной части (первой установочной части 141, второй установочной части 142).

[0055] Устройство 100 формирования изображения обеспечивается датчиком 305 открытия и закрытия (оптическим датчиком) (Фиг. 2), служащим в качестве датчика, предназначенного для восприятия закрытого состояния передней дверцы 140. Датчик 305 открытия и закрытия и процессор 301 CPU (Фиг. 2) функционируют в качестве части обнаружения событий открытия и закрытия. Передняя дверца 140 обеспечивается выступом (не изображен), который вставляется в принимающую часть (не изображена) основного узла 100А устройства 100 формирования изображения в результате закрытия передней дверцы 140. Процессор 301 CPU обнаруживает событие закрытия передней дверцы 140 на основании сигнала, формируемого посредством датчика 305 открытия и закрытия в результате вставки выступа в принимающую часть. С другой стороны, если выходной сигнал не формируется посредством датчика 305 открытия и закрытия, то процессор 301 CPU обнаруживает, что передняя дверца 140 является открытой. В альтернативной структуре процессор 301 CPU обнаруживает событие открытия передней дверцы 140 на основании сигнала, формируемого посредством датчика 305 открытия и закрытия в результате открытия передней дверцы 140, кроме того, процессор 301 CPU обнаруживает, что передняя дверца 140 является закрытой, когда сигнал от датчика 305 не был обнаружен.

(2. Структура системы управления)

[0056] Фиг. 2 изображает блок-схему системы управления.

[0057] Устройство 100 формирования изображения (Фиг. 1) обеспечивается процессором 301 CPU, памятью 302 RAM и памятью 303 ROM, предназначенными для управления работой устройства 100 формирования изображения.

[0058] Процессор 301 CPU, функционирующий в качестве контроллера, осуществляет основное управление устройством 100 формирования изображения посредством выполнения программ управления, сохраненных в памяти 303 ROM. Процессор 301 CPU, функционирующий в качестве контроллера, осуществляет основное управление устройством 100 формирования изображения посредством выполнения программ управления, сохраненных в памяти 303 ROM. Процессор 301 CPU использует память 302 RAM в качестве рабочего пространства для выполнения процесса обработки программы управления.

[0059] Процессор 301 CPU электрически соединяется с памятью 302 RAM, памятью 303 ROM и различными механизмами, которые подлежат управлению.

[0060] Кроме того, процессор 301 CPU также функционирует в качестве счетчика, предназначенного для подсчета экземпляров регистрирующего материала 102, поданных в первое закрепляющее устройство 150 или второе закрепляющее устройство 170. Ниже в настоящем документе будет описана конкретная структура.

[0061] Часть 304 внешнего интерфейса I/F является схемой связи, предназначенной для осуществления связи с внешним устройством, соединенным через сеть (локальную сеть LAN и/или глобальную сеть WAN). Внешнее устройство может включать в себя персональный компьютер PC, другое устройство формирования изображения или подобное.

[0062] Процессор 301 CPU соединяется с датчиком 305 открытия и закрытия для обнаружения того, является ли передняя дверца 140 закрытой.

[0063] Группа 306 датчиков, включающая в себя датчики 153 и 155, 173 и 175, изображенные на Фиг. 1, располагается вдоль подающего канала, и посредством этой группы датчиков процессор 301 CPU обнаруживает событие присутствия, отсутствия и прохождения регистрирующего материала.

[0064] Кроме того, процессор 301 CPU соединяется с операционной частью 180. Процессор 301 CPU принимает инструкции переключения информационного содержания, отображаемого на дисплейном экране, и других операций, которые задаются посредством оператора при помощи кнопок выбора операционной части 180. Процессор 301 CPU отображает на дисплейном экране операционной части 180 состояние работы устройства 100 формирования изображения, режим работы, выбранный посредством кнопки выбора, и т.д.

[0065] Процессор 301 CPU соединяется с таймером 307. Таймер 307 функционирует в качестве части формирования тактовых импульсов, предназначенной для измерения периода времени. Как будет описано в настоящем документе ниже, таймер подсчитывает время для обнаружения застрявшего листа и/или для операции восстановления закрепляющего элемента (операции восстановления закрепляющего валика).

[0066] Процессор 301 CPU соединяется с подающей частью 308 для управления подачей регистрирующего материала 102. Подающая часть 308 включает в себя часть подачи, предназначенную для подачи регистрирующего материала 102 из вмещающей регистрирующий материал части 103 на подающий канал, подающие валики, предназначенные для подачи регистрирующего материала 102 на подающий канал, и пластинчатые клапаны (пластинчатые клапаны 131, 132, 133 на Фиг. 1) для подающих каналов.

[0067] Кроме того, процессор 301 CPU соединяется с секцией 309 формирования изображения, которая будет описана в настоящем документе ниже, для управления секцией 309 формирования изображения.

[0068] Память 310 закрепляющего устройства включает в себя память 154 первого закрепляющего устройства 150, установленного в устройстве 100 формирования изображения, и память 174 второго закрепляющего устройства 170, установленного в устройстве 100 формирования изображения. Процессор 301 CPU соединяется с блоками 154, 174 памяти первого закрепляющего устройства 150 и второго закрепляющего устройства 170, установленных в устройстве 100 формирования изображения, а также выполняет запись и считывание в отношении блоков 154, 174 памяти.

[0069] Процессор 301 CPU соединяется с памятью 312 основного узла. Память 312 основного узла является перезаписываемой энергонезависимой памятью, и может являться неотъемлемой частью памяти 302 RAM.

[0070] Процессор 301 CPU соединяется с группой X механизма первого закрепляющего устройства 150, установленного в устройстве 100 формирования изображения, для выполнения управления регулировкой температуры и операции восстановления закрепляющего элемента. Группа X механизма включает в себя датчик 320 температуры, нагреватель 321, механизм 322 перемещения, двигатель 323 и механизм 325 перемещения восстанавливающего валика.

[0071] Датчик 320 температуры включает в себя множество датчиков температуры, которые обеспечиваются в первом закрепляющем устройстве 150 и включают в себя термистор 159 (Фиг. 3), термистор (не изображен) для прижимающей ленты 152.

[0072] Нагреватель 321 включает в себя множество нагревателей, которые обеспечиваются в первом закрепляющем устройстве 150 и включают в себя галогенный нагреватель 161 (Фиг. 3), галогенный нагреватель (не изображен), обеспеченный в нагревательном валике 163.

[0073] Процессор 301 CPU соединяется с группой X механизма второго закрепляющего устройства 170, установленного в устройстве 100 формирования изображения, для выполнения управления регулировкой температуры и операции восстановления закрепляющего элемента. Группа X механизма для второго закрепляющего устройства 170 является практически аналогичной группе X механизма первого закрепляющего устройства 150, и поэтому ее подробное описание будет опущено посредством применения к соответствующим элементам одинаковых ссылочных позиций. (В описании группы X механизма для первого закрепляющего устройства 150, первое закрепляющее устройство 150, прижимающая лента 152 и нагревательный валик 163 соответствуют второму закрепляющему устройству 170, прижимающему валику 172 и прижимающему валику 172, соответственно).

[0074] В данном варианте осуществления управление механизмами осуществляется посредством процессора 301 CPU. Однако, в качестве альтернативы, управление может быть осуществлено при помощи частей схемы процессора CPU для управления соответствующими механизмами и главной части схемы процессора CPU, соединенной с соответствующими частями схемы процессора CPU, для осуществления централизованного управления.

(3. Секция формирования изображения)

[0075] Устройство 100 формирования изображения содержит секции 120, 121, 122 и 123, служащие в качестве секции 309 формирования изображения (Фиг. 2), ленту 115 промежуточного переноса, служащую в качестве элемента промежуточного переноса, и валик 116 переноса, служащий в качестве части переноса.

[0076] Секции 120, 121, 122, 123 формируют порошковые изображения желтого, пурпурного, голубого и черного цветов, соответственно, и переносят порошковые изображения на ленту 115 промежуточного переноса.

[0077] Далее будет описана структура секции 120. Фоточувствительный барабан 110, служащий в качестве элемента переноса изображения, может вращаться против направления движения часовой стрелки на Фиг. 1. Первичное зарядное устройство 111, служащее в качестве зарядной части, равномерно заряжает поверхность фоточувствительного барабана 110. Лазерный блок 112, служащий в качестве экспонирующей части, включает в себя источник 113 света, предназначенный для создания лазерного луча для формирования скрытого электростатического изображения на фоточувствительном барабане 110, в соответствии с исходным изображением. Проявочное устройство 114, служащее в качестве проявочной части, проявляет скрытое электростатическое изображение, сформированное на фоточувствительном барабане 110, с использованием красящего порошка в порошковое изображение. Структуры секций 121, 122, 123 являются аналогичными структуре секции 120, и поэтому, для упрощения, описание этих структур будет опущено.

[0078] Порошковые изображения, формируемые посредством секций 120, 121, 122, 123, переносятся на ленту 115 промежуточного переноса. Валик 116 переноса переносит порошковые изображения, наложенные на ленту 115 промежуточного переноса, на регистрирующий материал 102, который подается из вмещающей регистрирующий материал части 103.

(4. Закрепляющая часть)

(4.1. Последовательное закрепление)

[0079] Первое закрепляющее устройство 150 и второе закрепляющее устройство 170, служащие в качестве закрепляющей части, закрепляют порошковое изображение, перенесенное на регистрирующий материал 102, посредством приложения тепла и давления к регистрирующему материалу 102.

[0080] Второе закрепляющее устройство 170 располагается ниже по потоку от первого закрепляющего устройства 150 относительно направления подачи регистрирующего материала 102. Второе закрепляющее устройство 170 функционирует для обеспечения порошкового изображения, закрепленного на регистрирующем материале 102 посредством первого закрепляющего устройства 150, глянцевостью и/или для приложения тепла к регистрирующему материалу высокой плотности (например, к толстому листу), который требует большого количества тепла для операции закрепления.

[0081] С другой стороны, в случае, когда тепла, формируемого посредством первого закрепляющего устройства 150, достаточно для закрепления изображения, нецелесообразно использовать второе закрепляющее устройство 170, и поэтому регистрирующий материал 102 подается в подающий канал 130, минуя второе закрепляющее устройство 170, с целью сохранения потребления энергии. Например, это происходит в случае, когда регистрирующий материал 102 является простой бумагой или тонким листом, и когда не требуется получить высокую глянцевость. Относительно того, подавать ли регистрирующий материал 102 во второе закрепляющее устройство 170 или подавать регистрирующий материал 102, минуя второе закрепляющее устройство 170 (по обходному маршруту), процессор 301 CPU осуществляет управление посредством переключения пластинчатого клапана 131.

(4.2. Структура закрепляющего устройства)

[0082] Первое закрепляющее устройство 150 и второе закрепляющее устройство 170 могут быть установлены с возможностью извлечения на первой установочной части 141 и второй установочной части 142 (установочной части) устройства 100 формирования изображения, соответственно. Первое закрепляющее устройство 150 и второе закрепляющее устройство 170 могут быть заменены закрепляющими устройствами, имеющими нижеследующие структуры, соответственно.

[0083] Первое закрепляющее устройство 150 обеспечивается памятью 154, служащей в качестве запоминающей части. Второе закрепляющее устройство 170 обеспечивается памятью 174, служащей в качестве запоминающей части. Подробное описание будет представлено в настоящем документе ниже.

[0084] Первое закрепляющее устройство 150 обеспечивается датчиками 153 и 155, служащими в качестве части обнаружения события застревания, при этом второе закрепляющее устройство 170 обеспечивается датчиками 173, 175, служащими в качестве части обнаружения события застревания. Подробное описание будет представлено в настоящем документе ниже. В соответствующих закрепляющих устройствах расположенные вверх по потоку датчики 155, 175, относительно направления подачи регистрирующего материала 102, также функционируют в качестве частей обнаружения, предназначенных для обнаружения события подачи регистрирующего материала 102 на соответствующие закрепляющие устройства. Подробное описание будет представлено в настоящем документе ниже.

[0085] Фиг. 3 изображает вид в разрезе примера закрепляющей части. Далее, со ссылкой на Фиг. 3, будет подробно описано первое закрепляющее устройство 150.

[0086] Первое закрепляющее устройство 150 содержит закрепляющий валик 151 (закрепляющий элемент, вращающийся элемент) и прижимающую ленту 152 (прижимающий элемент, вращающийся элемент), которые взаимодействуют другом с другом для формирования зоны зажима для закрепления порошкового изображения на регистрирующем материале 102.

[0087] Закрепляющий валик 151 является полым валиком, содержащим внутри себя галогенный нагреватель 161, служащий в качестве источника нагрева. Термистор 159, служащий в качестве части обнаружения температуры, является датчиком, предназначенным для восприятия температуры закрепляющего валика 151. Процессор 301 CPU управляет включением/выключением галогенного нагревателя 161 на основании информации о температуре, обнаруженной посредством термистора 159. Это выполняется для настройки и поддержки температуры закрепляющего валика 151 на заданном уровне температуры. Заданный уровень температуры включает в себя допуск.

[0088] Прижимающая лента 152 является бесконечной лентой, проходящей вокруг трех валиков. С внутренней поверхностью прижимающей ленты 152 контактирует прижимающая площадка 164, предназначенная для прижима ленты 152 к закрепляющему валику 151. Нагревательный валик 163, который является одним из трех валиков, является полым валиком и содержит внутри себя галогенный нагреватель (не изображен), служащий в качестве источника нагрева. Подобно закрепляющему валику 151, для прижимающей ленты 152, процессор 301 CPU управляет галогенным нагревателем (не изображен) в нагревательном валике 163 на основании информации о температуре, обнаруженной посредством термистора (не изображен), для восприятия температуры. В результате, температура прижимающей ленты 152 поддерживается на заданном уровне температуры.

[0089] Закрепляющий валик 151 вращается посредством двигателя 323 (Фиг. 2), служащего в качестве приводного источника возбуждения, для подачи регистрирующего материала 102 в направлении, указанном посредством стрелки А на Фиг. 3. Прижимающая лента 152 вращается посредством закрепляющего валика 151.

[0090] Первое закрепляющее устройство 150 обеспечивается механизмом 322 перемещения (Фиг. 2), предназначенным для перемещения прижимающей ленты 152 для обеспечения состояния контакта, в котором закрепляющий валик 151 и прижимающая лента 152 контактируют друг с другом для формирования зоны зажима, и отведенного состояния, в котором они отводятся друг от друга. В данном варианте осуществления механизм 322 перемещения перемещает прижимающую ленту 152, однако вместо прижимающей ленты 152 может перемещаться закрепляющий валик 151, или же они оба могут перемещаться.

[0091] В то же время, второе закрепляющее устройство 170 включает в себя прижимающий валик 172, а не прижимающую ленту, который служит в качестве прижимающего элемента, при этом закрепляющий валик 171 (закрепляющий элемент) и прижимающий валик 172 (прижимающий элемент) формируют зону зажима для закрепления порошкового изображения на регистрирующем материале 102. Прижимающий валик 172 является полым валиком и содержит внутри себя галогенный нагреватель (не изображен), служащий в качестве источника нагрева. Прижимающий валик 172 обеспечивается термистором (не изображен), служащим в качестве датчика температуры. Процессор 301 CPU управляет термистором и галогенным нагревателем (не изображен) для поддержки температуры прижимающего валика 172 на заданном уровне температуры.

[0092] Вышеописанные структуры второго закрепляющего устройства 170 являются аналогичными структурам первого закрепляющего устройства 150, и поэтому, для упрощения, описание структур второго закрепляющего устройства 170 будет опущено.

[0093] В нижеследующем описании будет рассматриваться первое закрепляющее устройство 150, при этом описание также относится и ко второму закрепляющему устройству 170, если не указано иное (структуры первого закрепляющего устройства 150 относятся к структурам второго закрепляющего устройства 170).

[0094] В данном варианте осуществления структуры прижимающих сторон первого закрепляющего устройства 150 и второго закрепляющего устройства 170 отличаются друг от друга, однако они могут являться аналогичными. Более конкретно, структуры прижимающих сторон первого закрепляющего устройства 150 и второго закрепляющего устройства 170 могут использовать прижимающие ленты или прижимающие валики. В качестве альтернативы, прижимающая сторона может содержать прижимающий валик в первом закрепляющем устройстве 150, а также прижимающая сторона может содержать прижимающую ленту во втором закрепляющем устройстве 170.

(4.3. Восстанавливающий валик)

[0095] Ниже будет представлено описание восстанавливающего валика 156, служащего в качестве шлифовального вращающегося элемента, предназначенного для выполнения шлифовальной обработки в отношении поверхности вращающегося элемента. Описание будет представлено относительно подвергаемой шлифовальной обработке поверхности закрепляющего валика 151 первого закрепляющего устройства 150. Нижеследующее описание также относится и ко второму закрепляющему устройству 170.

[0096] В данном варианте осуществления восстанавливающий валик 156 выполняет шлифовальную обработку поверхности закрепляющего валика 151. Восстанавливающий валик 156 способен перемещаться для вхождения в контакт с закрепляющим валиком 151 или для отведения от него, а также способен шлифовать периферийную поверхность закрепляющего валика 151. Восстанавливающий валик 156 содержит абразивное зерно, закрепленное на его периферийной поверхности, и вращается на периферийной скорости, которая отличается от периферийной скорости закрепляющего валика 151, для придания шероховатости периферийной поверхности закрепляющего валика 151 (шероховальный валик).

[0097] Более конкретно, восстанавливающий валик 156 содержит трубу из нержавею
