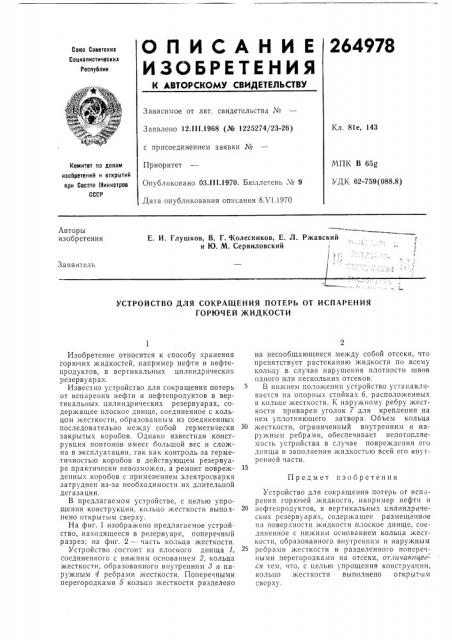

О Il И С А Н И Е 264978

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12,1!1.1968 (№ 1225274/23-26) с присоединением заявки №

Приоритет

Опубликовано 03,lll;1970. Бюллетень ¹ 9

Дата опубликования описания 8Х1.1970

Кл. 81е, 143

МПК В 65g

УДК 62-759(088.8) Комитет по делам изобретений и открытий при Совете 1Линистров

СССР

Авторы изобретения

Е, И, Глушков, В. Г. Колесников, E. Л. Ржавский и Ю. М. Сервиловский

1 6!

Заявитель

УСТРОЙСТВО ДЛЯ СОКРАЩЕНИЯ ПОТЕРЬ ОТ ИСПАРЕНИЯ

ГОРЮЧЕЙ ЖИДКОСТИ

Предмет изобретения

Изобретение относится к способу хранения горючих жидкостей, например нефти и нефтепродуктов, в вертикальных цилиндрических резервуарах.

Известно устройство для сокращения потерь от испарения нефти и нефтепродуктов в вертикальных цилиндрических резервуарах, содержащее плоское днище, соединенное с кольцом жесткости, образованным из соединенных последовательно между собой герметически закрытых коробов. Однако известная конструкция понтонов имеег большой вес и сложна в эксплуатации, так как контроль за герметичностью коробов в действующем резервуаре практически невозможен, а ремонт поврежденных коробов с применением электросварки затруднен из-за необходимости их длительной дегазации.

В предлагаемом устройстве, с целью упрощения конструкции, кольцо жесткости выполнено открытым сверху.

На фиг. 1 изображено предлагаемое устройство, находящееся в резервуаре, поперечный разрез; на фиг. 2 — часть кольца жесткости.

Устройство состоит из плоского днища 1, соединенного с нижним основанием 2, кольца жесткости, образованного внутренним 8 и наружным 4 ребрами жесткости. Поперечными перегородками 5 кольцо жесткости разделено на несообщающиеся между собой отсеки, что препятствует растеканию жидкости ио всему кольцу в случае нарушения плотности швов одного или нескольких отсеков.

В нижнем положении устройство устанавливается на опорных стойках б, расположенных в кольце жесткости. К наружному ребру жесткости приварен уголок 7 для крепления на нем уплотняющего затвора. Объем кольца

10 жесткости, ограниченный внутренним и наружным ребрами, обеспечивает непотопляемость устройства в случае повреждения его днища и заполнения жидкостью всей его внутренней части.

Устройство для сокращения потерь от испарения горючей жидкости, например нефти и

20 нсфтепродуктов, в вертикальных цилиндрических резервуарах, содержащее размещенное на поверхности жидкости плоское днище, соединенное с нижним основанием кольца жесткости, образованного внутренним и наружным

25 ребрами жесткости и разделенного поперечными перегородками на отсеки, от.шчаюлцееся тем, что, с целью упрощения конструкции, кольцо жесткости выполнено огкрытым сверю.

264978

Фиа1

Составитель Л. Г. Брылько

Тсзрсд Г. П. Курилко

Редактор О. Кузнецова

Корректор В. Трутнев

Тип ография, пр. С а пу нов а, 2

Заказ !522, 4 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская наб., д. 4/5
