Реферат

Область техники, к которой относится изобретение

Технология, раскрытая в данном описании, относится к устройству отображения изображения и способу отображения изображения, которые позволяют зрителю просматривать изображение, способу передачи информации и оконечному устройству передачи информации, которое соединено с устройством отображения изображения, и которое способно передавать и принимать данные изображения, и системе отображения изображения, которая включает в себя устройство отображения изображения и оконечное устройство передачи информации. Например, описанная технология относится к устройству отображения изображения и способу отображения изображения, которое используется, будучи установленное на голове зрителя, и которое позволяет зрителю просматривать изображение как увеличенное виртуальное изображение с помощью оптической системы виртуального изображения, способу передачи информации и оконечному устройству передачи информации, которое соединено с установленным на голове устройством отображения изображения, и которое способно передавать и принимать информационные данные изображения, и к системе отображения изображения.

Уровень техники

Установленные на голове устройства отображения изображения, которые носят на голове и предназначенные для просмотра изображения или, другими словами, установленные на голове дисплеи, известны. Установленное на голове устройство отображения изображения имеет блок отображения изображения для каждого глаза, левого и правого, например, и объединяются с помощью наушников, установленное на голове устройство отображения изображения выполнено с возможностью обеспечивать управление визуальным восприятием и слуховым восприятием. Кроме того, установленное на голове устройство отображения изображения также способно отображать различные изображения для левого и правого глаза и, если изображение воспроизводится с параллаксом между левым и правым глазом, то может быть представлено трехмерное изображение.

Установленные на голове устройства отображения изображения могут быть классифицировать на непрозрачные и прозрачные. Непрозрачное установленное на голове устройство отображения изображения выполнено с возможностью непосредственно закрывать глаз пользователя при установке на голове и увеличивает эффект погружения во время просмотра изображения (например, см. патентный документ 1). С другой стороны, в случае использования прозрачного типа установленного на голове устройства отображения изображения, можно наблюдать за внешней обстановкой через изображение (то есть, видеть сквозь изображение) даже тогда, когда пользователь носит устройство на голове при просмотре изображения (например, см. патентный документ 2). Благодаря этому, пользователь может ориентироваться и обходить препятствия при использовании устройства вне помещения или во время ходьбы.

Оба типа непрозрачные и прозрачные аналогичны тем, что установленное на голове устройство отображения изображения оснащено микродисплеем с высоким разрешением, выполненным из жидкокристаллических или органических электролюминесцентных (EL) элементов, например, в качестве блока отображения как для левого, так и правого глаза (или для одного глаза), и позволяют зрителю смотреть на двухмерное изображение, отображаемое на микродисплее как увеличенное виртуальное изображение с помощью оптической системы виртуального изображения.

В случае использования непрозрачного типа установленного на голове устройства отображения изображения, используется линза окуляра для формирования увеличенного виртуального изображения двумерного изображения, например. В этом случае, поскольку дифракция света зависит от длины волны, оптические линзы, как известно, имеют хроматическую аберрацию увеличения. По этой причине, когда белый свет, излучаемый из определенной позиции, проходит через линзу, изображение формируется в местах, которые отличаются для каждой из R, G и В компоненты длин волн (см. Фиг. 13) и цветовая неоднородность воспринимается зрителем. Был предложен способ для устранения недостатка, который заключается в ухудшении качества отображения изображения, вызванного оптическими причинами, одной из которых является цветовая неоднородность, возникающая из-за хроматической аберрации при электрическом процессе осуществления индивидуальный коррекции сигналов изображения RGB на цвет для подачи на панель отображения (например, см. патентный документ 3).

Между тем, в случае использования прозрачного типа установленного на голове устройства отображения изображения, применяется способ использования дифракционного оптического элемента, обычно голограмма, для формирования увеличенного виртуального изображения. Поскольку дифракционный оптический элемент имеет различные углы дифракции в зависимости от длины волны, когда белый свет проходит через дифракционный оптический элемент, возникает цветовой разрыв, в котором свет рассеивается в отдельные R, G и В компоненты длин волн, и увеличенное виртуальное изображение, просматриваемое зрителем, становится нечетким. Соответственно, был предложен способ для использования комбинации двух одинаковых дифракционных оптических элементов, так что длина волны рассеянного излучения, возникающего при отражении света от первого дифракционного оптического элемента, возвращается обратно (то есть, цветовой разрыв будет устранен), когда свет отражается от второго дифракционного элемента (см. Фиг. 14). Кроме того, даже если цветовой разрыв оптически устранен, все еще существует недостаток, который заключается в наличии различной дифракционной эффективности в зависимости от угла падения на дифракционный оптический элемент. В примере конфигурации, показанной на фиг. 14, когда свет определенной длины волны (конкретной полосы частот) (например, G) излучается от панели отображения, так как длины волн с высокой эффективностью дифракции изменяются в зависимости от угла падения на первую дифракционную решетку (другими словами, место, где свет проходит через коллимированную оптическую линзу) (см. Фиг. 15), конечное увеличенное виртуальное изображение становится изображением, в котором длина волны изменяется в зависимости от горизонтального положения (см. Фиг. 16). Хотя приводится описание для определенной длины волны G, неоднородность цвета воспринимается при наложении R, G и В. Был предложен способ для устранения деградации изображения, такой как, оптическая цветовая неоднородность, которая возникает при электрической процессе проведения индивидуальной коррекции сигналов изображения RGB на цвет для подачи на панель дисплея (например, смотри патентный документ 2).

Подводя итог, можно сказать, что цветовая неоднородность возникает в увеличенном виртуальном изображении из-за свойств оптической системы виртуального изображения. Учитывая, что оптические свойства отличаются для каждой линзы, поправочный коэффициент, используемый для корректировки неоднородности цвета, имеет различные значения для каждой линзы, и может рассматриваться как информация, которая является уникальной для каждого устройства. Для устранения цветовой неоднородности с помощью электрического процесса, необходимо использовать поправочный коэффициент, значение которого отличается для каждой линзы.

Более того, для установленных на голове устройств отображения изображения как непрозрачного, так и прозрачного типов, характерно выполнение процесса коррекции изображения перед выводом изображения на микродисплей для отображения, например, регулировка контрастности и регулировка яркости, выполнение процесса гамма-коррекции, процесс сглаживания переходов на полутоновом изображении, регулировка времени гашения электронного луча и инверсия изображения.

Раскрытие изобретения

Задачи, решаемые с помощью изобретения

Целью изобретения, описанного в данном описании, является обеспечение высококачественного устройства отображения изображения и способа отображения изображения, оконечного устройства для передачи информации и способа передачи информации, и системы отображения изображения, способные соответствующим образом обрабатывать и представлять изображение для просмотра зрителем в соответствии со свойствами, уникальными для устройства отображения изображения.

Решение технической задачи

В настоящей заявке были учтены вышеописанные недостатки, и первый аспект настоящего изобретения обеспечивает устройство отображения изображения, соединенное с оконечным устройством передачи информации, выполненным с возможностью передачи и приема данных изображения, при этом устройство отображения изображений содержит блок отображения для отображения изображения, оптическую систему для оптической обработки изображения, выводимого блоком отображения, или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователю устройства отображения изображения, блок хранения информации о свойстве для хранения информации о свойстве, относящейся к блоку отображения, оптической системе или датчику, и блок управления, включающий в себя передающий блок для передачи информации о свойстве на оконечное устройство передачи информации, и приемный блок для приема информации или обработанного изображения на основе информации о свойстве на стороне оконечного устройство для передачи информации и вызова отображения блоком отображения обработанного изображения.

В соответствии со вторым аспектом настоящей заявки, в устройстве отображения изображения в соответствии с первым аспектом, датчик представляет собой, по меньшей мере, датчик ускорения, GPS датчик, датчик гироскопа, датчик скорости, датчик давления, датчик температуры, датчик запотевания, миоэлектрический датчик, окуло-электрический датчик или датчик излучения. Дополнительно, информация о свойстве, относящаяся к блоку отображения, оптической системе или датчику, является информацией калибровки, поправочным коэффициентом, алгоритмом коррекции или выходной информацией датчика.

Дополнительно, третий аспект настоящей заявки обеспечивает способ отображения изображения в устройстве отображения изображения, подключенном к оконечному устройству передачи информации, выполненному с возможностью приема и передачи данных изображения, при этом устройство отображения изображения включает в себя блок отображения для отображения изображения, и оптическую систему для оптической обработки изображения, выводимого с блока отображения или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователя устройства отображения изображения, при этом способ отображения изображения включает в себя этап сохранения информации о свойстве, на котором сохраняют информацию о свойстве, относящуюся к блоку отображения, оптической системе или датчику, этап передачи, на котором осуществляют передачу информации о свойстве на оконечное устройство передачи информации, этап приема, на котором принимают информацию или обработанное изображение на основе информации о свойстве на стороне оконечного устройства передачи информации, и этап отображения, на котором отображают обработанное изображение блоком отображения.

Дополнительно, четвертый аспект настоящей заявки обеспечивает устройство отображения изображения, соединенное с оконечным устройством передачи информации, выполненным с возможностью передачи и приема данных изображения, при этом устройство отображения изображений включает в себя блок отображения для отображения изображения, оптическую систему для оптической обработки выходного изображения блока отображения или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователя устройства отображения изображения, блок хранения информации идентификации для хранения информации идентификации, уникальной для устройства отображения изображения, и блок управления, включающий в себя передающий блок для передачи информации идентификации на оконечное устройство передачи информации, и приемный блок для приема информации или обработанного изображения, с использованием информации о свойстве, относящейся к блоку отображения, оптической системе или датчику, получаемой на основании идентификационной информации на стороне оконечного устройства для передачи информации, и вызова отображения блоком отображения обработанного изображения.

Дополнительно, пятый аспект настоящей заявки обеспечивает способ отображения изображения в устройстве отображения изображения, имеющем соединение с оконечным устройством передачи информации, выполненным с возможностью передачи и приема данных изображения, при этом устройство отображения изображения включает в себя блок отображения для отображения изображения, и оптическую систему для оптической обработки изображения, выводимого блоком отображения, или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователю устройства отображения изображения, при этом способ отображения изображения включает в себя этап сохранения идентификационной информации, на котором сохраняют идентификационную информацию, уникальную для устройства отображения изображения, этап передачи, на котором передают идентификационную информацию на оконечное устройство передачи информации, этап приема, на котором принимают информацию или обработанное изображение с использованием информации о свойстве, относящейся к блоку отображения, оптической системе или датчику, получаемой на основании идентификационной информации на стороне оконечного устройства передачи информации, этап отображения, на котором отображают с помощью блока отображения обработанное изображение.

Дополнительно, шестой аспект настоящей заявки обеспечивает оконечное устройство передачи информации, выполненное с возможностью передачи и приема данных изображения и соединенное с устройством отображения изображения, включающим в себя блок отображения для отображения изображения, и оптическую систему для оптической обработки отображаемого, в блоке отображения, изображения или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователю устройства отображения изображения, при этом оконечное устройство передачи информации включает в себя блок получения информации о свойстве для получения информации о свойстве, относящейся к блоку отображения, оптической системе или датчику от устройства отображения изображения, блок обработки изображения для обработки изображения для предоставления в устройство отображения изображения на основании информации о свойстве, и блок передачи изображения для передачи обработанного изображения с помощью блока обработки изображения на устройство отображения изображения.

В соответствии с седьмым аспектом настоящей заявки, устройство отображения изображений содержит по меньшей мере один из датчика ускорения, GPS датчика, датчика гироскопа, датчика скорости, датчика давления, датчика температуры, датчика запотевания, миоэлектрического датчика, окуло-электрического датчика или датчика излучения. Блок получения информации о свойстве получает информацию о калибровке, поправочный коэффициент или алгоритм коррекции, относящуюся к блоку отображения, оптической системе или датчику устройства отображения изображения, или выходную информацию от датчика в качестве информации о свойстве.

Дополнительно, восьмой аспект настоящей заявки обеспечивает способ передачи информации оконечного устройства передачи информации, выполненного с возможностью передачи и приема данных изображения, и соединенного с устройством отображения изображения, включающим в себя блок отображения для отображения изображения, и оптическую систему для оптической обработки отображаемого изображения блоком отображения, или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователю устройства отображения изображения, при этом способ передачи информации включает в себя этап получения информации о свойстве, на котором получают информацию о свойстве, относящуюся к блоку отображения, оптической системе или датчику, от устройства отображения изображения, этап обработки изображения, на котором обрабатывают изображение для подачи в устройство отображения изображения на основании информации о свойстве, и этап передачи изображения, на котором передается обработанное, на этапе обработки изображения, изображение в устройство отображения изображения.

Дополнительно, девятый аспект настоящей заявки обеспечивает оконечное устройство передачи информации, выполненное с возможностью передачи и приема данных изображения, соединенное с устройством отображения изображения, включающим в себя блок отображения для отображения изображения, и оптическую систему для оптической обработки отображаемого, блоком отображения, изображения или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователю устройства отображения изображения, при этом оконечное устройство передачи информации включает в себя блок получения идентификационной информации для получения идентификационной информации, уникальной для устройства отображения изображения, от устройства отображения изображения, блок обработки изображений для обработки изображения для предоставления устройству отображения изображения, с использованием информации о свойстве, относящейся к блоку отображения, оптической системе или датчику устройства отображения изображения, полученной на основании идентификационной информации, и блок передачи изображения для передачи изображения, обрабатываемого с помощью блока обработки изображения на устройство отображения изображения.

Дополнительно, десятый аспект настоящей заявки обеспечивает способ передачи информации, реализуемый оконечным устройством передачи информации, выполненным с возможностью передачи и приема данных изображения, и подключенного к устройству отображения изображения, включающего в себя блок отображения для отображения изображения, и оптическую систему для оптической обработки отображаемого, блоком отображения, изображения или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователю устройства отображения изображения, при этом способ передачи информации включает в себя этап получения идентификационной информации, на котором получают идентификационную информацию, уникальную для устройства отображения изображения, этап обработки изображения, на котором обрабатывают изображение для передачи на устройство отображения изображения, с использованием информации о свойстве, относящейся к блоку отображения, оптической системе или датчику устройства отображения изображения, полученной на основании идентификационной информации и этап передачи изображения, на котором передают изображение, обработанное на этапе обработки изображения, в устройство отображения изображения.

Дополнительно, одиннадцатый аспект настоящей заявки обеспечивает систему отображения изображения, включающую в себя устройство отображения изображения, включающее в себя блок отображения для отображения изображения, оптическую систему для оптической обработки отображаемого, блоком отображения, изображения или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователю устройства отображения изображения, и информации о свойстве, относящейся к оптической системе или датчику, при этом оконечное устройство для передачи информации соединено с устройством отображения изображений и выполнено с возможностью передачи и приема данных изображения. Оконечное устройство для передачи информации получает информацию о свойстве, относящуюся к блоку отображения, оптической системе или датчику устройства отображения изображения, и передает изображение, обрабатываемое на основе информации о свойстве, на устройство отображения изображения.

Следует отметить, что термин "система", используемый здесь, относится к логическому узлу множества устройств (или функциональных модулей, реализующих определенные функции) и, в частности, не указывает, находятся или нет функциональные модули в одном корпусе.

В соответствии с двенадцатым аспектом настоящей заявки, в системе отображения изображения в соответствии с одиннадцатым аспектом, устройство отображения изображения включает в себя по меньшей мере один из датчика ускорения, GPS датчика, датчика гироскопа, датчика скорости, датчика давления, датчика температуры, датчика запотевания, миоэлектрического датчика, окуло-электрического датчика или датчика излучения. Оконечное устройство передачи информации получает калибровочную информацию, поправочный коэффициент или алгоритм коррекции, относящиеся к блоку отображения, оптической системе или датчику устройства отображения изображения, или выходную информацию от датчика, в качестве информации о свойстве.

Дополнительно, тринадцатый аспект настоящей заявки обеспечивает систему отображения изображения, включающую в себя устройство отображения изображения, содержащее блок отображения, для отображения изображения, оптическую систему для оптической обработки отображаемого изображения блока отображения, или датчик для обнаружения информации, относящейся к устройству отображения изображения или пользователю устройства отображения изображения, и информацию о свойстве, относящуюся к оптической системой или датчику, при этом оконечное устройство передачи информации соединено с устройством отображения изображений и выполнено с возможностью передачи и приема данных изображения. Оконечное устройство передачи информации получает идентификационную информацию уникальную для устройства отображения изображения от устройства отображения изображения, и передает на устройство отображения изображения изображение, обрабатываемое с использованием информации о свойстве, относящейся к блоку отображения, оптической системе или датчику, полученной на основании идентификационной информации.

Полезные эффекты изобретения

Согласно технологии, раскрытой в данном описании, можно обеспечить высококачественное устройство отображения изображения и способ отображения изображения, оконечное устройство передачи информации и способ передачи информации, и систему отображения изображения, способную соответствующим образом обрабатывать и представлять двумерное изображение для просмотра зрителем в соответствии со свойствами, уникальными для устройства отображения изображения.

Дополнительные задачи, признаки и преимущества технологии, раскрытые в данном описании, будут разъяснены посредством более подробного описания, которое основано на примерных вариантах осуществления, рассмотренных далее со ссылкой на прилагаемые чертежи.

Краткое описание чертежей

Фиг. 1 показывает схему, которая схематично иллюстрирует конфигурацию системы 1 отображения изображения, которая включает в себя устройство 10 отображения изображения для обеспечения возможности зрителю просматривать двумерное изображение, и оконечное устройство 20 передачи информации, передающее данные изображения на устройство 10 отображения изображения.

Фиг. 2 представляет схему, иллюстрирующую примерную внутреннюю конфигурацию установленного на голове устройства 10 отображения изображения.

Фиг. 3 показывает схему, иллюстрирующую примерную внутреннюю конфигурацию многофункционального мобильного оконечного устройства в качестве оконечного устройства 20 передачи информации.

Фиг. 4 показывает схему, иллюстрирующую примерную внутреннюю конфигурацию установленного на голове дисплея с функциями встроенного мобильного телефона.

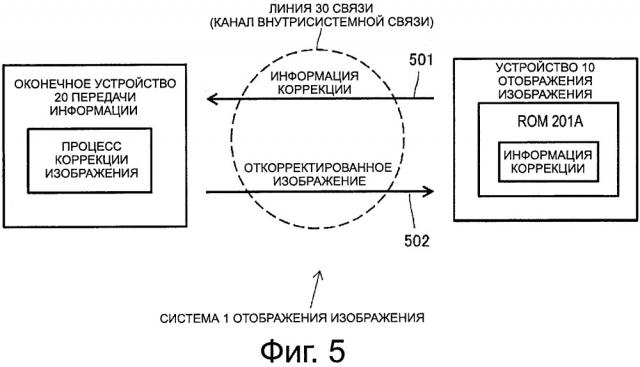

Фиг. 5 показывает схему, предназначенную для описания способа предоставления изображения в системе 1 отображения изображения.

Фиг. 6 показывает схему, иллюстрирующую примерную последовательность выполнения операций процесса обработки, когда изображение поставляется оконечным устройством 20 передачи информации на устройство 10 отображения изображения в системе 1 отображения изображения.

Фиг. 7 показывает схему, иллюстрирующую модификацию схемы, показанной на фиг. 5.

Фиг. 8 показывает схему, предназначенную для описания способа передачи изображения в системе 1 отображения изображения.

Фиг. 9 показывает блок-схему алгоритма, иллюстрирующую примерную последовательность выполнения операций обработки, когда изображение передается оконечным устройством 20 передачи информации на устройство 10 отображения изображения в системе 1 отображения изображения.

Фиг. 10 показывает схему, иллюстрирующую модификацию схемы, показанной на фиг. 8.

Фиг. 11А показывает схему, предназначенную для описания способа передачи изображения в системе 1 отображения изображения.

Фиг. 11В показывает схему, предназначенную для описания модификации способа передачи изображения в системе 1 отображения изображения.

Фиг. 12 показывает блок-схему алгоритма, иллюстрирующую примерную последовательность выполнения операций обработки, когда изображение передается оконечным устройством 20 передачи информации на устройство 10 отображения изображения в системе 1 отображения изображения, в соответствии со схемой, показанной на фиг. ПА.

Фиг. 13 является диаграммой для пояснения хроматической аберрации увеличения в оптической линзе.

Фиг. 14 показывает схему, иллюстрирующую примерную конфигурацию установленного на голове устройства отображения изображения прозрачного типа.

Фиг. 15 показывает схему, иллюстрирующую различия дифракционной эффективности в зависимости от угла падающего излучения света определенной длины волны в устройстве отображения изображения, показанного на фиг. 14.

Фиг. 16 представляет собой диаграмму, иллюстрирующую просматриваемое изображение с устройства отображения изображения, показанного на фиг. 14.

Фиг. 17 представляет собой блок-схему алгоритма, схематически иллюстрирующую последовательность выполнения операций процесса коррекции изображения.

Осуществление изобретения

Далее будет приведено описание варианта осуществления технологии, раскрытой в данном описании, со ссылкой на прилагаемые чертежи.

Фиг. 1 схематически иллюстрирует конфигурацию системы 1 отображения изображения, которая включает в себя устройство 10 отображения изображения для обеспечения возможности зрителю просматривать двумерное изображение, и оконечное устройство 20 передачи информации, которое обеспечивает данными изображения устройство 10 отображения изображения.

Устройство 10 отображения изображения и оконечное устройство 20 передачи информации соединены друг с другом с помощью заданной линии 30 связи. Например, может быть использована линия 30 связи, основанная на стандарте связи, таком как мобильный канал высокой четкости (MHL), универсальная последовательная шина (USB), мультимедийный интерфейс высокой четкости (HDMI; зарегистрированная торговая марка), беспроводная локальная сеть (LAN), например, Wi-Fi, Bluetooth (зарегистрированный товарный знак) или стандарт связи в инфракрасной части спектра для соединения.

Кроме того, устройство 20 передачи информации может также подключаться к интернету и получать необходимую информацию от различных серверов. Следует отметить, что хотя устройство 10 отображения изображения может также иметь функцию Интернет-соединения, но такая функция не требуется для реализации технологии, раскрытой в данном описании.

Устройство 10 отображения изображения может представлять собой непрозрачный или прозрачный тип установленного на голове устройства отображения изображения, которое пользователь использует для просмотра изображения при ношении. Устройство 10 отображения изображения формирует двумерное изображение на основе информации об изображении, предоставляемой оконечным устройством 20 передачи информации и позволяет зрителю увидеть увеличенное виртуальное изображение двумерного изображения с помощью оптической системы просмотра виртуального изображения.

Кроме того, оконечное устройство 20 передачи информации представляет собой многофункциональный информационный терминал, такой как смартфон. Оконечное устройство 20 передачи информации, которое функционирует в качестве многофункционального информационного терминала, может выполнять различные приложения в среде, представленной операционной системой, такой как Android OS, например. Кроме того, оконечное устройство 20 передачи информации, которое функционирует в качестве многофункционального информационного терминала, может подключаться к Интернету и получать различные приложения с сайта 40 загрузки, такие как Android Market, например.

Информация изображения, которую оконечное устройство 20 передачи информации обеспечивает информацию на устройство 10 отображения изображений, может быть изображением, захваченное с помощью встроенной камеры, переданным изображением, принятым lseg тюнером, потоковым изображением, принятым из сети, воспроизводимым изображением с блока хранения (включающий в себя вставляемую карту памяти) или тому подобное. В настоящем варианте осуществления, оконечное устройство 20 передачи информации выполняет необходимый процесс обработки информации изображения на основании информации о свойстве, уникальной для устройства 10 отображения изображения, и затем передает данные изображения на устройство 10 отображения изображения. Кроме случая, когда оконечное устройство 20 передачи информации непосредственно получает информацию о свойстве устройства 10 отображения изображения из самого устройства 10 отображения изображения, также предусмотрен случай, когда получение информации о свойстве запрашивается сервером 50 управления информацией о свойстве через Интернет. Процесс обеспечения изображение, основанный на информации о свойстве, будет подробно описан ниже.

Фиг. 2 иллюстрирует примерную внутреннюю конфигурацию установленного на голове устройства 10 отображения изображения. Далее будут описаны в настоящем документе соответствующие компоненты.

Блок 201 управления оснащен постоянным запоминающим устройством (ROM) 201А и оперативным запоминающим устройством (RAM) 201В. ROM 201А хранит программный код, выполняемый блоком 201 управления, и также различные данные. Блок 201 управления, посредством выполнения программы, загруженной в RAM 201В, управляет процессом отображения изображения, а также централизовано управляет работой соответствующего устройства 10 в целом. Данные, сохраненные в ROM 201А, могут быть данными, такими как информация идентификация, которая идентифицирует соответствующую устройство 10, информация о свойстве, уникальная для каждого устройства, такая как оптические свойства оптического блока 210 виртуального изображения, информация коррекции, используемая для коррекции сигнала изображения в соответствии с оптическими свойствами (включающая в себя информацию о калибровке, поправочные коэффициенты и алгоритмы коррекции), и информацию коррекции, используемую для коррекции изображения (включающая в себя коэффициенты гаммы-коррекции, используемые для гаммы-коррекции, коэффициенты сглаживания цветовых переходов, используемые в процессе сглаживания цветовых переходов и алгоритмы коррекции). Кроме того, в случае оснащения устройства 10 отображения изображения различными датчиками условий окружающей среды, которые получают информацию о состоянии окружающей среды, относящейся к внешней окружающей среде по отношению к устройству 10 отображения изображений, которые будут обсуждаться позже, или различными датчиками состояния, которые получают информацию о состоянии, относящейся к состоянию пользователя, который использует устройство 10 отображения изображения, информация для коррекции, используемая для коррекции выходной информации от этих датчиков, также может быть сохранена в ROM 201А.

Блок 202 ввода оперирования снабжен одним или более элементами оперирования, с помощью которых пользователь выполняет операцию ввода, такие как ключи, кнопки и переключатели, принимает команды пользователя через элементы оперирования и выводит в блок 201 управления. Кроме того, блок 202 ввода оперирования аналогично принимает команды пользователей, переданные посредством команд пульта дистанционного управления, принятые с помощью пульта 203 дистанционного управления, и поставляет сигнал на блок 201 управления.

Блок 204 получения информации об условиях окружающей среды получает информацию об условиях окружающей среды, относящиеся к окружающей среде вне устройства 10 отображения изображения, и поставляет информацию в блок 201 управления. Блок 204 получения информации об условиях окружающей среды получает информацию, например, о величине интенсивности окружающего освещения, величине акустической интенсивности, позиции или местоположение, температуре, погоде, времени и условия внешней среды изображения, такой как информация об окружающей среде, например. Кроме того, чтобы получить эту информацию об условиях окружающей среды, блок 204 получения информации об условиях окружающей среды может также быть оснащен различными датчиками условий окружающей среды, такими как датчик освещенности, микрофон, датчик системы глобального позиционирования (GPS), датчик температуры, датчик влажности, часы, датчик изображения (камера) и датчик излучения (ни один не показан на фиг. 2). Альтернативно, устройство 10 отображения изображения может не иметь датчиков условий окружающей среды, а блок 204 получения информации об условиях окружающей среды может быть выполнен с возможностью получать информацию об окружающей среде с внешнего устройства, оснащенного датчиками окружающей среды (не показано). Значения полученной информации окружающей среды зависят от таких факторов, как местоположение установки соответствующего устройства 10 и временно хранится в RAM 201В в качестве информации о свойстве, например.

Блок 205 получения информации о состоянии получает информацию о состоянии, относящуюся к статусу пользователя, который использует устройство 10 отображения изображения и выводит на блок 201 управления. Для информации о состоянии, блок 505 получения информации о состоянии получает информацию о статусе использования устройства пользователем (носит или нет пользователь устройство), статус действия пользователя (ориентацию головы пользователя, при установке устройства на голове, движения, такие как ходьба, и информация о статусе век глаза открыт/закрыт), психическое состояние (указывающее, погружается или нет пользователь или сосредотачивается на просмотре внутреннего образа, такого как уровень возбуждения, уровень бодрствования или чувств и эмоций), а также от физиологического состояния, например. Кроме того, чтобы получить информацию о состоянии от пользователя, блок 205 получения информации о состоянии может также быть оснащен различными датчиками состояния, такие как датчик износа, состоящий из механического переключателя и т.п., датчик гироскопа, датчик ускорения, датчик скорости, датчик давления, датчик температуры тела, датчик запотевания, миоэлектрический датчик, окуло-электрический датчик и датчик волны мозга (не показаны на фиг. 2). Альтернативно, устройство 10 отображения изображения может быть не оснащено датчиками состояния, а блок 205 получения информации состояния может быть выполнен с возможностью получения информации о состоянии от внешнего устройства, оснащенного датчиками состояния (не показано). Полученная информация о состоянии временно хранится в RAM 201В, например, в качестве информации о свойстве, вызванной индивидуальными действиями пользователя, который носит соответствующее устройство 10.

Устройство 206 внутрисистемной связи осуществляет процесс взаимодействия с другим устройством, например, оконечным устройством 20 передачи информации в системе 1 отображения изображения, а также процессы модуляции/демодуляции и кодирования/декодирования с
