Реферат



265002

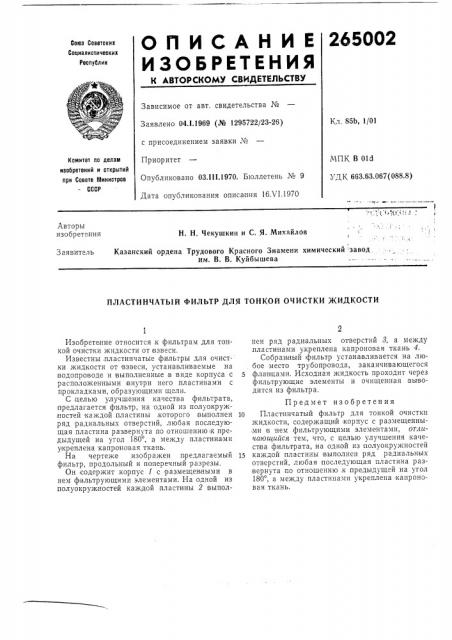

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцнзлистических

Республик

Зависимое от авт, свидетельства №

Заявлено 04.I.1969 (№ 1295722/23-26) с присоединением заявки №

Приоритет

Опубликовано ОЗ.III.1970. Бюллетень № 9

Дата опубликования описания 16Х1.1970

Кл. 85Ь, 1(01

МПК В 016

УДК 663.63.067(088.8) Комитет по делом изобретений и открытий при Совете Министров

СССР

1 1 1 !»

Авторы изобретения

Н. H. Чекушкин и С. Я, Михайлов

Казанский ордена Трудового Красного Знамени химический завод им. В. В. Куйбышева

Заявитель

ЛЛАСТИНЧАТЬ1Й ФИЛЬТР ДЛЯ ТОНКОЙ ОЧИСТКИ )КИДКОСТИ

Изобретение относится,к фильтрам для тонкой очистки жидкости от взвеси.

Известны,пластинчатые фильтры для очистки жидкости от взвеси, устанавливаемые на водопроводе и выполненные в виде корпуса с расположенными внутри него пластинами с прокладками, образующими щели.

С целью улучшения качества фильтрата,,предлагается фильтр, на одной из полуокружностей каждой пластины, которого выполнен ряд радиальных отверстий, любая последующая пластина развернута по отношению к предыдущей на угол 180, а между пластинами укреплена капроновая ткань.

На чертеже изображен предлагаемый фильтр, продольный и поперечный разрезы.

Он содержит корпус 1 с размещенными в нем фильтрующими элементами. На одной из полуокружностей ка кдой пластины 2 выполнен ряд радиальных отверстий 8, а между ,пластинами укреплена капроновая ткань 4.

Собран ный фильтр устанавливается на люоое место трубопровода, заканчивающегося фланцами. Исходная жидкость проходит через фильтр ующие элементы и очищенная выводится из фильтра.

Предмет изобретения

1о Пластинчатый фильтр для тонкой очистки жидкости, содержащий корпус с размещенными B:íåì фильтрующими элементами, отличающийся тем, что, с целью улучшения качества фильтрата, на одной из полуокружностей

15 каждой пластины выполнен ряд радиальных отверстий, любая последующая пластина раз вернута по отношению .к предыдущей на угол

180, а между пластинами укреплена капроновая ткань.
