Устройство регулировки фокуса, устройство формирования изображения и объектив

Устройство регулировки фокуса, устройство формирования изображения и объектив

Иллюстрации

Показать все

Реферат

Область техники

[0001] Настоящее изобретение относится к устройству регулировки фокуса, устройству формирования изображения и объективу.

Описание уровня техники

[0002] В настоящее время известен подход вычисления оценочного значения в отношении контрастности посредством оптической системы во время приведения в движение линзы регулировки фокуса с заранее определенной скоростью движения в направлении оптической оси, для обнаружения, таким образом, состояния фокусировки оптической системы (см., например, патентный источник 1: JP2010-139666A).

[0003] Патентный источник 1: JP2010-139666A

Сущность изобретения

[0004] Задачи настоящего изобретения включают в себя обеспечение устройства регулировки фокуса, которое надлежащим образом обнаруживать состояние регулировки фокуса оптической системы.

[0005] Настоящее изобретение обеспечивает следующее средство решения вышеупомянутых задач.

[0006] Устройство управления регулировкой фокуса по п. 1 отличается тем, что содержит: блок обнаружения фокуса, который вычисляет оценочное значение в отношении контрастности изображения посредством оптической системы для обнаружения состояния регулировки фокуса оптической системы; блок получения, который получает от объектива, по меньшей мере, одно из максимального значения и минимального значения коэффициента перемещения плоскости изображения, которое представляет отношение соответствия между величиной перемещения линзы регулировки фокуса, входящей в состав оптической системы, и величиной перемещения плоскости изображения; и блок управления, который использует, по меньшей мере, одно из максимального значения и минимального значения коэффициента перемещения плоскости изображения для определения скорости движения для линзы регулировки фокуса, когда блок обнаружения фокуса обнаруживает состояние регулировки фокуса.

Устройство управления регулировкой фокуса по п. 2, в устройстве управления регулировкой фокуса по п. 1, отличается тем, что, когда величина перемещения в направлении оптической оси линзы регулировки фокуса равна T_L, и величина перемещения плоскости изображения равна T_I, коэффициент перемещения плоскости изображения является коэффициентом, который соответствует отношению, задаваемому T_L и T_I и определяется в зависимости от позиции линзы для линзы регулировки фокуса.

Устройство управления регулировкой фокуса по п. 3, в устройстве управления регулировкой фокуса по п. 2, отличается тем, что, когда коэффициент перемещения плоскости изображения является коэффициентом, который соответствует T_I/T_L, блок управления использует максимальное значение коэффициента перемещения плоскости изображения для определения скорости движения, которая является скоростью, которая позволяет блоку обнаружения фокуса обнаруживать состояние регулировки фокуса, даже если линза регулировки фокуса перемещается в позицию, в которой коэффициент перемещения плоскости изображения является максимальным значением коэффициента перемещения плоскости изображения, или когда коэффициент перемещения плоскости изображения является коэффициентом, который соответствует T_L/T_I, блок управления использует минимальное значение коэффициента перемещения плоскости изображения для определения скорости движения, которая является скоростью, которая позволяет блоку обнаружения фокуса обнаруживать состояние регулировки фокуса, даже если линза регулировки фокуса перемещается в позицию, в которой коэффициент перемещения плоскости изображения является минимальным значением коэффициента перемещения плоскости изображения.

Устройство управления регулировкой фокуса по п. 4 отличается тем, что содержит: блок обнаружения фокуса, который вычисляет оценочное значение в отношении контрастности изображения посредством оптической системы для обнаружения состояния регулировки фокуса оптической системы; блок получения, который получает от объектива коэффициент перемещения плоскости изображения, который представляет отношение соответствия между величиной перемещения линзы регулировки фокуса, входящей в состав оптической системы, и величиной перемещения плоскости изображения, и информацию, касающуюся величины люфта оптической системы; блок управления, который осуществляет управление сканированием для сканирования посредством линзы регулировки фокуса, когда блок обнаружения фокуса обнаруживает состояние регулировки фокуса и осуществляет, после того, как блок обнаружения фокуса обнаруживает сфокусированную позицию, управление фокусирующим движением для перемещения линзы регулировки фокуса в сфокусированную позицию; и блок управления, который использует коэффициент перемещения плоскости изображения и величину люфта для определения, осуществлять ли уменьшение люфта при управлении фокусирующим движением.

Устройство управления регулировкой фокуса по п. 5, в устройстве управления регулировкой фокуса по п. 4, отличается тем, что блок управления использует коэффициент перемещения плоскости изображения и величину люфта для вычисления величины перемещения плоскости изображения, соответствующей величине люфта, и сравнивает вычисленную величину перемещения плоскости изображения, соответствующую величине люфта, с глубиной фокусировки изображения посредством оптической системы для определения, осуществлять ли уменьшение люфта при управлении фокусирующим движением.

[0007] Устройство управления регулировкой фокуса по п. 6, в устройстве управления регулировкой фокуса по п. 4 или 5, отличается тем, что блок управления использует коэффициент перемещения плоскости изображения и величину люфта для определения, осуществлять ли уменьшение люфта при управлении фокусирующим движением, причем коэффициент перемещения плоскости изображения, соответствующие позиции линзы для линзы регулировки фокуса, когда линза регулировки фокуса приводится в обратное движение в сфокусированную позицию после обнаружения сфокусированной позиции.

Устройство управления регулировкой фокуса по п. 7, в устройстве управления регулировкой фокуса по п. 4 или 5, отличается тем, что, когда величина перемещения в направлении оптической оси линзы регулировки фокуса равна T_L, и величина перемещения плоскости изображения равна T_I, коэффициент перемещения плоскости изображения является коэффициентом, который соответствует отношению, задаваемому T_L и T_I, и когда коэффициент перемещения плоскости изображения является коэффициентом, который соответствует T_I/T_L, блок управления использует максимальное значение коэффициента перемещения плоскости изображения и величину люфта для определения, осуществлять ли уменьшение люфта при управлении фокусирующим движением, или когда коэффициент перемещения плоскости изображения является коэффициентом, который соответствует T_L/T_I, блок управления использует минимальное значение коэффициента перемещения плоскости изображения и величину люфта для определения, осуществлять ли уменьшение люфта при управлении фокусирующим движением.

Устройство управления регулировкой фокуса по п. 8, в устройстве управления регулировкой фокуса по п. 4 или 5, отличается тем, что блок управления использует коэффициент перемещения плоскости изображения и величину люфта для определения, осуществлять ли уменьшение люфта при управлении фокусирующим движением, причем коэффициент перемещения плоскости изображения соответствует позиции линзы для линзы регулировки фокуса в окрестности сфокусированной позиции линзы регулировки фокуса.

Устройство формирования изображения по п. 9 содержит устройство управления регулировкой фокуса по любому из п.п. 1-8.

Объектив по п. 10 отличается тем, что содержит: оптическую систему, которая включает в себя линзу регулировки фокуса; блок привода, который приводит в движение линзу регулировки фокуса в направлении оптической оси; приемопередающий блок, который осуществляет передачу и прием сигнала между объективом и корпусом камеры; и блок управления, который, в случае приема заранее определенного сигнала от корпуса камеры через приемопередающий блок, передает на корпус камеры через приемопередающий блок, по меньшей мере, одно из максимального значения и минимального значения коэффициента перемещения плоскости изображения, которое представляет отношение соответствия между величиной перемещения линзы регулировки фокуса и величиной перемещения плоскости изображения.

[0008] Объектив по п. 11, в объективе по п. 10, отличается тем, что дополнительно содержит блок хранения, где хранится, по меньшей мере, одно из максимального значения и минимального значения коэффициента перемещения плоскости изображения.

Объектив по п. 12, в объективе по п. 10 или 11, отличается тем, что коэффициент перемещения плоскости изображения соответствует отношению, задаваемому величиной перемещения в направлении оптической оси линзы регулировки фокуса и величиной перемещения плоскости изображения по оптической оси.

Объектив по п. 13 отличается тем, что содержит: оптическую систему, которая включает в себя линзу регулировки фокуса; блок привода, который приводит в движение линзу регулировки фокуса в направлении оптической оси; приемопередающий блок, который осуществляет передачу и прием сигнала между объективом и корпусом камеры; и блок управления, который управляет приемопередающим блоком так, что приемопередающий блок передает, на корпус камеры, первую информацию, определяемую в зависимости от позиции линзы для линзы регулировки фокуса, причем блок управления, в случае приема заранее определенного сигнала от корпуса камеры через приемопередающий блок, передает на корпус камеры через приемопередающий блок, по меньшей мере, одно из максимального значения и минимального значения первой информации.

Объектив по п. 14, в объективе по п. 13, отличается тем, что, когда величина перемещения линзы регулировки фокуса равна T_L, и величина перемещения плоскости изображения равна T_I, первая информация является коэффициентом, который соответствует T_L/T_I, или коэффициентом, который соответствует T_I/T_L.

Объектив по п. 15 отличается тем, что содержит: оптическую систему, которая включает в себя линзу регулировки фокуса; блок привода, который приводит в движение линзу регулировки фокуса в направлении оптической оси; приемопередающий блок, который осуществляет передачу и прием сигнала между объективом и корпусом камеры; и блок управления, который управляет приемопередающим блоком так, что приемопередающий блок передает на корпус камеры первый коэффициент перемещения плоскости изображения, определяемый в зависимости от позиции линзы для линзы регулировки фокуса, причем блок управления, в случае приема заранее определенного сигнала от корпуса камеры через приемопередающий блок, передает на корпус камеры через приемопередающий блок второй коэффициент перемещения плоскости изображения, который не зависит от позиции линзы для линзы регулировки фокуса.

[0009] Объектив по п. 16, в объективе по п. 15, отличается тем, что второй коэффициент перемещения плоскости изображения является, по меньшей мере, одним из максимального значения и минимального значения первого коэффициента перемещения плоскости изображения.

Объектив по п. 17, в объективе по п. 15 или 16, отличается тем, что дополнительно содержит блок привода линзы трансфокации, который приводит в движение линзу трансфокации в направлении оптической оси, в котором, когда фокусное расстояние линзы трансфокации не изменяется, второй коэффициент перемещения плоскости изображения не изменяется, даже если позиция линзы для линзы регулировки фокуса изменяется, но когда фокусное расстояние линзы трансфокации изменяется, второй коэффициент перемещения плоскости изображения изменяется.

Корпус камеры по п. 18 отличается тем, что содержит: блок обнаружения фокуса, который вычисляет оценочное значение в отношении контрастности изображения посредством оптической системы для обнаружения состояния регулировки фокуса оптической системы; приемопередающий блок, который осуществляет передачу и прием сигнала между корпусом камеры и объективом; и блок управления, который использует сигнал, принятый через приемопередающий блок, для осуществления управления приводом для линзы регулировки фокуса, входящей в состав оптической системы, причем блок управления управляет приемопередающим блоком так, что приемопередающий блок передает на объектив первый сигнал запроса, который запрашивает первый коэффициент перемещения плоскости изображения, определяемый в зависимости от позиции линзы для линзы регулировки фокуса, и второй сигнал запроса, который запрашивает второй коэффициент перемещения плоскости изображения, определяемый вне зависимости от позиции линзы для линзы регулировки фокуса, и принимает первый коэффициент перемещения плоскости изображения и второй коэффициент перемещения плоскости изображения от объектива.

Корпус камеры по п. 19, в корпусе камеры по п. 18, отличается тем, что второй коэффициент перемещения плоскости изображения является, по меньшей мере, одним из максимального значения и минимального значения первого коэффициента перемещения плоскости изображения.

Корпус камеры по п. 20, в корпусе камеры по п. 19, отличается тем, что, когда величина перемещения в направлении оптической оси линзы регулировки фокуса равна T_L, и величина перемещения плоскости изображения равна T_I, коэффициент перемещения плоскости изображения является коэффициентом, который соответствует отношению, задаваемому T_L и T_I, и блок управления осуществляет заранее определенную операцию, когда коэффициент перемещения плоскости изображения является коэффициентом, который соответствует T_I/T_L, и определено, что первый коэффициент перемещения плоскости изображения, соответствующий текущей позиции линзы для линзы регулировки фокуса, больше второго коэффициента перемещения плоскости изображения, или когда коэффициент перемещения плоскости изображения является коэффициентом, который соответствует T_L/T_I, и определено, что первый коэффициент перемещения плоскости изображения, соответствующий текущей позиции линзы для линзы регулировки фокуса, меньше второго коэффициента перемещения плоскости изображения.

[0010] Корпус камеры по п. 21, в корпусе камеры по п. 19, отличается тем, что блок управления осуществляет заранее определенную операцию, когда первый коэффициент перемещения плоскости изображения, равный второму коэффициенту перемещения плоскости изображения, не обнаружен в результате получения первого коэффициента перемещения плоскости изображения, соответствующего текущей позиции линзы для линзы регулировки фокуса во время приведения в движение линзы регулировки фокуса от одного конца к другому концу в направлении оптической оси.

Корпус камеры по п. 22, в корпусе камеры по п. 20 или 21, отличается тем, что заранее определенная операция является, по меньшей мере, одним из управления, которое осуществляет поисковое движение линзы регулировки фокуса со второй скоростью, которая ниже первой скорости, которая является скоростью поискового движения до определения, управления, которое запрещает извещать фотографа о получении сфокусированного состояния, и управления, которое запрещает блоку обнаружения фокуса обнаруживать состояние регулировки фокуса.

Система камеры по п. 23 отличается тем, что содержит корпус камеры по любому из п.п. 18-22 и объектив.

[0011] Согласно настоящему изобретению можно надлежащим образом обнаруживать состояние регулировки фокуса оптической системы.

Краткое описание чертежей

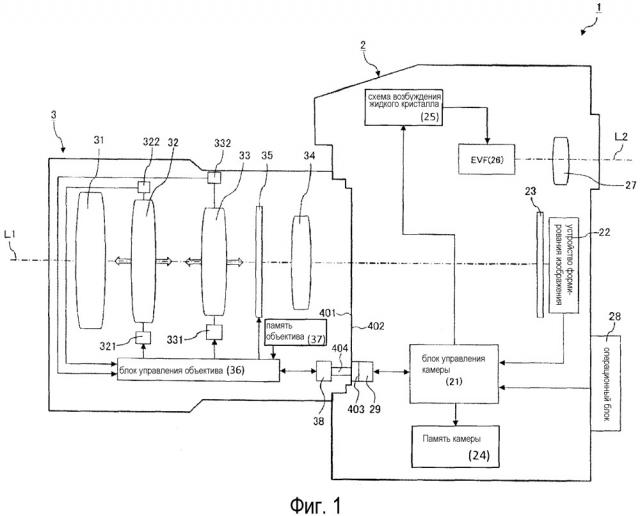

[0012] Фиг. 1 - блок-схема, демонстрирующая камеру согласно вариантам осуществления настоящего изобретения;

фиг. 2 - планарный вид спереди, демонстрирующий плоскость формирования изображения устройства формирования изображения, показанного на фиг. 1;

фиг. 3 - планарный вид спереди, где в увеличенном виде изображена часть III фиг. 2 для схематической демонстрации компоновки пикселей 222a и 222b обнаружения фокуса;

фиг. 4(A) - планарный вид спереди, демонстрирующий в увеличенном виде один из пикселей 221 формирования изображения;

фиг. 4(B) - планарный вид спереди, демонстрирующий в увеличенном виде один из пикселей 222a обнаружения фокуса;

фиг. 4(C) - планарный вид спереди, демонстрирующий в увеличенном виде один из пикселей 222b обнаружения фокуса;

фиг. 4(D) - вид в разрезе, демонстрирующий в увеличенном виде один из пикселей 221 формирования изображения;

фиг. 4(E) - вид в разрезе, демонстрирующий в увеличенном виде один из пикселей 222a обнаружения фокуса;

фиг. 4(F) - вид в разрезе, демонстрирующий в увеличенном виде один из пикселей 222b обнаружения фокуса;

фиг. 5 - вид в разрезе по линии V-V, показанной на фиг. 3;

фиг. 6 изображает таблицу, демонстрирующую соотношение между позицией линзы для линзы 32 трансфокации (фокусным расстоянием) и позицией линзы для фокусирующей линзы 33 (расстоянием формирования изображения), и коэффициентом K перемещения плоскости изображения;

фиг. 7 - блок-схема операций, демонстрирующая принцип действия первого варианта осуществления;

фиг. 8 - вид, поясняющий величину G люфта механизма передачи движения для фокусирующей линзы 33;

фиг. 9 - набор диаграмм, демонстрирующих соотношение между позицией фокусирующей линзы и оценочным значением фокуса и соотношения между позицией фокусирующей линзы и временем, когда операция сканирования и фокусирующее движение на основе системы обнаружения контрастности осуществляются согласно варианту осуществления, описанному ниже;

фиг. 10 - блок-схема операций, демонстрирующая принцип действия согласно второму варианту осуществления;

фиг. 11 - блок-схема операций, демонстрирующая принцип действия согласно третьему варианту осуществления;

фиг. 12 - блок-схема операций, демонстрирующая принцип действия согласно четвертому варианту осуществления;

фиг. 13 - блок-схема, демонстрирующая камеру согласно пятому варианту осуществления;

фиг. 14 - блок-схема операций, демонстрирующая принцип действия согласно пятому варианту осуществления;

фиг. 15 - блок-схема операций, демонстрирующая процесс определения нарушения согласно пятому варианту осуществления;

фиг. 16 - диаграмма, демонстрирующая пример одной сцены, поясняющий конкретный пример процесса определения нарушения согласно пятому варианту осуществления;

фиг. 17 изображает таблицу, демонстрирующую соотношение между позицией линзы для линзы 32 трансфокации (фокусное расстояние) и максимальным коэффициентом K_max перемещения плоскости изображения;

фиг. 18 - блок-схема операций, демонстрирующая принцип действия согласно шестому варианту осуществления; и

фиг. 19 - блок-схема операций, демонстрирующая процесс определения нарушения согласно шестому варианту осуществления.

Описание предпочтительных вариантов осуществления

[0013] Варианты осуществления настоящего изобретения будут описаны со ссылкой на чертежи.

[0014] Первый вариант осуществления

На фиг. 1 показан вид основной конфигурации, где изображена цифровая камера 1 согласно настоящему варианту осуществления. Цифровая камера 1 согласно настоящему варианту осуществления (далее именуемая просто "камера 1",) состоит из корпуса 2 камеры и объектива 3, таким образом, что монтажный блок 401 корпуса 2 камеры и монтажный блок 402 объектива 3 соединены друг с другом с возможностью разъединения.

[0015] Объектив 3 является сменным объективом, который может присоединяться к корпусу 2 камеры с возможностью отсоединения. Как показано на фиг. 1, в объективе 3 обеспечена оптическая система формирования изображения, которая включает в себя линзы 31, 32, 33 и 34 и диафрагму 35.

[0016] Линза 33 является фокусирующей линзой, которую можно перемещать в направлении оптической оси L1 таким образом, чтобы можно было регулировать фокусное расстояние оптической системы формирования изображения. Фокусирующая линза 33 обеспечена подвижной вдоль оптической оси L1 объектива 3, и позицию фокусирующей линзы 33 можно регулировать приводным двигателем 331 фокусирующей линзы, обнаруживая ее кодером 332 для фокусирующей линзы.

[0017] Конкретная конфигурация механизма перемещения для фокусирующей линзы 33 вдоль оптической оси L1 не имеет конкретных ограничений. В порядке одного примера, вращающееся кольцо вставлено с возможностью вращения в неподвижное кольцо, прикрепленное к объективу 3. На внутренней окружной поверхности этого вращающегося кольца сформирована винтовая канавка (спиральная канавка). Конец оправы линзы, к которому прикреплена фокусирующая линза 33, входит в зацепление с винтовой канавкой. Приводной двигатель 331 фокусирующей линзы используется для вращения вращающегося кольца, благодаря чему фокусирующая линза 33, прикрепленная к оправе линзы, перемещается прямолинейно вдоль оптической оси L1.

[0018] Как описано выше, путем вращения вращающегося кольца относительно объектива 3, фокусирующая линза 33, прикрепленная к оправе линзы, перемещается прямолинейно в направлении оптической оси L1. В объективе 3 обеспечен приводной двигатель 331 фокусирующей линзы в качестве источника движущей силой для вышеописанного перемещения. Приводной двигатель 331 фокусирующей линзы и вращающееся кольцо связаны, например, передачей, содержащей множество шестерен. Если ведущий вал приводного двигателя 331 фокусирующей линзы приводится в движение для вращения в любом направлении, то эта движущая сила будет передаваться вращающемуся кольцу с заранее определенным передаточным числом для приведения его в движение в любом направлении, таким образом перемещая фокусирующую линзу 33, прикрепленную к оправе линзы, прямолинейно в определенном направлении вдоль оптической оси L1. Если же ведущий вал приводного двигателя 331 фокусирующей линзы приводится в движение для вращения в противоположном направлении, то шестерни передачи также вращаются в противоположных направлениях, и фокусирующая линза 33 будет двигаться прямолинейно в противоположном направлении вдоль оптической оси L1.

[0019] Позиция фокусирующей линзы 33 обнаруживается кодером 332 для фокусирующей линзы. Как описано выше, позиция в направлении оптической оси L1 фокусирующей линзы 33 коррелирует с углом поворота вращающегося кольца, что позволяет определять ее путем обнаружения относительного угла поворота вращающегося кольца, например, относительно объектива 3.

[0020] В качестве кодера 332 для фокусирующей линзы в настоящем варианте осуществления можно использовать тот, который обнаруживает вращение вращающегося диска, связанного с вращательным приводом вращающегося кольца фотодатчиком, например фотопрерывателем для вывода импульсного сигнала, соответствующего скорости вращения, или тот, который приводит рисунок кодера на поверхности гибкой печатной платы, предусмотренной на любом из неподвижного кольца и вращающегося кольца в контакт со щеточным контактом, который обеспечен на другом, и обнаруживает изменение позиции контакта, соответствующее величине перемещения вращающегося кольца (либо в направлении вращения, либо в направлении оптической оси) с помощью схемы обнаружения и т.д.

[0021] Фокусирующую линзу 33 можно перемещать путем вращения вышеописанного вращающегося кольца от конца на стороне корпуса камеры (именуемой также "ближним концом") к концу на стороне объекта (именуемой также "концом бесконечности") в направлении оптической оси L1. Кодер 332 для фокусирующей линзы обнаруживает текущую позицию фокусирующей линзы 33 и выводит информацию текущей позиции. Блок 36 управления объектива осуществляет управление для передачи информации текущей позиции на блок 21 управления камеры. Блок 21 управления камеры использует информацию текущей позиции для вычисления конечной позиции движения фокусирующей линзы 33, скорости движения для фокусирующей линзы 33 или скорости перемещения плоскости изображения (далее именуемую "информацией движения"). Блок 21 управления камеры осуществляет управление для передачи информации движения на блок 36 управления объектива. На основании информации движения, блок 36 управления объектива осуществляет управление приводом для приводного двигателя 331 фокусирующей линзы.

[0022] С другой стороны, линза 32 является линзой трансфокации, которую можно перемещать в направлении оптической оси L1 таким образом, чтобы можно было регулировать увеличение при формировании изображения оптической системы формирования изображения. Аналогично случаю вышеописанной фокусирующей линзы 33, позицию линзы 32 трансфокации можно регулировать приводным двигателем 321 линзы трансфокации, обнаруживая ее кодером 322 для линзы трансфокации. Позицию линзы 32 трансфокации можно регулировать, оперируя кнопкой трансфокации, предусмотренной на операционном блоке 28, или оперируя кольцом трансфокации (не показан), предусмотренным на объективе 3. Механизм перемещения для линзы 32 трансфокации вдоль оптической оси L1 может быть идентичен вышеописанному механизму для фокусирующей линзы 33. Конфигурации кодера 322 для линзы трансфокации и приводного двигателя 321 линзы трансфокации, также могут быть такими же, как для кодера 332 для фокусирующей линзы и приводного двигателя 331 фокусирующей линзы.

[0023] Диафрагма 35 выполнена так, что размер диафрагмы, центрированный по оптической оси L1, можно регулировать для ограничения величины световых пучков, которые проходят через вышеописанную оптическую систему формирования изображения и достигают устройства 22 формирования изображения и для регулировки величины размывания. Размер диафрагмы 35 регулируется подходящим размером диафрагмы, вычисленным в режиме автоматической экспозиции, который отправляется от блока 21 управления камеры, например, через блок 36 управления объектива. Эта регулировка также может осуществляться размером диафрагмы, установленным вручную с использованием операционного блока 28, предусмотренного на корпусе 2 камеры, вводимым от блока 21 управления камеры на блок 36 управления объектива. Размер диафрагмы для диафрагмы 35 обнаруживается датчиком диафрагмы, не показан, и блок 36 управления объектива распознает текущий размер диафрагмы.

[0024] Память 37 объектива обеспечена для сохранения коэффициента K перемещения плоскости изображения. Используемый здесь коэффициент K перемещения плоскости изображения представляет собой значение, который представляет отношение соответствия между величиной движения фокусирующей линзы 33 и величиной перемещения плоскости изображения, и может представлять собой отношение, задаваемое, например, величиной движения фокусирующей линзы 33 и величиной перемещения плоскости изображения. Согласно настоящему варианту осуществления, коэффициент перемещения плоскости изображения можно получить с использованием нижеприведенного выражения (1), например, и в этом случае с увеличением коэффициента K перемещения плоскости изображения, величина перемещения плоскости изображения вследствие приведения в движение фокусирующей линзы 33 также возрастает.

(коэффициент K перемещения плоскости изображения)=(величина перемещения плоскости изображения)/(величина движения фокусирующей линзы 33) …(1)

В камере 1 согласно настоящему варианту осуществления, даже при одинаковой величине движения фокусирующей линзы 33, разная позиция линзы для фокусирующей линзы 33 дает разную величину перемещения плоскости изображения. Аналогичным образом, даже при одинаковой величине движения фокусирующей линзы 33, разная позиция линзы для линзы 32 трансфокации дает разную величину перемещения плоскости изображения. Таким образом, коэффициент перемещения плоскости изображения изменяется в зависимости от позиции линзы на оптической оси фокусирующей линзы 33, а также от позиции линзы на оптической оси линзы 32 трансфокации, и блок 36 управления объектива согласно настоящему варианту осуществления, таким образом, действует для сохранения коэффициента K перемещения плоскости изображения для каждой позиции линзы для фокусирующей линзы 33 и для каждой позиции линзы для линзы 32 трансфокации.

[0025] Фиг. 6 изображает таблицу, которая хранится в памяти 37 объектива и демонстрирует соотношение между позицией линзы для линзы 32 трансфокации (фокусным расстоянием) и позицией линзы для фокусирующей линзы 33 (расстоянием формирования изображения), и коэффициентом K перемещения плоскости изображения. Таблица, изображенная на фиг. 6, выполнена так, что размах движения линзы 32 трансфокации делится на девять сегментов от "f1" до "f9" в указанном порядке от ближнего конца к концу бесконечности, тогда как размах движения фокусирующей линзы 33 также делится на девять сегментов от "D1" до "D9" в указанном порядке от ближнего конца к концу бесконечности, чтобы таким образом сохранить коэффициент K перемещения плоскости изображения, соответствующий каждой позиции линзы. Например, когда позиция линзы для линзы 32 трансфокации (фокусное расстояние) находится в "f1", и позиция линзы для фокусирующей линзы 33 (расстояние формирования изображения) находится в "D1", коэффициент K перемещения плоскости изображения равен "K11". В вышеприведенном примере, таблица, изображенная на фиг. 6, выполнена так, что размах движения каждой линзы делится на девять сегментов, но кратность разделения не имеет конкретных ограничений и может быть установлена произвольно.

[0026] Теперь, согласно фиг. 6, опишем максимальный коэффициент K_max перемещения плоскости изображения и минимальный коэффициент K_min перемещения плоскости изображения.

Используемый здесь максимальный коэффициент K_max перемещения плоскости изображения является значением, которое соответствует максимальному значению коэффициента K перемещения плоскости изображения. Предпочтительно, чтобы максимальный коэффициент K_max перемещения плоскости изображения изменялся в зависимости от текущей позиции линзы для линзы 32 трансфокации. Также предпочтительно, чтобы, когда текущая позиция линзы для линзы 32 трансфокации не изменяется, максимальный коэффициент K_max перемещения плоскости изображения является постоянным значением (фиксированным значением) даже если текущая позиция линзы для фокусирующей линзы 33 изменяется. Таким образом, предпочтительно, чтобы максимальный коэффициент K_max перемещения плоскости изображения имел фиксированное значение (постоянное значение), которое определяется в зависимости от позиции линзы для линзы 32 трансфокации (фокусного расстояния) и который не зависит от позиции линзы для фокусирующей линзы 33 (расстояния формирования изображения).

[0027] Например, на фиг. 6, каждый из "K11", "K21", "K31", "K41", "K52", "K62", "K72", "K82" и "K91" в серых ячейках является максимальным коэффициентом K_max перемещения плоскости изображения, который представляет максимальное значение среди коэффициентов K перемещения плоскости изображения в каждой позиции линзы для линзы 32 трансфокации (для каждого фокусного расстояния). В частности, при условии, что позиция линзы для линзы 32 трансфокации (фокусное расстояние) находится в "f1", "K11" в качестве коэффициента K перемещения плоскости изображения, когда позиция линзы для фокусирующей линзы 33 (расстояние формирования изображения) находится в "D1" из позиций от "D1" до "D9" является максимальным коэффициентом K_max перемещения плоскости изображения, который представляет максимальное значение. Таким образом, "K11" в качестве коэффициента K перемещения плоскости изображения, когда позиция линзы для фокусирующей линзы 33 (расстояние формирования изображения) находится в "D1" представляет максимальное значение среди "K11"-"K19" которые являются коэффициентами K перемещения плоскости изображения, когда соответствующие позиции линзы (расстояния формирования изображения) находятся в "D1"-"D9". Аналогичным образом, при условии, что позиция линзы для линзы 32 трансфокации (фокусное расстояние) находится в "f2", "K21" в качестве коэффициента K перемещения плоскости изображения, когда позиция линзы для фокусирующей линзы 33 (расстояние формирования изображения) находится в "D1", также представляет максимальное значение среди "K21"-"K29", которые являются коэффициентами K перемещения плоскости изображения, когда соответствующие позиции линзы (расстояния формирования изображения) находятся в "D1"-"D9". Таким образом, "K21" является максимальным коэффициентом K_max перемещения плоскости изображения. То же самое справедливо для случая, когда позиция линзы для линзы 32 трансфокации (фокусное расстояние) находится в каждом из "f3"-"f9", и в этом случае каждый из "K31", "K41", "K52", "K62", "K72", "K82" и "K91" в серых ячейках является максимальным коэффициентом K_max перемещения плоскости изображения.

[0028] Аналогичным образом, используемый здесь минимальный коэффициент K_min перемещения плоскости изображения является значением, которое соответствует минимальному значению коэффициента K перемещения плоскости изображения. Предпочтительно, чтобы минимальный коэффициент K_min перемещения плоскости изображения изменялся в зависимости от текущей позиции линзы для линзы 32 трансфокации. Также предпочтительно, чтобы, когда текущая позиция линзы для линзы 32 трансфокации не изменяется, минимальный коэффициент K_min перемещения плоскости изображения имел постоянное значение (фиксированное значение), даже если текущая позиция линзы для фокусирующей линзы 33 изменяется. Например, на фиг. 6, каждый из "K19", "K29", "K39", "K49", "K59", "K69", "K79", "K89" и "K99" в заштрихованных ячейках является минимальным коэффициентом K_min перемещения плоскости изображения, который представляет минимальное значение среди коэффициентов K перемещения плоскости изображения в каждой позиции линзы для линзы 32 трансфокации (для каждого фокусного расстояния).

[0029] Таким образом, как показано на фиг. 6, в памяти 37 объектива хранятся: коэффициенты K перемещения плоскости изображения, которые соответствуют соответствующим позициям линзы для линзы 32 трансфокации (фокусным расстояниям) и соответствующим позициям линзы для фокусирующей линзы 33 (расстояниям формирования изображения); максимальный коэффициент K_max перемещения плоскости изображения, который представляет максимальное значение среди коэффициентов K перемещения плоскости изображения для каждой позиции линзы для линзы 32 трансфокации (фокусного расстояния); и минимальный коэффициент K_min перемещения плоскости изображения, который представляет минимальное значение среди коэффициентов K перемещения плоскости изображения для каждой позиции линзы для линзы 32 трансфокации (фокусного расстояния).

[0030] Электрические контакты 403, предусмотренные на монтажном блоке 401 корпуса 2 камеры и электрические контакты 404 предусмотренный на монтажном блоке 402 объектива 3 соединены друг с другом таким образом, чтобы электрически соединять блок 36 управления объектива с блоком 21 управления камеры через приемопередающий блок 38 объектива и приемопередающий блок 29 камеры.

Согласно настоящему варианту осуществления, блок 21 управления камеры и блок 36 управления объектива осуществляют стационарную связь между собой и также осуществляют нестационарную связь, как будет описано ниже. При осуществлении стационарной связи, блок 21 управления камеры неоднократно передает с заранее определенным интервалом (например, интервалом от десятков миллисекунд до сотен миллисекунд) первый сигнал запроса, который запрашивает информацию объектива, на блок 36 управления объектива через приемопередающий блок 29 камеры и приемопередающий блок 38 объектива. Будучи инициирована, стационарная связь, предпочтительно, может продолжаться с заранее определенным интервалом до отключения питания.

[0031] Кроме того, блок 21 управления камеры передает команды, например, для приведения в движение линзы 32 трансфокации, приведения в движение фокусирующей линзы 33 и регулировки размера диафрагмы для диафрагмы 35, на блок 36 управления объектива.

Блок 36 управления объектива, при осуществлении стационарной связи, принимает команды, например, для регулировки размера диафрагмы, и осуществляет управление на основании принятых команд. Блок 36 управления объектива, в случае приема первог
