Генератор магнитного поля, способ управления генератором магнитного поля и устройство для обработки носителя магнитной записи

Генератор магнитного поля, способ управления генератором магнитного поля и устройство для обработки носителя магнитной записи

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к генератору магнитного поля, выполненному с возможностью генерирования искажающего магнитного поля, способу управления генератором магнитного поля и устройство для обработки носителя магнитной записи, оборудованному генератором магнитного поля, выполненному с возможностью считывания магнитных данных, записанных в носителе магнитной записи, и/или записи магнитных данных в носитель магнитной записи.

УРОВЕНЬ ТЕХНИКИ

[0002] Обычно считывающее устройство для карт широко используется в качестве устройство для обработки носителя магнитной записи, в котором выполняется считывание магнитных данных, записанных в носителе магнитной записи, выполненном в форме карты в качестве носителя магнитной записи (далее, называемого "картой"), и/или запись магнитных данных в карту. Считывающее устройство этого типа, например, устанавливается и используется в главном устройстве, таком как банкомат (автоматизированная кассовая машина), который установлен в финансовом учреждении, таком как банк. Кроме того, в такой области, как финансовое учреждение, в которой используется считывающее устройство для карт, незаконный захват магнитных данных с карты с мошенническими целями посредством магнитной головки, прикрепленной к передней стороне узла приема карт считывающего устройства для карт, иными словами, так называемый скимминг, обычно становится большой проблемой.

[0003] Для решения данной проблемы традиционное считывающее устройство для карт обеспечивают генератором магнитного поля, выполненным с возможностью генерирования искажающего магнитного поля для внесения искажений в считывание магнитных данных карты магнитной головкой для скимминга (далее обозначенной как "скимминговая магнитная головка"), которая прикреплена к передней стороне отверстия для вставки карты (см, например, патентную литературу 1). В считывающем устройстве для карт, описанном в патентной литературе 1, представлен способ, согласно которому отверстии для вставки карты считывающего устройства для карт обеспечен генератор магнитного поля (магнетизма), и считывание магнитных данных с карты пользователя посредством скимминговой магнитной головки нарушается искажающим магнитным полем (магнетизмом), генерируемым посредством генератора магнитного поля (магнетизма).

[0004] Согласно данному способу в качестве схемы для генерирования искажающего магнитного поля используется конструкция, в которой источник питания катушки (индуктивного элемента) запускается транзистором, выполняющим функцию переключения.

[0005] В считывающем устройстве для карт, показанном в патентной литературе 1, генератором вышеуказанного магнитного поля (магнетизма) управляют следующим образом. Обычно с мошенническими целями к отверстию для вставки карты в считывающем устройстве для карт прикрепляют скимминговую магнитную головку, которая является магнитной головкой и магнитным считывающим устройством для считывания магнитных данных с карты. Для препятствования считыванию магнитных данных скимминговой магнитной головкой генерируется искажающее магнитное поле, направленное к скимминговой магнитной головке.

[0006] ПАТЕНТНАЯ ЛИТЕРАТУРА

Патентный документ 1 - Опубликованный патент Японии №2001-67524 (или патент Японии №3936496)

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ПРОБЛЕМА

[0007] Однако в генераторе магнитного поля, используемом в патентной литературе 1, источником питания для катушки (индуктивного элемента) управляет схема, которая запускается транзистором, выполняющим переключающую функцию, и, таким образом, генерация магнитного поля выполняется временно, в результате чего может возникнуть ситуация, в которой время действия искажения является коротким или магнитное поле является слабым.

[0008] Таким образом, ввиду вышесказанного, задача настоящего изобретения состоит в обеспечении генератора магнитного поля, способа управления генератором магнитного поля и устройство для обработки носителя магнитной записи, которые выполнены с возможностью непрерывной и эффективной генерации искажающего магнитного поля.

СРЕДСТВО ДЛЯ РЕШЕНИЯ ПРОБЛЕМЫ

[0009] Согласно первому аспекту настоящего изобретения генератор магнитного поля содержит: узел генерации магнитного поля, содержащий резонансную часть, в которой индуктивный элемент и конденсатор соединены друг с другом, и который выполнен таким образом, что переменный ток протекает между индуктивным элементом и конденсатором при зарядке конденсатора и его разрядке для генерирования магнитного поля во время резонанса; блок отслеживания направления тока, который отслеживает направление тока, протекающего через индуктивный элемент узла генерации магнитного поля; и блок определения, который управляет временем зарядки в узле генерации магнитного поля в зависимости от направления тока, протекающего через индуктивный элемент, причем время установлено путем отслеживания блоком отслеживания направления тока.

[0010] Согласно этой конструкции искажающее магнитное поле может непрерывно генерироваться, и время накапливания электрического заряда путем подачи постоянного тока к конденсатору резонансной части может быть установлено соответствующим образом путем отслеживания направления тока, протекающего через индуктивный элемент, и, таким образом, искажающим магнитным полем можно эффективно управлять с высокой степенью точности.

[0011] Предпочтительно в индуктивном элементе поочередно протекает ток первого направления от его первого конца к его второму концу, и ток второго направления от его второго конца к его первому концу, и блок определения содержит: блок определения направления тока, который определяет, переключен ли ток, протекающий через индуктивный элемент, для протекания в первом направлении, на основании результата отслеживания блоком отслеживания направления тока; и блок управляющих инструкций, который запускает и управляет зарядкой узла генерации магнитного поля на основании того, что ток, протекающий через индуктивный элемент, переключен для протекания в первом направлении. Согласно этой конструкции определяют, переключен ли ток, протекающий через индуктивный элемент, для протекания в первом направлении, на основании результата отслеживания блоком отслеживания направления тока, и, таким образом, время для пополнения электрического заряда за счет подачи постоянного тока к конденсатору резонансной части может быть установлено соответствующим образом с высокой степенью точности.

[0012] Предпочтительно блок определения содержит блок определения времени, который определяет, истекло ли предварительно заданное время резонанса после прекращения зарядки, и блок управляющих инструкций подтверждает, что время резонанса истекло, и ток, протекающий через индуктивный элемент, переключен для протекания в первом направлении, и запускает и управляет зарядкой узла генерации магнитного поля. Согласно этой конструкции определяют предварительно заданное время резонанса, и после истечения соответствующего времени подтверждают, что ток переключен к первому направлению. Таким образом, время для пополнения электрического заряда за счет подачи постоянного тока к конденсатору резонансной части может быть дополнительно установлено соответствующим образом с высокой степенью точности

[0013] Предпочтительно блок определения времени блока определения определяет, истекло ли предварительно заданное время отслеживания, после истечения времени резонанса, и блок управляющих инструкций запускает и управляет зарядкой узла генерации магнитного поля, если время отслеживания истекло, и ток, протекающий через индуктивный элемент, не переключен для протекания в первом направлении. Согласно этой конструкции блок определения времени определяет, истекло ли предварительно заданное время отслеживания, и блок управляющих инструкций запускает и управляет зарядкой узла генерации магнитного поля, если ток, протекающий через индуктивный элемент, не переключен для протекания в первом направлении после истечения времени отслеживания, и, таким образом, зарядка и резонанс могут выполняться непрерывно в течение необходимого периода.

[0014] Предпочтительно блок определения времени блока определения определяет, истекло ли предварительно заданное время зарядки, и блок управляющих инструкций возбуждает резонанс после истечения времени зарядки, если на основании результата отслеживания блока отслеживания направления тока определено, что ток, протекающий через индуктивный элемент, переключен для протекания в первом направлении в пределах времени зарядки. Согласно этой конструкции если блок управляющих инструкций распознает, что предварительно заданное время "Тс" зарядки истекло, узел генерации магнитного поля запускается и управляется в резонансном режиме, и, таким образом, резонанс может быть возбужден в соответствующий момент времени.

[0015] Предпочтительно блок управляющих инструкций блока определения завершает свою работу как ошибочную, если ток, протекающий через индуктивный элемент, не переключен для протекания в первом направлении в пределах времени зарядки. Согласно этой конструкции в случае, если ток, протекающий через индуктивный элемент, не переключен для протекания в первом направлении, блок определения завершает питание и управление узлом генерации магнитного поля как ошибочные. Таким образом, может быть обнаружен отказ резонансной части из-за повреждения или тому подобного, и, таким образом, может быть улучшена надежность генератора магнитного поля.

[0016] Предпочтительно блок определения содержит блок определения времени, который определяет, истекло ли предварительно заданное время резонанса после прекращения зарядки, и определяет истекло ли предварительно заданное время отслеживания, после истечения времени резонанса, блок определения направления тока получает количество инверсий тока, протекающего через индуктивный элемент, в пределах времени резонанса, на основании результата отслеживания блоком отслеживания направления тока, и блок управляющих инструкций запускает и управляет узлом генерации магнитного поля в зависимости оттока, протекающего через индуктивный элемент, на основании результата отслеживания блоком отслеживания направления тока в течение времени отслеживания в случае, если полученное количество инверсий в пределах времени резонанса не меньше, чем заданное количество. Согласно этой конструкции блок определения направления тока получает количество инверсий тока, протекающего через индуктивный элемент, в пределах времени резонанса, и блок управляющих инструкций запускает и управляет узлом генерации магнитного поля в зависимости от тока, протекающего через индуктивный элемент, если полученное количество инверсий не меньше, чем заданное количество. Таким образом, момент времени для пополнения электрического заряда путем подачи постоянного тока к конденсатору резонансной части может быть установлена соответствующим образом с дополнительной высокой степенью точности.

[0017] Предпочтительно блок управляющих инструкций блока определения завершает питание и управление узлом генерации магнитного поля как ошибочные в случае, если полученное количество инверсий в пределах времени резонанса не достигает заданного количества. Согласно еще одному варианту реализации блок определения времени в блоке определения определяет, истекло ли предварительно заданное время отслеживания, и блок управляющих инструкций завершает питание и управление узлом генерации магнитного поля как ошибочные без зарядки узла генерации магнитного поля в случае, если ток, протекающий через индуктивный элемент, не переключен для протекания в первом направлении, даже если время отслеживания истекло. Согласно этой конструкции блок определения всегда отслеживает текущее состояние катушки, которая является индуктивным элементом, и, таким образом, может быть обнаружен отказ резонансной части из-за повреждения или тому подобного, и надежность генератора магнитного поля может быть улучшена.

[0018] Согласно второму аспекту настоящего изобретения способ управления генератором магнитного поля включает в себя: предварительное обеспечение резонансной части, в которой индуктивный элемент и конденсатор соединены друг с другом, протекание переменного тока между индуктивным элементом и конденсатором при зарядке конденсатора и его разрядке, и если узел генерации магнитного поля для генерирования магнитного поля путем резонанса должен быть запущен и должен управляться, отслеживание направления тока, протекающего через индуктивный элемент узла генерации магнитного поля, и управление временем зарядки узла генерации магнитного поля в зависимости от направления тока, протекающего через индуктивный элемент, которое получено отслеживанием.

[0019] Согласно данному способу может непрерывно генерироваться искажающее магнитное поле, и момент времени для пополнения электрического заряда подачей постоянного тока к конденсатору резонансной части может быть установлен соответствующим образом путем отслеживания направление тока, протекающего через индуктивный элемент, и, таким образом, искажающим магнитным полем можно эффективно управлять с высокой степенью точности.

[0020] Согласно третьему аспекту настоящего изобретения устройство для обработки носителя магнитной записи, выполненное с возможностью обработки магнитной информации, записанной на носителе магнитной записи, содержит: генератор магнитного поля, выполненный с возможностью генерирования магнитного поля для искажающего считывания магнитной информации с носителя магнитной носителя. Генератор магнитного поля содержит: узел генерации магнитного поля, содержащий резонансную часть, в которой индуктивный элемент и конденсатор соединены друг с другом, и который выполнен таким образом, что переменный ток протекает между индуктивным элементом и конденсатором при зарядке конденсатора и его разрядке для генерирования магнитного поля во время резонанса; блок отслеживания направления тока, который отслеживает направление тока, протекающего через индуктивный элемент узла генерации магнитного поля; и блок определения, который управляет временем зарядки в узле генерации магнитного поля в зависимости от направления тока, протекающего через индуктивный элемент, причем время установлено путем отслеживания блоком отслеживания направления тока. Согласно этой конструкции время для пополнения электрического заряда за счет подачи постоянного тока к конденсатору резонансной части может быть установлено соответствующим образом, и искажающим магнитным полем можно эффективно управлять с высокой степенью точности. Кроме того, в устройство для обработки носителя магнитной записи искажающее магнитное поле генерируется с соответствующими периодом и интенсивностью, и, таким образом, незаконный захват магнитных данных может быть надежно предотвращен с высокой степенью точности.

ДОСТИГАЕМЫЕ ТЕХНИЧЕСКИЕ РЕЗУЛЬТАТЫ

[0021] Согласно настоящему изобретению искажающее магнитное поле может генерироваться непрерывно и эффективно.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0022] На ФИГ. 1 представлен вид, показывающий структурную схему основной части считывающего устройства для карт в качестве устройство для обработки носителя магнитной записи согласно одному варианту реализации настоящего изобретения.

На ФИГ. 2 представлен вид, показывающий структурную схему узла приема карт в считывающем устройстве для карт в качестве устройства для обработки носителя магнитной записи согласно одному варианту реализации.

На ФИГ. 3 представлена блок-схема, показывающая структурную схему управляющего блока и относящихся к нему частей считывающего устройства для карт, показанного на ФИГ. 1.

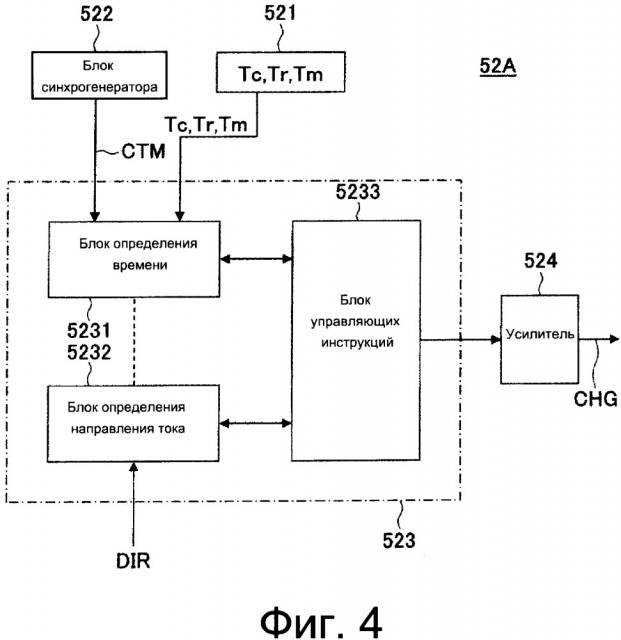

На ФИГ. 4 представлена блок-схема, показывающая первый конструктивный пример схемы управления питанием согласно одному варианту реализации.

На ФИГ. 5 представлена блок-схема, показывающая второй конструктивный пример схемы управления питанием согласно одному варианту реализации.

На ФИГ. 6 представлен схематический вид, показывающий положение, в котором скимминговое магнитное главное устройство прикреплено к наружной стороне устройства.

На ФИГ. 7 представлена принципиальная схема, показывающая узел генерации магнитного поля, схему управления питанием и схему отслеживания направления тока генератора магнитного поля согласно одному варианту реализации настоящего изобретения.

На ФИГ. 8 представлена диаграмма волновой формы для описания работы генератора магнитного поля согласно одному варианту реализации.

На ФИГ. 9 представлена блок-схема, описывающая работу устройства в случае, если в качестве схемы управления питанием использован первый конструктивный пример, показанный на ФИГ. 4.

На ФИГ. 10 представлена блок-схема, описывающая работу устройства в случае, если в качестве схемы управления питанием использован второй конструктивный пример, показанный на ФИГ. 5.

На ФИГ. 11 представлена диаграмма волновой формы, показывающая режим работы, при котором операции зарядки и резонанса выполняются обычным образом, в случае, если отсутствует отслеживание электрического направления тока.

На ФИГ. 12 представлена диаграмма волновой формы, показывающая режим работы, при котором операции зарядки и резонанса не выполняются обычным образом, в случае, если отсутствует отслеживание электрического направления тока.

На ФИГ. 13 представлена блок-схема операции втягивания карты.

На ФИГ. 14 представлен вид, объясняющий операцию втягивания карты.

На ФИГ. 15 представлена блок-схема операции выброса карты.

На ФИГ. 16 представлен вид, объясняющий операцию выброса карты.

На ФИГ. 17 представлена еще одна структурная схема управляющего блока и связанных с ним частей считывающего устройства для карт, показанного на ФИГ. 1.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0023] Ниже со ссылкой на сопроводительные чертежи будет описан один вариант реализации настоящего изобретения.

[0024] Согласно данному варианту реализации в качестве примера будет описано считывающее устройство для карт в качестве устройства для обработки носителя магнитной записи, в котором считываются магнитные данные, записанные в имеющем форму карты носителе записи, или записываются магнитные данные.

[0025] В приведенных ниже описаниях, во-первых, описывается структурная схема считывающего устройства для карт согласно данному варианту реализации, и затем описывается конкретная структура схемы, работа и т.п.генератора магнитного поля, выполненного с возможностью генерирования искажающего магнитного поля. Кроме того, описаны операции приема и выброса карты в считывающем устройстве для карт в сочетании с временем управления генератором магнитного поля.

[0026] СТРУКТУРНАЯ СХЕМА СЧИТЫВАЮЩЕГО УСТРОЙСТВА ДЛЯ КАРТ

На ФИГ. 1 представлен вид, показывающий структурную схему основной части считывающего устройства для карт в качестве устройства для обработки носителя магнитной записи согласно одному варианту реализации настоящего изобретения.

На ФИГ. 2 представлен вид, показывающий структурную схему узла приема карт в считывающем устройстве для карт в качестве устройства для обработки носителя магнитной записи согласно одному варианту реализации.

[0027] Считывающее устройство 10 для карт согласно данному варианту реализации является устройством для обработки носителя магнитной записи, выполненным с возможностью считывания магнитных данных, записанных в магнитной дорожке "mp", выполненной на карте "МС", и/или записи магнитных данных на карте "МС", и, например, установлено и используется в заданном главном устройстве, таком как автоматическая кассовая машина (банкомат), который установлен в финансовом учреждении и т.п. Считывающее устройство 10 расположено на задней стороне лицевой панели 20, которая образует переднюю часть корпуса главного устройства. Лицевая панель 20 сформирована с отверстием 21, сквозь которое вставляется или выбрасывается карта "МС" в качестве носителя магнитной записи, на котором записаны магнитные данные.

[0028] Считывающее устройство 10 для карт содержит, как показано на ФИГ. 1, узел 30 обработки карт, выполненный с возможностью считывания магнитных данных, записанных на карте "МС", и/или записи магнитных данных на карте "МС", узел 31 приема карт, выполненный с отверстием 311 для вставки карты, сквозь которое вставляется и выбрасывается карта "МС", управляющий блок 40 для управления считывающим устройством 10 и генератор 50 магнитного поля, выполненный с возможностью генерирования искажающего магнитного поля для препятствования считыванию магнитных данных с карты "МС" скимминговой (используемой в мошеннических целях) магнитной головкой. Внутренняя часть считывающего устройства 10 сформирована с транспортировочным каналом 32 для транспортировки карт, в котором транспортируется карта "МС", вставленная в отверстие 311 для вставки карты. Кроме того, управляющий блок 40 выполнен с возможностью реализации различных функций управления считывающим устройством 10, установленным на схемной плате (не показана).

[0029] Согласно данному варианту реализации карта "МС" транспортируется в направлении "X" (правое и левое направление), как показано на ФИГ. 1 и 2. Иными словами, направление "X" является направлением транспортировки карты "МС". Кроме того, направление "Z" (верхнее и нижнее направление) на ФИГ. 1 является направлением вдоль толщины карты "МС", и направление "Y" (направление, перпендикулярное плоскости чертежа на ФИГ. 1), как показано на ФИГ. 1 и 2, является перпендикулярным направлению "X", и направление "Z" является направлением вдоль ширины (короткое направление ширины) карты "МС".

[0030] Карта "МС" является, например, прямоугольной картой, выполненной из винилхлорида, толщина которой составляет примерно 0,7-0,8 мм. Карта "МС" сформирована с магнитной полосой "mp". Карта "МС" может быть скреплена с чипом интегральной схемы и может иметь встроенную антенну для связи. Кроме того, карта "МС" может быть картой, выполненной из полиэтилентерефталата (PET), толщина которой составляет примерно 0,18-0,36 мм, или может быть бумажной картой, имеющей заданную толщину.

[0031] Узел 30 обработки карт содержит транспортирующий карту механизм 33, выполненный с возможностью транспортирования карты "МС" вдоль транспортировочного канала 32, магнитную головку 34, выполненную с возможностью считывания и/или записи магнитных данных, и фотодатчик 35, выполненный с возможностью обнаружения наличия/отсутствия карты "МС" в транспортировочном канале 32 для карты.

[0032] Транспортирующий карту механизм 33 содержит три транспортировочных ролика 331-333, ведущий двигатель 36, выполненный с возможностью приведения в действие транспортировочные ролики 331-333, и трансмиссионный механизм (не показан), выполненный с возможностью передачи мощности от ведущего двигателя 36 к транспортировочным роликам 331-333. Кроме того, транспортирующий карту механизм 33 содержит прижимные ролики 334-336, которые расположены противоположно соответствующим транспортировочным роликам 331-333 и сближены с транспортировочными роликами 331-333. Три транспортировочных ролика 331-333 расположены отдельно друг от друга с заданным расстоянием между ними в направлении транспортировки карты "МС".

[0033] Транспортировочные ролики 331, 332 и 333 приводятся во вращение ведущим двигателем 36 под управлением управляющего блока 40.

[0034] Магнитная головка 34, как показано на ФИГ. 1, расположена таким образом, что центр вращения транспортировочного ролика 332, расположенного в центральной части узла 30 обработки карт в направлении транспортировки карты "МС", и центр магнитной головки 34 по существу совпадают друг с другом в направлении "X". Кроме того, прижимной ролик 335 расположен напротив магнитной головки 34 для приложения силы к карте "МС", проходящей в транспортировочном канале 32, прижимающей карту к магнитной головке 34.

[0035] Фотодатчик 35 является датчиком оптического типа, имеющим светоизлучающий элемент и светопринимающий элемент. Согласно данному варианту реализации магнитная головка 34 начинает считывать магнитные данные, записанные в магнитной полосе "mp", непосредственно после того, как конец карты "МС" обнаружен фотодатчиком 351, и считывание магнитных данных заканчивается точно перед тем, как карта "МС" перестанет обнаруживаться фотодатчиком 351. Иными словами, согласно данному варианту реализации фотодатчик 351 может обнаруживать, выполняется или не выполняется считывание магнитных данных магнитной головкой 34.

[0036] Узел 31 приема карт содержит механизм 37 обнаружения вставки карты, выполненный с возможностью обнаружения, вставлена ли карта "МС" в отверстие 311 для вставки карты, затвор 38, выполненный с возможностью открывания и закрывания транспортировочного канала 32, и головку (магнитную головку) 39 предварительного считывания, выполненную с возможностью считывания магнитных данных, записанных в магнитной полосе "mp".

[0037] Механизм 37 обнаружения вставки карты содержит датчик 371 ширины карты в качестве датчика обнаружения карты, который, например, как показано на ФИГ. 2, включается, когда одна концевая часть в направлении ширины вставленной карты "МС" сжата в боковом направлении (направлении "Y"), и выключается, когда карта "МС" отделена и освобождена из ее сжатого положения.

[0038] Механизм 37 обнаружения вставки карты может быть оборудован, например, датчиком ширины карты (датчиком обнаружения карты), который обнаруживает, контактирует ли рычаг датчика, не показывавший контактирования с одной концевой частью в направлении ширины карты "МС", с картой "МС". В этом случае рычаг датчика обнаружения вставления карты поворачивается вместе с заданным поворотным валом в качестве центра вращения и располагается таким образом, чтобы иметь возможность вдвижения в транспортировочный канал 32 и выдвижения из канала.

[0039] Датчик 371 ширины карты может быть оптическим датчиком, имеющим светоизлучающий элемент и светопринимающий элемент. Кроме того, механизм 37 обнаружения вставки карты может быть механизмом обнаружения механического типа, имеющим контактный элемент, выполненный с возможностью непосредственного контактирования с концевой частью в направлении ширины карты "МС".

[0040] Головка 39 предварительного считывания расположена вблизи отверстия 311 для вставки карты в направлении транспортировки карты "МС". В частности, головка 39 предварительного считывания расположена вблизи механизма 37 обнаружения вставки карты, например, вблизи контактной части датчика 371 ширины карты, контактирующей с картой "МС". Согласно данному варианту реализации головка 39 предварительного считывания считывает магнитные данные, записанные в магнитной полосе "mp", начиная с момента времени непосредственно после обнаружения конца карты "МС" механизмом 37 обнаружения вставки карты, и заканчивает считывание магнитных данных прежде, чем карта "МС" перестанет обнаруживаться механизмом 37 обнаружения вставки карты. Иными словами, согласно данному варианту реализации механизм 37 обнаружения вставки карты может обнаруживать, выполняется ли считывание магнитных данных головкой 39 предварительного считывания.

[0041] Генератор 50 магнитного поля содержит: узел генерации магнитного поля, имеющий резонансную часть (резонансный контур), в которой индуктивный элемент и конденсатор соединены друг с другом, и переменный ток протекает между индуктивным элементом и конденсатором, который заряжается электрическим зарядом и высвобождает электрический заряд для генерирования магнитного поля за счет резонанса; схему для отслеживания направления тока, которая отслеживает направление электрического тока, протекающего через индуктивный элемент узла генерации магнитного поля; и блок управления питанием, выполненный с возможностью активирования узла генерации магнитного поля и управления этим узлом. Ниже подробно описана конкретная конструкция генератора 50 магнитного поля.

[0042] СТРУКТУРНАЯ СХЕМА УПРАВЛЯЮЩЕГО БЛОКА СЧИТЫВАЮЩЕГО УСТРОЙСТВА ДЛЯ КАРТ

На ФИГ. 3 представлена структурная схема управляющего блока 40 и относящихся к нему частей считывающего устройства 10 для карт, показанного на ФИГ. 1. На ФИГ. 3 также показан конструктивный пример индуктивного элемента и пример соединения с конденсатором генератора магнитного поля для генерирования искажающего магнитного поля, обеспеченного в считывающем устройстве для карт, согласно данному варианту реализации.

[0043] Управляющий блок 40 установлен на монтажной плате (не показана). Управляющий блок 40 выполняет различные функции управления соответствующими узлами считывающего устройства 10 для карт и, например, может содержать центральный процессор 41. Управляющий блок 40 управляет транспортировкой карты "МС", считыванием магнитной головкой 34 и т.п.согласно управляющим программам, сохраненным во встроенном ПЗУ. Кроме того, управляющий блок 40 соединен с фотодатчиком 35, датчиком 371 ширины карты в качестве датчика обнаружения карты и головкой 39 предварительного считывания, причем выходные сигналы этих узлов передаются в управляющий блок 40. Кроме того, ведущий двигатель 36 соединен с управляющим блоком 40 посредством привода 42. Кроме того, кодирующее устройство 361 соединено с управляющим блоком 40, и выходной сигнал от кодового датчика 361 положения, выполненного с возможностью обнаружения состояния вращения ведущего двигателя 36 и т.п., передается в управляющий блок 40.

[0044] Согласно данному варианту реализации управляющий блок 40 соединен с генератором 50 магнитного поля, выполненным с возможностью генерирования искажающего магнитного поля вокруг незаконно установленной скимминговой магнитной головки. Генератор 50 магнитного поля приводится в действие и управляется для генерирования магнитного поля и прекращения генерации магнитного поля в зависимости от результата обнаружения карты датчиком 371 ширины карты, результата магнитного обнаружения головки 39 предварительного считывания, и т.п.

[0045] СТРУКТУРНАЯ СХЕМА ГЕНЕРАТОРА МАГНИТНОГО ПОЛЯ

Генератор 50 магнитного поля согласно данному варианту реализации содержит узел 51 генерации магнитного поля, схему 52 управления питанием (блок управления питанием), выполненную с возможностью включения узла 51 генерации магнитного поля и управления генерацией магнитного поля узлом 51 генерации магнитного поля, выключения узла 51 генерации магнитного поля и т.п., и схему 53 отслеживания направления тока, выполненную с возможностью отслеживания направления электрического тока, протекающего в индуктивном элементе узла 51 генерации магнитного поля.

[0046] Узел 51 генерации магнитного поля может содержать катушку "L51" в качестве индуктивного элемента для генерирования магнитного поля. Катушка "L51", например, сформирована таким образом, что катушка "CL" намотана вокруг железного сердечника "FC", как показано на ФИГ. 3. Согласно данному варианту реализации узел 51 генерации магнитного поля расположен в узле 31 приема карт. Узел 51 генерации магнитного поля сформирован с резонансной частью (параллельным резонансным контуром), в котором катушка "L51" соединена параллельно с конденсаторным "С51", например, как подробно описано ниже, и искажающее магнитное поле генерируется непрерывно. Узел 51 генерации магнитного поля приводится в действие и управляется таким образом, что искажающее магнитное поле непрерывно генерируется в течение подходящего времени и с подходящей интенсивностью.

[0047] Как описано выше, генератор 50 магнитного поля может быть выполнен с параллельным резонансным контуром, в котором катушка (индуктивный элемент) "L51" и конденсатор (емкость) "С51" соединены параллельно друг с другом. В этом параллельном резонансном контуре, во-первых, постоянный ток протекает к конденсатору "С51" для накапливания электроэнергии (электрического заряда, резонансной энергии) (в дальнейшем "зарядки"), и затем электроэнергия (электрический заряд), накопленный в конденсаторе "С51", разряжается, и, таким образом, переменный ток протекает между катушкой (индуктивным элементом) "L51" и конденсатором "С51" (в дальнейшем это явление называется "резонансом"). В результате генератор 50 магнитного поля применяет действие взаимной индукции к катушке скимминговой магнитной головки для искажения ее выходного сигнала, и тем самым предотвращается захват магнитных данных в мошеннических целях.

[0048] Однако в генераторе магнитного поля в том случае, если зарядка и резонанс происходят многократно и непрерывно, когда зарядка выполняется синхронно с протекание электрического тока в катушке "L51" в обратном направлении (при разряде конденсатора) во время резонанса, генерируется противоэлектродвижущая сила, и схема источника питания (узел подачи питания) может быть повреждена и из-за влияния противоэлектродвижущей силы эффективность зарядки конденсатора "С51" ухудшается, в результате чего интенсивность искажающего выходного влияния на скимминговую магнитную головку также может ухудшиться. Таким образом, согласно данному варианту реализации, как подробно описано ниже, в генераторе 50 магнитного поля отслеживается мгновенное направление переменного тока, протекающего в катушке "L51", и временем зарядки в узле 51 генерации магнитного поля управляют в зависимости от мгновенного направления тока, протекающего через катушку "L51", что может быть реализовано путем отслеживании с использованием схемы 53 отслеживания направления тока для задания соответствующего времени, когда постоянный ток протекает к конденсатору "С51" параллельного резонансного контура для накапливания электрического заряда.

[0049] В генераторе 50 магнитного поля во время резонанса ток первого направления (ток нормального направления), протекающий из первого конца катушки "L51" к второму концу катушки, и ток второго направления (ток обратного направления), протекающий из второго конца катушки к первому концу катушки, поочередно протекают через катушку "L51", которая является индуктивным элементом. Согласно данному варианту реализации, как показано на ФИГ. 3, ток, протекающий из первой концевой части "ТР1" катушки "L51" к второй концевой части "ТР2" катушки, обозначен как ток "IL1" первого направления (ток нормального направления), и ток, протекающий из второй концевой части "ТР2" к первой концевой части "ТР1", обозначен как ток "IL2" второго направления (ток обратного направления).

[0050] Схема 53 отслеживания направления тока обнаруживает потенциалы обеих концевых частей "ТР1" и "ТР2" катушки "L51", сравнивает уровни потенциалов и формирует результирующий выходной сигнал "DIR.", указывающий результат сравнения, который передается схеме 52 управления питанием. Согласно данному варианту реализации схема 53 отслеживания направления тока формирует, например, имеющий низкий уровень (L) результирующий выходной сигнал "DIR" и передает его схеме 52 управления питанием, когда потенциал одной концевой части "ТР1" катушки "L51" выше, чем потенциал другой концевой части "ТР2". С другой стороны, схема 53 отслеживания направления тока формирует, например, имеющий высокий уровень (Н) результирующий выходной сигнал "DIR" и передает его схеме 52 управления питанием, когда потенциал одной концевой части "ТР1" катушки "L51" ниже (или не больше), чем потенциал другой концевой части "ТР2".

[0051] Схема 52 управления питанием управляет временем зарядки узла 51 генерации магнитного поля в зависимости от направления тока, протекающего через катушку "L51", что может быть осуществлено путем отслеживания посредством схемы 53 отслеживания направления тока. Схема 52 управления питанием активирует узел 51 генерации магнитного поля и управляет его зарядкой в зависимости от переключения тока, протекающего через катушку "L51", вместо тока "IL2" второго направления на ток "IL1" первого направления, например, в момент времени, когда ток, протекающий через катушку "L51", переключается для протекания в первом направлении "IL1" вместо тока "IL2" второго направления. Таким образом, генератор 50 магнитного поля соответственно задает время для протекания постоянного тока к конденсатору резонансного контура для накапливания электрического заряда с высокой степенью точности.
