Реферат



!

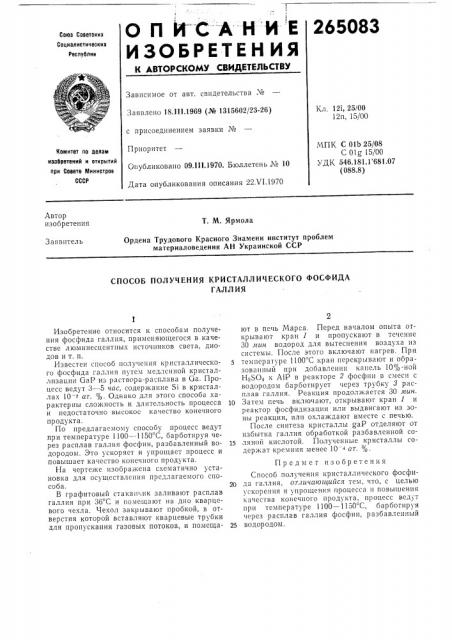

С1П ИСАНИЕ

ИЗОБРЕТЕН Ия

265083

Союз Соеетоких

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 121, 25/00

12п, 15/00

Заявлено 18. I I 1.1969 (№ 1315602/23-26) с присоединением заявки №

Приоритет

Опубликовано 09.III.1970. Бюллетень ¹ 10

Дата опубликования описания 22.VI.1970

МПК С 01Ь 25/08

С 01g 15/00

УДК 546.181.1 681.07 (088.8) Комитет по делам изобретеиий и открытий при Соеете Министров

СССР

Автор изобретения

T. М. Ярмола

Ордена Трудового Красного Знамени институт проблем материаловедения АН Украинской ССР

Заявитель

СПОСОБ ПОЛУЧЕНИЯ КРИСТАЛЛИЧЕСКОГО ФОСФИДА

ГАЛЛИЯ

Изобретение относится к способам получения фосфида галлия, применяющегося в качестве люминесцентных источников света, диодов и т. п.

Известен способ получения кристаллического фосфида галлия путем медленной кристаллизации GaP из раствора-расплава в Ga. Процесс ведут 3 — 5 час, содержание Si в кристаллах 10 - ат. %. Однако для этого способа характерны сложность и длительность процесса и недостаточно высокое качество конечного продукта.

По предлагаемому способу процесс ведут при температуре 1100 — 1150 С, барботируя через расплав галлия фосфин, разбавленный водородом. Это ускоряет и упрощает процесс и повышает качество конечного продукта.

На чертеже изображена схематично установка для осугцествления предлагаемого способа.

В графитовый стаканчик заливают расплав галлия при 36 С и помещают на дно кварцевого чехла. Чехол закрывают пробкой, в отверстия которой вставляют кварцевые трубки для пропускания газовых потоков, и помещают в печь Марса. Перед началом опыта открывают кран 1 и пропускают в течение

30 мин водород для вытеснения воздуха из системы. После этого включают нагрев. При температуре 1100 С кран перекрывают и образовашн.ш при добавлении капель 10%-ной

Н $04 к А1Р в реакторе 2 фосфнн в смеси с водородом барботирует через трубку 3 расплав галлия. Реакция продолткается 30 лаан.

10 Затем печь включают, открывают кран 1 и реактор фосфидизации или выдвигают из зоны реакции, илн охлаждают вместе с печью.

После синтеза кристаллы оаР отделяют от избытка галлия обработкои разбавленной со15 ляной кислотой. Полученные кристаллы содер>кат кремния менее 10 ат. %.

Предмет изобретения

Способ получения кристаллического фосфи20 да галлия, отличающийся тем, что, с целью ускорения и упрошения процесса и повышения качества конечного продукта, процесс ведут при температуре 1100 — 1150 С, барботируя через расплав галлия фосфин, разбавленный
