Реферат

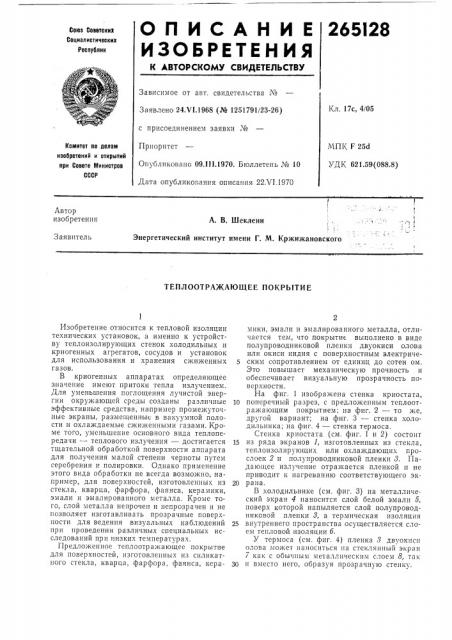

265I28

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокия

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 24Х1.1968 (№ 1251791/23-26) с присоединением заявки №

Приоритет

Опубликовано 09 111,1970. Бюллетень № 10

Дата опубликования описания 22Л 1.1970

Кл. 17с, 4/05

МПК F 25d

УДК 621.59(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. В. Шеклеин

Энергетический институт имени Г. М. Кржижановского

Заявитель

ТЕПЛООТРАЖА1ОЩЕЕ ПОКРЫТИЕ

Изобретение относится к тепловой изоляции технических установок, а именно к устройству теплоизолирующих стенок холодильных и криогенных агрегатов, сосудов и установок для использования и хранения сжиженных газов.

В криогенных аппаратах определяющее значение имеют притоки тепла излучением.

Для уменьшения поглощения лучистой энергии окружающей среды созданы различные эффективные средства, например промежуточные экраны, размещенные в вакуумной полости и охлаждаемые сжиженными газами. Кроме того, уменьшение основного вида теплопередачи — теплового излучения — достигается тщательной обработкой поверхности аппарата для получения малой степени черноты путем серебрения и полировки. Однако применение этого вида обработки не всегда возможно, например, для поверхностей, изготовленных из стекла, кварца, фарфора, фаянса, керамики, эмали и эмалированного металла. Кроме того, слой металла непрочен и непрозрачен и не позволяет изготавливать прозрачные поверхности для ведения визуальных наблюдений при проведении различных специальных исследований при низких температурах.

Предложенное теплоотражающее покрытие для поверхностей, изготовленных из силикатного стекла, кварца, фарфора, фаянса, керамики, эмали и эмалированного металла, отличается тем, что покрытие выполнено в виде полупроводниковой пленки двуокиси олова или окиси индия с поверхностным электриче5 ским сопротивлением от единиц до сотен ом.

Это повышает механическую прочность и обеспечивает визуальную прозрачность поверхности.

На фиг. 1 изображена стенка криостата, 10 поперечный разрез, с предложенным теплоотражающим покрытием; на фиг. 2 — то же, другой вариант; на фиг. 3 — стенка холодильника; на фиг. 4 — стенка термоса.

Стенка криостата (см. фиг. 1 и 2) состоит

15 из ряда экранов 1, изготовленных из стекла, теплоизолирующих или охлаждающих прослоек 2 и полупроводниковой пленки 8. Падающее излучение отражается пленкой и не приводит к нагреванию соответствующего эк20 рана.

В холодильнике (см. фиг. 3) на металлический экран 4 наносится слой белой эмали 5, поверх которой напыляется слой полупроводниковой пленки 8, а термическая изоляция

25 внутреннего пространства осуществляется слоем тепловой изоляции б.

У термоса (см. фиг. 4) пленка 3 двуокиси

o IoE é может наноситься на стеклянный экран

/ ка к с обычным металлическим I. Ioelf 8, та к

50 и вместо него, образуя прозрачную стенку.

265128

Пр ед м ет изобретения

2 1 2 1 Ф . 2

Фиг 1

Фиг q

Фиг я

Составитель Г. Н. Бахтюкова

Редактор О. С. Филиппова Текред А. A. Камышникова Корректор С. А. Кузовенкова

Заказ 1650/14 Тираж 4ВO Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Так как пленка обладает высокой механической и химической прочностью, она может наноситься на внешние и внутренние поверхности, в том числе соприкасающиеся с агрессивными средами. Коэффициент отражения полупроводниковых пленок из двуокиси олова или окиси индия с поверхностным электрическим сопротивлением от единиц до сотен ом достигает 75 — 80%, что очень близко к показателям слоев из напыленного металла, когорые не обладают механической прочностью и прозрачностью.

Теплоотражающее покрытие для поверхно« стей холодильных и криогенных устройств, изготовленных из силикатного стекла, кварца, фарфора, фаянса, керамики, эмали и эмалированного металла, отличающееся тем, что, с целью повышения механической прочности и обеспечения визуальной прозрачности поверхl0 ности, покрытие выполнено в виде полупроводниковой пленки двуокиси олова или окиси индия с поверхностным электрическим сопротивлением от единиц до сотен ом.
