Патент ссср 265143
Иллюстрации
Реферат

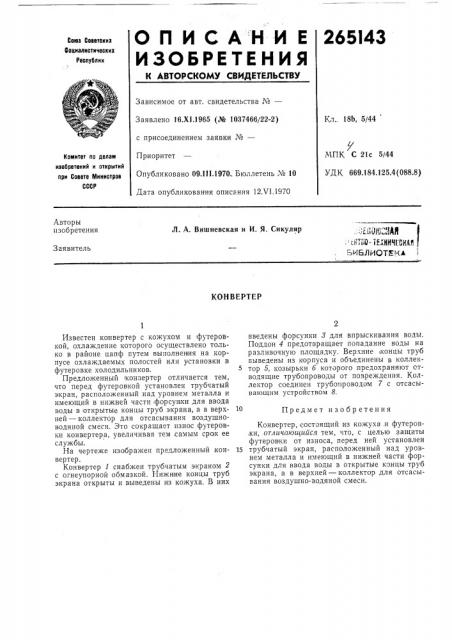

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
265143
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 16.XI.1965 (№ 1037466/22-2) с присоединением заявки №вЂ”
Приоритет
Опубликовано 09.III.1970.. Бюллетень № 10
Дата опубликования описания 12Х1.1970
Кл. 18Ь, 5/44
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Л. A. Вишневская и И. Я. Сикуляр г = Ой." 1АЯ, -h п0 !унизим
БИБЛИОТЕК в
Заявитель
КОНВЕРТЕР введены форсунки 3 для впрыскивания воды.
Поддон 4 предотвращает попадание воды на разливочную площадку. Верхние концы труб выведены из корпуса и объединены в коллектор 5, козырьки б которого .предохраняют отводящие трубопроводы от повреждения. Коллектор соединен трубопроводом 7 с отсасывающим устройством 8.
Предмет изобр етения
Конвертер, состоящий из кожуха,и футеров,ки, отличающийся тем, что, с целью защиты футеровки от износа, перед ней установлен
15 трубчатый экран, расположенный над уровнем металла и имеющий в нижней части форсунки для ввода воды в открытые концы труб экрана, а в верхней — коллектор для отсасывания воздушно-водяной смеси.
Известен .конвертер " кожухом и футеровкой, охлаждение которого осуществлено только в районе цапф путем выполнения на корпусе охлаждаемых полостей или установки в футеровке холодильников.
Предложенный конвертер отличается тем, что перед футеровкой установлен трубчатый экран, расположенный над уровнем металла и имеющий в нижней части форсунки для ввода воды в открытые концы труб экрана, а в верхней — коллектор для отсасывания воздушноводяной смеси. Это сокращает износ футеровки конвертера, увеличивая тем,самым срок ее службы.
На чертеже изображен предложенный конвертер.
Конвертер / снабжен трубчатым экраном 2 с огнеупорной обмазкой. Нижние концы труб экрана открыты и выведены из кожуха. В них
МПК С 21с 5/44
УДК 669.184.125.4(088.8) 265143
Составитель Р. Довгучиц
Редактор О. С. Филиппова Техред А. А. Камышникова Корректор В, Трутнев
Заказ 1586/9 Тираж 500 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прч Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
