Режущая головка и устройство для срезания волос

Режущая головка и устройство для срезания волос

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к режущей головке для устройства для срезания волос, в частности, электрическому приспособлению для ухода за поверхностью тела, при этом режущая головка содержит набор лезвий, включающий в себя неподвижное лезвие и режущее лезвие, причем неподвижное лезвие и режущее лезвие содержат, по меньшей мере, один зубчатый передний край, образованный совместно соответствующими зубьями неподвижного лезвия и режущего лезвия, причем режущее лезвие может совершать возвратно-поступательное перемещение относительно неподвижного лезвия с возможностью срезания волос. Кроме того, настоящее изобретение относится к электрическому устройству для ухода за телом, которое снабжено соответствующей режущей головкой.

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

Устройства для срезания волос являются общеизвестными и могут включать в себя триммеры для волос, машинки для стрижки волос и бритвы. Электрические устройства для срезания волос могут питаться сетевым источником электропитания и/или от аккумуляторных батарей. Обычно устройства для срезания волос используются подрезания лицевых волос и волос головы с тем, чтобы позволить человеку иметь ухоженный внешний вид. Для этой цели хорошо известны устройства для срезания волос одноцелевого назначения, например, бритвы, электробритвы и машинки для стрижки волос.

В этом контексте, US 2014/0026422 A1 раскрывает двухножевое устройство для подрезания волос, которое содержит режущее тело и режущую головку. Приводное устройство размещено в режущем теле. Режущая головка содержит толстую режущую зубчатую кромку и тонкую режущую зубчатую кромку. Кроме того, режущая головка содержит неподвижное лезвие и подвижное лезвие. Неподвижное лезвие и подвижное лезвие, каждое, снабжены зубчатыми секциями на его двух противоположных краях. Подвижное лезвие совершает возвратно-поступательное перемещение, соответствующее неподвижному лезвию для подрезания волос. Толстая режущая зубчатая кромка должна использоваться для операций предварительного срезания/подрезания волос. Тонкая режущая зубчатая кромка должна использоваться для чистовых операций срезания/подравнивания волос.

CH 206 252 A раскрывает бритвенную головку для сухого бритья, содержащую внешнее неподвижное лезвие и внутреннее подвижное лезвие, которые взаимодействуют с возможностью срезания волос, причем внешнее лезвие соединено с защитной расческой, и внешнее лезвие и защитная расческа совместно определяют трубчатое тело, причем внешнее лезвие и защитная расческа содержат соответствующие зубья, и шаг зубьев защитной расчески является таким же, как и шаг зубьев неподвижного лезвия.

US 2,262,388 A раскрывает бритвенную головку, содержащую неподвижный резец с пазами, подвижный резец, выполненный с возможностью скольжения в отношении упомянутого неподвижного резца, при этом направляющий элемент с пазами, размещенный на каждой стороне упомянутого неподвижного резца, и пазы упомянутых предохранительных элементов совмещены относительно пазов упомянутого неподвижного резца, причем разделительный элемент, размещенный между каждым предохранительным элементом и неподвижным резцом, и соединительные элементы, каждый, зацепляют упомянутый неподвижный резец, упомянутые предохранительные элементы и упомянутые разделительные элементы и объединяют их в одно устройство.

Однако в прошедшие годы наблюдается возросший спрос на так называемые средства для ухода за поверхностью тела. Средства для ухода за поверхностью тела или устройства для ухода за поверхностью тела могут называться специализированными средствами для подрезания волос, которые могут быть использованы для удаления, подравнивания или срезания волос тела на участках тела, которые не включают в себя шею, лицо или голову пользователя. Иными словами, устройства для ухода за поверхностью тела также могут называться устройствами для срезания и/или подравнивания волос всего тела. Таким образом, устройства для ухода за поверхностью тела должны, в частности, быть пригодными для операций срезания волос в зонах чувствительной кожи пользователя, например, генитальных зонах (срезания волос интимных зон), в труднодоступных участках и т.п. Другие применения для приспособлений для ухода за поверхностью тела могут представлять собой бритье ног и/или бритье подмышечных зон.

Хотя общепризнано, что также бритвы и/или триммеры для волос головы обычно могут использоваться для этих применений, наблюдается, что по некоторым причинам многие пользователи предпочитают использовать различные устройства для ухода за поверхностью тела для вышеупомянутых применений для ухода за поверхностью тела. С другой стороны, это может иметь гигиенические причины и мотивы безвредности для здоровья. Кроме того, наблюдается, что кожа пользователя на некоторых участках тела является особо чувствительной в отношении обработки с помощью обычных бритв и/или триммеров. Поэтому использование обычных стандартных приспособлений для бритья и/или срезания волос головы может вызывать значительные раздражения кожи в этих чувствительных зонах.

Кроме того, было отмечено, что может возникать затруднение в правильной ориентации и/или выравнивании режущего устройство в отношении участков кожи, подлежащих обработке, когда участок кожи по существу является труднодоступным для пользователя. Отклонение устройства для срезания волос, в частности, его режущей головки в отношении кожи может дополнительно вызывать раздражения кожи или даже кожные порезы.

Следовательно, все еще имеются возможности для усовершенствования в устройствах для ухода за поверхностью всего тела.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Таким образом, целью настоящего изобретения является создание режущей головки для устройства для срезания волос, в частности для электрического устройства для ухода за телом, которое может решить, по меньшей мере, некоторые из вышеупомянутых недостатков и проблем. В частности, целью настоящего раскрытия является создание режущей головки, которая, в частности, является пригодной для применений по уходу за поверхностью всего тела, более конкретно, для срезания волос и/или удаления волос в чувствительных зонах кожи. Кроме того, было бы предпочтительным обеспечить режущую головку, которая снижает риск раздражений кожи, когда режущая головка функционирует в чувствительных зонах кожи. Предпочтительно, чтобы риск травм кожи и/или даже кожных порезов мог быть значительно снижен. Также предпочтительно, чтобы режущая головка могла быть установлена для конкретных применений по уходу за всей поверхностью тела эффективным с точки зрения затрат без отрицательного влияния на общие характеристики резки. Другой целью настоящего раскрытия является создание устройства для срезания волос, в частности, устрйоства для ухода за поверхностью тела, которое снабжено соответствующей режущей головкой.

В первом аспекте настоящего раскрытия обеспечена режущая головка для устройства для срезания волос, в частности электрического устройства для ухода за поверхностью тела, при этом режущая головка содержит:

- набор лезвий, содержащий неподвижное лезвие и режущее лезвие, причем неподвижное лезвие и режущее лезвие содержат, по меньшей мере, один зубчатый передний край, образованный совместно соответствующими зубьями неподвижного лезвия и режущего лезвия, при этом зубья неподвижного лезвия и режущего лезвия по существу проходят в продольном направлении,

- защитное средство для кожи, содержащее множество направляющих язычков, которые выровнены с зубьями неподвижного лезвия, причем

неподвижное лезвие дополнительно содержит переднюю поверхность, в частности на его зубьях, которая выполнена обращенной к коже пользователя при работе, и

режущее лезвие, по меньшей мере, частично размещено на задней поверхности неподвижного лезвия, обращенной от передней поверхности, в частности, на зубьях неподвижного лезвия,

при этом режущее лезвие может совершать возвратно-поступательное перемещение относительно неподвижного лезвия с возможностью срезания волос,

причем направляющие язычки защитного средства для кожи размещены смежно с продольными кончиками зубьев неподвижного лезвия в продольно размещенном положении, и

защитное средство для кожи определяет переднюю поверхность, в частности, на его направляющих язычках, причем передняя поверхность при работе обращена к коже пользователя, и

передняя поверхность защитного средства для кожи, по меньшей мере, частично смещена назад относительно передней поверхности неподвижного лезвия, и

защитное средство для кожи содержит, по меньшей мере, один защелкивающийся элемент, который приспособлен к соответствующему ответному участку области корпуса режущей головки.

Вышеизложенный аспект основан на представлении о том, что направляющие язычки защитного средства для кожи могут действовать как "волнорезы", когда устройство для срезания волос перемещается по коже в попытке срезания и/или подравнивания волос. Это включает в себя то, что защитное средство для кожи может фактически контактировать с участком кожи, который должен быть обработан, с возможностью подготовки кожи для последующей операции срезания. Обычно, когда набор лезвий перемещается по коже, могут образовываться так называемые выпуклости кожи, которые вполне вероятно могут приходить в контакт с режущей кромкой набора лезвий. Чем более чувствительной и мягкой является кожа, тем большим может быть риск деформации кожи и поднятия кожи. Поэтому, конструкция из направляющих язычков защитного средства для кожи может использоваться для сглаживания кожи с возможностью избегания образования выпуклостей кожи и/или поднятия кожи. Следовательно, риск раздражений кожи может быть значительно снижен.

Кроме того, защитное средство для кожи может действовать как направляющее устройство для волос, которые должны быть срезаны. Обычно направляющие язычки защитного средства для кожи могут называться продольными удлинениями зубьев неподвижного лезвия. Поскольку направляющие язычки являются выровненными с зубьями неподвижного лезвия, соответствующие пазы или пространства между направляющими язычками также являются выровненными с соответствующими пазами между зубьями неподвижного лезвия. Таким образом, волосы могут быть направлены на неподвижное лезвие и срезаны в операции ножничной резки под действием возвратно-поступательного перемещения режущей пластины относительно неподвижного лезвия.

Как указано выше, передняя поверхность защитного средства для кожи является, по меньшей мере, частично, смещенной назад относительно передней поверхности неподвижного лезвия. Таким образом, защитное средство для кожи не следует рассматривать как обычную дистанционирующую прикрепляемую, которая обычно используется для подравнивания волос до желательной (остаточной) длины. Даже с использованием защитного средства для кожи, прикрепленного к режущей головке, оно все еще желательно во многих применениях по удалению или резке волос полностью (предпочтительная остаточная длина 0,0 мм или около 0,0 мм). Следовательно, защитное средство для кожи не оказывает значительного влияния на характеристики бритья режущей головки, поскольку передняя поверхность защитного средства для кожи, которая фактически приходит в контакт с участками кожи, которые должны быть подготовлены, смещена назад относительно передней поверхности неподвижного лезвия, который по существу приходит в контакт с кожей во время операции срезания, как таковой. Иными словами, набор лезвий, в частности, его неподвижное лезвие, по меньшей мере, слегка выступает за защитное средство для кожи, в частности, его переднюю поверхность, по направлению к коже, при работе.

Режущая головка, которая снабжена соответствующим защитным средством для кожи, в частности, является пригодной для операций подравнивания волос всей поверхности тела и/или ухода за волосами. Режущая головка может использоваться на чувствительных зонах кожи таких, как генитальные зоны, подмышечные зоны и т.п. В особенности, режущая головка пригодна для подрезания волос интимных зон, в частности бритья интимных зон, подмышечного бритья, бритья ног и т.п. Обычно режущая головка, которая снабжена защитным средством для кожи, может использоваться в труднодоступных участках кожи, которые с трудом достижимы и/или видимы для пользователя.

Обычно передняя поверхность защитного средства для кожи и передняя поверхность неподвижного лезвия могут быть смещены друг относительно друга параллельным образом. Однако строго параллельное смещение не является обязательно необходимым. В этом отношении известно, что с учетом технологических допусков, требуемых углов конусности отливки модели и других влияющих факторов могут возникать, по меньшей мере, небольшие угловые отклонения между передней поверхностью защитного средства для кожи и передней поверхностью неподвижного лезвия. Кроме того, передняя поверхность защитного средства для кожи и передняя поверхность неподвижного лезвия могут быть по существу параллельными к плоскости, которая определена общим продольным направлением X и общим поперечным направлением Z опорной системы координат X-Y-Z режущей головки. Однако это не является необходимым предварительным условием. Кроме того, передняя поверхность защитного средства для кожи и /или передняя поверхность неподвижного лезвия предпочтительно имеют по существу плоскую форму. Однако это не является необходимым предварительным условием.

Например, вновь со ссылкой на углы конусности отливки модели, проблемы изготовления и т.п., по меньшей мере, одна из передней поверхности защитного средства для кожи и передней поверхности неподвижного лезвия может быть, по меньшей мере, частично изогнута. Однако каждая из передней поверхности защитного средства для кожи и передней поверхности неподвижного лезвия может иметь, по меньшей мере, по существу плоскую форму, которая по существу параллельна плоскости, образованной продольным направлением X и поперечным направлением Z. Передняя поверхность неподвижного лезвия может быть, по меньшей мере, слегка наклонена назад относительно плоскости, определенной продольным направлением X и поперечным направлением Z, по меньшей мере, на зубьях неподвижного лезвия. В качестве дополнения или в качестве альтернативы, по меньшей мере, частично на направляющих язычках, передняя поверхность защитного средства для кожи может быть слегка наклонена назад относительно плоскости, определенной продольным направлением X и поперечным направлением Z.

Защитное средство для кожи, в общем, может называться защитным оградительным устройством для кожи. Защитное средство для кожи может быть выполнено с возможностью сглаживания, поддержания в определенном состоянии и/или выравнивания кожи, которая должна быть ухожена. Направляющие язычки защитного средства для кожи могут быть, в целом, названы направляющими зубьями, направляющими ребрами и т.п.

В этой связи нельзя не упомянуть, что защитное средство для кожи в отдельности может образовывать отдельный независимый аспект настоящего раскрытия. Защитное средство для кожи может быть прикреплено к режущей головке и улучшать защиту кожи режущей головкой. Таким образом, режущая головка, которая снабжена соответствующим защитным средством для кожи, является, в частности, пригодной для операций срезания волос и/или бритья в чувствительных зонах кожи.

Благодаря по меньшей мере одному защелкивающемуся элементу, прикрепление и/или открепление защитного средства для кожи может быть дополнительно облегчено. Следовательно, можно также предусмотреть, чтобы режущая головка могла быть снабжена более чем одним защитным средством для кожи, причем соответствующие защитные средства для кожи могут отличаться, например, по числу и форме их направляющих язычков.

Устройство для ухода за поверхностью тела в рамках контекста настоящего изобретения предпочтительно представляет собой устройство, которое не использует бреющую секцию из фольги, примыкающую к ряду лезвий, которая содержит неподвижное лезвие и режущее лезвие. Иными словами, обычные бритвы, которые осуществляют комбинацию центрального набора режущих кромок и двух смежных бреющих секций из фольги - которые достаточно хорошо подходят для бритья лицевых волос - не являются вполне подходящими для ухода за поверхностью тела, в частности, для применений для ухода за всей поверхностью тела. Следовательно, по меньшей мере, в связи с некоторыми вариантами осуществления, устройство для ухода за поверхностью тела также может называться устройством для ухода за поверхностью всего тела без применения фольги или такого типа, в котором не используется фольга.

В одном варианте осуществления, защитное средство для кожи содержит, по меньшей мере, один ряд направляющих язычков, проходящих от рамного тела, в которой направляющие язычки ряда чередуются с разделительными пазами, расположенными между ними, которые выровнены с соответствующими пространствами между зубьями неподвижного лезвия. Кроме того, предпочтительно, чтобы толщина направляющих язычков в поперечном направлении Z была приспособлена к толщине зубьев в поперечном направлении Z. Поскольку направляющие язычки являются выровненными с соответствующими зубьями, также пазы между направляющими язычками и пазы между зубьями могут быть выровнены друг с другом. Следовательно, волосы могут входить в разделительные пазы между направляющими язычками и направляться в пространства между зубьями неподвижного лезвия при перемещении режущей головки по волосам тела.

В другом варианте осуществления режущей головки, число зубьев на неподвижном лезвии равно или больше числа направляющих язычков на защитном средстве для кожи, причем отношение числа зубьев неподвижного лезвия к числу направляющих язычков на защитном средстве для кожи предпочтительно является целым числом. Иными словами, отношение может находиться среди целых чисел, например 1:1, 2:1, 3:1, 4:1 и т.д.

В результате, нет необходимости связи каждого зубца неподвижного лезвия с соответствующим язычком защитного средства для кожи. Однако в каждом случае направляющий язычок может быть выровнен с соответствующим зубцом. Если, например, вышеупомянутое отношение составляет 2:1, пространства между направляющими язычками защитного средства для кожи может быть связано с двумя разделительными пазами и зубцом, размещенным между ними на неподвижном лезвии.

В еще другом примерном варианте осуществления, набор лезвий представляет собой набор двусторонних лезвий, в котором неподвижное лезвие и режущее лезвие образуют первый зубчатый передний край и второй зубчатый передний край, который обращен от первого переднего края, причем первый зубчатый передний край и второй зубчатый передний край отстоят друг от друга в продольном направлении, и защитное средство для кожи содержит первую конструкцию из направляющих язычков, связанных с первым зубчатым передним краем, и вторую конструкцию из направляющих язычков, связанных со вторым зубчатым передним краем.

Двусторонняя конструкция или конструкция с двумя рабочими сторонами может иметь то преимущество, что больше участков тела могут быть достигнуты с помощью режущей головки, когда режущая головка прикреплена к приспособлению для срезания волос, которое содержит по существу удлиненный, но, по меньшей мере, слегка изогнутый корпус. Кроме того, пользователь может перемещать устройство для срезания волос в прямом и обратном направлении, при этом в любом случае зубчатый передний край, из двух зубчатых передних краев, может срезать волосы. Следовательно, как фаза перемещения прямо и обратно отдельного прохода может быть использована для срезания волос, неработающие проходы могут быть уменьшены. Таким образом, характеристики срезания могут быть улучшены.

Кроме того, может быть предпочтительным в этом контексте, чтобы зубья неподвижного лезвия на первом зубчатом переднем крае и зубья неподвижного лезвия на втором зубчатом переднем крае имели поперечное смещение друг относительно друга, и в которой первая конструкция из направляющих язычков и вторая конструкция из направляющих язычков смещены друг относительно друга аналогичным образом.

Иными словами, режущая головка, в частности ее набор лезвий, более конкретно неподвижное лезвие, могут быть конфигурированы по существу несимметричным образом. По меньшей мере, может иметь место небольшое смещение между первым зубчатым передним и вторым зубчатым передним краем пластина в поперечном направлении Z. Однако соответствующий "шаг" зубьев первого зубчатого переднего края может быть постоянным. В качестве примера, в поперечном направлении Z зубья первого зубчатого переднего края неподвижного лезвия могут быть выровнены с зубцовыми пространствами между зубьями второго зубчатого переднего края неподвижного лезвия. Следовательно, важно то, чтобы также направляющие язычки защитного средства для кожи были соответственно приспособлены с возможностью совмещения с положением зубьев на первом зубчатом переднем и втором зубчатом переднем крае.

В еще другом примерном варианте осуществления, защитное средство для кожи выполнено как прикрепляемой защитное средство для кожи, которое выполнено с возможностью съемного прикрепления к режущей головке, в которой защитное средство для кожи предпочтительно является цельно образованной частью, выполненной из упругого материала, в частности из пластикового материала. В качестве примера, неподвижное лезвие и режущее лезвие могут быть, по меньшей мере, частично выполнены из металлического материала, в частности, из листового металлического материала. Поскольку защитное средство для кожи не вовлечено непосредственно в операцию резания, могут быть использованы более мягкие материалы такие, как пластиковый материал. Это может иметь дополнительное преимущество в том, что теплопроводность защитного средства для кожи относительно снижается. Следовательно, тепло, которое может создаваться в ходе операции резания между режущим лезвием и неподвижным лезвием по существу не может существенно нагреть защитное средство для кожи.

В другом примерном варианте осуществления, предусмотрен набор защитных средств для кожи, который выполнен с возможностью разъемного прикрепления к режущей головке и который отличается по числу и форме его направляющих язычков.

В еще другом примерном варианте осуществления, защитное средство для кожи и режущая головка содержат, по меньшей мере, один установочный элемент и, по меньшей мере, один соответствующий зацепляющийся элемент, которые конфигурированы с возможностью определения установочного положения защитного средства для кожи на режущей головке таким образом, чтобы предотвратить обратную или перевернутую установку защитного средства для кожи. Это может быть особо полезным, когда используется набор лезвий, который содержит более одного зубчатого переднего края. Поскольку непосредственное выравнивание направляющих язычков защитного средства для кожи и зубьев неподвижного лезвия является важным для характеристик резания и избегания раздражений кожи, отказоустойчивый узел защитного средства для кожи является особо полезным. Одно из, по меньшей мере, одного установочного элемента и, по меньшей мере, одного соответствующего зацепляющегося элемента может быть связан с защитным средством для кожи и другой элемент может быть связан с областью корпуса режущей головки. Иными словами, установочные элементы могут иметь место с тем, чтобы обеспечивать то, что установка или прикрепление задом наперед защитного средства для кожи на режущей головке является по существу невозможной.

В еще другом предпочтительном варианте осуществления, набор лезвий и область корпуса режущей головки содержат, по меньшей мере, один установочный элемент и, по меньшей мере, один соответствующий зацепляющийся элемент, которые конфигурированы с возможностью определения установочного положения для набора лезвий на режущей головке таким образом, чтобы предотвратить обратную или перевернутую установку набора лезвий.

В еще другом предпочтительном варианте осуществления, защитное средство для кожи и набор лезвий содержат, по меньшей мере, один установочный элемент и, по меньшей мере, один ответный зацепляющийся элемент, которые выполнены с возможностью образования такого установочного положения для защитного средства для кожи в отношении набора лезвий таким образом, что предотвращена обратная или перевернутая установка защитного средства для кожи.

Поскольку, по существу, как набор лезвий, так и защитное средство для кожи должны быть правильно прикреплены к режущей головке, следует учитывать, что обе стыкующиеся пары, защитное средство для кожи и режущая головка, а также защитное средство для кожи и набор лезвий прикрепляются в заданной ориентации. Защитное средство для кожи и набор лезвий могут быть непосредственно выровнены и/или взаимно ориентированы прямым или косвенным образом. В конечном собранном состоянии, соответствующий зубчатый передний край и ряд направляющих язычков, связанных с ними, должны принимать изначально заданное и определенное положение на режущей головке.

В еще другом варианте осуществления режущей головки, направляющие язычки защитного средства для кожи содержат продольное удлинение l_t, в частности на передней поверхности защитного средства для кожи, которое меньше 5,0 мм (миллиметров), предпочтительно, продольное удлинение l_t составляет около 3,0 мм. Эти величины могут положительно влиять на характеристики резки и возможность защиты кожи в отношении режущей головки.

В еще одном варианте осуществления, передняя поверхность защитного средства для кожи смещена назад от передней поверхности неподвижного лезвия на величину смещения l₀ в интервале от около 0,0 мм до около 0,5 мм, предпочтительно, в интервале от около 0,35 мм до около 0,5 мм. Вышеприведенный интервал может исключать величину 0,0 мм. В результате, неподвижное лезвие может быть, по меньшей мере, слегка выходить за переднюю поверхность защитного средства для кожи. Следовательно, общие характеристики резания могут сохраняться при дополнительном снижении раздражения кожи.

В еще одном примере варианта осуществления режущей головки, направляющие язычки защитного средства для кожи содержат концевую вершину на их продольном конце, которая соединяет переднюю поверхность и соответствующую наклонную концевую поверхность направляющих язычков, причем угол наклона α (alpha) между передней поверхностью и наклонной концевой поверхностью направляющих язычков находится в интервале около 30°-60° (градусов). Предпочтительно, что угол наклона α находится в интервале около 40°-50°. Более предпочтительно, что угол наклона α составляет около 45°. Обычно наклонная концевая поверхность может быть наклонена внутрь. Иными словами, общее продольное удлинение защитного средства для кожи на его переднем участке может быть больше, чем общее продольное удлинение защитного средства для кожи на его заднем участке. Обычно каждый из направляющих язычков может быть треугольным или клинообразным. Ряд направляющих язычков на защитном средстве для кожи может определять соответствующую общую наклонную концевую поверхность. Предпочтительно, что концевые вершины направляющих язычков являются скругленными. Кроме того, внешние края защитного средства для кожи, в частности направляющих язычков, которые могут контактировать с кожей пользователя, могут быть скругленными.

В еще одном примере варианта осуществления, защитное средство для кожи содержит петлеобразную замкнутую структуру, образованную рамным телом, причем замкнутая структура окружает отверстие для ножей, и рамное тело содержит два противоположных по существу поперечно и вертикально проходящих основных ушка на продольных концах и два противоположных по существу продольно и вертикально проходящих боковых ушка на поперечных концах, при этом по меньшей мере один из основных ушек или боковых ушек содержит ответный установочный элемент, в частности, углубление или выступ. Предпочтительно, что ответный установочный элемент отсутствует на противоположном основном или боковом ушке. Следовательно, можно избежать неправильной установку защитного средства для кожи в ходе операции установки.

Вышеприведенные варианты осуществления могут быть дополнительно усовершенствованы в том, что боковые ушки соединены по существу с U-образными поперечными скобчатыми участками, размещенными смежно с поперечными концами набора лезвий. Поперечные скобочные участки могут иметь U-образную форму, если смотреть в плоскости, параллельной к передней поверхности набора лезвий. Основные ушки могут содержать защелкивающийся элемент и включать в себя, по меньшей мере, один зацепляющийся элемент для зацепления стыковочного зацепляющегося элемента в области корпуса режущей головки. В качестве альтернативы или дополнения, боковые ушки могут содержать защелкивающийся элемент и включать в себя, по меньшей мере, один зацепляющийся элемент для зацепления ответного зацепляющегося элемента в области корпуса режущей головки. Обычно защитное средство для кожи может иметь общий вид, который по существу подобен прикрепляемой расческе. Однако прикрепляемые расчески обычно отделяют набор лезвий от кожи для обеспечения подрезания волос до желательной остаточной длины. В отличие от этого, защитное средство для кожи выполнено таким образом, чтобы набор лезвий, в частности его неподвижное лезвие, был, по меньшей мере, слегка приподнят относительно защитного средства для кожи. Следовательно, защитное средство для кожи по существу не влияет на длину подрезания.

Согласно другому аспекту настоящего раскрытия предложено устройство для срезания волос, в частности, электрическое устройство для ухода за телом, при этом устройство для срезания волос содержит режущую головку и защитное средство для кожи в соответствии, по меньшей мере, с некоторыми вариантами осуществления, которые раскрыты в данном документе. Обычно устройство для срезания волос может называться электрическим устройством для срезания волос. Следовательно, для приведения в действие набора лезвий двигатель может быть предусмотрен электродвигатель. Обычно режущее лезвие, которое также может называться подвижным режущим лезвием, выполнено с возможностью перемещения относительно неподвижного лезвия. Режущее лезвие может приводиться в действие в отношении неподвижного лезвия, в частности, осциллирующим или возвратно-поступательным образом. Обычно устройство для срезания волос может содержать удлиненный корпус, который может быть, по меньшей мере, слегка изогнутым, корпус может дополнительно содержать первый конец и второй конец, который является противоположным к первому концу. На первом конце корпуса, может быть размещена режущая головка, к которой может быть прикреплено защитное средство для кожи. Второй конец корпуса устройства для срезания волос может называться концом рукоятки. Устройство для срезания волос может называться триммером для всей поверхности тела.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Эти и другие аспекты настоящего изобретения будут очевидны и разъяснены со ссылкой на варианты осуществления, описанные далее в этом документе.

На следующих чертежах

Фиг.1 изображает схематичный перспективный вид примерного варианта осуществления электрического устройства для срезания волос, в частности электрического устройства для ухода за поверхностью тела;

Фиг.2 изображает перспективный вид набора лезвий для устройства для срезания волос, которое может приводиться в действие приводным механизмом;

Фиг.3 изображает продольный вид сбоку набора лезвий с фиг.2;

Фиг.4 изображает вид сбоку в местном разрезе набора лезвий с фиг.2 и 3 по линии IV-IV на фиг.3;

Фиг.5 изображает перспективный вид неподвижного лезвия и режущего лезвия набора лезвий, при этом неподвижное лезвие и режущее лезвие показаны в разобранном состоянии;

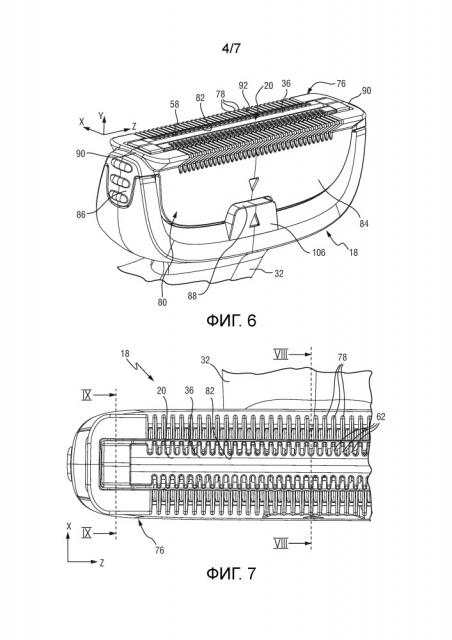

Фиг.6 изображает перспективный вид варианта осуществления режущей головки, содержащей набор лезвий и защитное средство для кожи, прикрепленное к режущей головке, на котором участок корпуса удален в целях иллюстрации;

Фиг.7 представляет собой фронтальный вид в местном разрезе конструкции режущей головки с фиг.6;

Фиг.8 представляет собой вид сбоку в местном разрезе режущей головки, изображенной на фиг.6 и 7 по линии VIII-VIII на фиг.7;

Фиг.9 представляет собой вид сбоку в местном разрезе режущей головки, изображенной на фиг.6 и 7 по линии IX-IX на фиг.7;

Фиг.10 представляет собой подробный продольный вид сбоку в местном разрезе защитного средства для кожи, которое присоединено к набору лезвий;

Фиг.11 представляет собой перспективный вид в местном разрезе варианта осуществления режущей головки и защитного средства для кожи, которое может быть прикреплено к режущей головке, при этом защитное средство для кожи показано на фиг.11 в разобранном состоянии; и

Фиг.12 представляет собой другой перспективный вид конструкции режущей головки, показанной на фиг.11 в альтернативной ориентации, в котором защитное средство для кожи изображено в прикрепленном состоянии, и в котором показан вид в местном разрезе режущей головки.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Фиг.1 схематично изображает в упрощенном перспективном виде примерный вариант осуществления устройства 10 для срезания волос, в частности устройства 10 для ухода за поверхностью тела. Как указано выше, устройство 10 для срезания волос также может называться устройством для ухода за всей поверхностью тела. Таким образом, устройство 10 для срезания волос не предназначено главным образом для срезания лицевых волос и/или волос головы. Точнее, устройство 10 для срезания волос является наиболее подходящим для срезания волос в чувствительных областях тела таких, как интимные зоны, области гениталий, подмышечные области и пр.

Устройство 10 для срезания волос содержит продолговатый корпус 12. Корпус 12 содержит первый конец и второй конец, который противоположен первому концу. Второй конец корпуса 12 также может называться концом рукоятки. Обычно корпус 12 может содержать участок 14 рукоятки, где пользователь может захватывать корпус 12. В целом, корпус 12 может быть выполнен трубчатым или стержневым образом. Кроме того, корпус 12 может быть, по меньшей мере, слегка изогнут или иметь банановидную форму в своем продольном продолговатом удлинении.

Кроме того, корпус 12 может содержать средства управления 16, например, кнопки "включено/выключено" и т.д. На первом конце корпуса 12 может быть размещена режущая головка 18. Таким образом, первый конец корпуса 12 может называться горловинным участком. Как указано на фиг.1, режущая головка 18 может содержать набор 20 лезвий. Набор 20 лезвий может образовывать, по меньшей мере, один зубчатый передний край 22, 24. На фиг.1 набор 20 лезвий образует первый зубчатый передний край 22 и второй зубчатый передний край 24, который обращен от первого зубчатого переднего края 22.

Для резки волос пользователь может захватывать корпус 12 устройства 10 для срезания волос на участке 14 рукоятки и перемещать режущую головку 18 по волосам в направлении перемещения, указанном ссылочной позицией 28. Идеальным направлением 28 перемещения может быть обычный перпендикуляр к поперечному направлению (указанному ссылочной позицией 30), которое также может называться направлением режущего перемещения набора 20 лезвий. Область корпуса режущей головки 18 указана на фиг.1 ссылочной позицией 32. Кроме того, пунктирная линия, указанная ссылочной позицией 34, показывает зону 34 крепления, в которой режущая головка 18 может быть прикреплена к корпусу 12. В некоторых вариантах осуществления режущая головка 18 может быть прикреплена с возможностью разъема к корпусу 12. Однако в альтернативных вариантах осуществления режущая головка 18 может быть постоянно и фиксированно прикреплена к корпусу 12. Следовательно, в эт
