ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к ленточному картриджу, устанавливаемому на предназначенной для установки картриджа части ленточного печатающего устройства и подвергаемому процессу печати посредством ленточного печатающего устройства.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0002] До настоящего времени кассета с лентой, устанавливаемая с возможностью присоединения/отсоединения на предназначенной для установки кассеты части ленточного печатающего устройства, была известна в качестве такого ленточного картриджа (см. патентный документ 1).

В кассете с лентой размещены ролик для подачи ленты, катушка для первой ленты, на которую намотана первая лента, катушка для красящей ленты, на которую намотана красящая лента, и катушка для намотки красящей ленты, на которую наматывается красящая лента. Кроме того, корпус кассеты, представляющей собой кассету с лентой, имеет отверстие для обеспечения опоры для ролика, соответствующее ролику для подачи ленты, отверстие для обеспечения опоры для первой ленты, соответствующее катушке для первой ленты, и отверстие для обеспечения опоры для намотки, соответствующее катушке для намотки красящей ленты. Кроме того, корпус кассеты имеет направляющее отверстие для направления установки кассеты и два отверстия под штифты, предназначенные для установки корпуса кассеты с лентой в заданном положении.

С другой стороны, на предназначенной для установки кассеты части ленточного печатающего устройства предусмотрены стоящие приводной вал для ленты, соответствующий отверстию для обеспечения опоры для ролика, вал для намотки красящей ленты, соответствующий отверстию для обеспечения опоры для намотки, направляющая ось, соответствующая направляющему отверстию, и два установочных штифта, соответствующие двум отверстиям под штифты.

При установке кассеты с лентой на части для установки кассеты приводной вал для ленты вставляется в ролик для подачи ленты, вал для намотки красящей ленты вставляется в катушку для намотки красящей ленты, направляющая ось вставляется в направляющее отверстие, и два установочных штифта вставляются в два отверстия под штифты.

В этом случае приводной вал для ленты и направляющая ось в значительной степени выступают из части для установки кассеты, и ролик для подачи ленты (отверстие для обеспечения опоры для ролика) и направляющее отверстие, соответствующее приводному валу для ленты и направляющей оси, соответственно расположены диагонально в кассете с лентой, если смотреть на виде в плане. Таким образом, кассета с лентой точно и плавно устанавливается на части для установки кассеты.

[0003] [Патентный документ 1] JP-A-2012-126141

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[0004] Если в такой известной кассете с лентой (ленточном картридже) отверстие для обеспечения опоры для ролика и направляющее отверстие не удалены друг от друга в значительной степени, присоединение/отсоединение кассеты с лентой не выполняется плавно, поскольку кассету с лентой наклоняют. Кроме того, если части для захвата кассеты с лентой, отверстие для обеспечения опоры для ролика и направляющее отверстие расположены несбалансированно, сила для установки или извлечения кассеты с лентой будет смещена. Также и в этом случае присоединение/отсоединение кассеты с лентой не выполняются плавно, поскольку при наклоне кассеты с лентой возникает кручение.

[0005] Задачей настоящего изобретения является разработка ленточного картриджа, который может быть плавно присоединен/отсоединен к/от части для установки картриджа при его захватываемых частях и направляемых частях, расположенных сбалансированно.

[0006] В соответствии с настоящим изобретением разработан ленточный картридж, устанавливаемый с возможностью присоединения/отсоединения на предназначенной для установки картриджа части ленточного печатающего устройства, имеющего первый стержень и второй стержень на части для установки картриджа, на которых ленточный картридж устанавливается с возможностью присоединения/отсоединения. Ленточный картридж содержит: захватываемые части, которые позволяют захватывать ленточный картридж пальцами при присоединении/отсоединении ленточного картриджа, в двух противоположных местах на его боковой поверхности, и валик, имеющий первую приемную часть, в которую вставляется первый стержень, и вторую приемную часть, в которую вставляется второй стержень при установке ленточного картриджа в ленточном печатающем устройстве, при этом, если смотреть в направлении присоединения ленточного картриджа, вторая приемная часть расположена с противоположной стороны над воображаемой линией, соединяющей вместе захватываемые части, расположенные в двух местах, относительно первой приемной части и расположена в месте, более близком к одной захватываемой части, более отдаленной от первой приемной части, чем другая захватываемая часть из захватываемых частей, расположенных в двух местах.

[0007] В соответствии с данной конфигурацией вторая захватываемая часть расположена над воображаемой линией, соединяющей вместе захватываемые части, расположенные в двух местах, относительно первой приемной части и расположена в месте, более близком к одной захватываемой части, более отдаленной от первой приемной части, чем другая захватываемая часть из захватываемых частей, расположенных в двух местах. Следовательно, расстояние между первой приемной частью и второй приемной частью увеличивается, и первая приемная часть и вторая приемная часть расположены по диагонали сбалансированно. Таким образом, сила, приложенная посредством захватываемых частей при присоединении/отсоединении ленточного картриджа, будет относительно равномерно приложена к первой приемной части и второй приемной части. В результате присоединение/отсоединение ленточного картриджа к/от части для установки картриджа может быть выполнено плавно. Кроме того, первая приемная часть и вторая приемная часть находятся в дальних и легко идентифицируемых местах, если смотреть с верхней стороны и нижней стороны ленточного картриджа. Соответственно, когда ленточное печатающее устройство установлено перед глазам и ленточный картридж захватывают, смотря на часть для установки картриджа, первая приемная часть и вторая приемная часть служат в качестве меток, посредством которых направление вперед и назад для ленточного картриджа и его задняя и передняя стороны и направления вправо и влево могут быть легко идентифицированы. Таким образом, ленточный картридж может быть ориентирован в правильном направлении и установлен на части для установки картриджа.

[0008] В этом случае вторая приемная часть предпочтительно расположена в месте, самом дальнем от первой приемной части, если смотреть в направлении присоединения ленточного картриджа.

[0009] В соответствии с данной конфигурацией вторая приемная часть расположена в месте, самом дальнем от первой приемной части, над воображаемой линией, соединяющей вместе захватываемые части, расположенные в двух местах. Следовательно, сила, приложенная посредством захватываемых частей при присоединении/отсоединении ленточного картриджа, будет относительно равномерно приложена к первой приемной части и второй приемной части. В результате присоединение/отсоединение ленточного картриджа к/от части для установки картриджа может быть выполнено плавно. Кроме того, поскольку вторая приемная часть расположена на значительном удалении от первой приемной части, сила для установки или извлечения ленточного картриджа вряд ли будет смещаться. Также и в этом случае присоединение/отсоединение ленточного картриджа к/от части для установки картриджа может быть выполнено плавно.

[0010] Кроме того, вторая приемная часть предпочтительно включает в себя сквозное отверстие, образованное с возможностью проникания через него.

[0011] Кроме того, ленточный картридж предпочтительно включает в себя корпус картриджа, при этом корпус картриджа имеет оболочечную конструкцию, образованную из верхней стеновой части на ближней стороне и нижней стеновой части на задней стороне в направлении присоединения и из периферийной стеновой части, и вторая приемная часть предпочтительно выполнена на периферийной стеновой части или вблизи периферийной стеновой части.

[0012] В соответствии с данными конфигурациями также может быть использован ленточный картридж, имеющий разную толщину.

[0013] Кроме того, сквозное отверстие предпочтительно включает в себя первое сквозное отверстие, образованное на верхней стеновой части с возможностью проникания через него, и второе сквозное отверстие, образованное на нижней стеновой части с возможностью проникания через него.

[0014] В соответствии с данной конфигурацией кручение на втором стержне во второй приемной части может быть уменьшено на ранней стадии присоединения ленточного картриджа и на последней стадии его отсоединения.

[0015] Кроме того, ленточный картридж предпочтительно включает в себя корпус картриджа, и вторая приемная часть предпочтительно включает в себя направляющую канавку, заглубленную на наружной периферийной поверхности корпуса картриджа.

[0016] В этом случае канавка предпочтительно заглублена в направлении, пересекающем воображаемую линию, соединяющую вместе первую приемную часть и вторую приемную часть.

[0017] В соответствии с данными конфигурациями вторая приемная часть может быть расположена так, что она будет удалена от первой приемной части в большей степени, и кручение на втором стержне во второй приемной части может быть уменьшено. Соответственно, присоединение/отсоединение ленточного картриджа к/от части для установки картриджа может быть выполнено плавно.

[0018] С другой стороны, валик предпочтительно образован из опорного валика, имеющего первую приемную часть, и опирается с возможностью вращения на первый стержень посредством первой приемной части, когда ленточный картридж установлен на части для установки картриджа.

[0019] В этом случае первая приемная часть предпочтительно представляет собой отверстие для стержня.

[0020] В соответствии с данными конфигурациями вал, обеспечивающий опору для опорного валика с возможностью вращения, также может служить в качестве первого стержня, и, таким образом, число компонентов, предназначенных для направления присоединения/отсоединения ленточного картриджа, может быть уменьшено.

[0021] В этом случае первая приемная часть предпочтительно служит не только в качестве отверстия для стержня, но также и в качестве сквозного отверстия.

[0022] В соответствии с данной конфигурацией первая приемная часть может также иметь функцию обеспечения опоры для опорного валика.

[0023] В этом случае первая приемная часть и вторая приемная часть предпочтительно представляют собой направляющие отверстия.

[0024] В соответствии с данной конфигурацией, когда первый стержень и второй стержень вставлены соответственно в первую приемную часть и вторую приемную часть, ленточный картридж может быть точно размещен в предназначенной для установки картриджа части ленточного печатающего устройства, и может быть предотвращено его смещение во время установки.

[0025] В этом случае вторая приемная часть предпочтительно представляет собой направляющую канавку.

[0026] В соответствии с данной конфигурацией первая приемная часть и вторая приемная часть могут быть размещены в местах, наиболее удаленных друг от друга, и может быть обеспечено выполнение функции установки ленточного картриджа в заданном положении с высокой точностью.

[0027] В этом случае захватываемые части предпочтительно представляют собой выпуклые части, выполненные на периферийной стеновой части.

[0028] В соответствии с данной конфигурацией захватываемые части выполнены в местах, легко достижимых при манипулировании, и пальцы вряд ли будут скользить. Следовательно, ленточный картридж может быть надежно захвачен.

[0028] В этом случае захватываемые части предпочтительно расположены напротив выполненных с полостями частей поверхности окружающей стенки части для установки картриджа.

[0030] В соответствии с данной конфигурацией ленточный картридж может быть легко захвачен и присоединен/отсоединен к/от части для установки картриджа.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

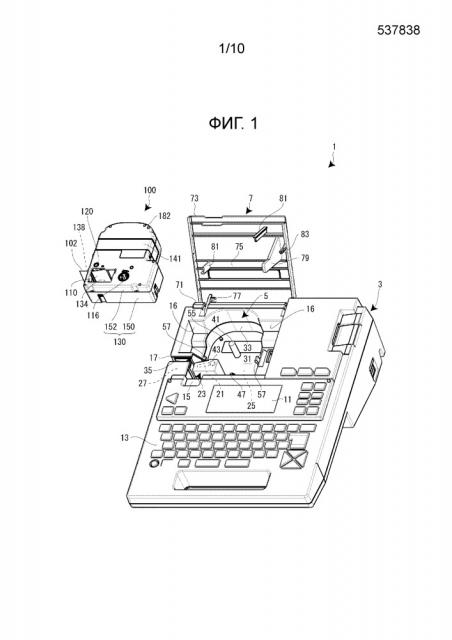

[0031] Фиг.1 представляет собой вид в перспективе снаружи ленточного печатающего устройства в соответствии с одним вариантом осуществления с открытой крышкой.

Фиг.2А и 2В представляют собой соответственно вид в плане и вид боковой поверхности ленточного картриджа в соответствии с вариантом осуществления.

Фиг.3 представляет собой вид в плане части для установки картриджа.

Фиг.4 представляет собой вид в перспективе крышки для открытия/закрытия, если смотреть со стороны ее задней поверхности.

Фиг.5А и 5В представляют собой соответственно вид в плане ленточного картриджа при его удаленном верхнем корпусе и вид задней поверхности верхнего корпуса.

Фиг.6 представляет собой вид в перспективе ленточного картриджа, если смотреть со стороны задней поверхности.

Фиг.7 представляет собой увеличенный вид в перспективе части для установки картриджа.

Фиг.8 представляет собой вид в плане ленточного картриджа в соответствии с первым вариантом осуществления.

Фиг.9А и 9В представляют собой соответственно вид в плане и вид в разрезе в состоянии, в котором ленточный картридж в соответствии с первым вариантом осуществления установлен на части для установки картриджа.

Фиг.10 представляет собой вид в плане в состоянии, в котором ленточный картридж в соответствии со вторым вариантом осуществления установлен на части для установки картриджа.

ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[0032] В дальнейшем со ссылкой на сопровождающие чертежи будет приведено описание ленточного картриджа в соответствии с одним вариантом осуществления настоящего изобретения в сочетании с ленточным печатающим устройством, в котором устанавливается ленточный картридж. Ленточное печатающее устройство используется для выполнения печати при одновременной подаче ленты для печати и красящей ленты из установленного ленточного картриджа и для отрезки отпечатанной части от ленты для печати для создания этикетки (куска ленты).

[0033] [Краткое описание ленточного печатающего устройства]

Фиг.1 представляет собой вид в перспективе снаружи ленточного печатающего устройства и ленточного картриджа, устанавливаемого в ленточном печатающем устройстве. Как показано на фигуре, ленточное печатающее устройство 1 включает в себя корпус 3 устройства, образующий наружный кожух, часть 5 для установки картриджа, на которой ленточный картридж 100 устанавливают с возможностью присоединения/отсоединения, и крышку 7 для открытия/закрытия, используемую для открытия/закрытия части 5 для установки картриджа. На верхней поверхности корпуса 3 устройства часть 5 для установки картриджа предусмотрена с задней стороны, дисплей 11 предусмотрен с центральной стороны, и клавиатура 13 предусмотрена с ближней стороны. Вблизи крышки 7 для открытия/закрытия выполнена заглубленная часть 15 для зацепления пальцем. Крышку 7 для открытия/закрытия открывают при вставке пальца в заглубленную часть 15 и подъеме крышки 7 пальцем. Кроме того, на боковой поверхности (левой боковой поверхности) корпуса 3 устройства выполнено удлиненное отверстие 17 для выталкивания ленты, предназначенное для выталкивания ленты 102 для печати.

[0034] Кроме того, ленточное печатающее устройство 1 включает в себя часть 23, которая представляет собой печатающий механизм и имеет печатающую головку 21, выполненную стоящей на части 5 для установки картриджа, часть 25, представляющую собой механизм подачи ленты и заделанную в пространстве с задней стороны части 5 для установки картриджа, и часть 27, представляющую собой механизм отрезки ленты и заделанную вблизи отверстия 17 для выталкивания ленты. Пользователь вводит информацию для печати посредством клавиатуры 13 и выполняет печать при управлении с помощью клавиатуры после подтверждения информации для печати на дисплее 11. После ввода команды печати часть 25, представляющая собой механизм подачи ленты, приводится в действие для обеспечения перемещения ленты 102 для печати и красящей ленты 110 параллельно друг другу. Кроме того, под действием тепла, подводимого от части 23, представляющей собой печатающий механизм, к красящей ленте 110, краска красящей ленты 110 переносится на ленту 102 для печати для выполнения печати. За счет подачи при печати лента 102 для печати выталкивается из отверстия 17 для выталкивания ленты. Когда печать будет завершена, часть 27, представляющая собой механизм отрезки ленты, приводится в действие для отрезки отпечатанной части ленты 102 для печати.

[0035] [Краткое описание ленточного картриджа]

Как показано на фиг.2А и 2В и фиг.5А и 5В, ленточный картридж 100 включает в себя ролик 106 для ленты, в котором лента 102 для печати намотана на ленточный сердечник 104, и ролик 114 для красящей ленты, в котором красящая лента 110 намотана на сердечник 112 для подачи. Кроме того, ленточный картридж 100 включает в себя сердечник 116 для намотки, на который наматывается красящая лента 110, которая была израсходована, и опорный валик 120 (валик), который входит в контакт с печатающей головкой 21 и обеспечивает подачу ленты 102 для печати и красящей ленты 110. Кроме того, ленточный картридж 100 включает в себя корпус 130 картриджа, в котором размещены ролик 106 для ленты, ролик 114 для красящей ленты, сердечник 116 для намотки и опорный валик 120. Как описано выше, ленточный картридж 100 по данному варианту осуществления имеет так называемую оболочечную конструкцию, в которой наружная оболочка охвачена корпусом 130 картриджа.

[0036] Кроме того, ленточный картридж 100 включает в себя отверстие 134 для вставки, которое выполнено в корпусе 130 картриджа и в которое вставляется печатающая головка 21, когда ленточный картридж 100 установлен в ленточном печатающем устройстве 1. Ленточный картридж 100 включает в себя отверстие 138 для выдачи ленты, которое образовано в корпусе 130 картриджа и из которого выдается лента 102 для печати. Следует отметить, что, как будет подробно описано позднее, ролик 106 для ленты опирается с возможностью вращения на цилиндрическую ось 192 для сердечника, выступающую внутрь корпуса 130 картриджа.

[0037] Когда опорный валик 120 и сердечник 116 для намотки приводятся в движение посредством части 25, представляющей собой механизм подачи ленты, лента 102 для печати подается наружу от ленточного сердечника 104, и красящая лента 110 подается наружу от сердечника 112 для подачи. Поданные наружу лента 102 для печати и красящая лента 110 проходят параллельно друг другу у опорного валика 120 и подвергаются процессу печати посредством печатающей головки 21. Поданный наружу конец (отпечатанная часть) ленты 102 для печати, на котором была выполнена печать, выдается из отверстия 138 для выдачи ленты в отверстие 17 для выталкивания ленты. С другой стороны, красящая лента 110 проходит вокруг части периферийной стенки отверстия 134 для вставки и наматывается посредством сердечника 116 для намотки. Следует отметить, что множество типов ленточных картриджей, имеющих разную толщину, имеются в наличии в качестве ленточного картриджа 100 в соответствии с шириной ленты, представляющей собой ленту 102 для печати.

[0038] [Детали ленточного печатающего устройства]

Как показано на фиг.1 и фиг.3, часть 5 для установки картриджа образована с плоской формой, комплементарной по отношению к плоской форме ленточного картриджа 100, и образована заглубленной с глубиной, соответствующей ленточному картриджу 100, имеющему максимальную толщину из множества типов устанавливаемых ленточных картриджей 100. В этом случае основание 31 для установки, образующее нижнюю пластинчатую часть части 5 для установки картриджа, и боковая пластинчатая часть 33 образованы (отформованы) как одно целое из смолы или тому подобного. Щелевидный канал 35 для выталкивания ленты образован между частью 5 для установки картриджа и отверстием 17 для выталкивания ленты, и часть 27, представляющая собой механизм отрезки ленты, заделана в данной части.

[0039] На основании 31 для установки, предусмотренном в части 5 для установки картриджа, выполнены стоящие позиционирующий выступ 41, на котором устанавливается и размещается ось 192 для сердечника, печатающая головка 21, закрытая крышкой 43 головки, приводной вал 45 для опорного валика, который вращается и приводит в движение опорный валик 120, и приводной вал 47 для намотки, который вращается и приводит в действие сердечник 116 для намотки. Кроме того, предусмотрен направляющий штифт 50, расположенный в месте, находящемся на диагонали относительно приводного вала 45 для опорного валика. Кроме того, на основании 31 для установки часть 51 для обнаружения ленты, которая определяет тип (информацию атрибута) ленты 102 для печати, и часть 53 для расфиксации сердечников, которая отпускает стопор, останавливающий вращение сердечника 112 для подачи и сердечника 116 для намотки, предусмотрены вблизи приводного вала 47 для намотки.

[0040] Кроме того, на основании 31 для установки два малых выступа 55 выполнены в диагонально противоположных местах. Кроме того, предусмотрены два удерживающих элемента 57, которые удерживают промежуточную часть установленного ленточного картриджа 100. С другой стороны, в пространстве с задней стороны основания 31 для установки заделана часть 25, представляющая собой механизм подачи ленты и образованная из электродвигателя, зубчатого механизма (каждый из данных компонентов не показан) или тому подобного, которая обеспечивает вращение приводного вала 45 для опорного валика и приводного вала 47 для намотки. Часть 25, представляющая собой механизм подачи ленты, обеспечивает «разделение» мощности посредством зубчатого механизма и заставляет приводной вал 45 для опорного валика и приводной вал 47 для намотки вращаться синхронно друг с другом.

[0041] Часть 23, представляющая собой печатающий механизм, включает в себя печатающую головку 21, образованную из термопечатающей головки и опорной рамы 61 головки, которая обеспечивает опору для печатающей головки 21 и ее поворот. Кроме того, часть 23, представляющая собой печатающий механизм, включает в себя механизм расфиксации головки (непоказанный), который обеспечивает поворот печатающей головки 21 между положением печатания и отведенным положением посредством опорной рамы 61 головки и крышки 43 головки, которая закрывает печатающую головку 21 (и опорную раму 61 головки).

[0042] Механизм расфиксации головки срабатывает при открытии/закрытии крышки 7 для открытия/закрытия. Механизм расфиксации головки обеспечивает перемещение (поворот) печатающей головки 21 в положение печатания в соответствии с операцией закрытия крышки 7 для открытия/закрытия и перемещение (поворот) печатающей головки 21 в отведенное положение в соответствии с операцией открытия крышки 7. Печатающая головка 21 входит в контакт с опорным валиком 120 через посредство красящей ленты 110 и ленты 102 для печати, когда она перемещается в положение печатания, и отделяется от опорного валика 120, когда она перемещается в отведенное положение. Таким образом, предотвращается задевание печатающей головки 21 лентой 102 для печати и красящей лентой 110 при присоединении/отсоединении ленточного картриджа 100.

[0043] Печатающая головка 21 выполнена с множеством тепловыделяющих элементов, и множество тепловыделяющих элементов выровнены в том же направлении, что и направление оси опорного валика 120. Кроме того, печатание выполняется при подаче ленты 102 для печати и красящей ленты 110 и избирательном приведении в действие множества тепловыделяющих элементов. Крышка 43 головки образована с по существу прямоугольной формой на виде в плане и образована (отформована) как одно целое с основанием 31 для установки (частью 5 для установки картриджа). Кроме того, крышка 43 головки выступает в значительной степени в вертикальном направлении от основания 31 для установки. Крышка 43 головки обеспечивает возможность поворота печатающей головки 21 внутри и функционирует снаружи в качестве направляющей для установки ленточного картриджа 100.

[0044] Часть 51 для обнаружения ленты образована из множества микропереключателей 51а, избирательно входит в контактное взаимодействие с обнаруживаемой частью 180 ленточного картриджа 100, которая будет описана позднее, и определяет тип, например, ширину ленты, цвет ленты и материал ленты 102 для печати. Кроме того, на основе результата обнаружения осуществляется управление приведением в действие печатающей головки 21 и части 25, представляющей собой механизм подачи ленты.

[0045] Часть 53 для расфиксации сердечников образована из двух пусковых штифтов 53а для сердечника 112 для подачи и сердечника 116 для намотки. Как будет подробно описано позднее, корпус 130 картриджа выполнен с крюками 206 для прекращения вращения, удерживаемыми соответственно сердечником 112 для подачи и сердечником 116 для намотки (см. фиг.6). При установке ленточного картриджа 100 пусковые штифты 53а входят в контактное взаимодействие с крюками 206, предназначенными для прекращения вращения, для устранения блокировки вращения сердечника 112 для подачи и сердечника 116 для намотки.

[0046] Приводной вал 45 для опорного валика включает в себя поддерживающий стержень 48 для опорного валика, удлиненный с возможностью вставки в опорный валик 120, и шлицевый вращающийся приводной вал 49, установленный с возможностью вращения в базовой части опорного стержня 48 для опорного валика (см. фиг.3). Энергия для вращения от части 25, представляющей собой механизм подачи ленты, передается вращающемуся приводному валу 49 и затем передается от вращающегося приводного вала 49 опорному валику 120 (это будет описано подробно позднее).

[0047] Аналогичным образом, приводной вал 47 для намотки включает в себя фиксирующий вал 47а и шлицевый подвижный вал 47b, установленный с возможностью вращения на фиксирующем вале 47а. Также и в этом случае энергия для вращения от части 25, представляющей собой механизм подачи ленты, передается подвижному валу 47b и затем передается дальше от подвижного вала 47b сердечнику 116 для намотки.

[0048] При установке ленточного картриджа 100 на части 5 для установки картриджа ось 192 для сердечника (ленточный сердечник 104) входит в контактное взаимодействие с позиционирующим выступом 41, опорный валик 120 входит в контактное взаимодействие с приводным валом 45 для опорного валика, и сердечник 116 для намотки входит в контактное взаимодействие с приводным валом 47 для намотки. Затем, когда крышку 7 для открытия/закрытия закрывают, печатающая головка 21 поворачивается и входит в контакт с опорным валиком 120 при ленте 102 для печати и красящей ленте 110, удерживаемых между ними, в результате чего ленточное печатающее устройство 1 переводится в состояние готовности к печати.

[0049] Как показано на фиг.1 и фиг.4, крышка 7 для открытия/закрытия присоединена с возможностью поворота, то есть с возможностью открытия/закрытия, к корпусу 3 устройства посредством шарнирной части 71, предусмотренной с задней стороны. Крышка 7 для открытия/закрытия включает в себя основной корпус 73 крышки для открытия/закрытия и окно 75 для проверки, выполненное в центре основного корпуса 73 крышки для открытия/закрытия. Кроме того, крышка 7 для открытия/закрытия включает в себя две шарнирно присоединенные детали 77, которые выступают от задней поверхности основного корпуса 73 крышки для открытия/закрытия и шарнирно присоединены с возможностью поворота в шарнирной части 71, и воздействующий рычаг 79, который выступает от задней поверхности основного корпуса 73 крышки для открытия/закрытия и поворачивает печатающую головку 21. Кроме того, крышка 7 для открытия/закрытия включает в себя два прижимающих выступа 81, которые выступают от задней поверхности основного корпуса 73 крышки для открытия/закрытия и прижимают ленточный картридж 100, и прижимающий выступ 83, который выступает от задней поверхности основного корпуса 73 крышки для открытия/закрытия и приводит в действие (включает) заделанный выключатель (непоказанный) обнаружения закрытия крышки.

[0050] Окно 75 для проверки выполнено длинным от одной стороны до другой стороны и образовано из прозрачной (прозрачной для видимого света) смолы, отформованной отдельно от основного корпуса 73 крышки для открытия/закрытия. Посредством окна 75 для проверки можно визуально проверить ленточный картридж 100 (тип ленточного картриджа 100 и количество остающейся ленты ленточного картриджа 100, представляющей собой ленту 102 для печати), установленный на части 5 для установки картриджа. Кроме того, две шарнирно присоединенные детали 77, воздействующий рычаг 79, прижимающие выступы 81, прижимающий выступ 83 и прижимающая часть 85 образованы (отформованы) из смолы как одно целое с основным корпусом 73 крышки для открытия/закрытия.

[0051] Воздействующий рычаг 79 в значительной степени выступает от задней поверхности основного корпуса 73 крышки для открытия/закрытия и вставляется в щелевое отверстие 87, выполненное на боковой стороне части 5 для установки картриджа, при закрытии крышки 7 для открытия/закрытия. Воздействующий рычаг 79, вставленный в щелевое отверстие 87, обеспечивает срабатывание механизма расфиксации головки, описанного выше, и поворот печатающей головки 21. Аналогичным образом, при закрытии крышки 7 для открытия/закрытия прижимающий выступ 83 вставляется в прямоугольное отверстие 91, соседнее с щелевым отверстием 87, для приведения в действие (включения) выключателя обнаружения закрытия крышки. Один из прижимающих выступов 81 расположен так, что он будет находиться вблизи опорного валика 120 ленточного картриджа 100 и будет прижимать ленточный картридж 100, чтобы он был установлен на предназначенном для установки основании 31 части 5 для установки картриджа, при закрытии крышки 7 для открытия/закрытия.

[0052] [Детали ленточного картриджа]

Далее, подробное описание ленточного картриджа 100 будет приведено со ссылкой на фиг.2А и 2В, фиг.5А и 5В и фиг.6. Следует отметить, что в описании ленточного картриджа 100, если взять фиг.2А и 2В в качестве примера, поверхность с ближней стороны в направлении установки, то есть с верхней передней стороны ленточного картриджа 100, будет названа «передней поверхностью», поверхность с задней стороны в направлении установки, то есть с противоположной стороны ленточного картриджа 100, будет названа «задней поверхностью», боковая поверхность с левой стороны ленточного картриджа 100 будет названа «левой боковой поверхностью», боковая поверхность с его правой стороны будет названа «правой боковой поверхностью», дугообразная боковая поверхность с его верхней стороны будет названа «верхней концевой поверхностью», и боковая поверхность с его нижней стороны будет названа «базовой концевой поверхностью».

[0053] Как описано выше, ленточный картридж 100 включает в себя корпус 130 картриджа и ролик 106 для ленты, ролик 114 для красящей ленты, сердечник 116 для намотки и опорный валик 120, размещенные в корпусе 130 картриджа. Кроме того, ленточный картридж 100 включает в себя отверстие 134 для вставки, выполненное в корпусе 130 картриджа, отверстие 138 для выдачи ленты, образованное на левой боковой поверхности вблизи опорного валика 120, и идентифицирующую этикетку 141 (см. фиг.1), прикрепленную от левой боковой поверхности до правой боковой поверхности на передней поверхности в месте, в котором размещен ролик 106 для ленты. На идентифицирующей этикетке 141 ширина ленты, цвет ленты, материал и тому подобные характеристики ленты 102 для печати, размещенной в корпусе 130 картриджа, отображаются в двух местах передней поверхности и левой боковой поверхности.

[0054] Корпус 130 картриджа образует наружную оболочку ленточного картриджа 100 (оболочечную конструкцию) и имеет внешний вид, который сформирован с ʺLʺ-образной формой на виде в плане, при этом его базовый конец со стороны правой боковой поверхности выступает в незначительной степени. В направлении вперед-назад корпус 130 картриджа образован из нижнего корпуса 150 и верхнего корпуса 152, при этом нижний корпус 150 и верхний корпус 152 расположены соответственно с задней стороны и с ближней стороны, когда корпус 130 картриджа установлен на части 5 для установки картриджа. В корпусе 130 картриджа по данному варианту осуществления верхний корпус 152 образован из элемента, отформованного из прозрачной смолы, и нижний корпус 150 образован из элемента, отформованного из непрозрачной смолы.

[0055] Верхний корпус 152 является таким, в котором верхняя стеновая часть 156, образующая переднюю поверхность корпуса 130 картриджа, и верхняя периферийная стеновая часть 158, свисающая от периферии верхней стеновой части 156, образованы (отформованы) как одно целое. Кроме того, нижний корпус 150 является таким, в котором нижняя стеновая часть 160, образующая заднюю поверхность корпуса 130 картриджа, нижняя периферийная стеновая часть 162, выполненная стоящей на периферии нижней стеновой части 160, и часть 164, представляющая собой периферийную стенку отверстия и выполненная стоящей на нижней стеновой части 160 так, чтобы ограничить отверстие 134 для вставки, образованы (отформованы) как одно целое.

[0056] На нижней концевой поверхности верхней периферийной стеновой части 158 верхнего корпуса 152 множество соединительных штифтов 170 выполнены с соответствующими интервалами. При этом на нижней периферийной стеновой части 162 нижнего корпуса 150 выполнено множество соединительных отверстий 172, соответствующее множеству соединительных штифтов 170 (см. фиг.5А и 5В). После того как компоненты, такие как ролик 106 для ленты и ролик 114 для красящей ленты, будут размещены на нижнем корпусе 150, верхний корпус 152 присоединяют к нижнему корпусу 150 с установкой множества соединительных штифтов 170 по прессовой посадке в множестве соединительных отверстий 172, в результате чего ленточный картридж 100 будет собран. Следует отметить, что соответствующие соединительные отверстия 172 образованы в виде сквозных отверстий по соображениям, связанным с легкостью формования.

[0057] Кроме того, направляемая часть 182, в которую вставляется направляющий штифт 50, выполнена в месте, расположенном диагонально по отношению к опорному валику 120 на виде в плане. В частности, направляемая часть 182 сформирована из первого сквозного отверстия 184, образованного через верхнюю стеновую часть 156 верхнего корпуса 152 с возможностью проникания через него, и второго сквозного отверстия 186, образованного через нижнюю стеновую часть 160 нижнего корпуса 150 (которые будут подробно описаны позднее) с возможностью проникания через него.

[0058] С другой стороны, на левой боковой поверхности и правой боковой поверхности нижнего корпуса 150 образованы две приемные части 174 для удерживания, удерживаемые двумя удерживающими элементами 57 (см. фиг.2А и 2В и фиг.6). Когда две предназначенные для удерживания, приемные части 174 установленного ленточного картриджа 100 удерживаются двумя удерживающими элементами 57 на стороне части 5 для установки картриджа, предотвращается «плавание» ленточного картриджа 100. Кроме того, на задней поверхности нижнего корпуса 150 выполнены малые установочные отверстия 176, в которые два малых выступа 55 вставляются с небольшим зазором (см. фиг.6). Когда два малых выступа 55, расположенных на стороне части 5 для установки картриджа, вставляются в два малых установочных отверстия 176 устанавливаемого ленточного картриджа 100, ленточный картридж 100 легко размещается в заданном положении на основании 31 для установки.

[0059] Кроме того, на задней поверхности нижнего корпуса 150 обнаруживаемая часть 180, соответствующая части 51 для обнаружения, предусмотрена в левой угловой части на стороне базовой концевой поверхности (то есть, в правой угловой части, если смотре
