265203

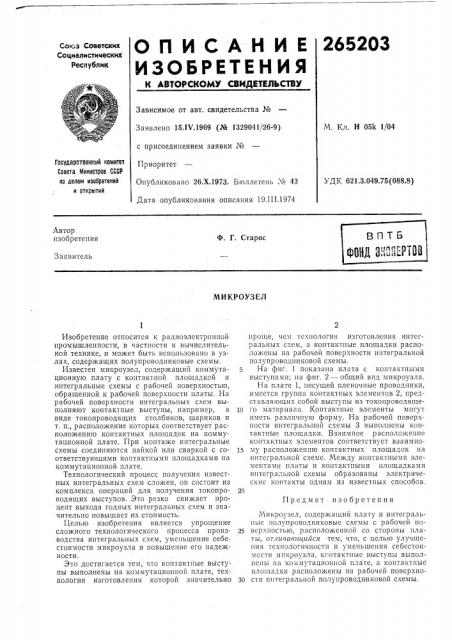

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сок.з Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15ЛЧ.1969 (№ 1329041/26-9) с присоединением заявки №

Приоритет

Опубликовано 26.Х.1973. Бюллетень ¹ 43

Дата опубликования описания 19.III.1974

М. Кл. Н 05k 1/04

Гасударственный камите

Совета Министров СССР аа делам ивааретений и открытий

УДК 621.3.049.75 (088.8) Автор изобретения

Ф. Г. Старос

Заявитель

МИ КРОУЗ ЕЛ

Изобретение относится к радиоэлектрошгой промышленности, в частности к вычислительной технике, и может быть использовано в узлах, содержащих полупроводниковые схемы.

Известен микроузел, содержащий коммутационную плату с контактной площадкой и интегральные схемы с рабочей поверхностью, обращенной к рабочей поверхности платы. На рабочей поверхности интегральных схем выполняют контактные выступы, например, в виде токопроводящих столбиков, шариков и т. п., расположение которых соответствует расположению контактных площадок на коммутационной плате. При монтаже интегральные схемы соединяются пайкой или сваркой с соответствующими контактными площадками на коммутационной плате.

Технологический процесс получения известных интегральных схем сложен, он состоит из комплекса операций для получения токопроводящих выступов. Это резко снижает процент выхода годных интегральных схем и значительно повышает их стоимость.

Целью изобретения является упрощение сложного технологического процесса производства интегральных схем, уменьшение себестоимости микроузла и повышение его надежности.

Это достигается тем, что контактные выступы выполнены на коммутационной плате, технология изготовления которой значительно проще, чем технология изготовления инTcãральных схем, а контактные площадки расположены на рабочей поверхности интегральной полупроводниковой схемы.

На фиг. 1 показана плата с контактнымн выступами; на фиг. 2 — общий вид микроузла.

На плате 1, несущей пленочные проводники, имеется группа контактных элементов 2, представляющих собой выступы из токопроводяще10 го материала. Контактные элементы могут иметь различную форму. На рабочей поверхности интегральной схемы 3 выполнены контактные площалки. Взаиипое расположение контактных элементов соответствует взаимно1S му расположению контактных площадок на интегральной схеме. Между контактными элементами платы и контактными площадками интегральной схемы образованы электрические контакты одним из известных способов.

Предмет изобретения

Микроузел, содержащий плату и интегральные полупроводниковые схемы с рабочей по2S всрхггостьго, расположенной со стороны платы, от ги га>огггийгся тем, что, с целью улучшения технологичности и уменьшения себестоимссти микроузла, контактные выступы выполнены па коммутационной плате, а контактные площадки расположены на рабочей поверхно30 сти интегральной полупроводниковой схемы, 2652О3 Р / ие 2
