Патент ссср 265207
Патент 265207
Классы МПК
Патент ссср 265207
Иллюстрации
Реферат

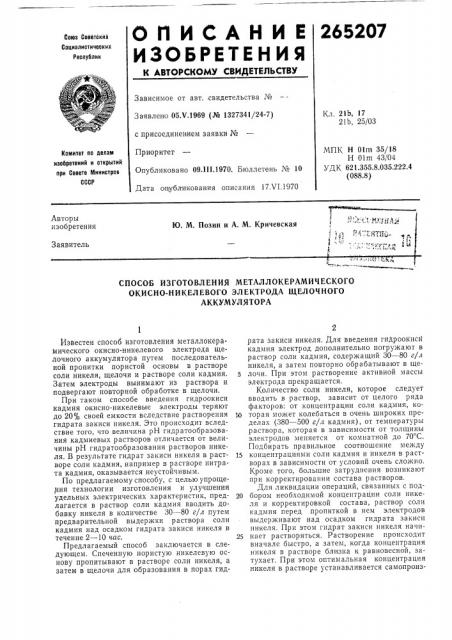

ОП ИСАН И Е
ИЗОБРЕТЕН И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
265207
Союз Советских
Социалистических
Республик
Зависимое от авт.,свидетельства №
Кл. 21Ь, 17
21Ь, 25/03
Заявлено 05.V.1969 (№ 1327341/24-7) с присоединением заявки №
Приоритет
Опубликовано 09.111.1970. Бюллетень № 10
Дата оп|убликования описания 17Х1.1970
МПК Н Olm 35/18
Н Olm 43, 04
УДК 621 355 8 035 222 4 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Ю. M. Позин и А. М
Заявитель
СПОСОБ ИЗГОТОВЛЕНИЯ МЕТАЛЛОКЕРАМИЧЕСКОГО
ОКИСНО-НИКЕЛЕВОГО ЭЛЕКТРОДА ЩЕЛОЧНОГО
АККУМУЛЯТОРА
11звестен способ изготовления металлокерамического окисно-никелевого электрода щелочного аккумулятора путем последовательной пропитки пористой основы в растворе соли никеля, щелочи и растворе соли кадмия.
Затем электроды вынимают из раствора и подвергают повторной обработке в щелочи.
При таком способе введения гидроокиси кадмия окисно-никелевые электроды теряют до 20 своей емкости вследствие растворения гидрата закиси никеля. Это происходит вследствие того, что величина рН гидратообразования кадмиевых растворов отличается от величины рН гидратообразования растворов никеля. В результате гидрат закиси никеля в растворе соли кадмия, например в растворе нитрата кадмия, оказывается неустойчивым.
По предлагаемому способу, с целью упрощения технологии изготовления и улучшения удельных электрических характеристик, предлагается в раствор соли кадмия вводить добавку никеля в количестве 30 — 80 г/л путем предварительной выдержки раствора соли кадмия над осадком гидрата закиси никеля в течение 2 — 10 час.
Предлагаемый способ заключается в следующем. Спеченную пористую никелевую основу пропитывают в растворе соли никеля, а затем в щелочи для образования в порах гидрата закиси никеля. Для введения гидроокист1 кадмия электрод дополнительно погружают в раствор соли кадмия, содержащий 30 — 80 г/л никеля, а затем повторно обрабатывают в ще5 лочи. При этом растворение активной массы электрода прекращается.
Количество соли никеля, которое следует вводить в раствор, зависит от целого ряда факторов: от концентрации соли кадмия, ко1о торая может колебаться в очень широких пределах (380 — 500 г/л кадмия), от температуры раствора, которая в зависимости от толщины электродов меняется от комнатной до 70 С.
Подбирать правильное соотношение между
15 концентрациями соли кадмия и никеля в растворах в зависимости от условий очень сложно.
Кроме того, большие затруднения возникают при корректировании состава растворов.
Для ликвидации операций, связанных с под20 бором необходимой концентрации соли никеля и корректировкой состава, раствор соли кадмия перед пропиткой в нем электродов выдерживают над осадком гидрата закиси никеля. При этом гидрат закиси никеля начи25 пает растворяться. Растворение происходит вначале быстро, а затем, когда концентрация никеля в растворе близка к равновесной, затухает, При этом оптимальная концентрация никеля в растворе устанавливается самопроиз265207
Предмет изобретений
Составитель Ю. Драгомирова
Редактор В. В. Фельдман Техред А. А. Камышникова Корректор Б. Л. Афиногенова
Заказ 1601/14 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 вольно и отпадает необходимость в подборе ее для каждого конкретного случая.
Для того чтобы в растворе установилась необходимая концентрация никеля, раствор выдерживают над осадком гидрата закиси никеля в течение 2 — 10 час в зависимости от температуры раствора. После этого в такой раствор загружают для пропитки окисно-никелевые электроды.
Предлагаемый способ может быть применен для изготовления электродов ген: ети рных аккумуляторов, в которые для п1. р, щения выделения водорода при глубс рядах вводят антиполярную добавку.
Способ изготовления металлокерамического окисно-никелевого электрода щелочного аккумулятора путем последовательной пропитки пористой основы в растворе соли никеля, щелочи и растворе соли кадмия, отличающийся тем, что, с целью упрощения технологии изготовления и улучшения удельнь1х электриче10 ских характеристик, в указанный раствор соли кадмия вволят добавку никеля в количестве 30 — 80,, .i см предварительной выдержки раствог: ",к .дмия над осадком гидрата закиси никеля в течение 2 — 10 час.
