Изобретение относится к емкости. Изобретение, в частности, относится к емкости для газосодержащих напитков, в частности, газированных напитков, таких как пиво.

Емкости, такие как емкости для напитков, заполненные газосодержащим напитком, в частности, газированным напитком, таким как пиво, напитки на основе сусла, сидры, радлеры (коктейли из пива и лимонада) и безалкогольные напитки, хорошо известны в данной области и могут быть изготовлены из различных материалов, таких как металл или пластик или их комбинации. Емкости могут размещаться так, чтобы клапан для выдачи напитка находился на конце емкости, обращенном вбок, или на конце емкости, обращенном вниз.

Традиционно используют такие емкости, как кег ("бочонок"), в котором содержимое находится под давлением внутри емкости посредством применения сжатого газа, в частности, углекислого газа, в отсеке емкости с содержимым, таким как напиток.

Альтернативно, средство повышения давления может быть обеспечено внутри емкости, как, например, раскрыто в EP 2291321 и EP 2282947.

Газ оказывает давление на содержимое, принуждая его вытекать через выдачной клапан, в то же время заполняя объем отсека, из которого выдают содержимое. Когда дозирующий клапан обеспечен на верхнем конце емкости, может быть обеспечена подъемная трубка, соединенная с клапаном, для поднятия содержимого от области возле дна емкости к клапану. Когда клапан открывается вбок к стороне емкости, может использоваться аналогичная подъемная трубка.

В последнее время используются емкости, которые сжимаются для выталкивания содержимого. В таких системах содержимое, такое как напиток, может быть заключен в частично или полностью гибкую емкость, такую как мешок или тонкостенную емкость, которая может быть сжата подходящим образом, уменьшая внутренний объем емкости с содержимым, подлежащим выдаче, таким как, без ограничения, напиток. Таким образом, к содержимому прикладывается давление, и оно может выталкиваться через клапан. Указанная емкость может, например, быть емкостью, выполненной за одно целое, которая, например, известна из EP 2448858 или WO 2007/019853, или она может, например, быть внутренней емкостью в упаковке типа "мешок-в-контейнере" (BIC) или типа "мешок-в-коробке" или "мешок-в-бутылке" или "бутылка-в-бутылке" (BIB). В таких упаковках повышающая давление текучая среда, такая как газ, например, воздух, может быть введена в пространство между внутренней и внешней емкостью упаковки BIC- или BIB-типа, сжимая внутреннюю емкость снаружи и/или внутри упаковки BIC- или BIB-типа. В сжимаемых емкостях опять же может быть использована подъемная трубка, соединенная с клапаном, но в большинстве случаев он предпочтительно или будет предпочтительно обходиться без такой подъемной трубки, поскольку она является громоздкой, дорогостоящей и неэффективной, в частности, поскольку она может повышать риск того, что объем напитка будет задерживаться в емкости, между стенкой емкости и подъемной трубкой, когда, например, доступ напитка в подъемную трубку становится заблокированным стенкой емкости. Дополнительно, за счет такой подъемной трубки повышается риск того, что подъемная трубка может быть заблокирована посредством емкости, в частности, внутренней емкости при сжатии, или подъемная трубка может даже протыкать емкость при сжатии, приводя в результате к протечке и смешиванию напитка с повышающей давление текучей средой. Альтернативно или дополнительно известны емкости, содержащие повышающее давление устройство в или на емкости, которое повышает давление напитка, либо вводя газ с высоким давлением в отсек для напитков из газового картриджа повышающего давление устройства, либо в пространство между внутренней и внешней емкостью, либо посредством испарения среды, подобной среде, используемой в аэрозольных баллонах, либо посредством высвобождения СО₂, связанного активированным углем, как описано в ЕР 2291321 или ЕР 2282947.

В большинстве этих известных емкостей используют клапаны или клапанные устройства, установленные на горловине емкости. Например, используют клапаны, такие как аэрозольные клапаны, но без ограничения этим, обжатые на горловине или на краю отверстия горловины, или на стенке емкости с помощью металлической пластины. Обжатие является способом, требующим особых инструментов и навыков, а также точности, особенно для емкости с содержимым под давлением. Поэтому использование операции обжатия на скоростной производственной линии является сложным, неудобным и в целом нежелательным.

Задача изобретения состоит в создании альтернативной емкости, имеющей клапан, в частности, но необязательно, клапан для напитков, обеспеченный на конце емкости, предпочтительно не содержащей подъемной трубки, соединенной с клапаном для напитков. Задача по изобретению состоит в создании альтернативной емкости, содержащей газосодержащее содержимое, такое как, но без ограничения этим, газированный напиток, которая является сжимаемой для выдачи содержимого через клапан, обеспеченный в емкости, в частности, емкости для напитков, не имеющей подъемной трубки, соединенной с клапаном. Емкость по изобретению может быть отдельной емкостью (упаковкой) или частью упаковки BIC- или BIB-типа. Эта емкость также может быть газосодержащей емкостью, или обычным баллоном, используемым для аэрозолей, заполненной или подлежащей заполнению, например, жидкостью, газом, пастой, смесью жидкости и газа или любым другим подходящим содержимым.

Задача изобретения состоит в создании альтернативного клапана и клапанного устройства для закрытия емкости, в частности емкости для напитков. Задача изобретения состоит в создании клапана и клапанного устройства, которые позволяют легко закрывать емкость, и, в частности, легко устанавливать клапан, даже на линии наполнения или заправочной станции, например, во влажной среде.

Другой задачей изобретения является обеспечение клапана, в частности, клапана для напитков, для емкости. Предпочтительно такой клапан обеспечен без подъемной трубки. Кроме того, изобретение решает задачу обеспечение клапанного устройства для емкости, в частности, для емкости для напитков.

Задача изобретения состоит в обеспечении емкости для напитков и клапана или клапанного устройства для такой емкости, которые предотвращают чрезмерное вспенивание напитка при розливе. Задача изобретения состоит в обеспечении емкости или клапана или клапанного устройства, которые легко производить и являются относительно недорогими и/или легко и удобно подвергаемыми вторичной переработке вместе с емкостью.

По меньшей мере одна или несколько из этих и других задач и целей изобретения могут быть получены посредством емкости и/или клапана и/или клапанного устройства, которые раскрыты в этом документе.

Варианты выполнения емкости, клапана и клапанного устройства по изобретению будут обсуждаться далее в данном документе, со ссылкой на чертежи, которые даны только в качестве примера и не должны никоим образом пониматься как ограничивающие объем изобретения или защиты каким-либо способом или в какой-либо форме. Эти примеры даны для того, чтобы лучше понимать изобретение, и не являются ограничивающими. На этих чертежах:

Фиг.1 - схематичный вид общей конфигурации варианта выполнения емкости, имеющей кожух и горловину;

Фиг.2 - схематичный вид в сечении части емкости по Фиг.1A уровня техники;

Фиг.3 - схематичный вид в сечении, подобный Фиг.1, варианта выполнения части емкости по изобретению, содержащей вариант выполнения клапана и клапанного устройства по изобретению;

Фиг.4 - схематичный вид варианта выполнения верхнего конца емкости по изобретению, например, как показано на каком-либо из дальнейших чертежей, соединенного с устройством розлива, схематично показанным и включающим в себя кран и повышающее давление устройство;

Фиг.5 - схематичный вид в сечении, подобный Фиг.1, альтернативного варианта выполнения части емкости по изобретению, содержащей вариант выполнения клапана и клапанного устройства по изобретению;

Фиг.6 - схематичный вид в сечении, подобный Фиг.1, альтернативного варианта выполнения части емкости по изобретению, содержащей вариант выполнения клапана и клапанного устройства по изобретению;

Фиг.7 - схематичный вид в сечении, подобный Фиг.1, альтернативного варианта выполнения части емкости по изобретению, содержащей вариант выполнения клапана и клапанного устройства по изобретению;

Фиг.8 - два схематичных вида в перспективе варианта выполнения клапана по изобретению;

Фиг.9A-C схематично показывают размещение клапана по изобретению, и на Фиг.9D - клапан, когда он частично выдавлен, захваченный предохранительным элементом;

Фиг.10 - схематичный вид в перспективе кожуха клапана с альтернативным предохранительным элементом;

Фиг.11 - схематичный вид в сечении, подобный Фиг.1, варианта выполнения части емкости с клапанным устройством с предохранительным элементом;

Фиг.12 - схематичный вид в сечении клапана по изобретению; и

Фиг.13 - схематичный вид емкости, имеющей одну стенку, при этом клапан установлен непосредственно на горловину емкости, и

Фиг.14 - схематичный вид емкости, имеющей ось Х, продолжающуюся по существу горизонтально при розливе, в которой подъемная трубка соединена с клапаном известным образом, в качестве примера.

В этом описании одинаковые или аналогичные элементы или признаки обозначены одинаковыми или аналогичными позициями. Показанные варианты выполнения представлены только в качестве примера и не должны никоим образом пониматься как ограничивающие объем изобретения каким-либо образом. Изобретение не ограничено показанными вариантами выполнения. Возможны многие альтернативы, включающие в себя, но не только, комбинации и перестановки элементов и признаков вариантов выполнения по изобретению, показанных на чертежах. Если не указано другое, все сечения показаны в плоскости, включающей продольную ось X, причем эта плоскость может быть плоскостью симметрии клапана, клапанного устройства и/или емкости.

В устройствах для розлива, в частности, газосодержащих напитков, таких как газированные напитки, вспенивание напитка при розливе может быть важной проблемой, которая должна контролироваться. Например, при розливе пива, такого как пиво типа лагер или пильзенского типа, из емкости важно выдать пиво в бокал или т.п. с достаточным, но не чрезмерным образованием пены. Образование пены является, по меньшей мере, частично результатом пузырьков газа в напитке, в частности пузырьков углекислого газа, с соответствующим распределением размеров.

Потребители склонны придавать большое значение пивным шапкам. Слишком большая шапка может быть нежелательной, поскольку она отнимает массу напитка, тогда как бокал пива рассматривается как неполный, если он не имеет шапки, и особая форма шапки ожидается для типа пива. Пивные шапки могут рассматриваться как важные для аромата пива и/или для эстетического вида пива. Чтобы получить правильную шапку или, по меньшей мере, правильное пенообразование напитка, многие характерные элементы были применены к различным устройства для выдачи жидкости и емкостям, чтобы влиять на признаки, которые могут влиять на характер выпуска напитка и/или устройства розлива. Например, различные давления розлива, различные поперечные сечения линий розлива, дозирующие головки и/или краны для выдачи жидкости, вспенивающие или противовспенивающие технические средства в линии розлива, головка для выдачи жидкости и/или краны для выдачи жидкости используются для регулирования образования пены. Все эти технические средства обеспечивают либо на стороне регулирования давления устройства для выдачи жидкости, либо в устройстве для выдачи жидкости, между кегом и выпускной стороной крана для выдачи жидкости.

Хотя многие из этих признаков успешно улучшали характер выдачи, все еще существует потребность в их улучшении. В частности, в устройствах для выдачи жидкости, содержащих емкость, наполненную газосодержащим напитком, таким как пиво, имеющим свободное пространство над жидкостью в емкости. Такие емкости могут быть без подъемной трубки, соединяющей клапан для напитков выше свободного пространства над жидкостью с напитком ниже свободного пространства над жидкостью. Показано, что, в частности, в таких устройствах все еще могут иметься проблемы в характере розлива, в частности, непосредственно после открытия емкости.

Свободное пространство в емкости для напитков является пространством выше уровня поверхности напитка в емкости, причем это пространство обычно будет заполнено газом, в частности, газом, который присутствует в напитке, таким как углекислый газ или газовая смесь, содержащая углекислый газ для газированного напитка.

В данном описании раскрыты емкости, в частности емкости для напитков, содержащие кожух и горловину, при этом на горловине обеспечен клапан для выдачи из емкости содержимого, такого как, но без ограничения этим, газосодержащий напиток, или для выдачи газа или другого содержимого, такого как паста, негазированные напитки и т.д.

Внутренняя поверхностная часть емкости, в частности, внутренняя поверхностная часть емкости в горловине между кожухом и впускной стороной клапана, может быть гладкой и наклонной к впускной стороне клапана. Указанная часть поверхности может быть гладкой и наклонной, чтобы препятствовать захвату пены на внутренней поверхности горловины.

Неожиданно было обнаружено, что конструкция самой емкости может иметь значительное влияние на образование пены, в частности, на чрезмерное образование пены при розливе напитка, в частности, непосредственно после открытия емкости. Было обнаружено, что образование пены и захват пены, образованной пузырьками в емкости, на его внутренней поверхности, могут быть одной из причин того, что такое образование пены может стать проблемой. Подобный захват пены также может быть проблемой и в случае другого содержимого, такого как химикаты.

Захват пены следует понимать как задержку перемещения пены или пузырьков по внутренней поверхности емкости к клапану для напитков или укупорочному устройству емкости. Было обнаружено, что пена может задерживаться, например, канавками или мелкими трещинами, за выемками или выступами или т.п., или в областях поверхности, которые, например, являются по существу горизонтальными, когда емкость помещается в обычное рабочее положение для выдачи напитка, которое будет по существу параллельно уровню поверхности напитка. Было обнаружено, что такая пена, задерживаемая в одной или более из этих областей поверхности, может в значительной степени негативно влиять на характер розлива устройства для выдачи жидкости, с которым емкость используется, или частью которого емкость является.

В настоящем изобретении, в отношении указанной внутренней поверхностной части емкости, "гладкая" поверхность должна пониматься как, по меньшей мере, часть поверхности, свободная, например, от выступов или канавок или неровностей, позволяющих захват пены за такими выступами или в таких канавках или щелях или в и/или за такими неровностями. В настоящем изобретении, "пена" должна пониматься как, по меньшей мере, означающая вспененное вещество, образованное газовыми пузырьками, в частности, но не только, пузырьками разного диаметра, в частности, но необязательно, включающих, по меньшей мере, такие газовые пузырьки, которые имеют диаметр, по меньшей мере, 50 микронов, которые могут возникать, в частности, в газированных напитках.

Емкости для напитков, содержащие газосодержащие напитки, такие как газированный напиток, в частности, пиво, на линии наполнения или заправочной станции пивоваренного завода или фасовочной машины наполняются настолько, насколько возможно, напитком, чтобы делать оптимальным использование объема емкости и/или для того, чтобы оставлять ограниченное свободное пространство над жидкостью. Свободное пространство над жидкостью заполняется газом. Во время наполнения емкость может быть наполнена напитком вплоть до примерно ободка, после чего напиток принудительно слегка вспенивается, вытесняя весь воздух из емкости непосредственно перед тем, как он закрывается. Затем пена будет оседать, так что наполненное газом свободное пространство над жидкостью будет получено выше напитка и непосредственно под закупоривающим устройством, таким как клапан для напитков. Чистая поверхность напитка будет затем образовать переход напитка в газ. Давление в емкости будет зависеть, среди прочего, от температуры напитка, давления вокруг емкости и равновесного давления для газа в напитке, а также размера свободного пространства над жидкостью и емкости. Указанное давление в свободном пространстве над жидкостью будет выше атмосферного давления и может, например, быть между 1 и 3 бар выше атмосферного или между 2 и 4 бар абсолютного.

При вскрытии емкости, т.е. при открывании емкости посредством открытия клапана для напитков или т.п., в частности, в первый раз и/или при открытии емкости, когда существует свободное пространство над напитком в емкости, давление в свободном пространстве над напитком будет уменьшаться внезапно и очень быстро. Это приводит в результате к выпуску газа из напитка, образованием пузырьков и, таким образом, к образованию пены, заполняющей свободное пространство над жидкостью. При розливе напитка из емкости, следом за таким образованием пены без подъемной трубки, соединенной с клапаном, через который выдают напиток, пена из свободного пространства над напитком должна выдаваться с первой порцией напитка. Предпочтительно, при выдаче напитка из емкости после указанной первой порции, образование пены напитка будет происходить только в бокале или кружке или т.п. после выдачи, так что образование пены может правильно контролироваться.

При использовании емкости без подъемной трубки и имеющего клапан для напитков на верхнем конце свободного пространства над напитком для выдачи напитка, было обнаружено, что даже после розлива первой порции напитка после вскрытия может быть неконтролируемое образование пены при розливе напитка из емкости. Может случиться так, что из емкости выдается почти только пена, или что, по меньшей мере, в течение периода времени, который может продолжаться в течение всей выдачи напитка, возникает избыточное вспенивание, так что пенные шапки на последующих разлитых бокалах могут быть неравномерными и с нежелательным характером. Было обнаружено, что это может, по меньшей мере, частично, быть результатом пены, образованной в свободном пространстве над жидкостью при вскрытии емкости, оставшейся в емкости и высвобождаемой в выдаваемый напиток неконтролируемым образом. Без желания связываться с какой-либо теорией или объяснением, это явление имеет эффект в том, что пена или пузырьки в ней, образующие пену, высвобождаемые в выдаваемый напиток, действуют как ядро для образования дополнительных пузырьков и, таким образом, образуя дополнительную пену. Пена будет заполнять по существу все поперечное сечение линии розлива, соединенной с клапаном для напитков и будет приводить в результате к указанной выдаче избыточной пены, например, в бокал или кружку.

Другими словами, было обнаружено, что пена, образованная в свободном пространстве над жидкостью непосредственно после вскрытия, не вся, или, по меньшей мере, не всегда вся, в достаточной степени выдается с первым объемом напитка, выданным после указанного вскрытия. Поскольку обратное всасывание газа в напиток и, таким образом, исчезновение пены в свободном пространстве над напитком займет относительно длительное время, такая пена будет оставаться внутри емкости долго, если не выдается с напитком. Это означает, что пока напиток выдается из емкости, такая остающаяся пена может высвобождаться в поток напитка, подлежащего выдаче, и, таким образом, приводит в результате к указанному неконтролируемому образованию пены в линии розлива и/или в бокале или кружке.

Было обнаружено, что форма внутренней поверхности емкости в и вокруг области свободного пространства над напитком в основном влияет на пену, остающуюся в емкости при розливе напитка. Без желания привязываться к какой-либо теории или объяснению представляется, что при розливе напитка из емкостей предшествующего уровня техники, имеющих свободное пространство над жидкостью и без подъемной трубки, соединенной с клапаном для напитков на верхней стороне свободного пространства над жидкостью, пена задерживается в свободном пространстве над жидкостью, и напиток, по меньшей мере, частично выдается через пену, оставляя некоторую часть пены, в частности, образованный в виде кольца объем пены в области емкости, на его внутренней поверхности, в частности, области вокруг клапана.

Известны емкости, которые должны закрываться посредством клапана или клапанного устройства, которые могут быть обжаты металлической пластиной к горловине или ободку отверстия. Для этого, например, наполняющая линия должна быть оборудована обжимным устройством, которое является дорогим и может быть подвержено проблемам. Обжим должен быть выполнен очень надежно для того, чтобы получать и поддерживать правильное закупоривание емкости, даже если содержимое, такое как напиток или газ, которое должно в ней находиться, имеет относительно высокое давление. Будет предпочтительно, если клапан или клапанное устройство могло бы быть обеспечено альтернативным способом, в частности, более простым способом. При выдаче некоторых видов содержимого, таких как текучая среда, такая как жидкость или газ, в частности, негазированные напитки или газы, и/или когда клапан находится на конце емкости, удаленном от свободного пространства, или когда свободного пространства не имеется, проблема образования пены, которая описана здесь выше, может не существовать или может не представлять проблем.

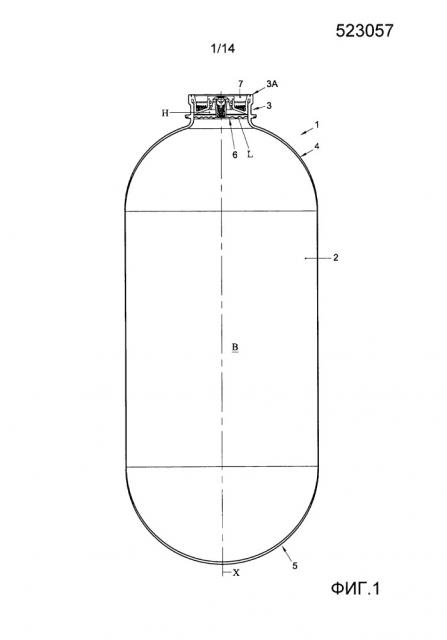

Фиг.1 показывает общий вид емкости (бочонка или кега) 1, содержащей кожух 2, горловину 3 и переходную часть или плечо 4, соединяющее горловину 3 с кожухом 2. Горловина 3 и кожух 2 являются по существу цилиндрическими с совпадающей продольной осью X. На конце, противоположном горловине 3, кожух 2 закрыт дном 5. Дно 5 может быть участком основания, таким как, например, дно 5 лепестковой формы, или может иметь другую конфигурацию, такую как, например, показанная на Фиг.1, полусферическую или бочкообразную, в таком случае, например, может быть добавлено или обеспечено внешнее средство для установки емкости на дно. На Фиг.1 емкость 1 наполнена напитком, в частности, газированным напитком, а более конкретно, пивом, которое имеет верхнюю поверхность L, ниже ободка 3A горловины 3, образующую свободное пространство H над жидкостью. Если емкость заполнена газом, например, СО2, то свободного пространства Н в емкости не имеется.

Когда емкость размещена по-другому, например, с ее осью Х наклоненной к вертикали, так что клапан 6 не находится на верхнем конце, но, например, находится сбоку, как показано на Фиг.14, или когда клапан находится на нижнем конце, то клапан будет находиться на расстоянии от свободного пространства.

В емкости уровня техники, показанной, в частности, на Фиг.2 в качестве примера, клапан 6, в частности, клапан аэрозольного типа, обжимается посредством обжимной пластины 13 к установочному кольцу 7, которое, в свою очередь, установлено на горловину 3, закрывая емкость 1. Клапан 6 имеет впускную сторону 8, выполненную с одним или более впускными отверстиями 9, расположенными с промежутком относительно осевого расстояния S1 ниже внутренней поверхности 10 обжимной пластины 13. Эта внутренняя поверхность 10 является по существу плоской и продолжается по существу перпендикулярно оси X. Кроме того, установочное кольцо 7 содержит дополнительную кольцеообразную поверхность 11, расположенную в осевом направлении с промежутком на расстоянии S2 ниже впускной стороны клапана 6. Емкость способна стоять на дне 5, так как клапан 6 находится на верху емкости 1, выше свободного пространства над жидкостью перед открытием емкости 1. В этом описании указания на "верх" и "низ", "верхнюю часть" и "нижнюю часть" или "дно" и т.п. приводятся относительно положения емкости 1 с клапаном на верхнем конце и дном на нижнем конце. Установочное кольцо 7 может частично перекрывать отверстие горловины и, следовательно, может, таким образом, также рассматриваться как образующее укупоривающее кольцо 7.

Как можно видеть на Фиг.2, на стороне обжимной пластины 13, обращенной к внутреннему объему емкости 1, между пластиной 13 и кольцом 7 обеспечена канавка 19, вследствие процесса обжима. Кроме того, относительно широкая канавка 20 образована между емкостью и установочным кольцом 7.

На Фиг.2 верхняя часть емкости 1 уровня техники показана после розлива первого объема напитка 12 из емкости после открытия. Фиг.2 показывает первый объем 14 пены 15, задержанной под поверхностью 10 обжимной пластины 13, выше впускных отверстий 9 клапана 6 и в канавке 19. Фиг.2 дополнительно показывает второй объем 16 пены 15, задержанной под поверхностью 11 установочного кольца 7 и в широкой канавке 20. Напиток был разлит через центральную область 17 непосредственно ниже клапана 6, оставляя первый и/или второй объемы 14, 16 пены 15. Во время дальнейшего розлива эти объемы пены 15 или их части могут быть высвобождены неконтролируемым образом и в любой данный момент.

В связи с чертежами Фиг.3-13 ссылка дается на различные варианты выполнения емкостей и клапанов, а когда применимо, то и клапанных устройств, содержащих установочное кольцо и клапан, для выдачи содержимого с возможным вспениванием, как обсуждено выше, такого как напитки, в частности, газированные или иным образом включающие газ напитки, такие как пиво. Для этой цели внутренняя поверхностная часть 18 подробно обсуждается в отношении возможного захвата пены. Однако, если данная емкость используется для другого содержимого, которое не пенится или для которого пенообразование не является проблемой, внутренняя поверхностная часть может быть выполнена иначе.

В клапане или клапанном устройстве по изобретению интересным признаком может быть то, что он может защелкиваться на место, избегая необходимости обжима. Другим интересующим аспектом клапана или клапанного устройства согласно изобретению может быть то, что кожух клапана может быть защелкнут в элемент основания, окружающий пружину и кожух клапана и уплотнительное кольцо, если применимо. Это делает производство намного более простым. Могут быть использованы материалы, которые могут быть легко использованы повторно, в частности, вместе с материалом емкости.

Фиг.3 показывает в сечении верхнюю часть варианта выполнения емкости по изобретению. В этом варианте выполнения, емкость имеет область 18 внутренней поверхности, прилегающую к впускной стороне 8 клапана 6. Область 18 поверхности образует внутреннюю поверхностную часть емкости, продолжающуюся вокруг внутренней части емкости, занятой свободным пространством H над жидкостью перед открытием (Фиг.1). Указанная область 18 внутренней поверхности будет продолжаться, по меньшей мере, вдоль или включать в себя внутреннюю поверхность 21 установочного кольца 7 и может также включать в себя часть поверхности, образованной переходом 46 между горловиной 3 и кожухом 2. Кроме того, область 18 поверхности может включать в себя область 22 поверхности клапана 6. Как можно видеть на Фиг.3, часть 18 внутренней поверхности является гладкой и наклонной, более конкретно, наклонной постоянно к клапану 6. Клапан 6 имеет впускную сторону 8, снабженную, по меньшей мере, одним отверстием 9, и не соединяется с подъемной трубкой, продолжающейся в напиток B. Одно или каждое отверстие имеет верхнюю кромку 9A противоположно дну 5 емкости. Область 18 поверхности продолжается наклонно к впускной стороне клапана 6, так что он по существу находится вровень с указанной верхней кромкой 9A.

В варианте выполнения, показанном на Фиг.3, клапан 6 содержит периферийный стеночный участок 23, образующий кожух 24 клапана. Периферийный стеночный участок 23содержит, по меньшей мере, одно и, например, два отверстия 9, на диаметрально противоположных сторонах или, например, четыре отверстия 9, как показано на Фиг.7 и 9, образующих впускную сторону клапана 6. Отверстия 9 в показанных вариантах выполнения, как по существу прямоугольные, имеют продольное направление T, параллельное оси X. Они продолжаются от близлежащего верхнего края 25 указанного периферийного стеночного участка 23 в направлении кожуха 2 емкости 1. По меньшей мере, одно отверстие предпочтительно является продолговатым по указанному осевому направлению X кожуха 2. Клапан 6, как показано, например, на Фиг.3, содержит элемент 26 основания, который может иметь форму кольца, имеющего отверстие 27, продолжающееся через элемент 26 основания в кожух 24 клапана. Уплотнительное кольцо или прокладка 28 располагается вплотную к нижней стороне элемента 26 основания, имеющее отверстие 27A, совпадающее в осевом направлении с непосредственно ниже расположенным отверстием 27. Корпус 29 клапана, нагруженная пружиной 30, обеспечен внутри кожуха 24 клапана, опираясь на дно 31 кожуха 24 клапана. Корпус 29 клапана смещается к элементу 26 основания вплотную к кольцу или прокладке 28 и перекрывая отверстие 27. Корпус 29 клапана управляется через отверстие 27 для открывания сообщения по текучей среде между впускным отверстием или отверстиями 9 клапана 6 и отверстием 27 в элементе 26 основания.

Клапан 6 содержит в варианте выполнения по Фиг.3, в качестве примера, часть 22 внутренней поверхности по существу в форме усеченного конуса, продолжающуюся вокруг кожуха 24 клапана для клапана 6, так что первый конец 32 части 22 поверхности в форме усеченного конуса, самый дальний от кожуха 2 емкости, находится ближе к кожуху 24 клапана 6, чем противоположный второй конец 33. По меньшей мере, одно отверстие 9, продолжающееся в указанный кожух 24 клапана, имеет верхний конец 9A смежно с указанным первым концом 32 части 22 поверхности. В вариантах выполнения, в которых захват пены возле клапана не происходит или не является проблемой, эта поверхность может быть выполнена другой формы.

Установочное кольцо 7 содержит по существу цилиндрический центральный участок 34, образующий участок вставки для клапана 6, как будет обсуждаться. Центральный участок 34, в основном, образован посредством периферийной стенки 35, предпочтительно продолжающейся вокруг оси X. От нижнего конца 47 указанной стенки 35 по существу усеченная коническая закрывающая стенка 36 продолжается наружу и наклоняется вниз наружу. Закрывающая стенка имеет периферийную кромку 37 вблизи внутренней стенки горловины 3 емкости 1. Кромка 37 может быть слегка согнута вниз, обеспечивая внутренний изогнутый или ступенчатый участок 38 поверхности. От кромки 37 по существу цилиндрический стеночный участок 39 продолжается вверх к ступенчатому участку 40, переходя в расширяющийся вверх и наружу стеночный участок 41, который заканчивается в продолжающемся снаружи периферийном фланце 42, который может опираться на и/или быть соединенным со свободной кромкой 3B емкости или, как показано на Фиг.3, со свободной кромкой внешней емкости 1B емкости 1, тогда как ступенчатый участок 40 и/или юбка 43, продолжающаяся вниз от него, могут быть соединены с внутренней емкостью 1A емкости 1. Кольцо 7 может перекрывать пространство 44 между внутренней и внешней емкостью 1B, 1A.

В показанных вариантах выполнения участок 21 внутренней поверхности установочного кольца 7, продолжающийся между кромкой 37 и нижним краем 47 периферийной стенки 35, наклоняется к краю 47 под углом α. Угол α может быть определен как угол между поверхностью Z, перпендикулярной оси X, и прямой линией Y-Y, продолжающейся через кромку 37 и нижний край 47 периферийной стенки 35. В вариантах выполнения угол α предпочтительно более чем около 15°, более предпочтительно, почти 20°. В вариантах выполнения угол между касательной к какой-либо точке участка 21 поверхности, продолжающейся через ось x, и поверхностью Z нигде вдоль указанного участка 21 поверхности не менее чем около 10°, предпочтительно не менее чем около 15°, такой как, например, в среднем около 20°. Предпочтительно угол является настолько малым, насколько возможно, так что общая высота кольца 7 и клапана 6 сохраняются настолько малыми, насколько допустимо.

Клапан содержит защелкивающие штифты 48 или защелкивающее кольцо или цилиндр, продолжающийся от элемента 26 основания, расположенное вокруг отверстия 27 и кожуха 24 клапана. Уплотнительное кольцо 49 обеспечено вокруг участка 50 клапана 6, между защелкивающими штифтами 48 и элементом 26 основания. Уплотнительное кольцо 49 может быть обеспечено в виде выполненного за одно целое уплотнения, например, посредством 2K-формования литьем под давлением. Участок 50 имеет внешнее поперечное сечение D1, лишь слегка меньшее, чем внутреннее поперечное сечение D2 верхнего участка стенки 35, тогда как элементы основания продолжаются дальше наружу, так что он может опираться на верхнюю свободную кромку 51 стенки 35. На обращенной внутрь ее стороне обращенное к и окружающее ось X установочное кольцо 7 содержит отверстие, определенное стенкой 35, имеющей аксиально противоположные периферийные кромки 47, 51. Первое защелкивающее средство 52 обеспечено на обращенной внутрь поверхности стенки 35, обращенное внутрь и расположенное с интервалом от кромок 47, 51 для взаимодействия со вторым, вспомогательным защелкивающим средством 55 защелкивающих штифтов 48 или защелкивающего кольца клапана 6, когда он вталкивается в отверстие, определенное горловиной 3. Для этого, защелкивающие штифты или защелкивающее кольцо 48 содержат на своей обращенной наружу стороне, по меньшей мере, канавку 55 (см. также, например, Фиг.8) из прорезей или отверстий для взаимодействия с первым защелкивающим средством 52. Защелкивающее кольцо или защелкивающие штифты 48 имеют концы 54 противоположно элементу 26 основания, при этом конец или концы 54 могут быть закругленными или ступенчатыми, так что когда клапан 6 подгоняется с защелкиванием в указанное отверстие, указанный закругленный конец или концы 54, образуют плавный переход от обращенной внутрь поверхности 21 кольца 7 к части 22 поверхности клапана, образованной указанным закругленным концом или концами 54. От закругленных концов 54 дальнейшая часть участка 22 внутренней поверхности клапана 6 продолжается под углом β относительно плоскости Z, который, по существу, больше угла α, и может быть больше 45°, например, по меньшей мере, 60°, таким как, например, около 80° или более.

Как можно видеть на Фиг.3, конец или концы 54 могут быть заподлицо с внутренней поверхностью 21 кольца 7, так что пена не будет задерживаться на переходе между внутренней поверхностью 21 и изогнутыми концами 54. Углы α и β выбираются так, что пена также не будет задерживаться под этими поверхностями 21, 22. Это также будет гарантировать, что после открытия емкости пена, с образовавшаяся в свободном пространстве над жидкостью, будет выноситься из емкости 1 с первым объемом напитка, выдаваемого из емкости 1. Взаимодействие первого и второго защелкивающих средств 52, 54 гарантирует, что при нормальном использовании клапан 6 будет фиксироваться внутри установочного кольца 7, в частности, в осевом направлении X. Уплотнительное кольцо 49 сжимается, герметизируя клапан 6 по отношению к стенке 35.

Как обсуждено выше, для вариантов выполнения, в которых захват пены не возникает или не является проблемой, поверхность 18 может быть выполнена иначе, например, менее гладкой с другими углами α и/или β, и/или с канавками и т.п.

Когда используются защелкивающиеся штифты 54, они имеют пространства 56 между ними, чтобы предоставлять возможность штифтам 54 деформироваться для вставки клапана в кольцо 7, как, например, показано на Фиг.8 и 12. Пространства 56 имеют продольное направление P, параллельное оси X, с наклонной и/или изогнутой областью 80 поверхности между штифтами на верхнем конце 81, так что пена не может задерживаться в этих пространствах 56.

В вариантах выполнения клапан 6 и соединительное кольцо 7 могут быть выполнены из пластиковых материалов. Пружина может быть выполнена из металла, но может также быть заменена пластиковой пружиной или другим упругим элементом, смещающим кожух клапана к положению, закрывающему отверстие 27. Предпочтительно пла
