Реферат



фесо в от ..оси т

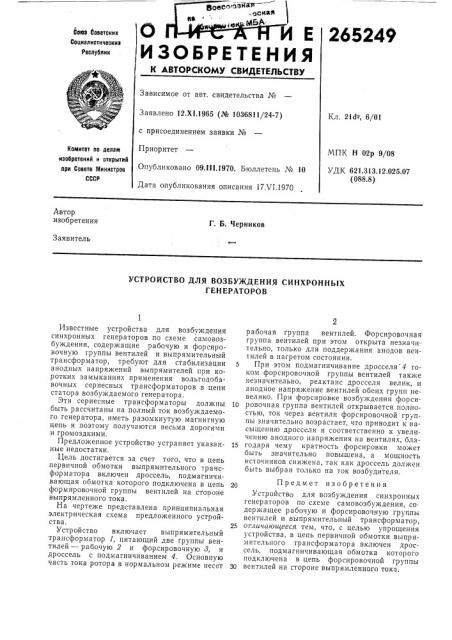

265249

И Е

Coes Советских

Социалистически»

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 21d-, 6/01

Заявлено 12.XI.1965 (№ 1036811/24-7) с присоединением заявки №

Приоритет

МПК Н 02р 9/08

УДК 621.313.12.025.07 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 09.ill.1970. Бюллетень № 10

Дата опубликования описания 17.VI.1970

Автор изобретения

Г. Б. Черников

Заявитель

УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ СИНХРОННЫХ

ГЕНЕРАТОРОВ

Известные устройства для возбуждения синхронных генераторов по схеме самовозбуждения, содержащие рабочую и форсировочную группы вентилей и выпрямительный трансформатор, требуют для стабилизации анодных напряжений выпрямителей при коротких замыканиях применения вольтодобавочных сериесных трансформаторов в цепи статора возбуждаемого генератора.

Эти сериесные трансформаторы должны 10 быть рассчитаны на полный ток возбуждаемого генератора, иметь разомкнутую магнитную цепь и поэтому получаются весьма дорогими и громоздкими.

Предложенное устройство устраняет указан- 15 ные недостатки.

Цель достигается за счет того, что в цепь первичной обмотки выпрямительного трансформатора включен дроссель, подмагничивающая обмотка которого подключена в цепь 20 формировочной группы вентилей на стороне выпрямленного тока.

На чертеже представлена принципиальная электрическая схема предложенного устройства. 25

Устройство включает выпрямительный трансформатор 1, питающий две группы вентилей — рабочую 2 и форсировочную 3, и дроссель с подмагничиванием 4. Основную часть тока ротора в нормальном режиме несет 30 рабочая группа вентилей. Форсировочная группа вентилей при этом открыта незначительно, только для поддержания анодов вентилей в нагретом состоянии.

При этом подмагничивание дросселя 4 гоком форсировочной группы вентилей также незначительно, реактанс дросселя велик, и анодное напряжение вентилей обеих групп невелико. При форсировке возбуждения форсировочная группа вентилей открывается полностью, ток через вентили форсировочной группы значительно возрастает, что приводит к насыщению дросселя и соответственно к увеличению анодного напряжения на вентилях, благодаря чему кратность форсировки может быть значительно повышена, а мощность источников снижена, так как дроссель должен быть выбран только на ток возбудителя.

Предмет изобретения

Устройство для возбуждения синхронных генераторов по схеме самовозбуждения, содержащее рабочую и форсировочную группы вентилей и выпрямительный трансформатор, отличающееся тем, что, с целью упрощения устройства, в цепь первичной обмотки выпрямительного трансформатора включен дроссель, подмагничивающая обмотка которого подключена в цепь форсировочной группы вентилей на стороне выпрямленного тока.

265249

Составитель В. Круглова

Редактор В. В. Фельдман Техреды А. А. Камышникова, Э. Чижевский

Корректор Н. С. Сударенкова

Зака 1519/13 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
