Устройства для обеспечения неинвазивной нейромодуляции пациента

Устройства для обеспечения неинвазивной нейромодуляции пациента

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на родственные заявки

По настоящей заявке испрашивается приоритет в отношении заявки на патент США № 14/558,787, зарегистрированной 3 декабря 2014 г., заявки на патент США № 14/558,789, зарегистрированной 3 декабря 2014 г., и заявки на патент США № 14/559,045, зарегистрированной 3 декабря 2014 г., содержание которых включено в настоящий документ во всей полноте в качестве ссылки.

Область техники

В основном настоящее изобретение относится к устройствам и способам неинвазивной нейростимуляции головного мозга пациента. Более конкретно, настоящее изобретение относится к устройствам и способам неинвазивной нейростимуляции головного мозга пациента для терапии различных заболеваний.

Уровень техники

Травматическое повреждение мозга (TBI) является ведущей причиной нарушения функций человека во всем мире. Каждый год в Соединенных Штатах приблизительно два миллиона человек страдают TBI, причем многие страдают долговременными симптомами. Долговременные симптомы могут включать снижение внимания, помутнение сознания, сниженную скорость обработки информации и нарушение способности к абстрактному мышлению, планированию, решению проблем и многозадачной работе.

Нарушение мозгового кровообращения представляет собой утрату функции головного мозга из-за нарушения подачи крови к мозгу. Каждый год приблизительно у 800000 человек в Соединенных Штатах возникает нарушение мозгового кровообращения. Нарушение мозгового кровообращения является ведущей причиной долговременного нарушения функций у людей в Соединенных Штатах, причем почти половина перенесших нарушение мозгового кровообращения в более старшем возрасте страдает от умеренного до тяжелого нарушения функций. Долговременные последствия могут включать эпилептические припадки, недержание, нарушение или потерю зрения, расстройство глотания, боли, усталость, утрату когнитивной функции, нарушение речи, потерю краткосрочной и/или долгосрочной памяти и депрессию.

Рассеянный склероз (MS) представляет собой заболевание, которое вызывает повреждение нервных клеток в головном и спинном мозге. Во всем мире имеется примерно 2,5 миллиона человек, страдающих MS. Симптомы могут сильно различаться в зависимости от специфической локализации поврежденного участка головного или спинного мозга. Если перечислить некоторые из них, то симптомы включают ослабление ощущений, нарушение координации и удержания равновесия, расстройство артикуляции, расстройство глотания, нистагм, недержание мочевого пузыря и кишечника, нарушение когнитивных функций и глубокую депрессию.

Болезнь Альцгеймера (AD) представляет собой нейродегенеративное расстройство, которым страдают более 25 миллионов человек в мире. Симптомы AD включают спутанность сознания, раздражительность, агрессию, резкие перепады настроения, нарушение речи и потерю и кратковременной, и долговременной памяти. В развитых странах AD является одним из наиболее затратных заболеваний для общества.

Болезнь Паркинсона (PD) представляет собой дегенеративное заболевание центральной нервной системы, затрагивающее более 7 миллионов человек в мире. Симптомы PD включают тремор, брадикинезию, оцепенелость, постуральную неустойчивость, нарушения когнитивных функций, изменения поведения и перепады настроения.

Одним из способов терапии долговременных симптомов, связанных с TBI, нарушением мозгового кровообращения, MS, AD и PD является нейрореабилитация. Нейрореабилитация включает способы, предназначенные помочь пациентам восстановиться после поражения нервной системы. Обычно нейрореабилитация включает лечебную физкультуру (например, удержание равновесия), трудотерапию (например, обучение методам техники безопасности, когнитивная переподготовка для тренировки памяти), психотерапию, лечение дефектов речи и терапию, направленную на повседневные функции и повторную социализацию.

Другим способом терапии долговременных симптомов, связанных с TBI, нарушением мозгового кровообращения, MS, AD и PD является нейростимуляция. Нейростимуляция – это терапевтическая активация части нервной системы. Например, активация нервной системы может достигаться посредством электростимуляции, магнитной стимуляции или механической стимуляции. Обычные подходы направлены главным образом на инвазивные способы, такие как глубокая стимуляция головного мозга (DBS), стимуляция спинного мозга (SCS), кохлеарные имплантаты, протезирование зрения и устройства кардиоэлектростимуляции. Только недавно неинвазивные способы нейромодуляции стали более широко распространенными.

Несмотря на значительный прогресс в области нейрореабилитации и нейростимуляции, существует острая необходимость в терапии, которая использует комбинированный способ, включающий и нейрореабилитацию, и нейростимуляцию для улучшения восстановления пациентов с TBI, нарушением мозгового кровообращения, рассеянным склерозом, болезнью Альцгеймера, Паркинсона, депрессией, потерей памяти, компульсивным поведением или любым другим неврологическим нарушением.

Сущность изобретения

В различных вариантах осуществления настоящего изобретения предлагаются способы и устройства для комбинированной терапии неинвазивной нейромодуляции с традиционной нейрореабилитацией. Клинические исследования показали, что способы, комбинирующие нейростимуляцию с нейрореабилитацией эффективны для терапии долговременных неврологических нарушений, обусловленных рядом заболеваний, таких как TBI, нарушение мозгового кровообращения, MS, AD и PD.

В одном аспекте настоящего изобретения предлагается внутриротовое устройство для обеспечения неинвазивной нейромодуляции пациента. Внутриротовое устройство содержит удлиненный корпус с передней областью и задней областью, удлиненный корпус обладает неплоской верхней наружной поверхностью и центром тяжести, расположенным в пределах задней области, задняя область удлиненного корпуса обладает большим объемом, чем передняя область удлиненного корпуса. Внутриротовое устройство также включает позиционирующую подушечку, присоединенную к верхней поверхности корпуса для минимизации контакта между верхними зубами пациента и верхней наружной поверхностью удлиненного корпуса. Внутриротовое устройство также содержит печатную плату, смонтированную на нижнем участке удлиненного корпуса, печатная плата содержит множество электродов для обеспечения чрескожной локальной электростимуляции языка пациента.

В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней шириной, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней высотой, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с передней областью, обладающей большей длиной, чем задняя область удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий средней длиной, большей, чем средняя ширина и средняя высота. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий средней шириной, большей, чем средняя высота. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней плотностью, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей первой средней шириной, и передней областью, обладающей второй средней шириной, удлиненный корпус содержит горизонтальную переходную область, присоединяющую переднюю область к задней области, горизонтальная переходная область обладает шириной, которая плавно меняется от первой ширины до второй ширины. В некоторых вариантах осуществления ширина горизонтальной переходной области меняется линейно от первой ширины до второй ширины. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей первой средней высотой, и передней областью, обладающей второй средней высотой, удлиненный корпус содержит вертикальную переходную область, присоединяющую переднюю область к задней области, вертикальная переходная область обладает высотой, которая плавно меняется от первой средней высоты до второй средней высоты. В некоторых вариантах осуществления высота вертикальной переходной области меняется линейно от первой высоты до второй высоты. В некоторых вариантах осуществления ширина горизонтальной переходной области обладает вогнутым профилем. В некоторых вариантах осуществления задняя область обладает выпуклым профилем. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей первой средней шириной, и передней областью, обладающей второй средней шириной, удлиненный корпус содержит горизонтальную переходную область, присоединяющую переднюю область к задней области, горизонтальная переходная область обладает шириной, которая меняется линейно от первой средней ширины до второй средней ширины, и удлиненный корпус с задней областью, обладающей первой средней высотой, и передней областью, обладающей второй средней высотой, удлиненный корпус содержит вертикальную переходную область, присоединяющую переднюю область к задней области, вертикальная переходная область обладает высотой, которая плавно меняется от первой средней высоты до второй средней высоты. В некоторых вариантах осуществления передняя область удлиненного корпуса содержит первое плато, обладающее первой высотой, окруженное вторым плато, обладающим второй высотой. В некоторых вариантах осуществления первая высота больше, чем вторая высота. В некоторых вариантах осуществления передняя область удлиненного корпуса содержит первое плато, обладающее первой высотой, окруженное вторым плато, обладающим второй высотой. В некоторых вариантах осуществления первое плато обладает овальной формой. В некоторых вариантах осуществления вторая высота меньше, чем первая высота. В некоторых вариантах осуществления задняя область удлиненного корпуса содержит плато прямоугольной формы. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей максимальной шириной, большей, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей максимальной высотой, большей, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей минимальной шириной, большей, чем максимальная ширина передней области удлиненного корпуса.

В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей минимальной высотой, большей, чем максимальная высота передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий задней областью большей массы, чем у передней области. В некоторых вариантах осуществления участок передней области удален, чтобы обеспечить переднюю область меньшей массы, чем у задней области. В некоторых вариантах осуществления некоторая масса добавлена к задней области, чтобы обеспечить заднюю область большей массы, чем у передней области.

В другом аспекте настоящего изобретения предлагается внутриротовое устройство для обеспечения неинвазивной нейромодуляции пациента. Внутриротовое устройство содержит удлиненный корпус с передней областью и задней областью, удлиненный корпус обладает неплоской верхней наружной поверхностью и центром тяжести, расположенным в пределах задней области. Внутриротовое устройство также содержит позиционирующую подушечку, присоединенную к верхней поверхности корпуса для минимизации контакта между верхними зубами пациента и верхней наружной поверхностью удлиненного корпуса. Внутриротовое устройство также содержит печатную плату, смонтированную на нижнем участке удлиненного корпуса, печатная плата содержит множество электродов для обеспечения чрескожной локальной электростимуляции языка пациента.

В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий задней областью большей массы, чем у передней области. В некоторых вариантах осуществления участок передней области удален, чтобы обеспечить переднюю область меньшей массы, чем у задней области. В некоторых вариантах осуществления некоторая масса добавлена к задней области, чтобы обеспечить заднюю область большей массы, чем у передней области.

В другом аспекте настоящего изобретения предлагается внутриротовое устройство для обеспечения неинвазивной нейромодуляции пациента. Внутриротовое устройство содержит удлиненный корпус с передней областью и задней областью, удлиненный корпус обладает неплоской верхней наружной поверхностью и центром тяжести, расположенным в пределах задней области, задняя область удлиненного корпуса обладает большим объемом, чем передняя область удлиненного корпуса. Внутриротовое устройство также содержит печатную плату, смонтированную на нижнем участке удлиненного корпуса, печатная плата содержит множество электродов для обеспечения чрескожной локальной электростимуляции языка пациента.

В другом аспекте настоящего изобретения предлагается способ размещения внутриротового устройства во рту пациента перед началом терапевтического сеанса неинвазивной нейромодуляции. Способ включает обеспечение внутриротового устройства, обладающего фиксаторами для пациента. Способ также включает размещение внутриротового устройства во рту пациента. Способ также включает ручную регулировку внутриротового устройства, пока фиксаторы не начнут контактировать с анатомическими структурами пациента.

В некоторых вариантах осуществления способ включает ручную регулировку внутриротового устройства, пока, по меньшей мере, один фиксатор не будет контактировать с кончиком языка пациента. В некоторых вариантах осуществления способ включает ручную регулировку внутриротового устройства, пока, по меньшей мере, один фиксатор не будет контактировать с губами пациента. В некоторых вариантах осуществления способ включает ручную регулировку внутриротового устройства, пока, по меньшей мере, один фиксатор не будет контактировать с зубами пациента.

В другом аспекте настоящего изобретения предлагается внутриротовое устройство для обеспечения неинвазивной нейромодуляции пациента. Внутриротовое устройство содержит удлиненный корпус с передней областью и задней областью, удлиненный корпус обладает неплоской верхней наружной поверхностью. Внутриротовое устройство также содержит позиционирующую подушечку, обладающую передней и задней областями, позиционирующая подушечка присоединена к верхней поверхности корпуса для минимизации контакта между верхними зубами пациента и верхней наружной поверхностью удлиненного корпуса. Внутриротовое устройство также содержит первый фиксатор, расположенный вдоль передней области удлиненного корпуса, составляющий единое целое с верхней поверхностью, первый фиксатор контактирует с верхними зубами пациента для надежного позиционирования внутриротового устройства во рту пациента. Внутриротовое устройство также содержит печатную плату, смонтированную на нижнем участке удлиненного корпуса, печатная плата содержит множество электродов для обеспечения чрескожной локальной электростимуляции языка пациента.

В некоторых вариантах осуществления фиксатор содержит перевернутую канавку, канавку или уступ. В некоторых вариантах осуществления внутриротовое устройство содержит второй фиксатор, пересекающий переднюю область печатной платы, второй фиксатор механически присоединен к нижним зубам пациента для надежного позиционирования внутриротового устройства во рту пациента. В некоторых вариантах осуществления второй фиксатор содержит перевернутую канавку, канавку, профиль или уступ. В некоторых вариантах осуществления удлиненный корпус содержит пластмассу с твердостью по Шору 90A. В некоторых вариантах осуществления позиционирующая подушечка содержит биологически совместимый материал с твердостью по Шору 30A. В некоторых вариантах осуществления первый фиксатор предотвращает контакт задней области удлиненного корпуса, задней области позиционирующей подушечки и задней области печатной платы с миндалинами, гортанью и желобовидными сосочками языка пациента. В некоторых вариантах осуществления верхние зубы и нижние зубы пациента включают, по меньшей мере, центральные резцы, боковые резцы или клыки пациента.

В другом аспекте настоящего изобретения предлагается внутриротовое устройство для обеспечения неинвазивной нейромодуляции пациента. Внутриротовое устройство содержит удлиненный корпус с передней областью и задней областью, удлиненный корпус обладает неплоской верхней наружной поверхностью. Внутриротовое устройство также содержит позиционирующую подушечку, присоединенную к верхней поверхности корпуса для минимизации контакта между верхними зубами пациента и неплоской верхней наружной поверхностью удлиненного корпуса. Внутриротовое устройство также содержит первый фиксатор, расположенный вдоль передней области позиционирующей подушечки, первый фиксатор составляет единое целое с верхней поверхностью позиционирующей подушечки и сцепляется с верхними зубами пациента для надежного позиционирования внутриротового устройства во рту пациента. Внутриротовое устройство также содержит печатную плату, смонтированную на нижнем участке удлиненного корпуса, печатная плата содержит множество электродов для обеспечения чрескожной локальной электростимуляции языка пациента.

В некоторых вариантах осуществления первый фиксатор содержит перевернутую канавку, канавку, профиль или уступ. В некоторых вариантах осуществления внутриротовое устройство содержит второй фиксатор, пересекающий переднюю область печатной платы, второй фиксатор механически присоединен к нижним зубам пациента для надежного позиционирования внутриротового устройства во рту пациента. В некоторых вариантах осуществления второй фиксатор содержит перевернутую канавку, канавку, профиль или уступ. В некоторых вариантах осуществления удлиненный корпус содержит пластмассу с твердостью по Шору 90A. В некоторых вариантах осуществления позиционирующая подушечка содержит биологически совместимый материал с твердостью по Шору 30A. В некоторых вариантах осуществления фиксатор предотвращает контакт задней области удлиненного корпуса, задней области позиционирующей подушечки и задней области печатной платы с миндалинами, гортанью и желобовидными сосочками языка пациента. В некоторых вариантах осуществления верхние зубы и нижние зубы пациента включают, по меньшей мере, центральные резцы, боковые резцы или клыки пациента.

В другом аспекте настоящего изобретения предлагается внутриротовое устройство для обеспечения неинвазивной нейромодуляции пациента. Внутриротовое устройство содержит удлиненный корпус с передней областью и задней областью, удлиненный корпус обладает неплоской верхней наружной поверхностью. Внутриротовое устройство также содержит позиционирующую подушечку, присоединенную к верхней поверхности корпуса для минимизации контакта между верхними зубами пациента и неплоской верхней наружной поверхностью удлиненного корпуса. Внутриротовое устройство также содержит первый фиксатор, расположенный вдоль передней области внутриротового устройства, первый фиксатор определяет положение внутриротового устройства во рту пациента. Внутриротовое устройство также содержит печатную плату, смонтированную на нижнем участке удлиненного корпуса, печатная плата содержит множество электродов для обеспечения чрескожной локальной электростимуляции языка пациента.

В другом аспекте настоящего изобретения предлагается внутриротовое устройство для обеспечения неинвазивной нейромодуляции пациента. Внутриротовое устройство содержит удлиненный корпус с передней областью и задней областью, удлиненный корпус обладает неплоской верхней наружной поверхностью. Внутриротовое устройство также содержит позиционирующую подушечку, присоединенную к верхней поверхности корпуса для минимизации контакта между верхними зубами пациента и верхней наружной поверхностью удлиненного корпуса. Внутриротовое устройство также содержит печатную плату, смонтированную на нижнем участке удлиненного корпуса, печатная плата содержит множество электродов для обеспечения чрескожной локальной электростимуляции языка пациента.

В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней шириной, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней высотой, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с передней областью, обладающей большей длиной, чем задняя область удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий средней длиной, большей, чем средняя ширина и средняя высота. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий средней шириной, большей, чем средняя высота. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней плотностью, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей первой средней шириной, и передней областью, обладающей второй средней шириной, удлиненный корпус содержит горизонтальную переходную область, присоединяющую переднюю область к задней области, горизонтальная переходная область обладает шириной, которая плавно меняется от первой ширины до второй ширины. В некоторых вариантах осуществления ширина горизонтальной переходной области меняется линейно от первой ширины до второй ширины. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей первой средней высотой, и передней областью, обладающей второй средней высотой, удлиненный корпус содержит вертикальную переходную область, присоединяющую переднюю область к задней области, вертикальная переходная область обладает высотой, которая плавно меняется от первой средней высоты до второй средней высоты. В некоторых вариантах осуществления высота вертикальной переходной области меняется линейно от первой высоты до второй высоты. В некоторых вариантах осуществления ширина горизонтальной переходной области обладает вогнутым профилем. В некоторых вариантах осуществления задняя область обладает выпуклым профилем. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей первой средней шириной, и передней областью, обладающей второй средней шириной, удлиненный корпус содержит горизонтальную переходную область, присоединяющую переднюю область к задней области, горизонтальная переходная область обладает шириной, которая меняется линейно от первой средней ширины до второй средней ширины, и удлиненный корпус с задней областью, обладающей первой средней высотой, и передней областью, обладающей второй средней высотой, удлиненный корпус содержит вертикальную переходную область, присоединяющую переднюю область к задней области, вертикальная переходная область обладает высотой, которая плавно меняется от первой средней высоты до второй средней высоты. В некоторых вариантах осуществления передняя область удлиненного корпуса содержит первое плато, обладающее первой высотой, окруженное вторым плато, обладающим второй высотой. В некоторых вариантах осуществления первая высота больше, чем вторая высота. В некоторых вариантах осуществления передняя область удлиненного корпуса содержит первое плато, обладающее первой высотой, окруженное вторым плато, обладающим второй высотой. В некоторых вариантах осуществления первое плато обладает овальной формой. В некоторых вариантах осуществления вторая высота меньше, чем первая высота. В некоторых вариантах осуществления задняя область удлиненного корпуса содержит плато прямоугольной формы. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей максимальной шириной, большей, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей максимальной высотой большей, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей минимальной шириной, большей, чем максимальная ширина передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей минимальной высотой, большей, чем максимальная высота передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий задней областью большей массы, чем у передней области. В некоторых вариантах осуществления участок передней области удален, чтобы обеспечить переднюю область меньшей массы, чем у задней области. В некоторых вариантах осуществления некоторая масса добавлена к задней области, чтобы обеспечить заднюю область большей массы, чем у передней области.

В еще одном аспекте настоящего изобретения предлагается внутриротовое устройство для обеспечения неинвазивной нейромодуляции пациента. Внутриротовое устройство содержит удлиненный корпус, позиционируемый в полости рта и содержащий переднюю область по существу постоянной первой ширины и заднюю область по существу постоянной второй ширины, удлиненный корпус обладает неплоской верхней наружной поверхностью и переходной областью, соединяющей переднюю и заднюю область, переходная область обладает шириной, которая плавно меняется от первой ширины до второй ширины. Внутриротовое устройство также содержит позиционирующую подушечку, присоединенную к верхней поверхности корпуса для минимизации контакта между верхними зубами пациента и верхней наружной поверхностью удлиненного корпуса. Внутриротовое устройство также содержит печатную плату, смонтированную на нижнем участке удлиненного корпуса, печатная плата содержит множество электродов для обеспечения чрескожной локальной электростимуляции языка пациента.

В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней шириной, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней высотой, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с передней областью, обладающей большей длиной, чем задняя область удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий средней длиной, большей, чем средняя ширина и средняя высота. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус, обладающий средней шириной, большей, чем средняя высота. В некоторых вариантах осуществления внутриротовое устройство содержит удлиненный корпус с задней областью, обладающей большей средней плотностью, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления ширина переходной области линейно меняется от первой ширины до второй ширины. В некоторых вариантах осуществления ширина горизонтальной переходной области обладает вогнутым профилем. В некоторых вариантах осуществления задняя область обладает выпуклым профилем. В некоторых вариантах осуществления передняя область удлиненного корпуса содержит первое плато, обладающее первой высотой, окруженное вторым плато, обладающим второй высотой. В некоторых вариантах осуществления первая высота больше, чем вторая высота. В некоторых вариантах осуществления передняя область удлиненного корпуса содержит первое плато, обладающее первой высотой, окруженное вторым плато, обладающим второй высотой. В некоторых вариантах осуществления первое плато обладает овальной формой. В некоторых вариантах осуществления вторая высота меньше, чем первая высота. В некоторых вариантах осуществления задняя область удлиненного корпуса содержит плато прямоугольной формы. В некоторых вариантах осуществления внутриротовое устройство также содержит удлиненный корпус с задней областью, обладающей максимальной шириной, большей, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство также содержит удлиненный корпус с задней областью, обладающей максимальной высотой, большей, чем у передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство также содержит удлиненный корпус с задней областью, обладающей минимальной шириной, большей, чем максимальная ширина передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство также содержит удлиненный корпус с задней областью, обладающей минимальной высотой, большей, чем максимальная высота передней области удлиненного корпуса. В некоторых вариантах осуществления внутриротовое устройство также содержит удлиненный корпус, обладающий задней областью большей массы, чем у передней области. В некоторых вариантах осуществления участок передней области удален, чтобы обеспечить переднюю область меньшей массы, чем у задней области. В некоторых вариантах осуществления некоторая масса добавлена к задней области, чтобы обеспечить заднюю область большей массы, чем у передней области. В некоторых вариантах осуществления передняя область обладает первой средней высотой, задняя область обладает второй средней высотой, и переходная область обладает высотой, которая плавно меняется от первой средней высоты до второй средней высоты. В некоторых вариантах осуществления высота вертикальной переходной области меняется линейно от первой высоты до второй высоты.

Используемые в настоящем документе термины «приблизительно», «примерно» и «по существу» означают ±10%, и в некоторых вариантах осуществления ±5%. Ссылки по всему на «один пример», «некоторый пример», «один вариант осуществления» или «некоторый вариант осуществления» означают, что конкретная особенность, конструкция или характеристика, описанные в связи с этим примером, включена, по меньшей мере, в один пример настоящей технологии. Таким образом, появление фраз «в одном примере», «в некотором примере», «одном варианте осуществления» или «в некотором варианте осуществления» в разных местах по всему описанию необязательно все относятся к одному и тому же примеру. Кроме того, конкретные особенности, конструкции, процедуры, этапы или характеристики могут быть скомбинированы любым подходящим образом в одном или более примерах этой технологии. Заголовки в этом документе предусмотрены только для удобства и не подразумевают ограничения или интерпретации объема или сущности заявленной технологии.

Краткое описание чертежей

Преимущества настоящего изобретения, описанные выше, вместе с другими преимуществами, могут быть более понятны со ссылкой на следующее описание в сочетании с сопроводительными чертежами. Необязательно выполнены в масштабе, вместо этого упор сделан в основном на иллюстрацию принципов изобретения.

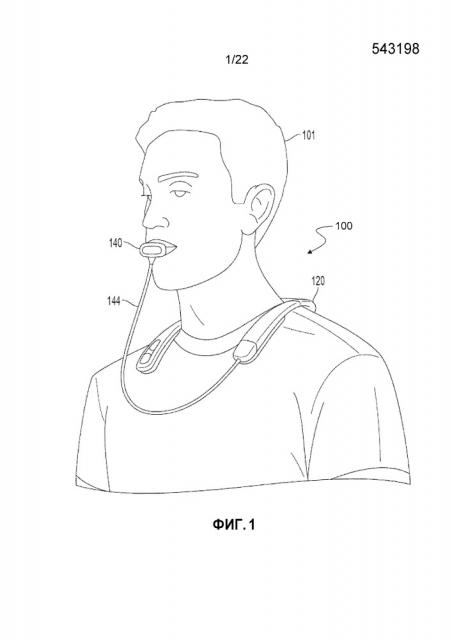

На фиг. 1 показан пациент во время терапевтического сеанса неинвазивной нейростимуляции по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 2A и 2B схематично показана система нейростимуляции по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 2C схематично показана система нейростимуляции по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 3A схематично представлен более детальный вид системы нейростимуляции, показанной на фиг. 2A и 2B.

На фиг. 3B схематично показан более детальный вид системы нейростимуляции, показанной на фиг. 2C.

На фиг. 3C схематично показан более детальный вид электродной матрицы.

На фиг. 3D графически показан пример последовательности импульсов для выполнения нейростимуляции пациента.

На фиг. 4A показана блок-схема, иллюстрирующая способ по одному варианту осуществления использования системы нейростимуляции.

На фиг. 4B показана блок-схема, иллюстрирующая способ по одному варианту осуществления использования системы нейростимуляции.

На фиг. 5A схематично показан вид в изометрии внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 5B схематично показан вид сбоку внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 5C схематично показан вид сверху внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 5D схематично показан вид снизу внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 6A схематично показан вид сверху внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 6B схематично показан вид снизу внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 6C схематично показан вид сбоку внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 7A схематично показан вид в изометрии внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 7B схематично показан вид сбоку внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 7C схематично показан вид сверху внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 7D схематично показан вид снизу внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 8A схематично показан вид в изометрии внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 8B схематично показан вид сбоку внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 8C схематично показан вид сверху внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 8D схематично показан вид снизу внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 9A схематично показан вид в изометрии внутриротового устройства по одному иллюстративному варианту осуществления настоящего изобретения.

На фиг. 9B схематично показан вид сбоку внутриротового устройства по одному иллюстративному вариант
