Реферат



265355

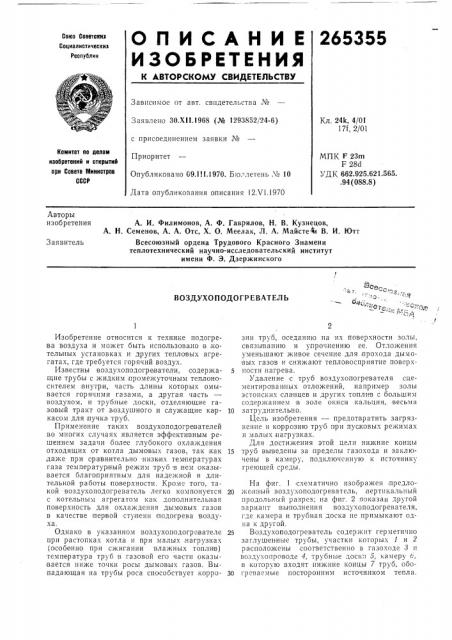

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиа

Социалистическик

Республик

Зависимое от авт. свидетельства №

Кл, 24k, 4/01

17f, 2/01

Заявлено ЗО.XII.1968 (№ 1293852/24-6) с присоединением заявки №

Приоритет

Опубликовано 09.!1!.1970. Бю. летень ¹ 10

Дата опубликования описания 12.VI.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 23m

F 28d

УД К 662.925.621.565..94 (088.8) Авторы изобретения

А. И. Филимонов, А. Ф. Гаврилов, Н. В. Кузнецов, А. Н. Семенов, А. А. Отс, Х. О. Меелак, Л. А. Майсте4и В. И. Ютт

Всесоюзный ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт имени Ф. Э. Дзержинского

Заявитель

ВОЗДУХО ПОДОГРЕВАТЕЛЬ

Изобретение относится к технике подогрева воздуха и может быть использовано в котельных установках и других тепловых агрегатах, где требуется горячий воздух.

Известны воздухоподогреватели, содержащие трубы с жидким промежуточным теплоносителем внутри, часть длины которых омываегся горячими газами, а другая часть воздухом, и трубные доски, отделяющие газовый тракт от,воздушного и служащие каркасом для пучка труб.

Применение таких воздухоподогре вателей во многих случаях является эффективным решением задачи более глубокого охлаждения отходящих от котла дымовых газов, так как даже при сравнительно низких температурах газа температурный режим труб в,нем оказывается благоприятным для надежной и длительной работы поверхности. Кроме того, такой воздухоподогреватель легко компонуется с котельным агрегатом как дополнительная поверхность для охлаждения дымовых газов в качестве пер вой ступени подогрева воздуха.

Однако в указанном воздухоподогревателе при растопках котла и при малых, нагрузках (особенно при сжигании влажных топливов) температура труб в газовой его части оказывается ниже точки росы дымовых газов. Выпадающая на трубы роса способствует коррозии труб, оседанию на Нх поверхности золы, связыванию и упрочнению ее. Отложения уменьшают живое сечение для прохода дымовых газов и снижают тепловоспрнятие поверх5 ности нагрева.

Удаление с труб воздухопогревателя сцементированных отложений, например золы эстонских сланцев и других топлив с большим содержанием в золе окиси кальция, весьма

10 затр днительно.

Цель изобретения — предотвратить загрязнение и коррозию труб при пусковых режимах и малых нагрузках.

Для достижения этой цели нижние концы

1s труб выведены за пределы газохода н заключены в камеру, подключенную к источнику греющей среды.

На фиг. 1 схематично изображен;предло20 женный воздухоподогреватель,,вертикальный продольный разрез; на фиг. 2 показан другой вариант выполнения воздухоподогревателя, где камера и трубная доска не примыкают одна к другой.

2S Воздухоподогреватель содержит герметично заглушенные трубы, участки которых 1 и 2 расположены соответственно в газоходе 3 v. во:.äóêîïðîâîäå 4, трубные доски 5, камеру о, в которую входят нижние концы 7 труб, ооо30 греваемые посторонним источником тепла.

265355

>u2 /

Составитель М. Вайсборд

Редактор В. В. Фельдман

Тьхред Т, П. Курилко

Корректор Н. С, Сударенкова Ри а.

Гппогр...фня, пр. Сапунова, 2! ;..< 1 .1я ме;) я сна Оженя пя гр убкями 8 и 9 л5 и отьода греющей среды от постороннего источника.

Воздухоподогреватель работает следующим образом.

Перед растопкой котла и при малых нагрузках в каме 6 . еру 6 подается от постороннего источника греющая среда (горячая вода, па р . д, ) до тех пор, .пока котел не, пар, наберет соответствующей нагрузки. П х чный жидкий теплоноситель внутр б вследствие подвода тепла < к ц . 7 т внутри тру . а к концам 7 т, и ооразующийся при этом па поучастки труо 1 и 2, омываемых газами и воздухом, где конденсиоуется. 15

Температура стенок труб на участке 1 повышается до значений, превышающих температуру конденсации водяных или се иоки аров, находящихся в дымовы., г . < труоы на участках в газоходе остаются 20 сухими и связанных отложений на,по верхности труб »е образуется. обе

Повышение температуры тр б ру на участках о еспечивает подогрев воздуха, что пеооходимо для повышения температ зы ствозд

ЩИХ ГЯЗОB ОЕЗ СНИ> снижения,надежи

1 гревательных по верхностей.

1роме того, отпадает необхо и ф рителыиго и ера для п >едва и

Предмет изобретени оздухоподогреватель п еим: е пp ущественно для агрегата, со е д ржащии наклонен< горизонту герметично загл женные нижней частью душном тракте, имею— в возд ш и бьем, частично заполненный промежуточным теплоно плоносителем, отличающийтем, что, с целью п едотв

"едотвращения sarрязu коррозии т б и и п

p IIIvcKoBbIx режимах . ых нагрузках, нижние кон ведены зя п е

" делы газохода и з ключенную к источ . среды. сточнику греющей
