Патент ссср 265368
Иллюстрации
Реферат

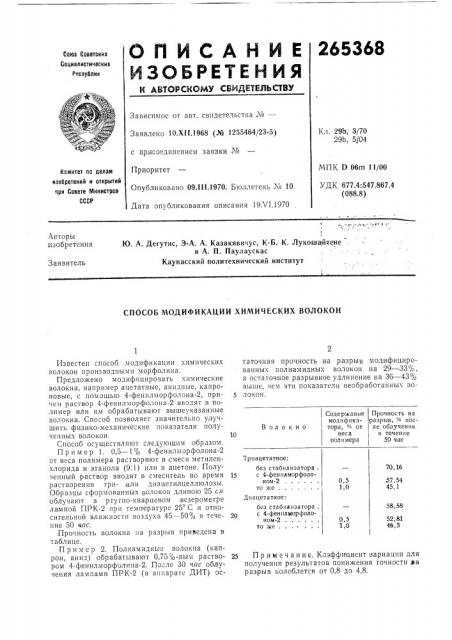

265368
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства чав
Заявлено 10.Х11.1968 (1чо 1255464/23-5) с присоединением заявки М
Приоритет
Опубликовано 09.1!!.1970. Бюллетень М 10
Дата опубликования описания 19Х1.1970
Кл. 29Ь, 3/70
29Ь, 5/04
МПК D 06m 11/00
УДК 677.4:547.867.4 (088,8) Комитет по делам изобретений и открытий ори Совете Министров
СССР
Авторы изобретения
Ю. A. Дегутис, Э-А. A. Казакявичус, К-Б. К, Лукоша1йтене и А. П. Паулаускас
Каунасский политехнический институт
Заявитель
СПОСОБ МОДИФИКАЦИИ ХИМИЧЕСКИХ ВОЛОКОН
Прочность на разрыв, в после облучения в течение
50 час
Содержание модификатора, ".4 от веса пол имера
В ол о к н о
Триацетатное; без стабилизатора .
15 с 4-фенилморфолоном-2 то же .
70,16
0,5
1,0
57,54
45,1
Диацетатное: без стабилизатора . с 4-фенилморфолоном-2 то же .
58,58
52,81
46,3
0,5
1,0
Известен способ модификации химических волокон производчыми морфолина.
Предложено модифицировать химические волокна, например ацетатные, анидные, капроновые, с помощью 4-феннлморфолона-2, причем раствор 4-фенилморфолоиа-2 вводят в полимер или им обрабатываюг вышеуказанные волокна. Способ позволяет значительно улучшить физико-механические показатели полученных волокон.
Способ осуществляют следующим образом.
П р им ер 1. 0,5 — 1Я 4-фенилморфолона-2 от веса полимера растворяют в,смеси метиленхлорида и этанола (9:1) или в ацетоне. Полученный раствор вводят в смеситель во время растворения три- или диацетилцеллюлозы.
Образцы сформованных волокон длиною 25 сл.. облучают в рту гно-кварцевом,везеромегре лампой ПРК-2 при тсмпературе 25 С и относительной влажности воздуха 45 -50 j) в течение 50 час.
Прочность волокна на разрыв приведена в таблице.
Пример 2, Полиамидные волокна (капрон, анид) обрабатывают 0,75 /о -ным раствором 4-фенилморфолина-2. После 30 час оолучения лампами ПРК-2 (в аипарате ДИТ) остаточная прочность на разрыв модифицированных полиамидных волокон на 29 — 33%, а остаточное разрывное удлинение на 36 — 43О> вьппе, чем эти показатели Heoáðàáoòàííû волокон.
25 П р им еч а н не. Коэффициент вариации для получения результатов понижения точности ута разрыв колеблется от 0,8 до 4,8.
Предмет изобретения
Способ модификации химических волокон, например ацетатных, анидных, капроновых, с помощью производных морфолина, отличаю4 иийся тем, что, с целью повышения физикомеханических показателей получаемого материала, в качестве производных морфолина используют 4-фенилморфолон-2.
Составитель Т. Деревяиииа
Редактор Л. К. Ушакова Техред А. А. Камышиикова Корректор С. М. Сигал
Заказ 1602(16 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР
Москва, К-35, Раушская паб., д. 4/5
Типография, пр. Сапупова, 2
